Bản mã là gì? Kích thước, trọng lượng và giá bản mã thép
Đăng bởi: Thép Mạnh Hải |
24/10/2026
Bản mã là chi tiết dạng tấm, thường gia công từ thép tấm hoặc inox, dùng để liên kết cột, dầm, giằng và nhiều cấu kiện khác trong kết cấu thép. Dù có hình dạng đơn giản, bản mã vẫn cần được lựa chọn về vật liệu, độ dày, kích thước và vị trí lỗ theo yêu cầu thiết kế để bảo đảm khả năng liên kết. Vậy bản mã là gì, bản mã thép tiếng Anh là gì? Có những loại bản mã nào, kích thước và trọng lượng được tính ra sao? Thép Mạnh Hải sẽ trình bày chi tiết dưới đây giúp Quý khách hàng hiểu rõ đặc điểm, ứng dụng và các yếu tố ảnh hưởng đến giá bản mã thép, bản mã inox.
Tóm tắt nhanh
- Bản mã là chi tiết dạng tấm (thép, inox) dùng để liên kết cột, dầm, giằng bằng bu lông, đường hàn hoặc kết hợp.
- Tên tiếng Anh tùy vị trí: base plate (chân cột), end plate (đầu dầm), gusset plate (giằng), splice plate (nối).
- Trọng lượng bản mã thép (kg) = Dài (m) × Rộng (m) × Dày (mm) × 7,85; ví dụ 200 × 200 × 10 mm nặng 3,14 kg.
- Giá tham khảo: bản mã thép đen khoảng 22.000–30.000 đ/kg, mạ kẽm nhúng nóng cộng thêm 7.000–10.000 đ/kg, inox 304 khoảng 80.000–110.000 đ/kg.
- Thép Mạnh Hải nhận cắt laser, plasma, khoan lỗ, sơn, mạ kẽm bản mã theo bản vẽ, từ vài chiếc đến hàng tấn.
Bản mã là gì?
Bản mã là chi tiết dạng tấm, thường được gia công từ thép tấm hoặc vật liệu kim loại khác theo hình dạng, kích thước thiết kế. Bản mã được sử dụng để liên kết các cấu kiện bằng bu lông, đường hàn hoặc kết hợp nhiều phương pháp liên kết.
Trong xây dựng, bản mã thường xuất hiện ở chân cột, đầu dầm, nút giao giằng, liên kết mái và các vị trí kết nối với bu lông neo trong bê tông. Tùy chức năng, bản mã có thể giúp truyền lực giữa các cấu kiện, phân bố lực tại vùng liên kết hoặc hỗ trợ lắp dựng kết cấu.
Ngoài cách gọi bản mã, người ta cũng có thể gọi bản mã với tên gọi khác là thép bản mã. Thực tế, cách gọi thép bản mã có thể hiểu theo hai cách là bản mã đã gia công hoàn chỉnh hoặc để chỉ thép tấm được sử dụng làm vật liệu để sản xuất bản mã.
Loại thép tấm dùng gia công bản mã có thể là thép carbon như SS400 hoặc các mác thép khác theo hồ sơ thiết kế và yêu cầu mua hàng. Về việc lựa chọn độ dày, chất lượng vật liệu và phương pháp gia công thép bản mã có thể linh hoạt theo yêu cầu, điều kiện làm việc của liên kết.
Thêm nữa, thép bản mã tiếng Anh có nhiều cách gọi. Tên tiếng Anh của bản mã phụ thuộc vào vị trí và chức năng sử dụng. Một số thuật ngữ thường gặp gồm:
| Tên tiếng Việt | Thuật ngữ tiếng Anh | Công dụng thường gặp |
| Bản mã liên kết | Connection plate | Liên kết các cấu kiện |
| Bản mã chân cột | Base plate / Column base plate | Liên kết chân cột với móng hoặc hệ đỡ |
| Bản mã đầu dầm | End plate | Liên kết tại đầu dầm |
| Bản mã nối | Splice plate | Nối các đoạn cấu kiện |
| Bản mã giằng | Gusset plate | Liên kết các thanh giằng, thanh xiên |
| Bản mã chôn sẵn | Embedded plate | Tạo vị trí liên kết với kết cấu bê tông |
Vì vậy, khi tìm kiếm bản mã thép tiếng Anh, Quý khách hàng nên xác định thêm vị trí sử dụng để lựa chọn thuật ngữ phù hợp, thay vì dùng một cách dịch cho mọi loại bản mã.
Các loại bản mã thép phổ biến
Bản mã thép được phân loại theo nhiều tiêu chí như hình dạng, công dụng, vật liệu, bề mặt và phương pháp liên kết. Mỗi loại có đặc điểm riêng, phù hợp với từng vị trí lắp đặt và yêu cầu kỹ thuật của công trình.
Phân loại bản mã theo hình dạng
Dựa vào hình dạng tổng thể, bản mã thép được gia công thành nhiều loại khác nhau:
- Bản mã vuông: Có chiều dài và chiều rộng bằng nhau, thường dùng trong các liên kết kết cấu thép, bao gồm một số dạng bản mã chân cột.
- Bản mã chữ nhật: Có chiều dài lớn hơn chiều rộng, phù hợp với các liên kết cần diện tích tiếp xúc theo một phương nhất định.
- Bản mã tam giác: Thường được sử dụng làm chi tiết giằng hoặc gia cường tại các vị trí cần tăng độ cứng.
- Bản mã tròn: Có dạng hình tròn, được sử dụng tại các vị trí liên kết có yêu cầu hình học tương ứng.

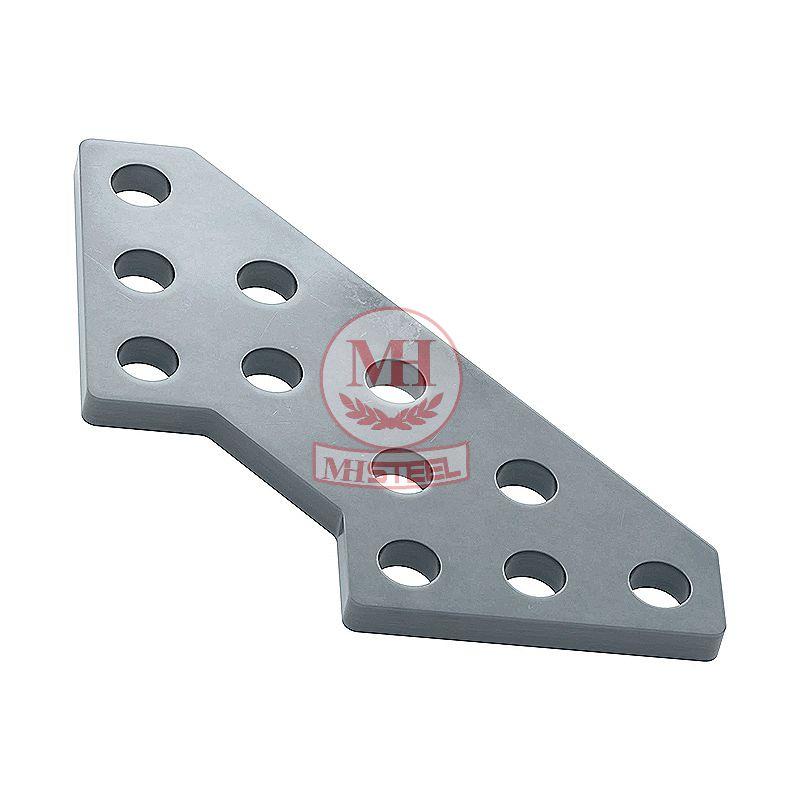

- Bản mã hình thang: Được gia công theo hình dạng đặc biệt, phù hợp với cấu tạo liên kết trên bản vẽ.

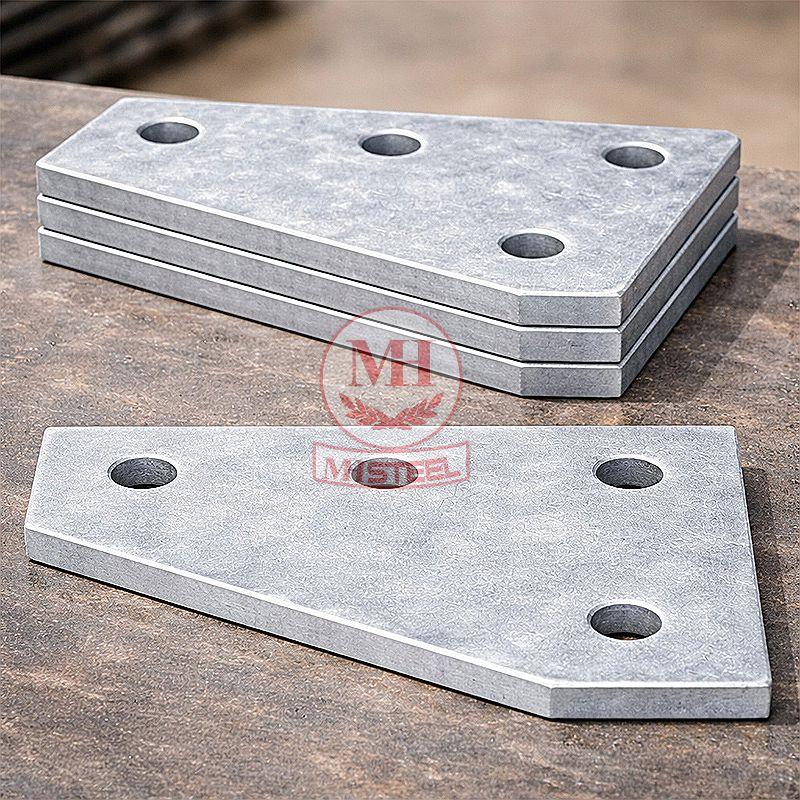

- Bản mã đa giác: Bao gồm các dạng có nhiều cạnh, phục vụ những yêu cầu gia công riêng.

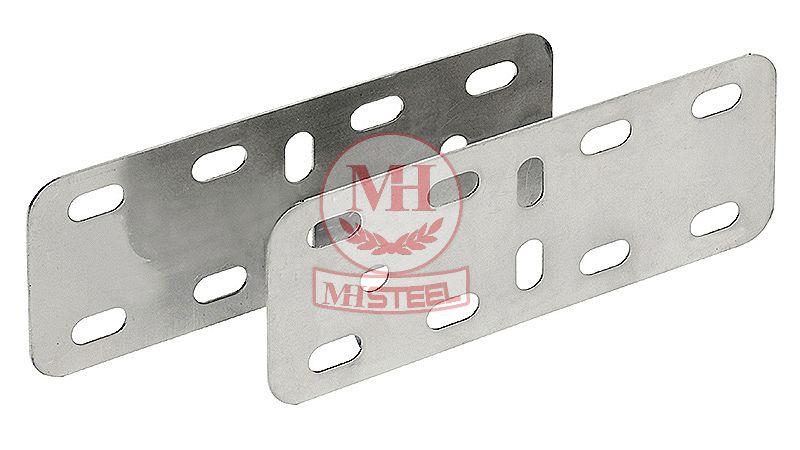

Ngoài các hình dạng trên, bản mã còn có thể được gia công lỗ tròn, rãnh oval hoặc các chi tiết theo yêu cầu. Hình dạng và kích thước cần được xác định dựa trên bản vẽ thiết kế và điều kiện lắp đặt thực tế.
Tham khảo thêm sản phẩm: Bản mã tròn
Phân loại bản mã theo công dụng
Dựa vào vị trí và chức năng trong kết cấu, bản mã thép thường được chia thành các loại sau:
- Bản mã chân cột: Được sử dụng để liên kết chân cột thép với móng hoặc kết cấu đỡ. Loại bản mã này thường có lỗ bu lông để cố định, với kích thước và chiều dày được tính toán theo yêu cầu thiết kế.

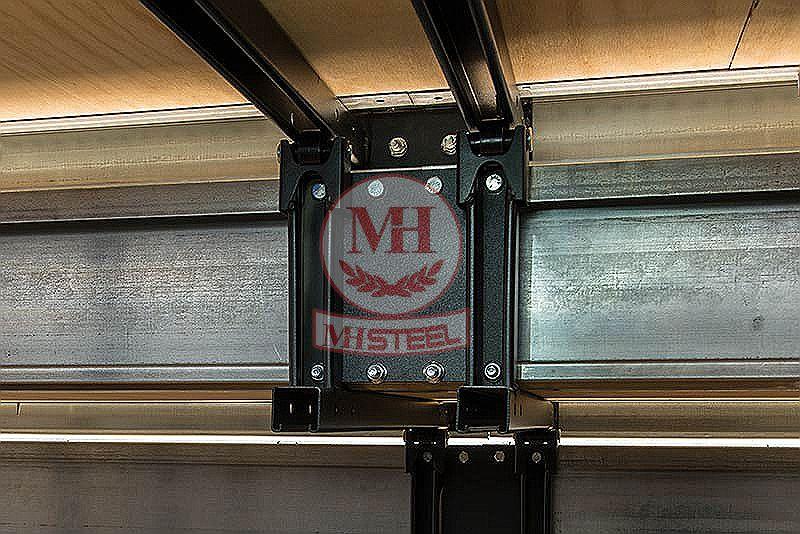

- Bản mã liên kết dầm cột: Dùng để kết nối dầm với cột hoặc các cấu kiện thép khác, tùy thuộc vào sơ đồ liên kết của công trình.

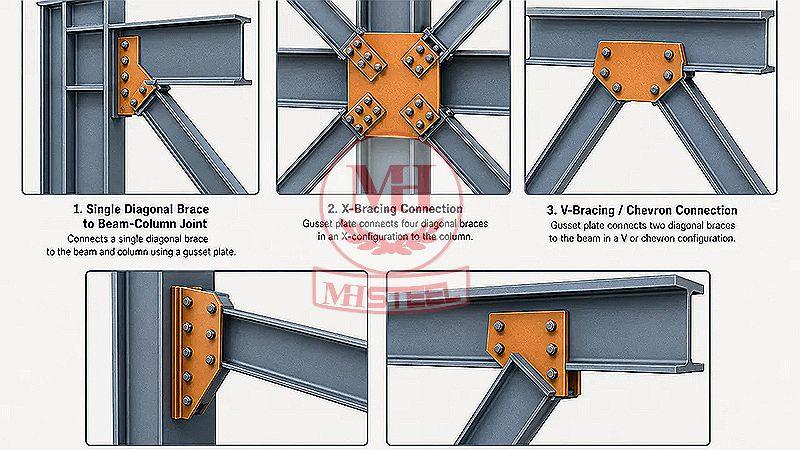

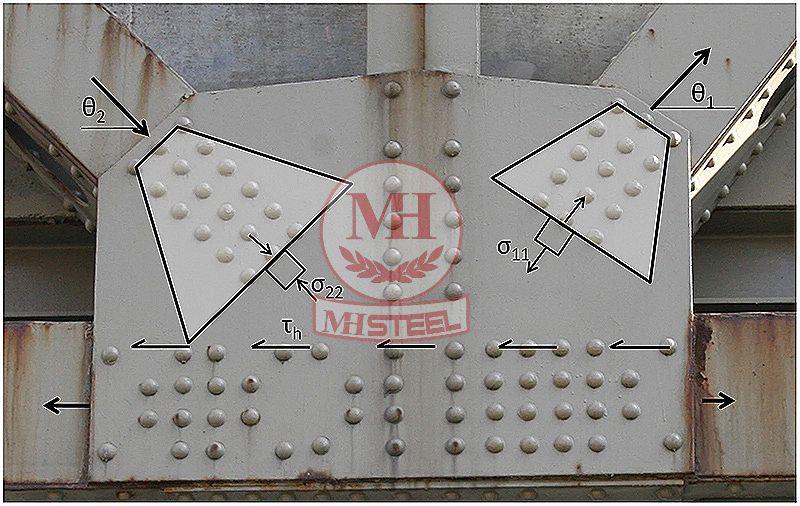

- Bản mã giằng: Liên kết thanh giằng với cột, dầm hoặc các cấu kiện liên quan, góp phần truyền lực theo thiết kế.

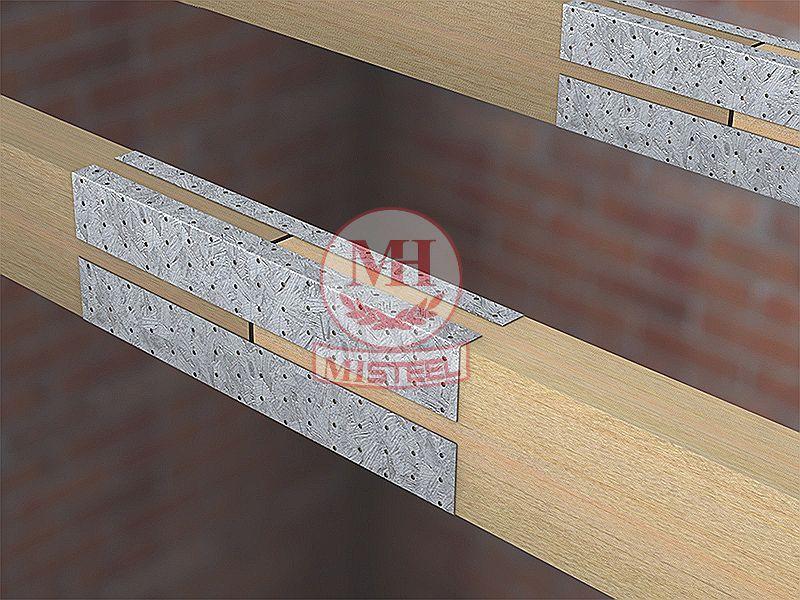

- Bản mã nối: Được sử dụng để nối các cấu kiện thép với nhau bằng bu lông, hàn hoặc phương pháp kết hợp.
- Bản mã gia cường: Lắp đặt tại các vị trí cần tăng độ cứng hoặc khả năng chịu lực theo yêu cầu thiết kế.
Mỗi loại bản mã có yêu cầu riêng về hình dạng, chiều dày, số lượng lỗ và vị trí liên kết. Vì vậy, việc lựa chọn cần căn cứ vào bản vẽ kết cấu thay vì chỉ dựa trên tên gọi hoặc kích thước bên ngoài.
Tham khảo thêm sản phẩm: Bản mã chân cột
Phân loại bản mã theo vật liệu và bề mặt
Vật liệu và phương pháp xử lý bề mặt ảnh hưởng trực tiếp đến khả năng chống ăn mòn, độ bền sử dụng và chi phí gia công bản mã.
- Bản mã thép đen: Thường sử dụng thép carbon, phù hợp với nhiều loại kết cấu thép thông dụng. Bề mặt có thể được xử lý và sơn bảo vệ tùy điều kiện sử dụng.
- Bản mã sơn chống gỉ: Là bản mã thép được xử lý bề mặt và phủ sơn chống gỉ nhằm hạn chế ăn mòn. Hiệu quả bảo vệ phụ thuộc vào hệ sơn, quy trình thi công và môi trường làm việc.
- Bản mã mạ kẽm nhúng nóng: Được phủ lớp kẽm để tăng khả năng bảo vệ thép trước tác động của môi trường. Loại này thường được cân nhắc cho các vị trí ngoài trời hoặc khu vực có nguy cơ ăn mòn cao.
- Bản mã inox: Sử dụng thép không gỉ, phù hợp với những ứng dụng yêu cầu khả năng chống ăn mòn. Mác inox cần được lựa chọn theo môi trường làm việc và yêu cầu kỹ thuật.
Khi lựa chọn vật liệu, cần xem xét môi trường sử dụng, tuổi thọ mong muốn, khả năng bảo trì và ngân sách. Không nên chỉ dựa vào lớp phủ bề mặt để đánh giá khả năng chống ăn mòn của sản phẩm.
Tham khảo thêm sản phẩm: Bản mã inox 304
Phân loại bản mã theo phương pháp liên kết
Bản mã thép có thể được thiết kế để liên kết bằng bu lông, hàn hoặc kết hợp cả hai phương pháp.

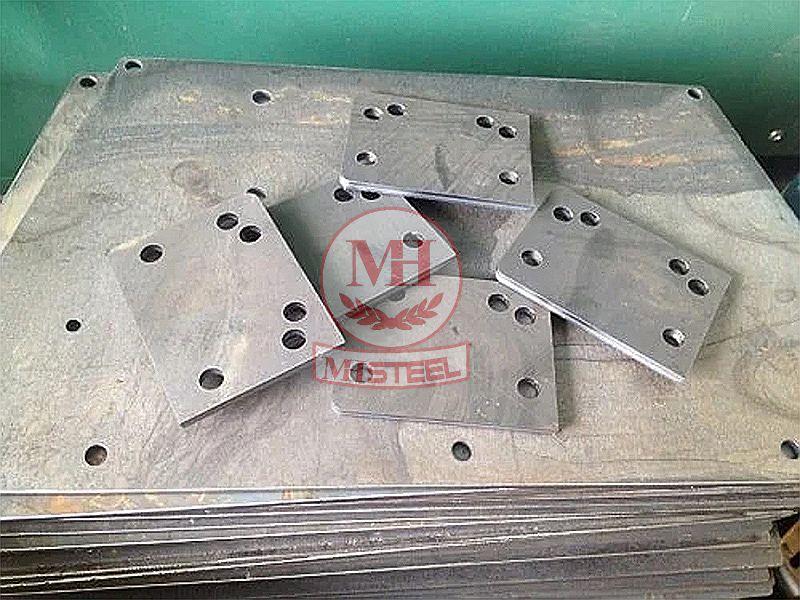

- Bản mã liên kết bu lông: Có các lỗ được gia công theo vị trí và kích thước quy định, dùng để kết nối các cấu kiện bằng bu lông. Phương pháp này thuận tiện cho việc lắp dựng và tháo lắp khi thiết kế cho phép.
- Bản mã liên kết hàn: Được liên kết với cấu kiện bằng phương pháp hàn, phù hợp với các mối nối được thiết kế cho liên kết cố định.
- Bản mã kết hợp bu lông và hàn: Sử dụng đồng thời hai phương pháp tại các vị trí khác nhau theo yêu cầu của kết cấu.
Ngoài ra, bản mã có thể được gia công bằng phương pháp cắt laser, cắt plasma, oxy-gas hoặc các công nghệ phù hợp khác. Phương pháp gia công được lựa chọn dựa trên chiều dày vật liệu, độ chính xác yêu cầu và bản vẽ kỹ thuật.
Việc lựa chọn phương pháp liên kết và gia công cần thống nhất với hồ sơ thiết kế, quy trình thi công và yêu cầu kiểm tra chất lượng của công trình.
Vật liệu sản xuất bản mã
Vật liệu ảnh hưởng trực tiếp đến khả năng chịu lực, khả năng gia công, chống ăn mòn và chi phí bản mã. Các vật liệu phổ biến gồm:
| Vật liệu | Đặc điểm | Ứng dụng tham khảo |
| Thép carbon, ví dụ SS400 | Dễ gia công, hàn và sử dụng phổ biến trong kết cấu thép | Nhà xưởng, khung thép, giá đỡ |
| Thép cường độ cao | Có cơ tính theo cấp vật liệu cụ thể | Liên kết cần đáp ứng yêu cầu thiết kế đặc biệt |
| Inox 304 | Chống ăn mòn trong nhiều môi trường thông dụng | Lan can, chi tiết kiến trúc, thiết bị |
| Inox 316 | Có khả năng chống ăn mòn tốt hơn inox 304 trong một số môi trường, đặc biệt khi có tác nhân chứa chloride | Môi trường có yêu cầu chống ăn mòn cao |
| Thép hợp kim hoặc vật liệu khác | Lựa chọn theo đặc tính kỹ thuật cần thiết | Công trình, thiết bị chuyên dụng |
Khi lựa chọn bản mã, Quý khách hàng không nên tự thay thế mác thép không thông qua kỹ sư chỉ vì vật liệu có độ bền danh nghĩa cao hơn. Để ra quyết định thay thế cần xem xét đầy đủ cơ tính, khả năng hàn, tiêu chuẩn áp dụng và yêu cầu của thiết kế.
Đặc điểm bản mã theo từng vật liệu như đã nói ở trên là khác nhau khá nhiều. Ví dụ, bản mã thép carbon được sử dụng rộng rãi trong kết cấu thép nhờ khả năng gia công và hàn thuận tiện. Tùy yêu cầu công trình, bề mặt có thể để thép đen, sơn bảo vệ hoặc mạ kẽm.
Còn bản mã inox thường được lựa chọn khi cần khả năng chống ăn mòn hoặc yêu cầu thẩm mỹ. Inox 304 và 316 có đặc tính khác nhau nên cần lựa chọn theo môi trường thực tế. Khi inox tiếp xúc với thép carbon hoặc kim loại khác trong môi trường có chất điện ly, cần xem xét nguy cơ ăn mòn điện hóa và biện pháp cách ly phù hợp.
Còn với thép cường độ cao (Q345, SM490) sẽ là loại vật liệu giúp giảm độ dày bản mã tại nút chịu lực lớn. Các loại hợp kim đặc biệt chỉ dùng khi thiết kế yêu cầu.
Đặc điểm của bản mã thép
Bản mã thép có các đặc điểm nổi bật sau:
Độ bền cao
Bản mã thép có độ bền cơ học tốt, khả năng chịu kéo và chịu cắt phụ thuộc vào mác thép, chiều dày, kích thước và cấu tạo liên kết. Khi được thiết kế, gia công và bảo vệ bề mặt phù hợp, bản mã có thể đáp ứng yêu cầu sử dụng lâu dài trong nhiều loại công trình.
Khả năng chịu lực tốt
Bản mã giúp truyền lực giữa các cấu kiện và phân bố lực trên diện tích liên kết theo thiết kế. Trong các vị trí như chân cột, đầu dầm hoặc nút giằng, bản mã góp phần hạn chế ứng suất tập trung khi được tính toán đúng. Khả năng chịu lực thực tế còn phụ thuộc vào bu lông, mối hàn, vật liệu nền và cấu tạo tổng thể của liên kết.
Tính linh hoạt trong gia công
Bản mã thép có thể được gia công theo nhiều hình dạng và kích thước khác nhau. Các công đoạn phổ biến gồm cắt phôi, khoan lỗ, cắt lỗ, vát mép và hàn sườn tăng cứng khi cần. Nhờ đó, sản phẩm có thể đáp ứng yêu cầu riêng của từng nút liên kết theo bản vẽ kỹ thuật.
Khả năng chống ăn mòn
Thép carbon thông thường cần được bảo vệ bề mặt bằng các biện pháp phù hợp như sơn chống gỉ hoặc mạ kẽm nhúng nóng để hạn chế ăn mòn. Trong khi đó, bản mã inox có khả năng chống ăn mòn tốt hơn trong nhiều môi trường, tùy thuộc vào mác inox và điều kiện sử dụng. Việc lựa chọn vật liệu và phương pháp bảo vệ cần căn cứ vào môi trường làm việc thực tế.
Tính kinh tế
Bản mã thép có thể được gia công sẵn tại xưởng, giúp chủ động về kích thước, vị trí lỗ và phương án liên kết. Với thiết kế phù hợp, việc sử dụng bản mã kết hợp bu lông có thể rút ngắn thời gian lắp dựng và giảm khối lượng công việc tại công trường. Chi phí tổng thể phụ thuộc vào vật liệu, mức độ gia công, số lượng và yêu cầu thi công.
Kích thước bản mã thông dụng
Kích thước bản mã phụ thuộc vào vị trí lắp đặt, tải trọng, cấu tạo liên kết và yêu cầu gia công. Một số kích thước có thể gặp trong thực tế được tổng hợp dưới đây để tham khảo.
| Kích thước bản mã (mm) | Độ dày (mm) | Trọng lượng tấm đặc tham khảo (kg) |
| 100 × 100 | 6 | 0,47 |
| 150 × 150 | 8 | 1,41 |
| 200 × 200 | 10 | 3,14 |
| 250 × 250 | 12 | 5,89 |
| 300 × 300 | 14 | 9,89 |
| 300 × 300 | 16 | 11,30 |
| 400 × 400 | 20 | 25,12 |
| 500 × 500 | 25 | 49,06 |
Lưu ý: Đây là khối lượng lý thuyết của tấm thép đặc, chưa trừ phần lỗ và chưa xét dung sai kích thước. Bảng không phải quy cách thiết kế bắt buộc cho mọi công trình.
Khi đặt gia công, Quý khách hàng cần xác định tối thiểu các thông số sau:
- Chiều dài, chiều rộng và độ dày bản mã.
- Mác thép hoặc loại inox.
- Số lượng, đường kính và tọa độ tâm lỗ.
- Dung sai kích thước và yêu cầu chất lượng mép cắt.
- Phương pháp liên kết bằng bu lông, hàn hoặc kết hợp.
- Yêu cầu sơn, mạ kẽm hoặc xử lý bề mặt khác.
Đối với bản mã chân cột và các liên kết chịu lực, Quý khách hàng không nên chọn kích thước chỉ bằng cách tham khảo bảng quy cách mà cần sử dụng thông số từ hồ sơ thiết kế kết cấu.
Giá bản mã thép, bản mã inox hiện nay
Giá bản mã thép và bản mã inox phụ thuộc vào vật liệu, kích thước, độ dày, số lượng và yêu cầu gia công. Với những quy cách phổ biến, khách hàng có thể tham khảo bảng giá dưới đây để dự toán chi phí ban đầu.
Bảng giá bản mã thép theo kích thước phổ biến
Bản mã thép đen thường được sử dụng trong kết cấu thép, cơ khí và xây dựng. Giá dưới đây là mức tham khảo khoảng 22.000–30.000 đồng/kg, đã gồm thép tấm, cắt và khoan lỗ tiêu chuẩn, chưa tính các yêu cầu gia công đặc biệt.
| Kích thước (mm) | Độ dày (mm) | Khối lượng ước tính (kg/cái) | Giá thép đen tham khảo (đồng/cái) |
| 100 × 100 | 5 | 0,39 | 8.500-11.500 |
| 100 × 100 | 10 | 0,79 | 17.500-23.500 |
| 150 × 150 | 8 | 1,41 | 31.000-42.500 |
| 150 × 150 | 10 | 1,77 | 39.000-53.000 |
| 200 × 200 | 10 | 3,14 | 69.000-94.000 |
| 200 × 200 | 12 | 3,77 | 83.000-113.000 |
| 250 × 250 | 10 | 4,91 | 108.000-147.500 |
| 300 × 300 | 12 | 8,48 | 186.500-254.500 |
Lưu ý: Khối lượng được tính gần đúng theo thép carbon có khối lượng riêng khoảng 7.850 kg/m³. Giá là mức dự toán tham khảo, Quý khách hàng cần xác nhận theo giá vật liệu và phạm vi gia công thực tế.
Bảng giá bản mã thép mạ kẽm nhúng nóng
So với bản mã thép đen, bản mã mạ kẽm nhúng nóng có thêm chi phí xử lý bề mặt. Mức giá phụ thuộc vào kích thước, độ dày, khối lượng lô hàng và yêu cầu lớp mạ. Bảng dưới đây tính theo mức cộng thêm khoảng 7.000–10.000 đồng/kg so với bản mã thép đen.
| Kích thước (mm) | Độ dày (mm) | Khối lượng ước tính (kg/cái) | Giá tham khảo (đồng/cái) |
| 100 × 100 | 5 | 0,39 | 11.500-15.500 |
| 100 × 100 | 10 | 0,79 | 23.000-31.500 |
| 150 × 150 | 8 | 1,41 | 41.000-56.500 |
| 150 × 150 | 10 | 1,77 | 51.500-71.000 |
| 200 × 200 | 10 | 3,14 | 91.000-125.500 |
| 200 × 200 | 12 | 3,77 | 109.500-151.000 |
| 250 × 250 | 10 | 4,91 | 142.500-196.500 |
| 300 × 300 | 12 | 8,48 | 246.000-339.000 |
Bảng giá trên dùng để tham khảo chi phí dự toán. Đơn giá thực tế cần được xác nhận theo phương án gia công, quy trình mạ và khối lượng đặt hàng.
Bảng giá bản mã inox 304 theo kích thước phổ biến
Bản mã inox 304 phù hợp với các ứng dụng cần khả năng chống ăn mòn tốt. Giá thành thường cao hơn thép carbon do chi phí vật liệu inox và yêu cầu hoàn thiện bề mặt.
| Kích thước (mm) | Độ dày (mm) | Khối lượng ước tính (kg/cái) | Giá inox 304 tham khảo (đồng/cái) |
| 100 × 100 | 5 | 0,40 | 32.000-44.000 |
| 100 × 100 | 10 | 0,79 | 63.000-87.000 |
| 150 × 150 | 8 | 1,43 | 114.000-157.000 |
| 150 × 150 | 10 | 1,78 | 142.000-196.000 |
| 200 × 200 | 10 | 3,17 | 254.000-349.000 |
| 200 × 200 | 12 | 3,80 | 304.000-418.000 |
| 250 × 250 | 10 | 4,96 | 396.000-546.000 |
| 300 × 300 | 12 | 8,56 | 685.000-942.000 |
Lưu ý: Giá inox 304 trong bảng là mức tham khảo sơ bộ, cần xác nhận theo giá inox nguyên liệu, độ dày thực tế, bề mặt hoàn thiện và yêu cầu gia công. Khối lượng được tính gần đúng theo khối lượng riêng khoảng 7.930 kg/m³.
Các yếu tố ảnh hưởng đến giá bản mã
Giá bản mã không chỉ phụ thuộc vào khối lượng vật liệu mà còn chịu ảnh hưởng của quy cách và yêu cầu gia công. Khi cần báo giá, khách hàng nên xác định rõ các yếu tố sau:
| Yếu tố | Ảnh hưởng đến giá |
| Vật liệu và mác thép | Thép carbon, thép cường độ cao và inox có mức giá khác nhau |
| Kích thước, độ dày | Quyết định lượng vật liệu sử dụng và phương án cắt |
| Số lượng | Ảnh hưởng đến việc bố trí phôi, thời gian gia công và hao hụt vật liệu |
| Số lỗ và dung sai | Có thể làm tăng chi phí khoan, cắt lỗ hoặc gia công chính xác |
| Công nghệ cắt | Chi phí thay đổi theo vật liệu, độ dày và chất lượng thành phẩm |
| Xử lý bề mặt | Sơn chống gỉ, sơn phủ hoặc mạ kẽm phát sinh chi phí tương ứng |
| Gia công bổ sung | Mài mép, vát cạnh, khoan, hàn hoặc các yêu cầu khác |
| Vận chuyển và tiến độ | Phụ thuộc địa điểm giao hàng, khối lượng và thời hạn thực hiện |
Cách yêu cầu báo giá bản mã chính xác
Để nhận báo giá sát với nhu cầu thực tế, khách hàng nên gửi bản vẽ hoặc bảng thống kê bản mã, trong đó có mã chi tiết, kích thước, độ dày, mác thép, số lượng, vị trí lỗ và yêu cầu xử lý bề mặt.
Với đơn hàng có nhiều quy cách, bảng thống kê giúp đơn vị gia công xác định tổng khối lượng, phương án bố trí phôi và chi phí cho từng hạng mục.
Lưu ý: Các bảng giá trên chỉ phục vụ mục đích tham khảo và dự toán sơ bộ, không phải báo giá cố định. Giá bản mã thép và bản mã inox thay đổi theo giá vật liệu, quy cách và yêu cầu gia công tại thời điểm đặt hàng. Khách hàng nên xác nhận báo giá thực tế trước khi sử dụng trong dự toán hoặc hồ sơ mua hàng.
Cách tính trọng lượng bản mã thép
Trọng lượng bản mã có thể được tính gần đúng từ kích thước hình học và khối lượng riêng của vật liệu.
Với thép carbon, có thể sử dụng công thức: Trọng lượng (kg) = Dài (m) × Rộng (m) × Dày (mm) × 7,85
Hệ số 7,85 được dùng theo quy ước tính khối lượng lý thuyết của thép với kích thước đầu vào như trên. Kết quả là khối lượng gần đúng, chưa tính phần lỗ, vát cạnh hoặc các chi tiết bị loại bỏ.
Ví dụ tính trọng lượng bản mã chữ nhật
Một bản mã có kích thước 200 × 200 mm, dày 10 mm:
- Đổi chiều dài và chiều rộng sang mét: 0,2 m × 0,2 m.
- Áp dụng công thức: 0,2 × 0,2 × 10 × 7,85.
- Kết quả: 3,14 kg/tấm, chưa trừ lỗ.
Nếu bản mã có lỗ bu lông, cần trừ khối lượng phần vật liệu bị loại bỏ để tính gần đúng khối lượng thành phẩm.
Cách tính trọng lượng bản mã có hình dạng phức tạp
Với bản mã tam giác, tròn hoặc đa giác, có thể tính diện tích hình học trước, sau đó nhân với độ dày và khối lượng riêng của vật liệu.
Công thức tổng quát: Trọng lượng (kg) ≈ Diện tích (m²) × Độ dày (mm) × 7,85
Ví dụ, bản mã tam giác vuông có hai cạnh vuông góc dài 150 mm, dày 8 mm:
- Diện tích: 0,5 × 0,15 × 0,15 = 0,01125 m².
- Trọng lượng lý thuyết: 0,01125 × 8 × 7,85 ≈ 0,71 kg.
Với bản mã có nhiều lỗ hoặc hình dạng phức tạp, có thể lấy diện tích trực tiếp từ bản vẽ CAD để hạn chế sai số. Nếu sử dụng inox, cần áp dụng khối lượng riêng phù hợp với mác inox cụ thể thay vì mặc định hệ số của thép carbon.
Các phương pháp gia công bản mã thép
Việc lựa chọn công nghệ cắt phụ thuộc vào độ dày vật liệu, hình dạng chi tiết, yêu cầu dung sai, chất lượng mép cắt và chi phí gia công.
Cắt bản mã bằng laser
Cắt laser thường phù hợp với các chi tiết cần đường cắt gọn và độ chính xác cao trong phạm vi làm việc của thiết bị. Phương pháp này có thể phù hợp với nhiều chi tiết có biên dạng phức tạp và lỗ nhỏ.
Tuy nhiên, khả năng cắt phụ thuộc công suất máy, loại vật liệu và độ dày. Lỗ sau cắt cũng cần đáp ứng dung sai trên bản vẽ; không nên mặc định mọi lỗ laser đều có thể sử dụng trực tiếp cho liên kết bu lông.
Cắt bản mã bằng plasma
Cắt plasma được sử dụng cho nhiều dạng thép tấm, đặc biệt khi cần cân đối giữa tốc độ và chi phí. Chất lượng mép cắt phụ thuộc thiết bị, thông số vận hành và độ dày vật liệu.
Một số chi tiết có thể cần làm sạch xỉ, mài mép hoặc gia công lại lỗ trước khi lắp ráp.
Cắt bản mã bằng oxy-gas
Cắt oxy-gas thường phù hợp với thép carbon có chiều dày lớn, tùy khả năng thiết bị và yêu cầu thành phẩm. Phương pháp này có thể tạo vùng ảnh hưởng nhiệt và mép cắt cần xử lý thêm trong một số trường hợp.
Cắt bản mã bằng tia nước
Cắt tia nước sử dụng dòng nước áp lực cao, thường kết hợp hạt mài khi cắt kim loại. Ưu điểm là không tạo vùng ảnh hưởng nhiệt như các phương pháp cắt nhiệt, nhưng chi phí và tốc độ gia công cần được cân nhắc.
Không có phương pháp cắt nào phù hợp nhất cho mọi bản mã. Cần lựa chọn theo vật liệu, độ dày, dung sai, chất lượng mép cắt và yêu cầu gia công tiếp theo.
Tham khảo thêm bài viết: Cắt CNC sắt nhanh, theo yêu cầu, báo giá 2026
Ứng dụng thực tế của bản mã thép
Bản mã được ứng dụng, sử dụng trong nhiều công trình. Cụ thể:
Trong xây dựng dân dụng
Bản mã thép được sử dụng trong các công trình nhà ở và công trình dân dụng có kết cấu thép, chẳng hạn như liên kết chân cột, dầm thép, cầu thang, mái che, ban công và lan can. Tùy từng vị trí, bản mã được lựa chọn theo hình dạng, chiều dày và phương pháp liên kết phù hợp.
Trong xây dựng công nghiệp
Trong nhà xưởng, nhà kho và nhà thép tiền chế, bản mã được dùng tại các vị trí liên kết cột, dầm, khung kèo và hệ giằng. Một số ứng dụng khác gồm liên kết dầm cầu trục, sàn thao tác và các kết cấu đỡ thiết bị. Những vị trí chịu tải lớn cần được tính toán về kích thước, chiều dày, bu lông và mối hàn theo hồ sơ thiết kế.
Trong xây dựng cơ sở hạ tầng

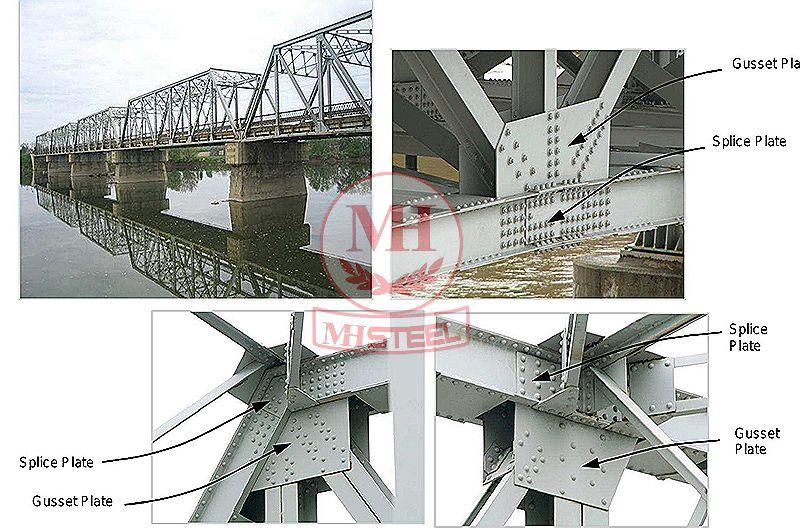

Bản mã thép có mặt trong nhiều hạng mục hạ tầng như cầu thép, cầu đi bộ, cột đèn, cột biển báo, giá đỡ đường ống và khung đỡ hệ thống năng lượng mặt trời. Đối với công trình ngoài trời, cần chú ý đến khả năng chống ăn mòn và phương án bảo trì trong quá trình sử dụng.
Trong sản xuất và công nghiệp cơ khí
Trong lĩnh vực cơ khí, bản mã được sử dụng để chế tạo chân máy, bệ đỡ thiết bị, khung máy, giá kệ công nghiệp, tai treo và gối đỡ. Sản phẩm có thể được cắt, khoan hoặc hàn theo bản vẽ để phù hợp với kết cấu và yêu cầu lắp đặt của từng thiết bị.
Câu hỏi thường gặp về bản mã
Bản mã và thép tấm khác nhau như thế nào?
Thép tấm là vật liệu dạng tấm được cung cấp theo quy cách nhất định. Bản mã là chi tiết được gia công từ thép tấm hoặc vật liệu phù hợp khác theo hình dạng, kích thước và yêu cầu liên kết cụ thể.
Bản mã thép thường dày bao nhiêu?
Độ dày bản mã phụ thuộc vào chức năng, tải trọng và cấu tạo liên kết. Các quy cách 6 mm, 8 mm, 10 mm, 12 mm, 16 mm hoặc lớn hơn có thể gặp trong thực tế, nhưng không phải độ dày nào cũng phù hợp với mọi vị trí.
Nên chọn bản mã thép hay bản mã inox?
Bản mã thép carbon thường được sử dụng trong nhiều kết cấu thông dụng và cần có biện pháp bảo vệ bề mặt phù hợp. Bản mã inox được cân nhắc khi yêu cầu chống ăn mòn hoặc thẩm mỹ cao hơn. Lựa chọn cuối cùng phụ thuộc môi trường làm việc, yêu cầu kỹ thuật và ngân sách.
Giá bản mã tính theo kg hay theo tấm?
Tùy đơn vị gia công và cấu hình đơn hàng, báo giá có thể tính theo kg, theo tấm hoặc theo từng chi tiết. Đơn hàng có nhiều kích thước, nhiều lỗ hoặc yêu cầu xử lý bề mặt nên được báo giá dựa trên bảng thống kê hoặc bản vẽ cụ thể.
Có thể gia công bản mã theo bản vẽ không?
Có thể yêu cầu gia công theo bản vẽ hoặc bảng thống kê chi tiết. Trước khi xác nhận đơn hàng, cần thống nhất vật liệu, kích thước, dung sai, công nghệ gia công và các yêu cầu hoàn thiện.
Liên hệ Thép Mạnh Hải để được tư vấn bản mã thép
Thép Mạnh Hải tiếp nhận yêu cầu tư vấn và báo giá sản phẩm thép theo quy cách. Để việc trao đổi nhanh chóng, khách hàng nên chuẩn bị bản vẽ hoặc bảng thống kê bản mã, mác thép, độ dày, số lượng và yêu cầu gia công đi kèm.
Khi đặt bản mã tại Thép Mạnh Hải, Quý khách hàng sẽ nhận được:
- Thép tấm SS400, Q235, Q345, inox có sẵn kho;
- Cắt laser, plasma, khoan lỗ đúng bản vẽ;
- Vát mép, hàn sườn, sơn, mạ kẽm nhúng nóng;
- Báo giá theo kg hoặc theo tấm, tách khoản rõ ràng;
- Nhận từ vài chiếc đến hàng tấn bản mã cho công trình;
- Giao tận công trình tại Hà Nội và các tỉnh lân cận.
Khi gửi yêu cầu, vui lòng cung cấp thông tin về vật liệu, kích thước, độ dày, số lượng và thời gian cần hàng để được kiểm tra khả năng đáp ứng và báo giá theo yêu cầu thực tế.
LIÊN HỆ NGAY ĐỂ NHẬN TƯ VẤN MIỄN PHÍ VÀ BÁO GIÁ BẢN MÃ MỚI NHẤT!
Thông tin liên hệ:
CÔNG TY TNHH SẢN XUẤT VÀ THƯƠNG MẠI THÉP MẠNH HẢI
Trụ sở:
- Văn phòng 1: A1, ĐCN Phùng Xá, Xã Phùng Xá, Huyện Thạch Thất, Hà Nội
- Văn phòng 2: Số 2 - Tổ 3 - Phúc Lợi - Long Biên - Hà Nội
Hotline/Zalo: 0969 816 326 - 0968 410 236.
Email: manhhaisteel@gmail.com
Website: https://thepmanhhai.com
Facebook: Công Ty TNHH Sản Xuất & Thương Mại Thép Mạnh Hải
Bản đồ chỉ đường: Google Map chỉ đường Thép Mạnh Hải.
Đội ngũ Thép Mạnh Hải luôn sẵn sàng đón tiếp và tư vấn nhiệt tình cho mọi yêu cầu của Quý khách hàng!
