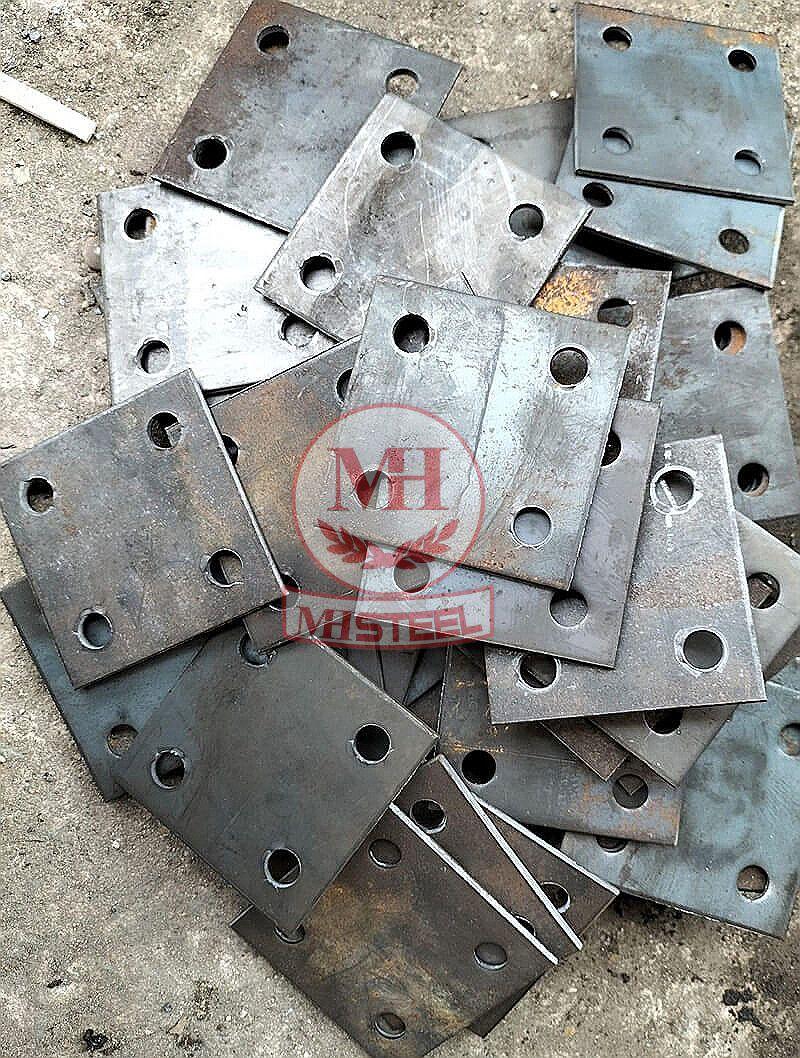

Bản mã chân cột

Bản mã chân cột là tấm thép đế hàn vào chân cột, truyền tải trọng từ cột xuống móng và cố định cột bằng bu lông neo. Nếu tấm thép mỏng hơn thiết kế, lỗ lệch vài phân hay bị cong vênh sau khi hàn, cả khung nhà có thể lắp không vừa hoặc mất ổn định về lâu dài. Cùng tìm hiểu định nghĩa, cấu tạo, các kiểu liên kết, kích thước hay dùng, cách tính trọng lượng, cách lắp đặt đúng và báo giá gia công bản mã chân cột tại Thép Mạnh Hải.

Báo giá gia công bản mã chân cột tại Thép Mạnh Hải

Giá gia công bản mã chân cột phụ thuộc vào giá thép tấm, kích thước, chiều dày, số lượng lỗ và yêu cầu hoàn thiện. Tùy phạm vi đặt hàng, chi phí có thể được tính theo kilogram, số lượng sản phẩm hoặc từng hạng mục gia công.

Lưu ý: Đây là giá tham khảo. Đơn giá thực tế có thể thay đổi theo giá thép, số lượng, tiến độ và yêu cầu gia công. Khách hàng nên xác nhận lại với Thép Mạnh Hải trước khi đưa vào dự toán hoặc hồ sơ mua hàng.

Ngoài ra, gia công theo bản vẽ giúp kiểm soát kích thước, chiều dày và vị trí lỗ, đồng thời thuận tiện cho việc kiểm tra và lắp dựng tại công trường. Khi gửi yêu cầu, khách hàng nên cung cấp bản vẽ hoặc bảng thống kê gồm:

• Kích thước dài × rộng × dày.
• Mác thép và yêu cầu vật liệu.
• Số lượng bản mã.
• Đường kính, số lượng và tọa độ lỗ.
• Yêu cầu hàn sườn, sơn hoặc mạ kẽm.
• Địa điểm giao hàng và thời gian cần nhận.

Thông tin càng đầy đủ, việc xác định khối lượng và lập báo giá càng chính xác.

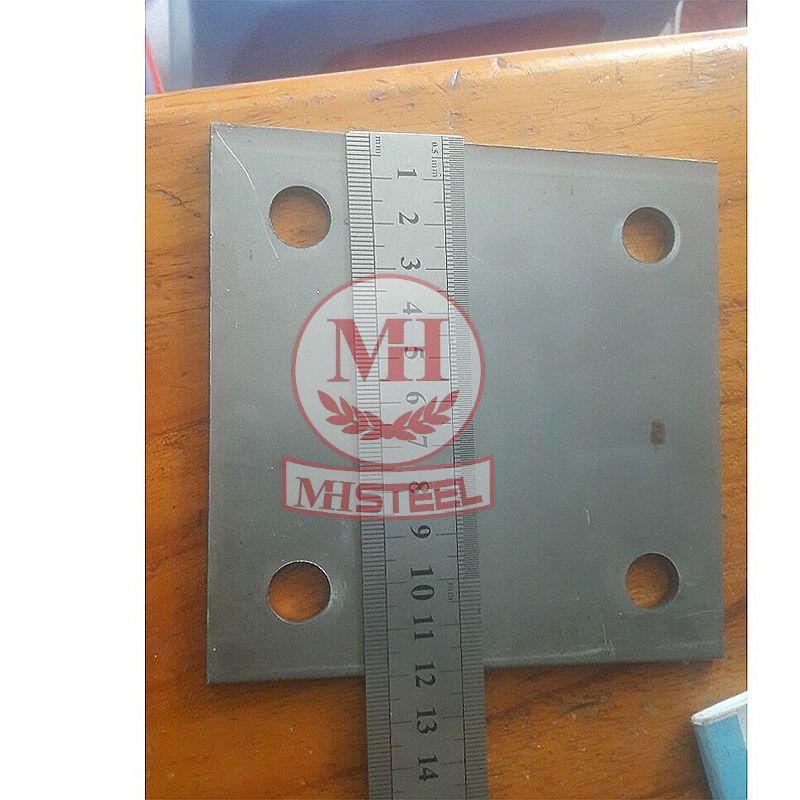

Bản mã chân cột là gì?

Bản mã chân cột hay còn được gọi là bản mã chân đế cột trụ, đế thép cột hay theo tiếng Anh là Base Plate, là tấm thép phẳng, dày, được hàn chắc vào đầu dưới của cột thép. Tấm thép này nằm giữa thân cột phía trên và móng bê tông cốt thép phía dưới, được giữ xuống móng bằng hệ bu lông neo.

Quý khách hàng có thể hiểu đơn giản: Bản mã chân cột là chi tiết trung gian truyền toàn bộ tải trọng từ kết cấu thép xuống móng và cố định cột vào móng. Thân cột có tiết diện nhỏ, nếu đặt trực tiếp lên bê tông thì lực tập trung tại một điểm rất lớn, dễ làm vỡ mặt móng. Bản mã chân cột được sử dụng để giúp mở rộng chân cột, dàn đều sức nặng của mái, sàn, cầu trục, gió… ra một diện tích đủ rộng để móng chịu được an toàn. Đồng thời, nó là điểm khóa cột vào móng, giữ cột không bị trượt, xoay hay bị gió nhổ lên.

Có thể thấy, bản mã chân cột là một loại bản mã chuyên dụng. Ngoài loại này, công trình còn sử dụng bản mã đầu dầm, bản mã giằng và bản mã nối để liên kết các cấu kiện thép.

Tham khảo thêm bài viết: Bản mã là gì? Kích thước, trọng lượng và giá bản mã thép

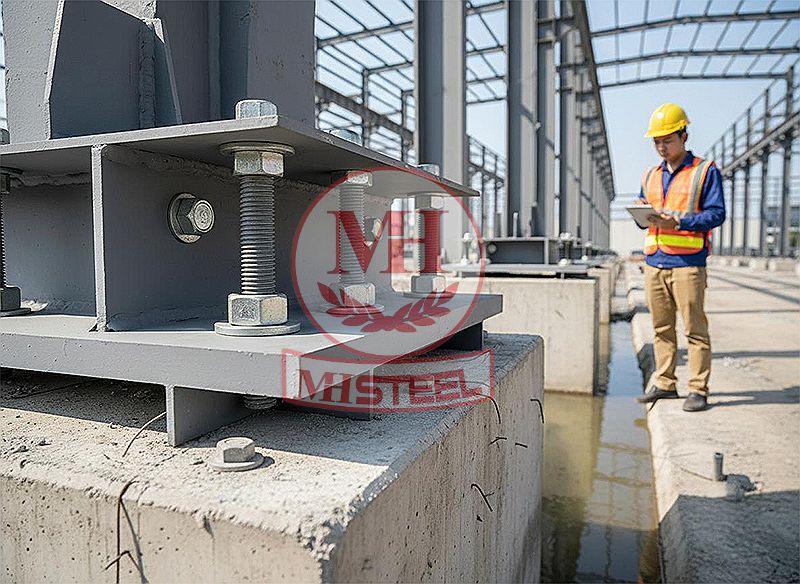

Vai trò của bản mã chân cột trong công trình thép

Bản mã chân cột không chỉ là tấm thép đặt dưới cột mà còn tham gia vào quá trình truyền lực của toàn bộ kết cấu. Cụ thể:

• Phân phối tải trọng: Bản mã giúp truyền lực từ thân cột xuống diện tích tiếp xúc với móng rộng hơn. Kích thước và chiều dày phải được tính toán để đáp ứng tải trọng thiết kế.
• Liên kết cột với móng: Bản mã kết hợp với bu lông neo tạo thành liên kết giữa cột thép và móng. Khả năng chống trượt, chống nhổ và chịu lực phụ thuộc vào cấu tạo của toàn bộ liên kết.
• Truyền mô men: Với chân cột được thiết kế dạng ngàm, bản mã, bu lông neo và các chi tiết liên quan cùng tham gia truyền mô men uốn. Khả năng làm việc của liên kết phải được kiểm tra theo tính toán kết cấu.
• Hỗ trợ cân chỉnh khi lắp dựng: Cao độ và độ thẳng đứng của cột có thể được điều chỉnh trong quá trình lắp đặt theo biện pháp thi công.
• Rút ngắn thời gian thi công: Bản mã được gia công trước tại xưởng giúp chủ động về kích thước và vị trí lỗ. Khi đưa ra công trường, đội thi công có thể lắp dựng theo bản vẽ đã được phê duyệt.

Cấu tạo của bản mã chân cột

Tùy loại cột và yêu cầu chịu lực, bản mã chân cột có thể gồm nhiều bộ phận khác nhau.

Cụ thể:

Bản đế thép

Bản đế là tấm thép chính nằm dưới chân cột. Vật liệu có thể là thép carbon với các mác thép như SS400, Q235 hoặc Q345, tùy tiêu chuẩn và yêu cầu thiết kế.

Chiều dày bản đế được xác định theo tải trọng, kích thước cột, kiểu liên kết và điều kiện làm việc. Không nên chọn độ dày chỉ dựa trên kích thước cột hoặc kinh nghiệm từ công trình khác.

Sườn tăng cứng

Sườn tăng cứng thường được gia công từ thép tấm, có thể mang hình tam giác hoặc hình thang. Chi tiết này được hàn giữa bản đế và thân cột tại những vị trí cần tăng độ cứng.

Sườn giúp hạn chế biến dạng của bản đế khi chịu lực. Số lượng, chiều dày và vị trí sườn cần tuân theo bản vẽ kết cấu.

Lỗ bu lông neo

Lỗ bu lông neo được gia công theo tọa độ và kích thước quy định trên bản vẽ. Kích thước lỗ cần phù hợp với đường kính bu lông, yêu cầu lắp dựng và dung sai cho phép.

Việc bố trí lỗ chính xác giúp bản mã lắp vừa với bu lông neo đã đặt trong móng. Không nên tự ý mở rộng hoặc cắt sửa lỗ tại công trường khi chưa có phương án xử lý được chấp thuận.

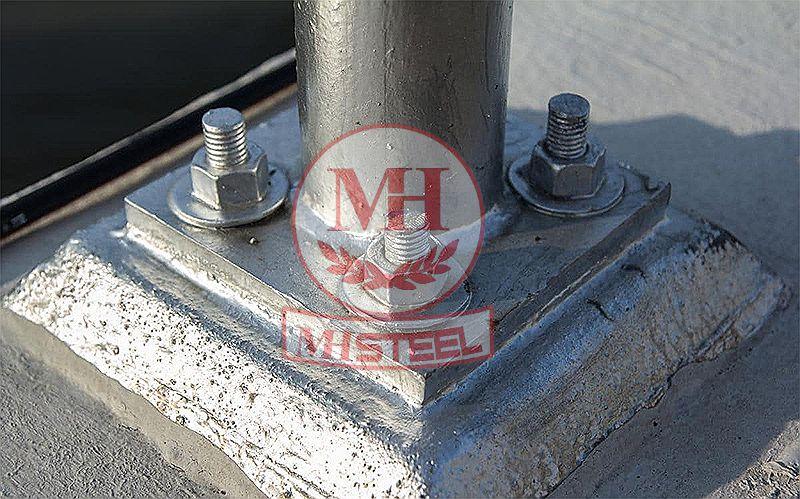

Bu lông neo và lớp vữa chèn

Bu lông neo được bố trí để liên kết chân cột với móng. Tùy thiết kế, bu lông có thể sử dụng các dạng neo khác nhau và phải đáp ứng yêu cầu về đường kính, chiều dài, cấp bền cũng như chiều sâu neo.

Sau khi dựng và cân chỉnh cột, khoảng hở dưới bản đế có thể được chèn bằng vữa không co ngót theo biện pháp thi công. Lớp vữa cần được thi công đúng yêu cầu để hạn chế khoảng rỗng và bảo đảm điều kiện truyền lực.

Phân loại bản mã chân cột

Bản mã chân cột có thể được phân loại theo kiểu liên kết, hình dạng cột và phương pháp hoàn thiện bề mặt.

Theo kiểu liên kết với móng

Hai dạng thường được nhắc đến là chân cột liên kết khớp và chân cột liên kết ngàm.

Lưu ý: Số lượng bu lông, độ dày bản đế và cấu tạo sườn không cố định theo từng loại liên kết mà phải được xác định bằng tính toán kết cấu.

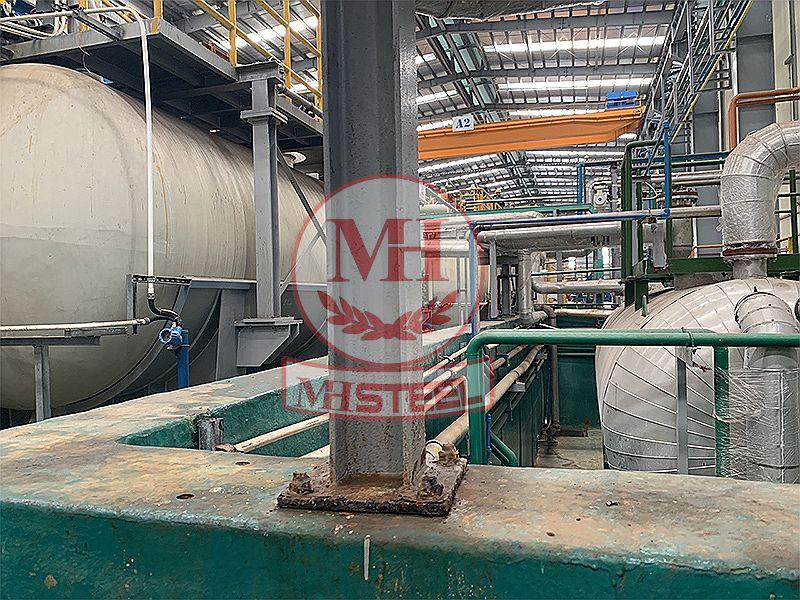

Theo hình dạng cột

Hình dạng bản mã thường được lựa chọn phù hợp với tiết diện cột và phương án bố trí bu lông.

• Cột thép chữ H: Thường sử dụng bản đế vuông hoặc chữ nhật.

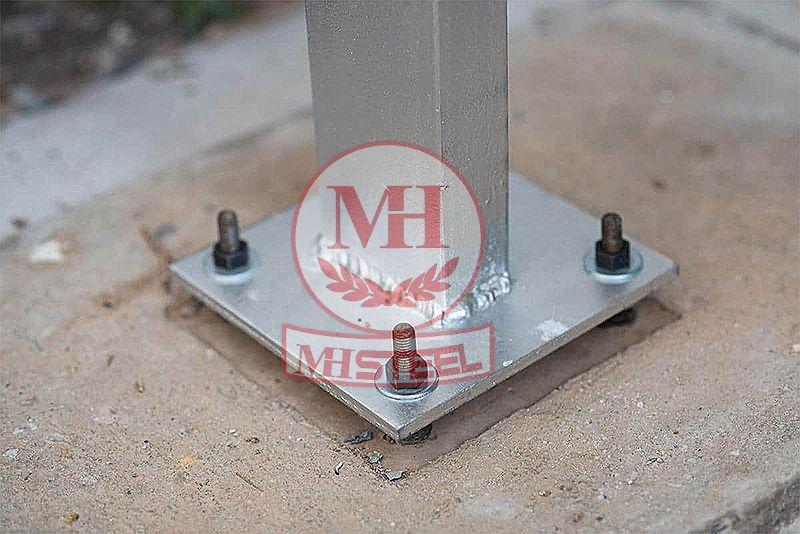

• Cột thép hộp vuông, chữ nhật: Hình dạng bản đế được xác định theo kích thước cột và sơ đồ liên kết.
• Cột thép ống tròn: Có thể sử dụng bản mã tròn hoặc bản mã vuông, tùy cấu tạo và yêu cầu lắp đặt.

Theo bề mặt hoàn thiện

Bản mã chân cột có thể được hoàn thiện theo môi trường sử dụng:

• Thép đen: Phù hợp với nhiều ứng dụng kết cấu thép, thường cần sơn bảo vệ nếu có nguy cơ ăn mòn.
• Thép sơn chống gỉ: Được phủ sơn nhằm hạn chế quá trình ăn mòn trong điều kiện sử dụng phù hợp.
• Thép mạ kẽm nhúng nóng: Thường được cân nhắc cho các vị trí ngoài trời hoặc môi trường có nguy cơ ăn mòn cao.
• Inox: Sử dụng khi cần khả năng chống ăn mòn và tính thẩm mỹ phù hợp với môi trường làm việc.

Việc lựa chọn vật liệu và lớp bảo vệ cần căn cứ vào điều kiện môi trường, tuổi thọ thiết kế và yêu cầu bảo trì.

Tham khảo thêm sản phẩm: Bản mã tròn

Kích thước bản mã chân cột thông dụng

Kích thước bản mã chân cột phụ thuộc vào tiết diện cột, tải trọng, kiểu liên kết và cấu tạo móng. Các thông số dưới đây giúp hình dung một số quy cách tham khảo, không phải kích thước bắt buộc cho từng loại cột.

Lưu ý: Khối lượng trong bảng được tính gần đúng theo kích thước tấm thép đặc, chưa trừ phần lỗ và chưa cộng sườn tăng cứng. Các quy cách và bu lông chỉ mang tính tham khảo.

Cùng một tiết diện cột nhưng tải trọng, chiều cao công trình, điều kiện gió và kiểu liên kết khác nhau có thể dẫn đến yêu cầu bản mã khác nhau. Vì vậy, cần sử dụng bản vẽ kết cấu đã được phê duyệt để đặt gia công.

Cách tính trọng lượng bản mã chân cột

Thép Mạnh Hải sẽ hướng dẫn Quý khách hàng cách dự toán lượng thép, chi phí gia công và phương án vận chuyển bản mã chân cột như sau:

Với bản mã hình chữ nhật hoặc hình vuông làm từ thép carbon, có thể ước tính khối lượng tấm đặc theo công thức: Khối lượng (kg) = Dài (m) × Rộng (m) × Dày (mm) × 7,85

Trong đó:

• Dài và rộng được tính bằng mét.
• Dày được tính bằng milimét.
• 7,85 là hệ số tính gần đúng theo khối lượng riêng của thép carbon.

Ví dụ tính khối lượng với một bản đế có kích thước 300 × 300 × 16 mm.

Khối lượng tấm đặc được tính như sau: 0,3 × 0,3 × 16 × 7,85 = 11,30 kg.

Nếu bản đế có 4 lỗ đường kính 26 mm, mỗi lỗ làm giảm khoảng 0,066 kg. Khối lượng bản đế sau khi trừ phần lỗ còn khoảng 11,03 kg.

Giả sử bộ chân cột có thêm 4 sườn tam giác, mỗi sườn có kích thước hình học tương ứng với chiều cao 150 mm, đáy 100 mm và chiều dày 10 mm. Khối lượng mỗi sườn ước tính khoảng 0,59 kg, tổng 4 sườn khoảng 2,36 kg.

Như vậy, tổng khối lượng bản đế và 4 sườn vào khoảng 13,4 kg/bộ, chưa tính bu lông neo và các chi tiết khác.

Với công trình có 40 bộ cùng quy cách, tổng khối lượng ước tính khoảng 536 kg. Khối lượng thực tế có thể thay đổi theo hình dạng sườn, kích thước lỗ và các chi tiết gia công.

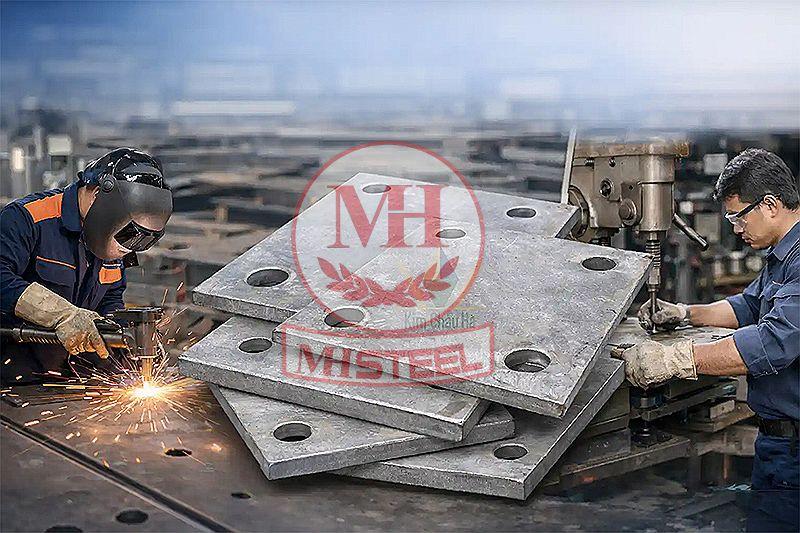

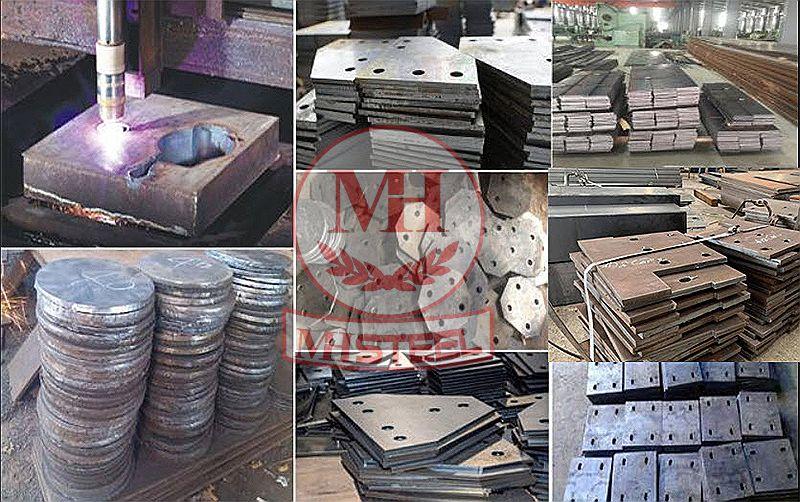

Quy trình gia công bản mã chân cột tại Thép Mạnh Hải

Gia công bản mã chân cột cần bám sát bản vẽ, đặc biệt ở kích thước, chiều dày, vị trí lỗ và yêu cầu hàn. Quy trình tham khảo gồm các bước sau:

Bước 1: Tiếp nhận bản vẽ

Kiểm tra bảng thống kê, kích thước bản đế, chiều dày, tọa độ lỗ và số lượng sườn tăng cứng.

Bước 2: Xác định vật liệu

Lựa chọn thép tấm theo mác thép và chiều dày quy định trong hồ sơ kỹ thuật.

Bước 3: Cắt phôi

Lựa chọn phương pháp cắt phù hợp với vật liệu, độ dày và độ chính xác yêu cầu.

Bước 4: Gia công lỗ

Cắt hoặc khoan lỗ theo bản vẽ, kiểm tra khoảng cách và tọa độ để bảo đảm phù hợp với bu lông neo.

Bước 5: Vát mép và hàn sườn

Thực hiện các công đoạn bổ sung nếu có yêu cầu. Trình tự hàn cần được kiểm soát để hạn chế biến dạng bản đế.

Bước 6: Xử lý bề mặt

Làm sạch, mài cạnh và sơn hoặc mạ kẽm theo yêu cầu đặt hàng.

Bước 7: Kiểm tra thành phẩm

Kiểm tra kích thước, vị trí lỗ, độ phẳng và các yêu cầu kỹ thuật trước khi bàn giao.

Phương pháp gia công cụ thể được Thép Mạnh Hải lựa chọn theo vật liệu, độ dày và yêu cầu của từng đơn hàng.

Tham khảo thêm bài viết: Cắt CNC thép tấm Hà Nội theo yêu cầu lấy ngay - Thép Mạnh Hải

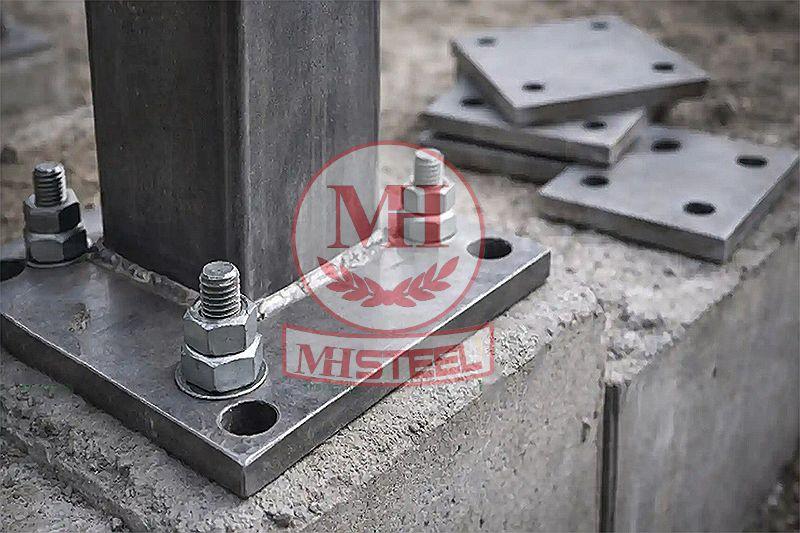

Quy trình lắp đặt bản mã chân cột

Lắp đặt bản mã chân cột cần phối hợp giữa công tác thi công móng và lắp dựng kết cấu thép. Dưới đây là trình tự lắp đặt mang tính chất khái quát được Thép Mạnh Hải tổng hợp gửi Quý khách hàng tham khảo. Thực tế, khi lắp đặt tại công trường phải thực hiện theo bản vẽ và biện pháp thi công được phê duyệt.

• Bước 1 - Định vị bu lông neo: Bố trí bu lông theo tim trục và cao độ thiết kế. Có thể sử dụng dưỡng định vị để hạn chế sai lệch khi đổ bê tông.
• Bước 2 - Bảo vệ ren bu lông: Che chắn phần ren để hạn chế bê tông và vữa bám vào trong quá trình thi công.
• Bước 3 - Kiểm tra cao độ: Đo kiểm vị trí bu lông và cao độ theo yêu cầu trước khi lắp cột.
• Bước 4 - Dựng cột: Đưa cột vào vị trí, lắp bản mã với hệ bu lông neo và kiểm tra độ thẳng đứng theo các phương.
• Bước 5 - Siết bu lông: Lắp long đen, đai ốc và siết theo yêu cầu thiết kế, quy trình lắp dựng.
• Bước 6 - Chèn vữa: Thi công vữa không co ngót dưới bản đế nếu thiết kế yêu cầu, bảo đảm quá trình chèn vữa đúng quy trình.
• Bước 7 - Hoàn thiện và kiểm tra: Kiểm tra liên kết, xử lý lớp bảo vệ bề mặt bị ảnh hưởng trong quá trình lắp dựng và thực hiện các công việc hoàn thiện theo hồ sơ kỹ thuật.

Nếu phát hiện bu lông neo sai vị trí hoặc lỗ bản mã không khớp, cần báo kỹ sư phụ trách để đánh giá và đưa ra phương án xử lý. Không tự ý cắt mở rộng lỗ hoặc hàn sửa khi chưa được chấp thuận.

Những lỗi thường gặp với bản mã chân cột

Trong quá trình gia công và lắp dựng, Thép Mạnh Hải nhận thấy có một số sai sót có thể ảnh hưởng đến chất lượng liên kết. Cụ thể:

• Lỗ bản mã không khớp bu lông neo: Nguyên nhân có thể do sai lệch khi định vị bu lông, đo đạc hoặc gia công. Cần kiểm tra lại tọa độ và xử lý theo phương án được phê duyệt.
• Bản đế bị cong vênh: Có thể xảy ra khi bản đế biến dạng trong quá trình hàn hoặc gia công. Cần kiểm soát vật liệu, trình tự hàn và kiểm tra độ phẳng sau gia công.
• Chiều dày thép không đúng thiết kế: Sử dụng thép không đúng quy cách có thể làm thay đổi khả năng chịu lực của bản mã. Cần kiểm tra vật liệu đầu vào và kích thước thành phẩm.
• Chèn vữa không đầy: Khoảng rỗng dưới bản đế có thể ảnh hưởng đến điều kiện tiếp xúc và truyền lực. Công tác chèn vữa cần tuân thủ biện pháp thi công.
• Chân cột bị ăn mòn: Nước đọng, lớp sơn hư hỏng hoặc môi trường ăn mòn có thể làm giảm độ bền của chi tiết theo thời gian. Cần lựa chọn phương án bảo vệ phù hợp và kiểm tra định kỳ.

Một giải pháp có thể cân nhắc là sử dụng tấm dưỡng định vị bu lông neo có vị trí lỗ trùng với bản mã. Tấm dưỡng giúp cố định bu lông trong quá trình thi công móng, giảm nguy cơ sai lệch trước khi dựng cột.

Câu hỏi thường gặp về bản mã chân cột

Bản mã chân cột khác gì bản mã thông thường?

Bản mã chân cột được sử dụng để liên kết cột với móng hoặc kết cấu đỡ. Sản phẩm thường có lỗ bu lông neo và có thể có sườn tăng cứng. Trong khi đó, bản mã thông thường còn được dùng để nối dầm, liên kết giằng hoặc ghép các cấu kiện thép.

Bản mã chân cột tiếng Anh là gì?

Bản mã chân cột thường được gọi là base plate hoặc column base plate. Bu lông neo là anchor bolt còn vữa chèn là grout.

Bản mã chân cột cần dày bao nhiêu?

Không có một chiều dày chung cho mọi công trình. Chiều dày phụ thuộc vào tải trọng, kích thước cột, kiểu liên kết, cấu tạo sườn tăng cứng và tính toán kết cấu. Cần căn cứ vào bản vẽ thiết kế để lựa chọn.

Có thể hàn bản mã chân cột trực tiếp vào bản mã chờ trong móng không?

Việc liên kết bằng hàn chỉ nên thực hiện khi cấu tạo và hồ sơ thiết kế cho phép. Phương án liên kết cần được xác định theo yêu cầu chịu lực, điều kiện thi công và khả năng kiểm tra mối hàn.

Đặt gia công bản mã chân cột cần cung cấp thông tin gì?

Khách hàng nên gửi bản vẽ hoặc bảng thống kê thể hiện kích thước, chiều dày, mác thép, số lượng, vị trí lỗ và yêu cầu xử lý bề mặt. Đây là cơ sở để đơn vị gia công xác định khối lượng và báo giá phù hợp.

Liên hệ gia công bản mã chân cột tại Thép Mạnh Hải

Thép Mạnh Hải tiếp nhận gia công bản mã chân cột theo bản vẽ, đáp ứng các yêu cầu về kích thước, độ dày và vị trí lỗ liên kết. Khách hàng có thể tham khảo các lợi thế sau:

• Đa dạng độ dày thép: Tiếp nhận yêu cầu gia công bản mã từ thép tấm dày 6 mm đến trên 30 mm, tùy quy cách.
• Gia công theo bản vẽ: Cắt, khoan lỗ theo kích thước và tọa độ được cung cấp.
• Hỗ trợ hoàn thiện sản phẩm: Tiếp nhận yêu cầu hàn sườn tăng cứng, vát mép, sơn chống gỉ hoặc mạ kẽm theo đơn hàng.
• Hỗ trợ định vị bu lông neo: Có thể trao đổi phương án gia công tấm dưỡng định vị khi khách hàng có nhu cầu.
• Thuận tiện cho thi công: Bản mã có thể được đánh ký hiệu theo bảng thống kê để hỗ trợ phân loại và lắp đặt tại công trường.
• Hỗ trợ giao hàng: Tiếp nhận yêu cầu giao hàng tại Hà Nội và các tỉnh lân cận theo thỏa thuận.

Để nhận báo giá bản mã chân cột, khách hàng nên gửi bản vẽ hoặc bảng thống kê quy cách, số lượng và yêu cầu gia công. Thông tin đầy đủ sẽ giúp Thép Mạnh Hải xác định khối lượng và lập báo giá phù hợp.
