Các ký hiệu thường gặp khi mua ống thép mạ kẽm nhúng nóng: DN, Phi, SCH, OD là gì?

Các ký hiệu thường gặp khi mua ống thép mạ kẽm nhúng nóng: DN, Phi, SCH, OD là gì? Hiểu đúng ý nghĩa của các ký hiệu DN, Phi, OD, NPS và SCH là cách giao tiếp chính xác với nhà cung cấp và kỹ sư thiết kế đồng thời tránh các nhầm lẫn tốn kém khi nhận hàng.

Thép Mạnh Hải sẽ giải nghĩa từng ký hiệu, làm rõ mối quan hệ giữa chúng và cung cấp bảng quy đổi nhanh từ DN15 đến DN300, dải kích thước phổ biến nhất tại thị trường Việt Nam.

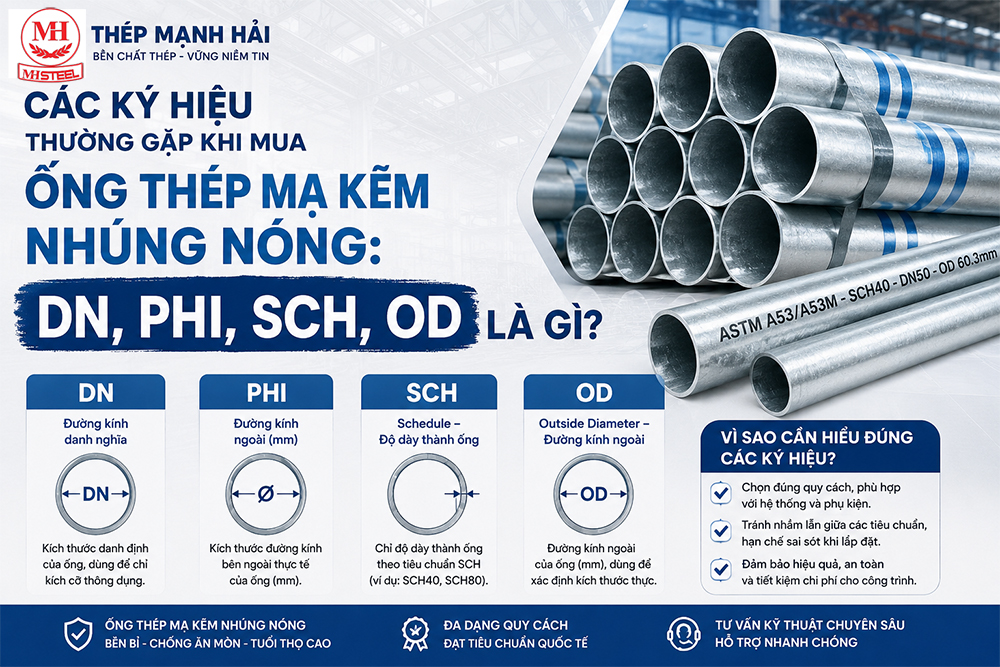

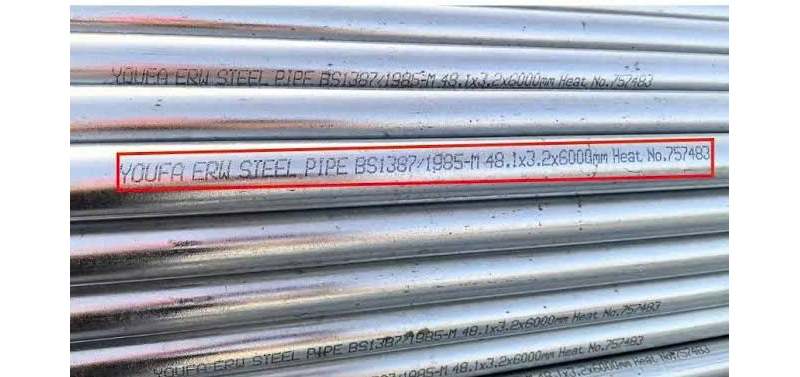

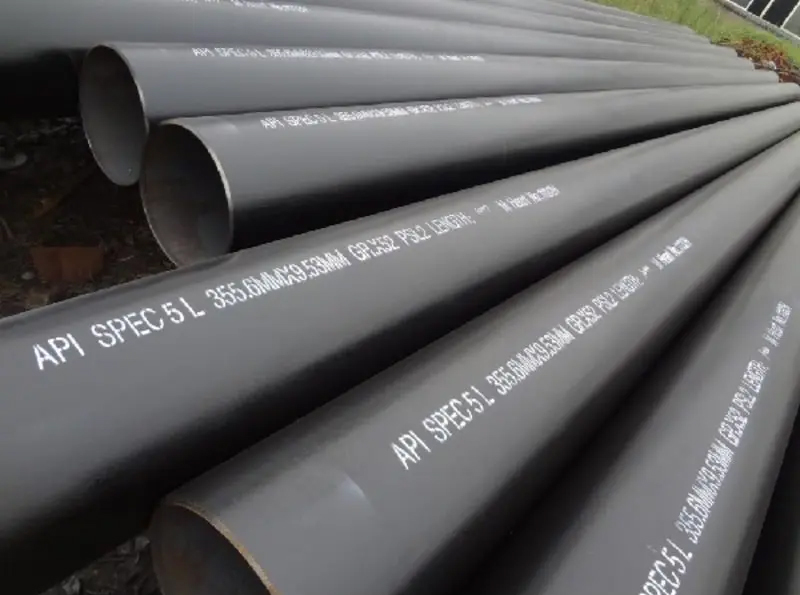

Vì sao cần hiểu ký hiệu trên ống thép trước khi đặt hàng?

Bất kỳ ai từng đặt mua ống thép mạ kẽm tại Việt Nam đều có thể đã gặp tình trạng cùng một cây ống có thể được gọi bằng nhiều cái tên khác nhau như ống DN50, ống 2 inch, ống phi 60, ống SCH40. Mà đa dạng cách gọi này đôi khi đến từ cùng một nhà cung cấp, trong cùng một báo giá. Điều này khiến nhiều khách hàng bối rối và dễ nhầm lẫn khi đặt hàng.

Không ít trường hợp khách hàng đặt ống DN50 nhưng nhận về ống có OD thực 57mm (theo hệ thương mại Việt Nam). Trong khi thiết kế yêu cầu ống OD 60.3mm theo ASME. Sai khác nhỏ này đủ để phụ kiện co, tê, mặt bích không khớp tuyệt đối khi lắp đặt.

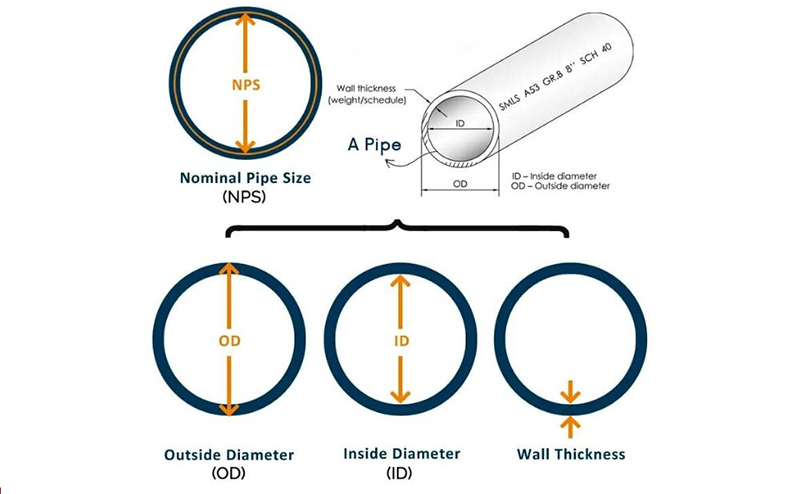

Nhiều tên gọi cho cùng một sản phẩm do ống thép trong một hệ thống ký hiệu kỹ thuật phức tạp bắt nguồn từ lịch sử công nghiệp Anh - Mỹ - châu Âu - Nhật.

Mỗi hệ tiêu chuẩn (ASME B36.10M, BS EN 10255, JIS G3452) phát triển bảng kích thước riêng, dùng các ký hiệu khác nhau cho cùng một thông tin.

Dẫn đến, cùng sản phẩm ống DN50 trong bảng vẽ thiết kế có thể tương ứng với OD 60.3mm theo hệ ASME, OD 60.5mm theo hệ JIS, hoặc đôi khi chỉ là cách gọi tương đối cho ống có OD khoảng 57mm theo hàng thương mại trên thị trường Việt Nam.

Hiểu rõ ký hiệu giúp người mua tránh ba rủi ro phổ biến.

• Sai OD thực tế, đặt hàng theo DN nhưng nhận về OD không khớp với hệ tiêu chuẩn của hệ thống, làm phụ kiện không lắp được.
• Sai độ dày, không hiểu Schedule dẫn đến nhận ống thành mỏng hơn yêu cầu thiết kế, không đảm bảo áp lực vận hành.
• Nhầm hệ tiêu chuẩn, đặt ống DN50 mà không nói rõ hệ nào sẽ nhận được hàng theo mặc định của nhà cung cấp, có thể không đúng hệ đang dùng trong hệ thống của bạn.

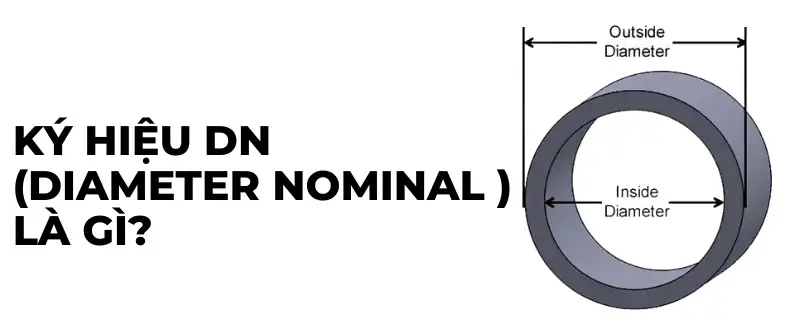

DN là gì trong ống thép?

DN viết tắt của Diamètre Nominal (tiếng Pháp) hoặc Nominal Diameter (tiếng Anh), dịch sang tiếng Việt là "đường kính danh nghĩa". Đây là một số quy ước dùng để gọi tên kích cỡ ống, không phải kích thước thực tế đo được. Đơn vị của DN là milimét (mm), và được quy định theo tiêu chuẩn ISO 6708:1995.

Và các bạn phải nắm rõ, DN50 KHÔNG có nghĩa là ống có đường kính 50mm. DN50 chỉ là tên gọi quy ước của đường kính ngoài thực tế (OD) của ống. Ví dụ ống DN50 theo ASME là 60.3mm, theo JIS là 60.5mm, theo hệ thương mại Việt Nam có thể là 57mm tùy nhà sản xuất.

DN được dùng phổ biến trong các tiêu chuẩn châu Âu (EN), Nhật (JIS), Anh (BS) và TCVN và là cách gọi phổ biến nhất tại VN khi thiết kế hệ thống đường ống công nghiệp. Hiểu đơn giản về DN là tên gọi, như tên người. Hai người cùng tên "Anh" có thể cao thấp khác nhau. Hai ống cùng "DN50" có OD khác nhau tùy hệ tiêu chuẩn (ASME, JIS, BS).

Khi đặt hàng, ghi DN kèm hệ tiêu chuẩn là cách rõ ràng cho cả hai bên. Ví dụ: "DN50 theo ASME B36.10M" hay "DN50 theo JIS G3452".

Phi ống thép là gì?

Phi (Φ) là cách gọi dân dã của giới thợ và thương mại tại Việt Nam, bắt nguồn từ ký hiệu toán học Φ chỉ đường kính. Khác với DN là số quy ước, Phi thường gắn với đường kính ngoài thực tế (OD) tính bằng milimét. Ví dụ: "ống Phi 60" có nghĩa là ống có OD khoảng 60mm; "ống Phi 114" có OD 114mm.

Tuy nhiên, cách dùng Phi không hoàn toàn nhất quán. Trên thị trường tồn tại hai cách hiểu:

• Cách thứ nhất, Phi đúng là OD thực tế (ví dụ Phi 60.3 = OD 60.3mm theo ASME);
• Cách thứ hai, Phi là số gần đúng làm tròn để dễ gọi (Phi 60 thực ra có thể là OD 60.3 hoặc 60.5mm tùy hệ).

Đây là lý do khi mua hàng theo Phi, cần xác nhận thêm OD chính xác, đặc biệt khi đặt phụ kiện đi kèm phải khớp với ống đang dùng.

Trong cách gọi hàng ngày của giới thợ Việt Nam, có thể gặp "ống nước Phi 21" (DN15), "ống Phi 27" (DN20), "ống Phi 34" (DN25)... các con số này tương đương OD danh nghĩa của ống theo JIS hoặc hệ thương mại VN. Khi tham chiếu chính thức kỹ thuật, vẫn nên dùng DN hoặc OD chính xác để tránh nhầm lẫn giữa các hệ tiêu chuẩn.

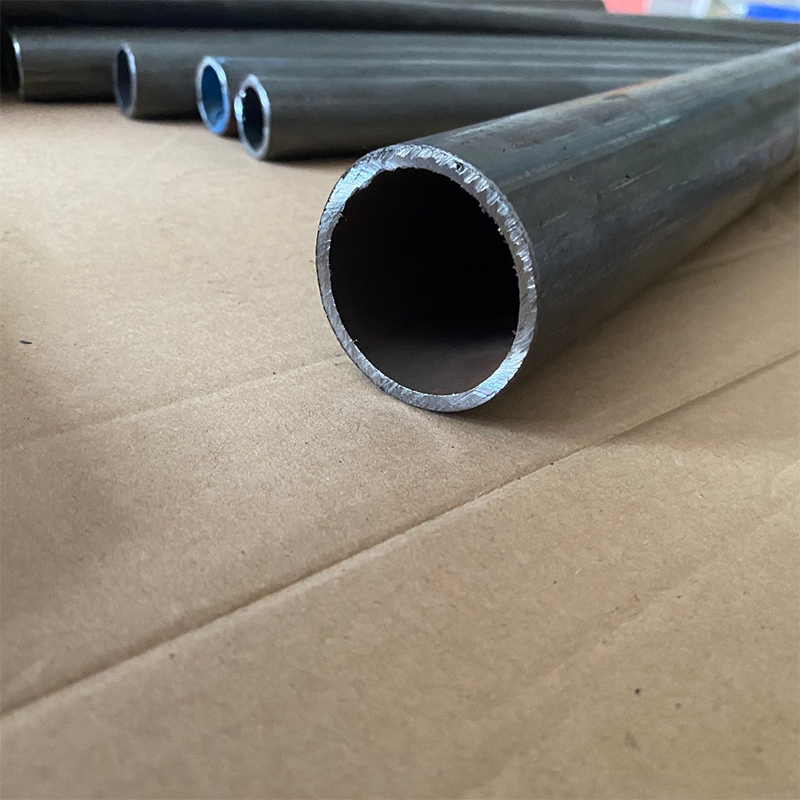

OD là gì trong ống thép?

OD viết tắt của Outside Diameter hoặc Outer Diameter, là đường kính ngoài thực tế của ống, tính bằng milimét. Đây là kích thước đo được trực tiếp bằng thước kẹp tại bất kỳ vị trí nào trên thân ống. Khác với DN (số quy ước) và Phi (cách gọi tương đối), OD là số chính xác đặc trưng cho kích thước vật lý của ống.

OD là thông số kỹ thuật quan trọng nhất khi đặt phụ kiện vì co, tê, mặt bích và măng sông phải khớp tuyệt đối với OD ống để hàn giáp mép đúng kỹ thuật. Sai OD chỉ 0.5 – 1mm đã đủ làm mối hàn butt weld không thực hiện được đúng tiêu chuẩn. Khi đặt phụ kiện, ghi rõ OD bằng mm. Ví dụ co 90° × Φ60.3mm × SCH40 luôn an toàn hơn ghi co 90° DN50 vì DN50 có nhiều giá trị OD tùy hệ.

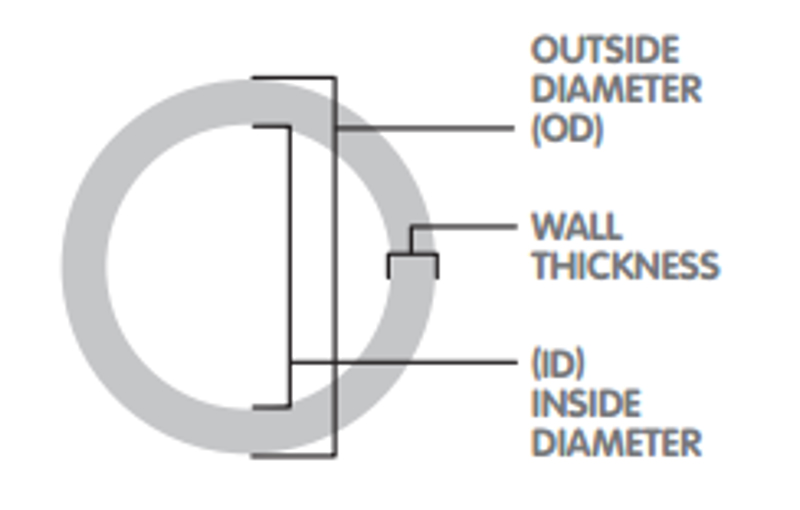

Cùng với OD, cần phân biệt với ID (Inside Diameter), đường kính trong ống, tính theo công thức: ID = OD − 2 × WT (độ dày thành ống). ID xác định lưu lượng dòng chảy thực tế trong ống. Khi tính tổn thất áp và lưu lượng theo thiết kế thủy lực, kỹ sư dùng ID — không phải OD hay DN.

NPS / Inch là gì?

NPS viết tắt của Nominal Pipe Size, tương đương DN trong hệ Mỹ, nhưng tính bằng inch thay vì mm. Ống NPS 2" tương ứng DN50; ống NPS 4" tương ứng DN100. NPS là ký hiệu chuẩn theo ASME B36.10M (cho thép carbon) và ASME B36.19M (cho thép không gỉ).

Giống DN, NPS cũng là số quy ước, không phải đường kính thực tế. NPS 2" thực ra có OD là 60.3mm (2.375 inch), không phải 50.8mm (2 inch chính xác). Đây là kết quả lịch sử của tiêu chuẩn ống thép Mỹ: thời kỳ đầu, ống được sản xuất theo độ dày thành ống bằng ID gần với inch chẵn nhưng khi công nghệ tiến bộ và thành ống mỏng hơn, OD giữ nguyên trong khi ID thay đổi theo Schedule, dẫn đến NPS không còn tương ứng chính xác với inch thực tế.

Quy đổi nhanh: NPS (inch) × 25.4 ≠ DN (mm) như nhiều người lầm tưởng. Quan hệ chính thức theo ISO 6708 là một bảng tra: NPS ½" = DN15, NPS 1" = DN25, NPS 2" = DN50, NPS 4" = DN100.

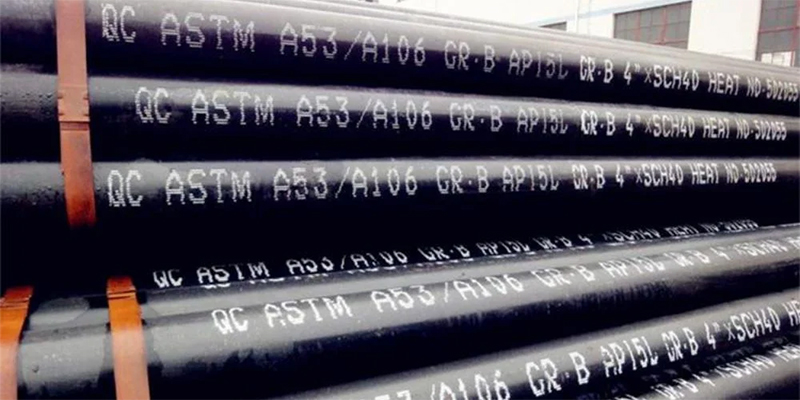

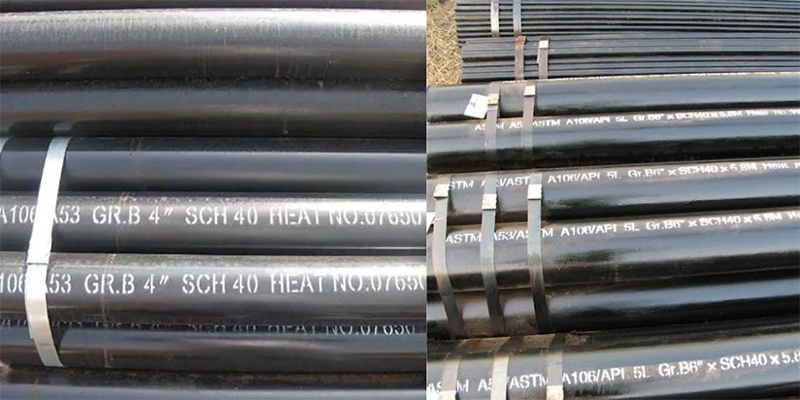

SCH là gì trong ống thép?

SCH viết tắt của Schedule, chỉ độ dày thành ống (Wall Thickness) theo bảng tiêu chuẩn ASME B36.10M. Schedule là yếu tố quyết định khả năng chịu áp lực của ống. Cùng một OD, Schedule càng cao thì thành ống càng dày và chịu áp càng cao.

Có nhiều mức Schedule được tiêu chuẩn hóa: SCH 5, SCH 10, SCH 20, SCH 30, SCH 40, SCH 60, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160, và SCH XXS (Extra-Extra Strong). Trong thực tế thị trường VN, SCH 40 là độ dày phổ biến nhất cho ống thép mạ kẽm, chiếm > 80% sản lượng. SCH 80 dùng cho áp lực cao hơn (hơi nước nhiệt độ cao, dầu khí). Các Schedule khác ít gặp.

Schedule	WT tham chiếu DN50 (mm)	Áp lực tham chiếu (theo Grade B)	Phù hợp với
SCH10S	2.77	Thấp, PN6 đến PN10	Ống inox áp lực thấp; ít dùng cho thép carbon mạ kẽm
SCH20	2.77	Trung bình, PN10 đến PN16	Ống áp lực vừa; ít phổ biến với A53
SCH40 / STD	3.91	Trung bình-cao, đến PN40	Tiêu chuẩn phổ biến nhất cho PCCC, cấp nước, hơi nước thấp áp
SCH80 / XS	5.54	Cao, PN40 đến PN63	Hơi nước áp cao, dầu công nghiệp, ống chịu áp lực cao
SCH160	8.74	Rất cao, PN63+	Áp lực đặc biệt; ít gặp trong dân dụng; lọc dầu và hóa chất
XXS	11.07	Cao nhất	Áp lực cực cao; đặt theo đơn cho ứng dụng đặc biệt

Cách hiểu đúng về Schedule là ký hiệu, không phải con số có ý nghĩa toán học trực tiếp. SCH 40 không có nghĩa là độ dày = 40mm. Mỗi OD có một bảng tương ứng giữa Schedule và WT mm cụ thể. Ví dụ DN50 SCH 40 có WT = 3.91mm; DN100 SCH 40 có WT = 6.02mm.

Bảng quy đổi nhanh DN, Inch và Phi ống thép phổ biến

Bảng quy đổi nhanh DN, Inch và Phi ống thép phổ biến quy đổi giữa DN, NPS (inch), Phi và OD theo hai hệ tiêu chuẩn phổ biến nhất tại VN (ASME B36.10M cho hệ Mỹ; JIS G3452 cho hệ Nhật). Cụ thể:

DN (mm)	NPS (Inch)	Phi (OD) ASME(mm)	Phi (OD) JIS(mm)	Tên gọi Việt Nam thông thường	Ứng dụng tiêu biểu
DN10	⅜"	17.1	17.3	Phi 17	Nước nhỏ, đường ống đo lường
DN15	½"	21.3	21.7	Phi 21	Cấp nước dân dụng, PCCC nhánh
DN20	¾"	26.7	27.2	Phi 27	Nước sạch, đường ống nhỏ
DN25	1"	33.4	34.0	Phi 34	Cấp nước công trình
DN32	1¼"	42.2	42.7	Phi 42	Hệ thống ME, PCCC
DN40	1½"	48.3	48.6	Phi 48	Kết cấu nhẹ, PCCC trung bình
DN50	2"	60.3	60.5	Phi 60	PCCC công nghiệp, phổ biến nhất
DN65	2½"	73.0	76.3	Phi 76	Đường ống chính công nghiệp
DN80	3"	88.9	89.1	Phi 89	PCCC tầng cao, công nghiệp
DN100	4"	114.3	114.3	Phi 114	Đường ống chính tòa nhà
DN125	5"	141.3	139.8	Phi 140	Hạ tầng cấp nước
DN150	6"	168.3	165.2	Phi 165	PCCC trạm bơm, công trình lớn
DN200	8"	219.1	216.3	Phi 219	Đường ống chính công nghiệp lớn
DN250	10"	273.0	267.4	Phi 273	Hạ tầng, trạm bơm
DN300	12"	323.9	318.5	Phi 324	Công nghiệp nặng, dầu khí



Lỗi phổ biến khi đặt hàng không ghi rõ hệ: Đặt "co 90° DN50" mà không ghi hệ - nhận về co theo ASME B16.9 (OD 60.3mm) nhưng ống đang dùng theo JIS (OD 60.5mm). Chênh lệch 0.2mm trông nhỏ nhưng đủ để mối hàn butt weld không thực hiện được đúng tiêu chuẩn. Khi đặt phụ kiện và ống cùng hệ thống, bắt buộc xác nhận một trong các thông tin: hệ tiêu chuẩn (ASME / JIS / BS), OD bằng mm thực tế, hoặc Phi với số chính xác đến phần thập phân.

Hiểu các ký hiệu DN, Phi, OD, NPS và SCH không chỉ giúp người mua tránh nhận hàng sai mà còn là nền tảng để giao tiếp chính xác với kỹ sư thiết kế, đọc đúng bản vẽ kỹ thuật và đặt CO/CQ với đầy đủ thông số cần thiết. Với hệ thống quan trọng như PCCC và đường ống áp lực, mỗi ký hiệu sai có thể dẫn đến chi phí thay thế lớn, đầu tư thời gian hiểu đúng từ đầu là cách bảo vệ kinh tế tốt nhất.

Thép Mạnh Hải hỗ trợ tư vấn lựa chọn quy cách ống thép mạ kẽm chính xác cho từng công trình. Đội ngũ kinh doanh giàu kinh nghiệm sẽ hỗ trợ khách hàng xác định đúng đường kính ngoài (OD), độ dày thành ống (Schedule) và hệ tiêu chuẩn phù hợp với yêu cầu kỹ thuật thực tế. Nhờ đó, ống thép và các phụ kiện đi kèm có thể lắp ghép đồng bộ, hạn chế tối đa sai sót trong quá trình thi công.

Chúng tôi cung cấp đa dạng các loại ống thép mạ kẽm nhúng nóng từ DN15 đến DN300, đáp ứng nhiều tiêu chuẩn quốc tế như ASTM A53, BS EN 10255, JIS G3442 và JIS G3444. Tất cả sản phẩm đều có đầy đủ chứng chỉ CO/CQ, đảm bảo nguồn gốc xuất xứ và chất lượng theo yêu cầu của dự án.

Để giúp khách hàng chủ động kế hoạch mua hàng, Thép Mạnh Hải cam kết phản hồi báo giá trong vòng 2–4 giờ làm việc kể từ khi nhận đủ thông tin về OD, Schedule, tiêu chuẩn kỹ thuật và số lượng cần đặt. Điều này giúp quá trình lựa chọn vật tư diễn ra nhanh chóng, chính xác và tiết kiệm thời gian hơn.
