Tiêu chuẩn Ống thép mạ kẽm nhúng nóng

Ống thép mạ kẽm nhúng nóng được sử dụng rộng rãi trong nhiều công trình và ứng dụng nhiều lĩnh vực.

Tiêu chuẩn Ống thép mạ kẽm nhúng nóng phổ biến nhất tại Việt Nam là theo ASTM A53 Grade B (PCCC và công nghiệp), BS EN 10255 Medium/Heavy (cấp thoát nước và xây dựng), TCVN 5408 (công trình nhà nước). Chi tiết cùng thép Mạnh Hải tìm hiểu với các thông tin dưới đây.

Ống thép mạ kẽm nhúng nóng là gì?

Ống thép mạ kẽm nhúng nóng (tên kỹ thuật quốc tế: Hot-Dip Galvanized Steel Pipe/HDG) là sản phẩm ống thép carbon được xử lý chống ăn mòn bằng cách nhúng ngập hoàn toàn vào bể kẽm nóng chảy ở nhiệt độ khoảng 440-460°C.

Tại nhiệt độ này, kẽm lỏng phản ứng với sắt trên bề mặt thép tạo ra các lớp hợp kim kẽm-sắt chắc chắn hơn nhiều so với mạ điện phân thông thường. Ngoài cùng là lớp kẽm tinh nguyên chất, tạo nên bề mặt đặc trưng màu xám bạc hơi xần xùi mà người trong nghề nhận ra ngay.

Điều khác biệt căn bản so với mạ kẽm điện phân (mạ lạnh) là mạ nhúng nóng tạo ra lớp kẽm phủ đều cả mặt trong lẫn mặt ngoài ống, độ dày 45-85 µm (ISO 1461), cao gấp 3-10 lần mạ điện phân (5-20 µm). Nhờ lớp kẽm dày và liên kết luyện kim bền, lớp kẽm sẽ bảo vệ thép nền ngay cả khi lớp phủ bị trầy xước, điểm cắt hoặc ren mà mạ điện phân không có được do lớp quá mỏng.

Ý nghĩa tiêu chuẩn của ống mạ kẽm nhúng nóng

Đảm bảo đúng quy cách công trình

Mỗi tiêu chuẩn (ASTM A53, BS EN 10255, JIS G3452) quy định chính xác OD, WT và dung sai cho từng DN, đảm bảo phụ kiện, mặt bích và van của hệ thống khớp nhau hoàn toàn. Ống DN50 theo BS EN 10255 có OD = 60.3mm với dung sai ±0.5mm; sai lệch ngoài dung sai này nghĩa là ống không lắp vừa khớp với co, tê và mặt bích cùng hệ, gây rò rỉ tại mối nối.

Một công trình dùng lẫn ống đúng tiêu chuẩn và ống không rõ tiêu chuẩn trong cùng hệ thống là bài toán rủi ro không đánh đổi được.

Đảm bảo khả năng chống gỉ và chống ăn mòn

Các TCVN 5408:2007 và ISO 1461:2009 quy định độ dày lớp kẽm tối thiểu theo từng độ dày thép nền:

• Ống có WT < 6mm yêu cầu lớp kẽm tối thiểu 45 µm.
• Ống có WT ≥ 6mm yêu cầu 70 µm.

Ống đạt chuẩn với lớp kẽm ≥ 45 µm chịu được thử nghiệm phun muối hàng trăm giờ mà không xuất hiện rỉ sét đỏ, tương đương 20+ năm bảo vệ ngoài trời trong môi trường thông thường. Ống mạ lạnh (5-20 µm) có thể bắt đầu rỉ sét bề mặt sau 2-5 năm tại cùng môi trường.

Hạn chế rủi ro khi nghiệm thu

Công trình PCCC, nhà máy thực phẩm và công trình nhà nước yêu cầu vật liệu có CO/CQ với tiêu chuẩn rõ ràng khi nghiệm thu. Ví dụ: ASTM A53 yêu cầu thử thủy lực 100% hoặc kiểm tra siêu âm thay thế; BS EN 10255 yêu cầu thử thủy lực theo cấp áp lực tương ứng.

Về CO/CQ không ghi tiêu chuẩn cụ thể và heat number là CO/CQ không đủ điều kiện nghiệm thu tại các dự án FDI và công trình nhà nước có kiểm định VLXD thì đây là rủi ro thực tế dẫn đến phải thay thế toàn bộ lô ống sau khi bị từ chối nghiệm thu.

Tránh mua nhầm hàng mỏng, hàng không đúng yêu cầu

Thị trường Việt Nam hiện lưu hành nhiều loại ống mạ kẽm có hình dạng bề ngoài tương tự nhau nhưng chất lượng lớp mạ và độ dày thành ống chênh lệch lớn.

Tiêu chuẩn là công cụ kiểm soát duy nhất cho người mua: khi yêu cầu hàng theo tiêu chuẩn ASTM A53 Grade B hoặc BS EN 10255 Medium và nhận được CO/CQ ghi đúng tiêu chuẩn với heat number, bất kỳ sai lệch nào so với tiêu chuẩn đều là cơ sở để từ chối lô hàng và yêu cầu bồi thường. Không có tiêu chuẩn nghĩa là không có cơ sở pháp lý để khiếu nại.

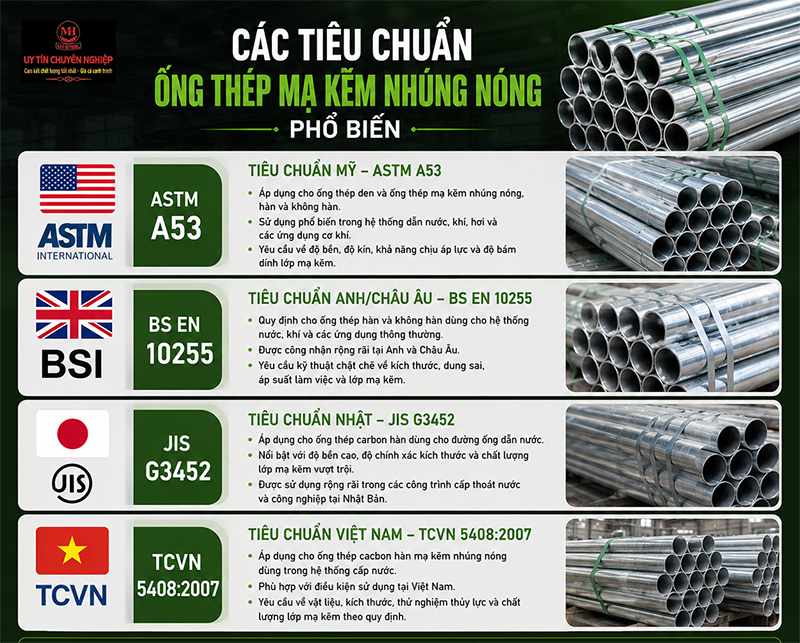

Các tiêu chuẩn ống thép mạ kẽm nhúng nóng phổ biến

Bảng tóm tắt tiêu chuẩn ống thép mạ kẽm nhúng nóng phổ biến hiện nay

Tiêu chuẩn	Xuất xứ	Phân cấp độ dày	Áp lực làm việc tham chiếu	Đặc điểm
ASTM A53 Grade A / B	Hoa Kỳ	Schedule 40 (phổ biến nhất); Schedule 80 (áp cao)	Grade B SCH40:~60-90 bar tùy DN	Phổ biến cho hệ thống PCCC và công nghiệp; Grade B cơ tính cao hơn Grade A; yêu cầu thử thủy lực 100%; phổ biến trong dự án FDI Mỹ và hệ thống công nghiệp Việt Nam.
BS EN 10255 (BS 1387)	Anh / EU	Light (A1), Medium (B), Heavy (C)	Medium: ~20-30 bar Heavy: ~30-50 bar	Phổ biến nhất tại Việt Nam (sau ASTM A53), hàng Hòa Phát, Hoa Sen, Việt Đức thường theo BS EN 10255; class Medium đủ cho hầu hết công trình PCCC dân dụng và công nghiệp nhẹ.
JIS G3452	Nhật Bản	SGP (thường) SGPW (áp nước)	Áp lực nước:≤ 10 kgf/cm²(~10 bar)	Phổ biến với nhà máy Nhật tại VN; OD và WT theo hệ JIS khác với ASTM/BS ở một số DN, không lắp lẫn phụ kiện khác hệ; ít dùng cho PCCC so với ASTM A53
TCVN 5408:2007	Việt Nam	Tương đương BS 1387	Tương đương BS 1387 Medium/Heavy	Tiêu chuẩn VN dựa trên BS 1387; yêu cầu độ dày lớp kẽm ≥ 45 µm (HDG); áp dụng bắt buộc cho công trình nhà nước có kiểm định Vật liệu xây dựng; thường xuất hiện trong hồ sơ nghiệm thu công trình công

Cụ thể:

Tiêu chuẩn ASTM A53 - Tiêu chuẩn Mỹ

ASTM A53/A53M là tiêu chuẩn Mỹ cho ống thép hàn và đúc mạ kẽm nhúng nóng, áp dụng rộng rãi nhất trong hệ thống PCCC và công nghiệp tại Việt Nam.

Tiêu chuẩn này quy định hai grade: Grade A cho ứng dụng uốn và gia công; Grade B có cơ tính cao hơn (Re ≥ 205 MPa) bắt buộc cho hệ thống PCCC. Schedule 40 là độ dày tiêu chuẩn phổ biến nhất; Schedule 80 dùng khi cần chịu áp lực cao hơn. Thử thủy lực 100% hoặc kiểm tra siêu âm thay thế là yêu cầu bắt buộc trong sản xuất.

Tiêu chuẩn BS EN 10255 - Tiêu chuẩn Anh/Châu Âu

BS EN 10255:2004+A1:2007 (tiền thân là BS 1387:1985) là tiêu chuẩn phổ biến nhất cho ống thép mạ kẽm trong xây dựng dân dụng và PCCC tại Việt Nam vì phần lớn sản phẩm của Hòa Phát, Hoa Sen và Việt Đức tuân theo tiêu chuẩn này.

Ống được phân thành ba class: Light (A1) thành mỏng nhất; Medium (B) thành trung bình, phổ biến nhất; Heavy (C) thành dày nhất, chịu áp lực cao nhất. Ký hiệu in trên thân ống theo BS EN 10255 thường ghi rõ class và DN.

Tiêu chuẩn JIS G3452 - Tiêu chuẩn Nhật

JIS G3452 là tiêu chuẩn Nhật Bản cho ống thép carbon dùng trong hệ thống dẫn nước và khí thông thường, áp dụng phổ biến tại các nhà máy Nhật đầu tư tại Việt Nam.

Lưu ý: OD và WT theo JIS có thể khác với ASTM/BS ở một số DN. Ví dụ JIS DN50 có OD 60.5mm trong khi BS/ASTM là 60.3mm; sai lệch nhỏ này đủ để phụ kiện không khớp hoàn hảo. Không lắp lẫn ống JIS với phụ kiện ASTM/BS trong cùng hệ thống.

Tiêu chuẩn TCVN 5408:2007 - Tiêu chuẩn Việt Nam

TCVN 5408:2007 là tiêu chuẩn quốc gia VN cho ống thép hàn mạ kẽm nhúng nóng, được xây dựng dựa trên BS 1387. Tiêu chuẩn này có giá trị pháp lý bắt buộc trong các công trình nhà nước có kiểm định vật liệu xây dựng. Yêu cầu độ dày lớp kẽm ≥ 45 µm (ống WT < 6mm), khớp với ISO 1461. Khi hồ sơ thiết kế ghi "theo TCVN 5408", CO/CQ phải ghi rõ TCVN 5408 và kết quả đo lớp kẽm thực tế.

Các thông số quan trọng trong tiêu chuẩn ống mạ kẽm nhúng nóng

Hiểu đúng từng thông số giúp người mua đối chiếu chính xác với CO/CQ và kiểm tra thực tế khi nhận hàng:

• Đường kính ngoài (OD) và DN: OD là kích thước thực tế đo được bằng thước kẹp; DN (Nominal Diameter) là tên gọi danh nghĩa. Ví dụ DN50 có OD thực là 60.3mm, không phải 50mm. Luôn ghi theo OD mm khi đặt hàng để tránh nhầm lẫn.
• Độ dày thành ống (WT): Thông số quyết định khả năng chịu áp lực và chịu lực cơ học. BS EN 10255 Medium DN50 yêu cầu WT = 3.6mm với dung sai -0.15mm. Dùng thước panme đo tại mép cắt sau khi loại bỏ lớp kẽm để có giá trị chính xác nhất.
• Chiều dài cây ống: Tiêu chuẩn BS EN 10255 quy định chiều dài tiêu chuẩn 6.0-6.4m/cây, dung sai +100mm/-0mm. Nhà máy VN thường xuất 6.0m/cây chính xác. Ống ngắn hơn 6m mà không ghi rõ là lỗi hoặc ống thừa cắt lại.
• Trọng lượng ống: Cân trọng lượng thực tế là cách kiểm tra nhanh nhất về độ dày thành ống, ống mỏng hơn tiêu chuẩn nhẹ hơn lý thuyết. Công thức: W(kg/m) = π × t × (OD−t) × 7.85 / 1.000.000. Nếu cân 10 cây mà tổng trọng lượng thấp hơn lý thuyết > 8%, đây là dấu hiệu hàng âm dung sai.
• Độ dày lớp kẽm: Đo bằng máy đo lớp phủ (coating thickness gauge) tại 5 điểm ngẫu nhiên/cây. HDG đạt chuẩn: ≥ 45 µm trung bình, không có điểm nào < 35 µm (ISO 1461). Mạ điện phân giả HDG thường chỉ đạt 5-15 µm và không thể qua được máy đo.
• Bề mặt lớp mạ: Lớp mạ kẽm nhúng nóng có màu xám bạc, hơi xần xùi không đều màu, không bong khi cậy thử. Mạ điện phân giả sẽ bề mặt sáng bóng đều màu, bong tróc lớp kẽm khi cậy nhẹ bằng dao. Kiểm tra bằng mắt và dao nhỏ là phương pháp hiện trường nhanh nhất.

Bảng tra thông số tiêu chuẩn ống thép mạ kẽm nhúng nóng 2026

Bảng tra theo tiêu chuẩn ASTM A53/A53M-12

Thành phần hóa học				Đặc tính cơ học
C max	Mn max	P max	S max	Bền chảy ReH min (Mpa)	Bền kéo Rm (Mpa)	Độ giãn dài Amin (%)	Chiều dày lớp kẽm T (μm)
0,25	0,95	0.05	0,045	205	330	24	40÷80
Thông số kỹ thuật				Dung sai cho phép
Đường kính ngoài		D (21,3 ÷ 114,3) mm		± 1%
Độ dày thành		T (2,6 ÷ 4,5) mm		± 12,5%
Trọng lượng		Kg/m		± 10%
Chiều dài		L = 6000mm		± 12mm

Bảng tra theo tiêu chuẩn Nhật Bản JIS G3444:2015/ JIS G3466:2015

Thành phần hóa học				Đặc tính cơ học
C max	Mn max	P max	S max	Bền chảy ReH min (Mpa)	Bền kéo Rm (Mpa)	Độ giãn dài Amin (%)	Chiều dày lớp kẽm T (μm)
0,25		0,04	0,04	235	400	18	12÷27
Thông số kỹ thuật				Dung sai cho phép
Đường kính ngoài		D (21,2 ÷ 126,8) mm		D <50mm ± 0,5mm; ≥50mm ±1%
Độ dày thành		T (1,5 ÷ 3,0) mm		± 12,5% T <4mm ± 0,6mm / -0,5mm
Trọng lượng		Kg/m		± 5%
Chiều dài		L = Theo đặt hàng		± 20mm

Tiêu chuẩn Châu Âu BS EN 10255:2004 (BS 1387:1985)

Thành phần hóa học				Đặc tính cơ học
C max	Mn max	P max	S max	Bền chảy ReH min (Mpa)	Bền kéo Rm (Mpa)	Độ giãn dài Amin (%)	Chiều dày lớp kẽm T (μm)
0,2	1,4	0,035	0,03	195	320 ÷ 520	20	40÷80
Thông số kỹ thuật				Dung sai cho phép
Đường kính ngoài		D (21,3 ÷ 114,3) mm		± 1%
Độ dày thành		T (2,0 ÷ 4,5) mm		± 10%
Trọng lượng		Kg/m		± 8%
Chiều dài		L = 6000mm		± 12mm



Lưu ý: Bảng tổng hợp thông số theo BS EN 10255:2004 class Medium, tiêu chuẩn phổ biến nhất tại thị trường Hà Nội. Trọng lượng tính theo công thức W = π×t×(OD−t)×7.85/1.000.000 (kg/m), sai số ≤ 2%

So sánh ống mạ kẽm nhúng nóng đạt chuẩn và hàng không rõ tiêu chuẩn

Bảng so sánh dưới đây tổng hợp các điểm kiểm tra thực tế, áp dụng ngay khi nhận hàng để phân biệt nhanh ống HDG đạt chuẩn và hàng kém chất lượng:

Tiêu chí kiểm tra	Ống mạ kẽm nhúng nóng đạt chuẩn (Hoa Phát, Hoa Sen, SeAH tại Thép Mạnh Hải)	Hàng không rõ tiêu chuẩn / hàng giá rẻ
Độ dày lớp kẽm (HDG)	45 - 85 µm (trung bình ~55 µm), đo bằng coating gauge tại 5+ điểm/cây; tuổi thọ ngoài trời 20-50 năm.	5 - 20 µm (thực tế thường chỉ mạ lạnh hoặc mạ kẽm mỏng giả HDG); rỉ sét bề mặt sau 2-5 năm ngoài trời.
Bề mặt lớp mạ	Màu xám bạc, hơi xần xùi đặc trưng của HDG; liên kết luyện kim lớp Zn bám chắc, không bong khi cậy thử	Sáng bóng như mạ điện phân; bong tróc khi cậy thử hoặc uốn gấp; màu xám bạc giả tạo do sơn kẽm lạnh
Độ dày thành ống (WT)	WT thực tế ≥ WT danh nghĩa - dung sai tiêu chuẩn; thường -0.15mm (BS EN 10255); Cân trọng lượng thực ≈ trọng lượng lý thuyết ±5%	WT thực tế âm dung sai lớn (-0.3 đến -0.8mm);trọng lượng thực thấp hơn lý thuyết 8-20%; chịu lực và áp lực kém hơn cam kết.
Thông tin in trên thân ống	In rõ: tên nhà máy, tiêu chuẩn (ASTM A53 / BS EN 10255), Grade, DN/WT, số Heat; Ví dụ: HOA PHAT - BS EN 10255 - MEDIUM - DN50	Không in hoặc in mờ; tiêu chuẩn in là tiêu chuẩn của nhà sản xuất khác; không có số Heat để đối chiếu CO/CQ
CO/CQ và MTC	CO/CQ từ nhà máy sản xuất gốc; MTC ghi đủ: mác thép, WT thực, Z g/m², kết quả thử thủy lực, heat number	CO/CQ chung chung hoặc không có; MTC không ghi kết quả thử thủy lực; không có heat number để truy xuất
Kết quả thử thủy lực	100% ống được thử thủy lực theo tiêu chuẩn (ASTM A53: 60 bar với Grade B) hoặc miễn trừ bằng kiểm tra siêu âm.	Không có kết quả thử thủy lực; rủi ro rò rỉ khi lắp vào hệ thống PCCC áp lực
Giá tham khảo	Cao hơn hàng không rõ tiêu chuẩn ~15-30% nhưng TCO 10 năm thường thấp hơn do không phải thay thế sớm	Giá thấp ban đầu; chi phí thay thế và nhân công tháo lắp sau 3-5 năm thường cao hơn chênh lệch ban đầu.



Một số đơn vị bán ống mạ kẽm điện phân (mạ lạnh) sơn kẽm lạnh bên ngoài với giá rẻ hơn 20-30%, giả làm ống thép mạ kẽm nhúng nóng vì bề mặt sáng bóng trông đẹp hơn HDG thật.

Cách phân biệt đơn giản là cậy nhẹ mép ống bằng dao. Ống thép mạ kẽm nhúng nóng thật lớp kẽm không bong; còn mạ điện phân bong ngay. Có thể dùng thiết bị chính xác hơn là máy đo Coating gauge, ống thép mạ kẽm nhúng nóng thật ≥ 45 µm; mạ điện phân < 20 µm. Sử dụng ống thép mạ kẽm nhúng nóng giả trong hệ thống PCCC không chỉ rủi ro nghiệm thu mà còn rủi ro an toàn công trình dài hạn.

Bạn có thể tham khảo bài viết về Ống thép mạ kẽm: Phân biệt nhúng nóng và điện phân (Mạ kẽm và Mạ kẽm nhúng nóng)

Ứng dụng thực tế của ống thép mạ kẽm nhúng nóng

Ứng dụng hệ thống Phòng cháy chữa cháy

Đây là ứng dụng tiêu thụ lớn nhất của ống thép mạ kẽm nhúng nóng tại Việt Nam. QCVN 06:2022/BCA quy định ống dùng trong hệ thống chữa cháy tự động (sprinkler) phải là ống thép mạ kẽm nhúng nóng đạt tiêu chuẩn ASTM A53 Grade B hoặc BS EN 10255 Medium trở lên không được dùng ống mạ lạnh hay ống mạ kẽm không rõ tiêu chuẩn.

Lớp mạ ống thép mạ kẽm nhúng nóng bên trong ống ngăn rỉ sét tích tụ làm tắc đầu phun sau nhiều năm, yếu tố sống còn cho hệ thống an toàn. DN phổ biến: DN25, DN32, DN40, DN50 cho nhánh; DN65, DN80, DN100 cho đường ống chính.

Thép Mạnh Hải cung cấp các sản phẩm đạt tiêu chuẩn Ống thép mạ kẽm nhúng nóng ứng dụng PCCC

Ứng dụng trong các công trình ngoài trời

Ống mạ kẽm nhúng nóng là vật liệu tiêu chuẩn cho mọi ứng dụng đường ống và kết cấu tiếp xúc mưa nắng trực tiếp: cột đèn đường, biển báo, cột quảng cáo, hệ thống cấp thoát nước ngoài trời, ống dẫn nước tưới cây công viên.

Với môi trường ven biển (khoảng cách < 500m bờ biển), nên chọn lớp HDG dày (class Heavy, WT dày) để kéo dài tuổi thọ. Dòng HDG Heavy theo BS EN 10255 hoặc Schedule 80 theo ASTM A53 là lựa chọn phù hợp nhất cho khu vực này.

Nhà xưởng và công trình công nghiệp

Trong nhà xưởng, ống thép mạ kẽm nhúng nóng được dùng làm khung kết cấu nhẹ, dầm đỡ thiết bị, hệ thống ống dẫn khí nén và nước làm mát. Lớp mạ HDG giúp ống chịu được hơi ẩm từ quá trình sản xuất và môi trường nhà máy có hóa chất nhẹ. Nhà xưởng có hơi axit hoặc kiềm nồng độ cao cần ống inox 316, không phải ống mạ kẽm vì axit và kiềm mạnh phá hủy lớp kẽm.

Kết cấu phụ như lan can, hàng rào, mái che

Ống tròn và ống hộp mạ kẽm nhúng nóng là vật liệu phổ biến nhất cho lan can cầu thang ngoài trời, hàng rào nhà máy, mái che sân vườn và kệ giá kho.

So với ống thép đen (cần sơn định kỳ 3-5 năm/lần), ống HDG không cần bảo trì thêm trong 15-25 năm đầu giúp tiết kiệm đáng kể chi phí nhân công và vật liệu sơn trong vòng đời công trình. Tại điểm cắt và hàn, cần xử lý sơn kẽm lạnh trong vòng 24 giờ để duy trì liên tục lớp bảo vệ.

Thép Mạnh Hải là tổng kho Ống thép mạ kẽm nhúng nóng đúng tiêu chuẩn, giao ngay tại Hà Nội. Tồn kho sẵn DN15–DN200 theo BS EN 10255 và ASTM A53 Grade B. CO/CQ từ nhà máy gốc (Hòa Phát, Hoa Sen, SeAH) kèm heat number.  Tư vấn chọn đúng tiêu chuẩn miễn phí.

BÁO GIÁ ỐNG THÉP MẠ KẼM NHÚNG NÓNG - PHẢN HỒI NGAY TRONG 2 GIỜ!

Thông tin liên hệ:

CÔNG TY TNHH SẢN XUẤT VÀ THƯƠNG MẠI THÉP MẠNH HẢI

Trụ sở:

• Văn phòng 1: A1, ĐCN Phùng Xá, Xã Phùng Xá, Huyện Thạch Thất, Hà Nội
• Văn phòng 2: Số 2 - Tổ 3 - Phúc Lợi - Long Biên - Hà Nội

Hotline/Zalo: 0969 816 326 - 0968 410 236.

Email: manhhaisteel@gmail.com

Website: https://thepmanhhai.com

Facebook: Công Ty TNHH Sản Xuất & Thương Mại Thép Mạnh Hải

Bản đồ chỉ đường: Google Map chỉ đường Thép Mạnh Hải.

Đội ngũ Thép Mạnh Hải luôn sẵn sàng đón tiếp và tư vấn nhiệt tình cho mọi yêu cầu của quý khách hàng!
