Van bướm điều khiển điện 24VDC | Van bướm 24VDC là gì | Các loại Van Bướm điều khiển điện

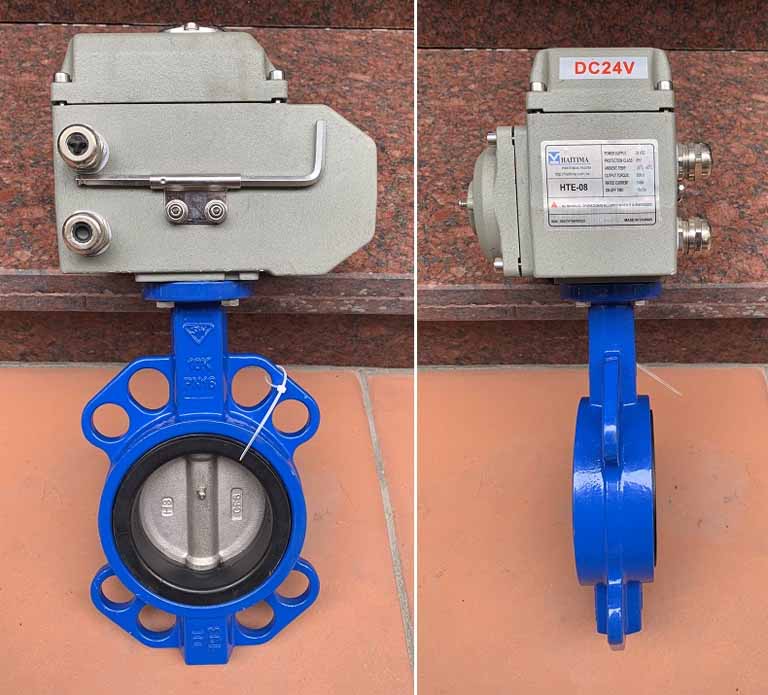

Van bướm 24VDC là loại van bướm được điều khiển bằng động cơ điện sử dụng nguồn điện một chiều (DC) có điện áp 24V. Đây là một loại van tự động, thay thế cho các loại van bướm thủ công (tay kẹp, tay quay) để điều khiển dòng chảy của chất lỏng hoặc khí trong các hệ thống đường ống.

----------------------------------------------------------------------------------------

Đặc điểm nổi bật của van bướm 24VDC:

• Nguồn điện an toàn: Sử dụng nguồn điện 24VDC, van này an toàn hơn nhiều so với các loại van dùng điện áp cao (220V, 380V), giảm thiểu rủi ro chập điện, giật điện, đặc biệt trong môi trường ẩm ướt hoặc có yêu cầu chống cháy nổ.

• Vận hành tự động: Van hoạt động tự động thông qua tín hiệu điều khiển điện, cho phép đóng/mở van từ xa hoặc tích hợp vào các hệ thống điều khiển tự động như PLC.

• Cơ chế hoạt động: Động cơ điện 24VDC tạo ra mô-men xoắn, truyền động đến trục van để xoay đĩa van 90 độ, từ đó điều chỉnh trạng thái đóng hoặc mở hoàn toàn (kiểu ON/OFF). Một số loại van cao cấp hơn có thể điều khiển tuyến tính (tùy chỉnh góc mở) để điều tiết lưu lượng.

• Ứng dụng: Van bướm 24VDC được sử dụng rộng rãi trong nhiều ngành công nghiệp và dân dụng, bao gồm:

  • Hệ thống cấp thoát nước, xử lý nước thải.

  • Hệ thống phòng cháy chữa cháy (PCCC).

  • Ngành công nghiệp hóa chất, dầu khí.

  • Các hệ thống tự động hóa trong sản xuất, tòa nhà.

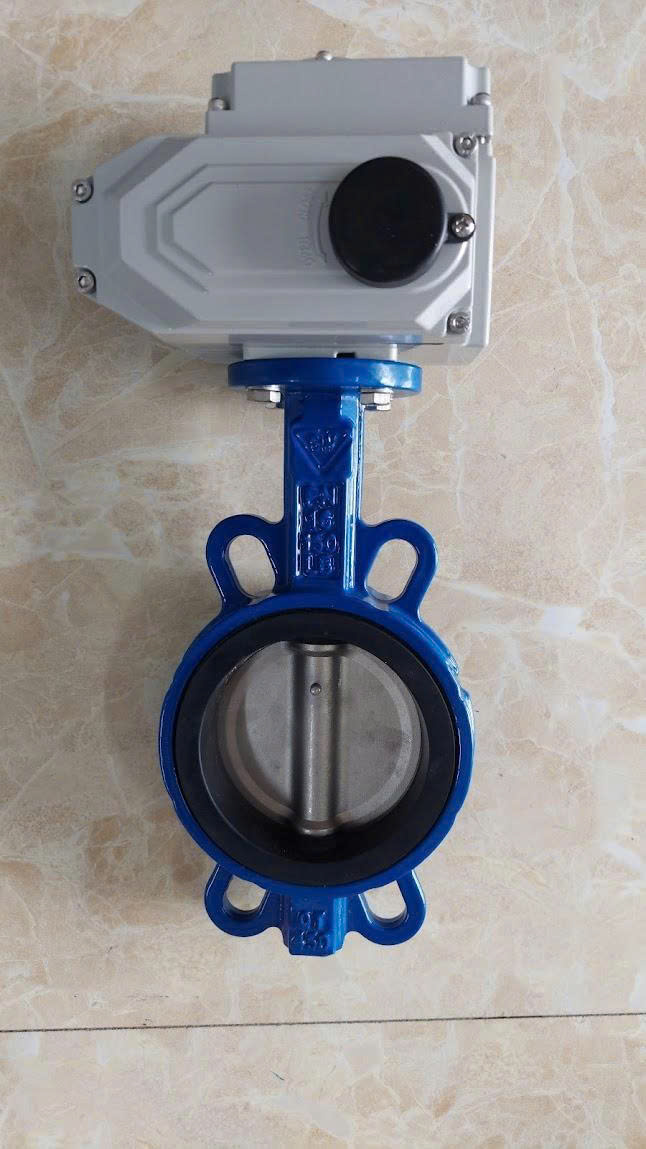

Cấu tạo cơ bản:

• Thân van: Phần chính của van, thường làm bằng gang, inox, hoặc nhựa, có chức năng chịu áp lực và kết nối với đường ống.

• Đĩa van: Phần đĩa hình cánh bướm nằm bên trong thân van, có thể xoay để điều khiển dòng chảy.

• Trục van: Nối đĩa van với bộ truyền động điện.

• Bộ truyền động điện 24VDC: Bao gồm mô-tơ điện, hộp số giảm tốc, và các bộ phận điều khiển khác, giúp chuyển đổi tín hiệu điện thành chuyển động cơ học.

• Gioăng làm kín: Đảm bảo van kín khít khi đóng, ngăn rò rỉ.

Các loại điện áp phổ biến nhất cho van bướm điều khiển điện bao gồm:

• 24VDC/VAC: Phổ biến nhất cho các hệ thống yêu cầu độ an toàn cao, đặc biệt trong môi trường ẩm ướt hoặc gần con người. Điện áp thấp giúp giảm thiểu rủi ro chập điện, giật điện. Thường được dùng trong các hệ thống tự động hóa nhỏ, phòng cháy chữa cháy, và các hệ thống dân dụng.

• 110V/220V AC: Điện áp này rất thông dụng trong sản xuất và dân dụng. Loại van dùng điện áp này thường được sử dụng trong các hệ thống công nghiệp vừa và lớn, nơi đã có sẵn nguồn điện xoay chiều.

• 380V AC (3 pha): Loại điện áp này thường được dùng cho các van bướm có kích thước lớn, từ DN300 trở lên. Động cơ điện 3 pha mạnh mẽ hơn, cung cấp đủ mô-men xoắn để đóng/mở van một cách hiệu quả, thích hợp cho các ứng dụng công nghiệp nặng, đường ống lớn.

1. Phân loại theo Cơ chế điều khiển

Đây là cách phân loại phổ biến nhất, dựa trên cách thức van hoạt động khi nhận tín hiệu điện.

• Van bướm 24VDC ON/OFF: * Loại này chỉ có hai trạng thái: đóng hoàn toàn (mở 0%) hoặc mở hoàn toàn (mở 100%).

  • Khi được cấp điện, van sẽ tự động xoay cánh bướm đến vị trí đóng hoặc mở cuối cùng và ngắt nguồn nhờ công tắc hành trình.

  • Thiết kế đơn giản, giá thành phải chăng, thích hợp cho các ứng dụng chỉ cần bật hoặc tắt dòng chảy, như hệ thống cấp thoát nước, PCCC, và các hệ thống đơn giản khác.

• Van bướm 24VDC Tuyến tính (Modulating): * Loại này có khả năng điều tiết lưu lượng dòng chảy bằng cách đóng mở theo nhiều góc độ khác nhau, từ 0% đến 100%.

  • Bộ điều khiển điện tuyến tính nhận tín hiệu analog (phổ biến là 4-20mA hoặc 0-10VDC) để điều chỉnh góc mở của van.

  • Thích hợp cho các hệ thống phức tạp yêu cầu kiểm soát chính xác lưu lượng, áp suất, hoặc nhiệt độ, như trong các nhà máy hóa chất, xử lý nước, hoặc hệ thống HVAC. Loại này có giá thành cao hơn loại ON/OFF.

2. Phân loại theo Vật liệu chế tạo

Vật liệu thân van và đĩa van được lựa chọn tùy theo môi trường làm việc của hệ thống.

• Van bướm thân gang: * Phổ biến và có giá thành hợp lý nhất.

  • Thường được dùng trong các hệ thống nước sạch, nước thải đã qua xử lý.

  • Đĩa van có thể làm bằng gang hoặc inox.

• Van bướm thân inox: * Có khả năng chống ăn mòn cao.

  • Được sử dụng trong các môi trường có tính ăn mòn như hóa chất, nước biển, thực phẩm, đồ uống.

  • Có thể được chia nhỏ thành inox 304 và inox 316, với inox 316 có khả năng chống ăn mòn tốt hơn.

• Van bướm thân nhựa: * Thường làm từ nhựa uPVC, PVC, cPVC.

  • Chống ăn mòn tuyệt đối, thích hợp cho các môi trường axit, kiềm mạnh.

  • Nhược điểm là khả năng chịu nhiệt và áp lực thấp hơn các loại vật liệu kim loại.

3. Lựa chọn thương hiệu và nhà cung cấp

Để đảm bảo chất lượng, bạn nên chọn THÉP MẠNH HẢI để tư vấn mua van từ các thương hiệu uy tín. Một số thương hiệu phổ biến và được đánh giá cao trên thị trường Việt Nam bao gồm:

• Hàn Quốc: Wonil, Kosaplus.

• Đài Loan: Haitima, Wyeco.

• Châu Âu: AUT, KBV.

Việc chọn nhà cung cấp chính hãng, có đầy đủ giấy tờ CO, CQ cũng rất quan trọng để tránh mua phải hàng kém chất lượng.
