Thép ống hàn là gì? Phân biệt Thép ống đúc và Thép ống hàn

Theo quy trình sản xuất, ống thép thường được chia thành hai loại chính là thép ống đúc và thép ống hàn. Mỗi loại ống thép đều có đặc tính hiệu suất và lĩnh vực ứng dụng riêng. Trong bài viết này, Thép Mạnh Hải sẽ giới thiệu chi tiết Thép ống hàn là gì và giúp các bạn phân biệt thép ống đúc và thép ống hàn cụ thể.

1. Thép ống hàn là gì?

Thép ống hàn, tiếng Anh là Welded Pipe/Welded Steel Pipe là loại ống thép có một hoặc hai mối hàn, được sản xuất bằng các quy trình hàn. Đặc điểm nhận dạng cốt yếu của dòng thép ống hàn là sự tồn tại của đường hàn (weld seam) chạy dọc/xoắn quanh thân ống.

Nguyên liệu thô để sản xuất ống thép hàn thường là thép tấm hoặc thép cuộn. Đầu tiên, thép tấm hoặc thép cuộn được cắt theo chiều rộng phù hợp với đường kính ống yêu cầu. Sau đó, thông qua quá trình tạo hình, nó được uốn tạo hình, cán thành hình trụ, rồi hai mép thép nối với nhau bằng mối hàn được thực hiện bằng phương pháp hàn thích hợp.

Các phương pháp hàn phổ biến bao gồm hàn điện trở (ERW), hàn hồ quang chìm (SAW) và hàn nóng chảy điện (EFW). Tùy thuộc vào hướng của mối hàn, ống hàn có thể được phân loại thành loại mối hàn dọc (ERW, LSAW và EFW) và loại mối hàn xoắn ốc (SSAW).

Tại Việt Nam, thép ống hàn là vật tư không thể thiếu cho hàng nghìn công trình xây dựng, khu công nghiệp và dự án hạ tầng đang triển khai đồng thời trên cả nước. Nó được sản xuất nội địa bởi các nhà máy như Hòa Phát, Vinapipe, SeAH Việt Nam, Việt Đức và nhiều đơn vị khác. Theo số liệu của Hiệp hội Thép Việt Nam (VSA), sản lượng bán hàng ống thép cả nước năm 2024 đạt khoảng 2.55 triệu tấn, trong đó ống hàn chiếm tỷ trọng áp đảo.

Quy trình sản xuất thép ống hàn

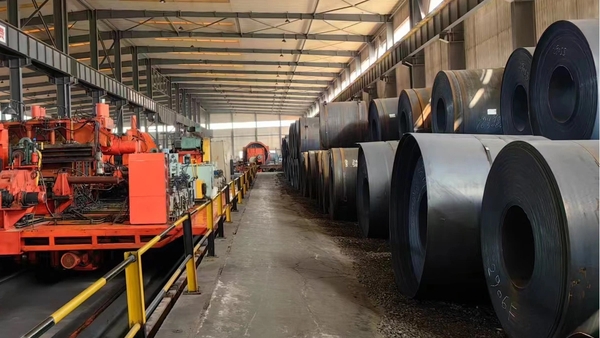

Quá trình sản xuất ống hàn bắt đầu từ cuộn thép cán nóng hoặc thép tấm cán nguội, đi qua dây chuyền tạo hình và hàn liên tục. Toàn bộ quy trình từ nguyên liệu đến ống thành phẩm diễn ra trên một dây chuyền liên tục với tốc độ cao.

Cụ thể, quy trình sản xuất thép ống hàn chi tiết gồm 6 bước kế tiếp nhau:

(1) Xả cuộn thép dải → (2) Nắn thẳng và căn chỉnh biên → (3) Tạo hình ống qua hệ thống con lăn thường gồm 7–12 cặp con lăn) → (4) Hàn mép dọc bằng công nghệ hàn tại điểm ghép của hai mép thép → (5) Làm phẳng đường hàn bên ngoài và trong, kiểm tra kĩ → Cắt theo chiều dài, kiểm tra kích thước và đóng gói.

Toàn bộ quy trình từ cuộn đến ống thành phẩm mất chưa đến 30 giây trên mỗi mét ống đối với dây chuyền sản xuất tự động, tốc độ cao. Đây là năng suất mà ống đúc không thể cạnh tranh được cũng như là lí do chi phí sản xuất ống hàn thấp hơn đáng kể so với ống đúc.

Như đã giới thiệu có ba công nghệ hàn ống thép, tại Việt Nam, trên thị trường hiện nay có hai công nghệ hàn ống phổ biến nhất:

Tiêu chí	Hàn điện trở ERW	Hàn hồ quang chìm SAW
Nguyên lý hàn	Dòng điện tần số cao (100-400 kHz) nung chảy hai mép thép và ép lại và không dùng vật liệu hàn bổ sung.	Hồ quang chìm dưới lớp thuốc hàn (flux), dùng dây hàn bổ sung, mối hàn rộng và sâu hơn.
Phạm vi OD	OD 10mm - 610mm (phổ biến: D21 - D219).	OD 406mm - 3048mm (ống lớn: D500+).
Tốc độ sản xuất	Cao, đạt 10-30 m/phút, phù hợp sản xuất hàng loạt.	Thấp hơn với tốc độ 0.5-2.5 m/phút, dùng cho ống đường kính lớn, thành dày.
Chất lượng mối hàn	Tốt, được kiểm tra UT liên tục trực tuyến; hệ số chất lượng E=1.0 nếu đạt ASTM A53.	Rất tốt với mối hàn sâu, bề rộng, hệ số E=1.0; phù hợp áp lực cao.
Chi phí	Thấp với công nghệ tự động hóa cao, ít phế liệu.	Cao hơn, năng suất thấp, tiêu hao vật liệu hàn hơn so với hàn điện trở.
Ưu điểm chính	Đường hàn tinh tế, độ chính xác cao, giá thành rẻ.	Mối hàn cực kỳ chắc chắn, chịu lực tốt, áp dụng cho ống dày.
Ứng dụng điển hình	Kết cấu thép, đường ống dẫn nước/khí áp thấp-trung bình, D21–D219	Đường ống dẫn dầu khí đường kính lớn, ống dẫn nước đô thị D500+, đường hầm.

Đặc điểm nhận dạng thép ống hàn

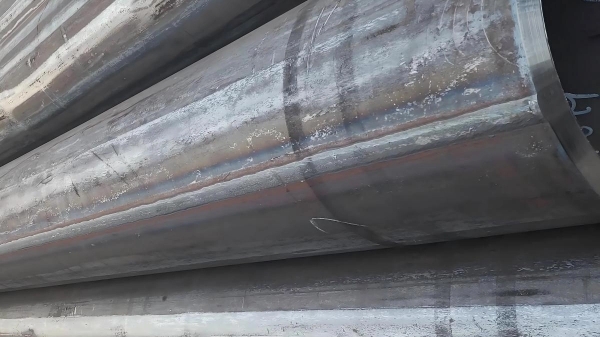

Như đã nói ở trên, cách đơn giản và trực quan nhất để nhận biết ống hàn là quan sát đường hàn dọc thân ống chạy suốt chiều dài. Với ống thép hàn hiện đại, đường hàn thường đã được phẳng hóa bên ngoài và bên trong, nên có thể không nổi lên rõ ràng. Nhưng khi nhìn dọc theo chiều dài ống hoặc soi sáng xiên, đường hàn vẫn có thể nhận ra qua sự thay đổi màu sắc và kết cấu bề mặt tại vùng hàn thường sáng hơn hoặc đều màu hơn phần thân ống còn lại.

Về mặt cảm quan, bề mặt của ống thép hàn thường có độ bóng và độ đồng đều về độ dày thành ống tốt hơn so với ống thép đúc do được cán từ thép lá.

Ngoài ra, trên thân ống và trên tem nhãn và CO/CQ (chứng chỉ chất lượng), ống hàn thép thường được ký hiệu rõ ràng:

• Theo ASTM A53 là "Type E" (Electric-resistance welded) hoặc "Type F" (Furnace-butt welded);
• Theo JIS G3444 là ký hiệu "STK" kèm mác thép (STK290, STK400, STK490);
• Theo API 5L là chữ "W" (Welded pipe) đứng sau Grade, ví dụ "API 5L Grade B PSL1 Welded".

Nếu CO/CQ không ghi rõ loại hàn hay đúc, đây là thiếu sót cần yêu cầu nhà cung cấp bổ sung trước khi ký biên bản nghiệm thu.

Mẹo nhận dạng nhanh tại công trường: Chạm tay dọc theo thân ống vuông góc với chiều dài, nếu cảm nhận được một gờ nhỏ hoặc đường nổi chạy suốt thân ống, đó là ống hàn. Nếu bề mặt hoàn toàn đồng đều không có bất kỳ gờ nào, đó nhiều khả năng là ống đúc. Phương pháp kiểm tra chính xác hơn là dùng máy siêu âm (UT) quét ngang thì mối hàn sẽ hiện ra rõ ràng trong màn hình thiết bị UT.

Phân loại ống hàn theo tiêu chuẩn và ứng dụng

Ống hàn được phân loại theo ba nhóm ứng dụng chính, mỗi nhóm có hệ tiêu chuẩn và yêu cầu kiểm tra chất lượng riêng biệt.

• Nhóm 1: Ống hàn kết cấu: Sản xuất theo JIS G3444 (mác STK290-STK540) hoặc TCVN 7571, dùng làm cột, xà, trụ, giàn giáo và cấu kiện kết cấu thép nói chung. Yêu cầu chính là độ bền kéo và uốn nguội, không yêu cầu thử thủy lực bắt buộc vì ống không chịu áp lực nội.
• Nhóm 2: Ống hàn dẫn dầu/khí/nước: Sản xuất theo ASTM A53 Grade B Type E, ASTM A135, API 5L. Bắt buộc thử thủy lực từng ống hoặc kiểm tra UT liên tục mối hàn. Hệ số chất lượng mối hàn E = 1.0 khi kiểm tra đầy đủ, E = 0.85 nếu chỉ thử thủy lực. Bởi hệ số E này ảnh hưởng trực tiếp đến áp suất làm việc tối đa được phép theo công thức Barlow.
• Nhóm 3: Ống hàn mạ kẽm: Ống được nhúng mạ kẽm sau khi sản xuất theo JIS G3442 (SGPW) hoặc ASTM A53 và mạ theo ASTM A123/A153. Dùng cho đường ống cấp nước, PCCC và kết cấu ngoài trời với khả năng chống gỉ bề mặt ngoài tốt.

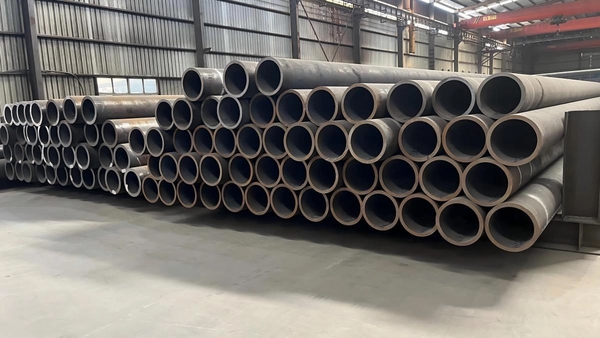

2. Thép ống đúc là gì? Đặc tính kỹ thuật thép ống đúc

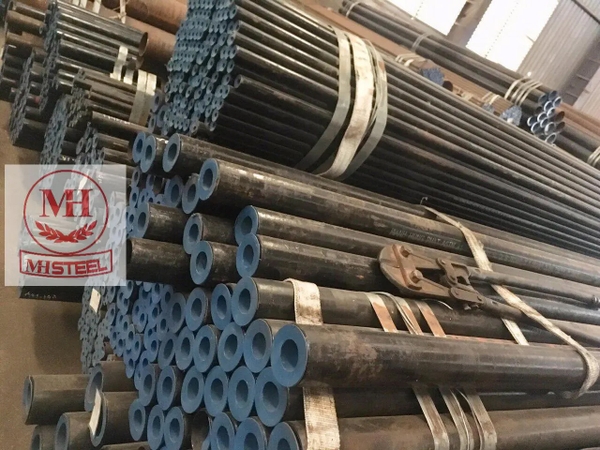

Thép ống đúc, tiếng Anh là Seamless Steel Pipe là loại ống thép được sản xuất từ phôi thép đặc hình trụ bằng cách đùn hoặc xuyên lỗ ở nhiệt độ cao để tạo ra ống có cấu trúc liền mạch, không có bất kỳ mối hàn nào trên toàn bộ thân ống.

Chính cấu trúc nguyên khối liền mạch này đã tạo nên ưu thế tuyệt đối của ống thép đục về khả năng chịu áp lực, độ bền cơ học và trong nhiệt độ khắc nghiệt. Ống đúc là giải pháp hàng đầu cho các hệ thống yêu cầu sự an toàn tuyệt đối, nơi mà một rò rỉ nhỏ tại mối hàn cũng có thể dẫn đến thảm họa kỹ thuật.

Do vậy, ống đúc chiếm tỷ trọng nhỏ hơn nhiều trong tổng sản lượng ống thép toàn cầu (khoảng 20-30%) nhưng giá trị thị trường tương đối cao vì ống đúc phục vụ các ngành công nghiệp chiến lược: dầu khí, nhiệt điện, hóa dầu, đóng tàu và quốc phòng.

Tại Việt Nam, ống đúc chủ yếu được nhập khẩu từ Nhật Bản (Nippon Steel, Sumitomo), Hàn Quốc (POSCO, Hyundai Steel), Đức (Vallourec, Mannesmann) và Trung Quốc (Baosteel, TPCO).

Quy trình sản xuất ống đúc

Công nghệ sản xuất ống đúc hiện đại phổ biến nhất là quy trình Mannesmann (đặt theo tên hai anh em kỹ sư người Đức Reinhard và Max Mannesmann, phát minh năm 1885 và vẫn là nền tảng của 80% sản lượng ống đúc toàn cầu đến ngày nay).

Quy trình chế tạo ống đúc đòi hỏi kỹ thuật cao và hệ thống máy móc phức tạp hơn nhiều so với ống hàn. Quy trình gồm bốn giai đoạn chính:

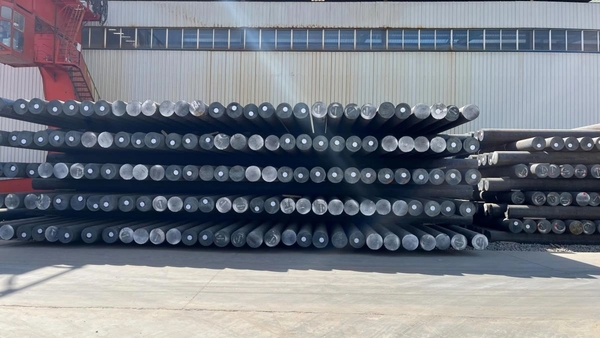

Giai đoạn 1: Phôi thép đặc hình trụ đường kính 100-400mm được nung đến nhiệt độ 1,200-1,280°C trong lò nung liên tục. Thép sẽ sang trạng thái dẻo hoàn toàn nhưng vẫn giữ được hình dạng rắn, tương tự đất sét đã nung sơ bộ trước khi tạo hình.

Giai đoạn 2: Phôi nóng được đẩy qua hai trục cán nghiêng quay ngược chiều tạo ra chuyển động vừa tịnh tiến vừa quay của phôi. Chuyển động xoắn ốc này tạo ra ứng suất kéo tại tâm phôi, và một mũi xuyên tâm đặt ở giữa sẽ tạo ra lỗ rỗng. Có thể hiểu, ống thép đúc không mối hàn là do lỗ được tạo ra bằng biến dạng dẻo chứ không phải cắt hay hàn.

Giai đoạn 3: Ống thô sau xuyên lỗ có thành dày không đều và OD chưa chính xác, được đưa qua hệ thống máy cán kéo dài và cán định kích thước để đạt OD và t chính xác theo yêu cầu. Với ống thành mỏng (t/D < 0.1) hoặc ống đường kính nhỏ (OD < 60mm), thường bổ sung bước cán nguội để đạt dung sai kích thước và độ nhẵn bề mặt chặt chẽ hơn.

Giai đoạn 4: Ống sau cán được ủ hoặc thường hóa để loại bỏ ứng suất dư và phục hồi cơ tính sau biến dạng. Kiểm tra 100% bao gồm: thử thủy lực từng ống, đo độ thẳng, kiểm tra bề mặt bằng EMI (Electromagnetic Inspection) và UT. Toàn bộ dữ liệu được gắn với heat number của từng phôi để đảm bảo truy xuất nguồn gốc hoàn toàn.

Có thể thấy, quá trình sản xuất thép ống đúc không chỉ loại bỏ hoàn toàn rủi ro từ mối hàn mà còn giúp cấu trúc thép trở nên đồng nhất, gia tăng đáng kể khả năng chịu tải trọng động.

Ưu điểm vượt trội của ống đúc trong môi trường áp suất cao

Lợi thế lớn nhất của ống đúc chính là khả năng chịu áp suất làm việc cực lớn mà không lo bị nứt vỡ hay biến dạng tại các mối hàn như ở ống hàn. Do có cấu tạo đồng nhất 360 độ, ống đúc có thể chịu được áp lực bên trong và bên ngoài đều nhau, giúp hệ thống vận hành ổn định trong các điều kiện khắc nghiệt.

Bên cạnh đó, khả năng chịu nhiệt của ống đúc cũng rất ấn tượng, cho phép nó sử dụng được trong các lò hơi, hệ thống dẫn hơi nước áp suất cao mà vẫn đảm bảo hệ số an toàn tối đa.

So với ống thép đúc, ống thép hàn dễ bị hư hại hơn khi:

• Nhiệt độ dao động lớn và lặp lại trong hệ thống hơi nước hoặc lò nung, các ứng suất dư trong vùng ảnh hưởng nhiệt của mối hàn tích lũy theo thời gian và hình thành vết nứt.
• Nhiệt độ hàn không đủ cao hoặc lực ép không đủ mạnh, để lại lớp oxide giữa hai mép thép sau khi hàn không dễ nhận ra, dẫn đến nứt vỡ ống trong quá trình sử dụng sau này.
• Tồn tại mối hàn nên có nguy cơ ăn mòn cao do vùng hàn ứng suất dư cao và vi cấu trúc cục bộ đặc biệt nhạy với các hóa chất như H₂S theo định nghĩa NACE MR0175.
• Tồn tại các cấu trúc hạt tinh thể khác biệt tại mối hàn (từ vật liệu hàn, trong quá trình sản xuất lẫn vào) so với kim loại nền do nung và làm nguội cục bộ cực nhanh. Dẫn đến không đồng bộ về khả năng chịu lực, độ cứng, dẻo dai của cả ống.


Ống thép đúc, với cấu trúc thép đồng nhất sau quá trình biến dẻo và không có mối hàn nên hoàn toàn không bị ảnh hưởng bởi các tác động trên.

Tiêu chuẩn ASTM A106, API 5L áp dụng cho ống đúc

Hai tiêu chuẩn áp dụng phổ biến trong hồ sơ kỹ thuật ống đúc là ASTM A106 và API 5L. Hai tiêu chuẩn này có phạm vi ứng dụng khác nhau hoàn toàn và không thể thay thế lẫn nhau trong đặc tả kỹ thuật:

ASTM A106 Grade A/B/C - Ống đúc cho dịch vụ áp lực nhiệt độ cao: Đây là tiêu chuẩn cho ống đúc dùng trong hệ thống hơi nước, nước nóng, khí áp suất và các lưu chất nhiệt độ cao trong nhà máy điện, nhà máy hóa chất và lọc dầu. Grade B (phổ biến nhất) có giới hạn chảy tối thiểu 240 MPa, giới hạn bền 415 MPa và cho phép làm việc đến +538°C theo ASME B31.1. Grade C nâng lên đến +595°C. Tiêu chuẩn này không có yêu cầu về hàm lượng hóa học cho dịch vụ Hydrogen Partial Pressure (H₂S). Nếu có yêu cầu này cần bổ sung NACE MR0175 hoặc ISO 15156.

API 5L Grade B đến X80 - Ống truyền tải dầu khí: API 5L là tiêu chuẩn chuyên biệt cho đường ống truyền tải dẫn dầu thô, khí tự nhiên và khí ngưng tụ. Phân loại theo hai mức sản phẩm: PSL1 (Product Specification Level 1, yêu cầu cơ bản, phù hợp đường ống áp suất trung bình) và PSL2 (yêu cầu bổ sung về CVN test, NDT 100%, PWHT khi cần và kiểm soát hàm lượng lưu huỳnh < 0.003%). PSL2 là bắt buộc cho tất cả đường ống dẫn khí offshore và đường ống onshore áp suất vận hành > 10 MPa tại Việt Nam theo quy định của Petrovietnam. Grade X52 (Fy ≥ 359 MPa), X65 (Fy ≥ 448 MPa) là hai Grade phổ biến nhất trong dự án dầu khí nội địa.

Ngoài ra, còn có tiêu chuẩn ASTM A335 Grade P11/P22/P91/P92 với ống đúc hợp kim cho nhiệt độ rất cao. Đây là nhóm tiêu chuẩn hầu như chỉ dùng trong ngành nhiệt điện tại các nhà máy nhiệt điện thế hệ mới. Về cơ bản thì không có loại ống hàn nào đáp ứng được theo tiêu chuẩn này.

3. So sánh chi tiết thép ống hàn và ống đúc

Bảng so sánh dưới đây tổng hợp 11 tiêu chí kỹ thuật và kinh tế quan trọng nhất giữa hai dòng sản phẩm. Đây là tài liệu tham khảo có thể đưa vào hồ sơ kỹ thuật hoặc dùng trong buổi họp lựa chọn vật tư để giải thích quyết định cho chủ đầu tư:

Tiêu chí so sánh	Ống thép hàn	Ống thép đúc
Phôi thép đầu vào	Thép dải, thép tấm (cuộn)	Phôi thép tròn đặc
Phương pháp sản xuất	Cuộn và hàn theo quy trình: Cuộn thép dải → Tạo hình liên tục qua con lăn → Hàn mép dọc bằng ERW hoặc SAW → Cắt theo chiều dài.	Đùn, kéo, cán nóng/nguội theo quy trình: Phôi thép đặc hình trụ → Đùn qua khuôn hoặc cán nguội.
Mối hàn dọc thân	Có 1 đường hàn dọc/xoắn chạy suốt chiều dài ống, có thể nhìn thấy khi kiểm tra cẩn thận.	Không có mối hàn nào, cấu trúc kim loại liên mạch và đồng nhất 360°.
Áp suất làm việc tối đa	Đến ~150 bar (ERW Grade B) với t/D ≥ 5%; hệ số chất lượng E = 1.0 khi UT đầy đủ (Giới hạn tại mối hàn).	Đến 300-500 bar tùy mác thép và độ dày; không bị giới hạn bởi mối hàn.
Nhiệt độ làm việc	ASTM A53: -29°C đến +260°C; A333 cho nhiệt độ âm sâu	A106 Grade C: đến +600°C liên tục; A335 (P91/P92): đến +650°C
Độ đồng đều thành ống	Cao với công nghệ hàn hiện đại đạt dung sai ±10%.	Cao hơn với dung sai ±12.5% (tiêu chuẩn) nhưng không có vùng yếu tại mối hàn.
Phạm vi OD sản xuất	OD 10mm - 3,048mm (SAW); phổ biến: D21 - D610	OD 6mm - 660mm; chi phí tăng nhanh với OD > 400mm
Tính sẵn có tại Việt Nam	Có sẵn với các đơn vị như Hòa Phát, Vinapipe, SeAH VN sản xuất nội địa	Phần lớn nhập khẩu với thời gian giao hàng dài hơn
Giá thành	Thấp hơn, cạnh tranh	Cao hơn 35-60% cùng quy cách do quy trình sản xuất phức tạp hơn.
Hệ số chất lượng E (ASME)	E = 1.0 khi kiểm tra UT liên tục; E = 0.85 nếu không kiểm tra NDT.	E = 1.0 luôn, không có mối hàn nên không cần kiểm tra riêng.
Kiểm định chất lượng	CO/CQ và UT báo cáo mối hàn; heat number theo lô.	CO/CQ và hydrostatic test mỗi ống; heat number từng ống.

So sánh về độ bền và khả năng chịu áp suất

Về mặt kỹ thuật, ống thép đúc luôn được đánh giá cao hơn về ngưỡng áp suất tối đa. Do không có mối hàn, ống đúc không bị giới hạn bởi hệ số an toàn của đường hàn (thường ống hàn chỉ đạt 80-85% khả năng chịu lực so với ống đúc cùng độ dày).

Trong các môi trường có rung động mạnh hoặc áp suất thay đổi đột ngột, ống đúc thể hiện sự bền bỉ vượt trội, giảm thiểu nguy cơ nứt dọc thân ống, vốn là một rủi ro tiềm ẩn thường gặp ở các dòng ống hàn.

Để các bạn hiểu rõ hơn, Thép Mạnh Hải lấy một ví dụ minh họa:

Để tính áp suất làm việc tối đa cho phép, các kỹ sư thường sử dụng công thức Barlow (từ tiêu chuẩn ASME B31.3):

P = (2 × S × t × E × Y) / D

Trong đó:

• P = áp suất làm việc tối đa (MPa);
• S = giới hạn chảy cho phép = Fy/3 (MPa);
• t = độ dày thành (mm);
• E = hệ số chất lượng mối hàn (1.0 hoặc 0.85);
• Y = hệ số giảm độ dày (0.4–0.7 tùy nhiệt độ);
• D = OD (mm).

Cùng ống D114×5.0mm, thép Grade B (Fy = 240 MPa), nhiệt độ thường (Y=0.4):

• Ống thép đúc (E=1.0): P_max = 2×(240/3)×5.0×1.0×0.4 / 114.3 = 11.2 MPa = 112 bar.
• Ống hàn có UT 100% (E=1.0): P_max = 112 bar bằng ống đúc.

Tuy nhiên sự tương đồng này chỉ đúng ở nhiệt độ thường. Khi nhiệt độ tăng lên trên 350°C, giới hạn chảy của thép carbon (Grade B/STK400) dùng cho ống thép hàn giảm mạnh trong khi thép hợp kim Cr-Mo dùng cho ống đúc P11/P22 duy trì độ bền tốt hơn nhiều. Hệ số Y trong công thức Barlow tăng từ 0.4 lên 0.7 khi nhiệt độ vượt 450°C, dẫn đến P_max giảm đáng kể.

So sánh về giá thành và tính kinh tế

Xét về góc độ kinh tế, thép ống hàn chiếm ưu thế tuyệt đối nhờ quy trình sản xuất đại trà và chi phí nguyên liệu đầu vào thấp hơn. Điều này giúp chủ đầu tư tiết kiệm được một khoản ngân sách lớn khi dùng trong các hạng mục không đòi hỏi khắt khe về áp suất.

Cụ thể: với ống D76×4.0mm Grade B, ống đúc đắt hơn ống hàn khoảng 35-50% trên mỗi kg. Với D219×6.0mm, chênh lệch lên đến 55-70%. Với D610 và lớn hơn, ống đúc về cơ bản không còn là lựa chọn khả thi về kinh tế vì ống hàn SAW không có đối thủ ở đường kính lớn.

Tuy nhiên khi tính tổng chi phí vòng đời (LCC) thay vì chỉ giá mua, ống đúc lại là khoản đầu tư thông minh vì ít xảy ra sự cố hỏng hóc, giúp hệ thống hoạt động xuyên suốt không gián đoạn.

Như trong hệ thống đường ống dầu khí offshore có vòng đời 25-30 năm, các chi phí kiểm tra định kỳ cho đường ống thép hàn thường cao hơn nhiều so với đường ống thép đúc vì cần giám sát mối hàn liên tục. Chi phí sửa chữa một điểm rò rỉ trên đường ống có thể lên đến hàng triệu USD mỗi lần dừng sản xuất.

Từ góc độ chi phí gia công, ống thép hàn dễ hàn nối hiện trường hơn do độ dày thành đồng đều và vi cấu trúc đồng nhất theo chu vi. Ống đúc, đặc biệt là P91/P92, yêu cầu các thợ hàn có trình độ cao thực hiện với quy trình hàn và chế độ nhiệt luyện sau hàn nghiêm ngặt, làm tăng đáng kể chi phí thi công đường ống dù chi phí vật liệu đã được kiểm soát.

So sánh về phạm vi ứng dụng thực tế

Rõ ràng, có những dự án có thể sử dụng cả hai loại và có những dự án chỉ có thể sử dụng ống thép đúc/ống thép hàn. Ranh giới ứng dụng giữa ống hàn và ống đúc không phải là đường thẳng cứng nhắc mà là một vùng chuyển tiếp phụ thuộc vào bốn yếu tố đồng thời: áp suất làm việc, nhiệt độ, môi trường lưu chất (ăn mòn hay không) và yêu cầu pháp lý của ngành.

Trong vùng chuyển tiếp (áp suất 50–150 bar, nhiệt độ 100-250°C, môi trường không ăn mòn), cả hai loại đều có thể sử dụng nếu kiểm định đúng yêu cầu, việc sử dụng loại nào phụ thuộc vào kinh tế và mức độ rủi ro chấp nhận được của từng dự án cụ thể.

Trong thực tế, ống thép hàn sử dụng phổ biến trong ứng dụng dân dụng và kết cấu nhẹ như đường ống nước sinh hoạt, PCCC tòa nhà. Còn ống đúc là sự lựa chọn bắt buộc cho các hệ thống lõi trong công nghiệp nặng.

Việc sử dụng ống hàn cho các hệ thống thủy lực áp suất cao thường được coi là mạo hiểm và không đạt các tiêu chuẩn kiểm định an toàn quốc tế.

4. Khi nào dùng ống hàn, khi nào dùng ống đúc?

Để giúp các bạn đưa ra lựa chọn chính xác nhất, cần dựa theo điều kiện làm việc thực tế của dự án. Bảng tư vấn dưới đây của Thép Mạnh Hải được tổng hợp từ các tiêu chuẩn ASME B31.1, ASME B31.3, API 5L, NACE MR0175 và kinh nghiệm thực tế của các kỹ sư đường ống kinh nghiệm công ty gửi các bạn tham khảo.

Điều kiện làm việc	Áp suất vận hành	Nhiệt độ	Khuyến nghị chọn loại ống
Kết cấu thép không áp lực	Không áp lực nội	Nhiệt độ môi trường	Ống thép hàn ERW tiêu chuẩn JIS G3444 / ASTM A53 Type E
Đường ống nước, PCCC	< 16 bar	-29°C đến +120°C	Ống thép hàn ERW tiêu chuẩn ASTM A53 Grade B / JIS G3441
Đường ống khí đốt phân phối	16 – 50 bar	-20°C đến +60°C	Ống thép hàn ERW tiêu chuẩn API 5L Grade B (PSL1)
Đường ống dầu thô nội khu	50 – 100 bar	Đến +150°C	Ống thép hàn ERW tiêu chuẩn API 5L X52 PSL2 + UT 100%
Đường ống dầu khí truyền tải	100 – 200 bar	Đến +200°C	Ống thép đúc tiêu chuẩn API 5L Grade X52/X65 PSL2
Đường ống hơi nước nhà máy	> 50 bar	250 - 450°C	Ống thép đúc tiêu chuẩn ASTM A106 Grade B/C
Lò hơi & thiết bị áp lực	Theo thiết kế	Đến +600°C	Ống thép đúc tiêu chuẩn ASTM A335 P11/P22/P91
Hóa chất ăn mòn mạnh	Bất kỳ	Bất kỳ	Ống thép đúc không gỉ / hợp kim đặc biệt
Giếng khoan dầu khí	Áp suất giếng	Đến +150°C	Ống thép đúc tiêu chuẩn API 5CT (casing/tubing)

Nguyên tắc vàng: Nếu áp suất làm việc vượt 100 bar HOẶC nhiệt độ vượt 300°C HOẶC môi chất chứa H₂S/CO₂ ăn mòn, các bạn hãy chọn ống thép đúc và tham khảo tư vấn kỹ sư có chuyên môn. Với các trường hợp còn lại, ống thép hàn chất lượng tốt kèm CO/CQ và kiểm định đúng chuẩn là lựa chọn kinh tế và kỹ thuật tối ưu.

Ứng dụng phù hợp của ống hàn trong xây dựng & công nghiệp nhẹ

Nhóm ứng dụng rộng lớn nhất và phổ biến nhất của ống hàn ERW tại Việt Nam là toàn bộ lĩnh vực xây dựng dân dụng và công nghiệp nhẹ. Đây là lĩnh vực chỉ có tải trọng kết cấu tương đối nhỏ, áp suất vận hành không cao và nhiệt độ thông thường. Trong nhóm này, ống hàn ERW là lựa chọn duy nhất hợp lý về kinh tế vì dùng ống đúc sẽ đẩy chi phí lên 35-60% mà không mang lại thêm bất kỳ lợi ích kỹ thuật thực tế nào.

Có thể thấy, ống thép hàn là lựa chọn hàng đầu cho các dự án xây dựng dân dụng, hệ thống giàn giáo bao che và các kết cấu thép nhà xưởng. Trong công nghiệp nhẹ, chúng được dùng rộng rãi làm đường dẫn nước tưới tiêu, hệ thống thông gió hoặc hệ thống phòng cháy chữa cháy trong các khu chung cư. Nhờ lợi thế về trọng lượng và dễ gia công lắp đặt, ống hàn giúp đẩy nhanh tiến độ thi công đáng kể.

Trong kết cấu thép, toàn bộ cột, xà, giàn, trụ, giàn giáo đều dùng ống hàn ERW theo JIS G3444 hoặc TCVN 7571. Tiêu chuẩn TCVN 5575:2012 về kết cấu thép, yêu cầu thiết kế không có quy định nào yêu cầu ống đúc cho kết cấu thông thường. Giàn giáo thi công theo TCVN 5308:1991 cho phép sử dụng ống hàn OD 48.3mm với t ≥ 3.2mm hoặc OD 60.3mm với t ≥ 3.2mm, không có yêu cầu về ống đúc.

Trong hệ thống PCCC (phòng cháy chữa cháy), ống dẫn nước chữa cháy theo TCVN 7161 và NFPA 13 chỉ yêu cầu ống thép mạ kẽm ASTM A795 (ống hàn ERW) hoặc ASTM A53 (ống hàn hoặc đúc) với áp suất làm việc thông thường là 7–12 bar, hoàn toàn trong ngưỡng an toàn của ống hàn. Chỉ với hệ thống PCCC đặc biệt trên 40 bar mới cân nhắc ống đúc.

Ứng dụng bắt buộc dùng ống đúc - Dầu khí, nhiệt điện, hóa chất

Có bốn nhóm ứng dụng công nghiệp nặng tại Việt Nam mà ống thép đúc là yêu cầu bắt buộc theo tiêu chuẩn kỹ thuật và quy định pháp lý:

Nhóm 1 - Đường ống dẫn dầu khí offshore và onshore áp lực cao: Tất cả đường ống vận chuyển dầu thô, khí tự nhiên và khí ngưng tụ của Petrovietnam, PVEP, BSP và các công ty dầu khí tại Việt Nam đều áp dụng API 5L PSL2 là tiêu chuẩn tối thiểu. Với đường ống offshore (ngoài biển) và đường ống onshore áp suất > 10 MPa, ống thép đúc là lựa chọn ưu tiên theo Quy chuẩn QCVN 01:2019/BCT (Quy chuẩn kỹ thuật quốc gia về an toàn trong khai thác dầu khí).

Nhóm 2 - Đường ống hơi nước và thiết bị áp lực nhà máy nhiệt điện: Tất cả đường ống hơi nước có áp suất > 1.6 bar hoặc nhiệt độ > 120°C trong nhà máy nhiệt điện phải theo QCVN 01:2008/BCT (Quy chuẩn về nồi hơi và bình chịu áp lực). Đây là quy chuẩn bắt buộc được Cục Đăng kiểm Lao động Việt Nam kiểm tra và cấp phép vận hành. Tất cả ống hơi nước áp lực trung bình và cao đều phải là ASTM A106 Grade B hoặc A335 P11/P22, toàn bộ là ống thép đúc.

Nhóm 3 - Đường ống trong nhà máy hóa chất và lọc dầu: Nhà máy lọc dầu Dung Quất, Long Sơn Petrochemicals và tất cả nhà máy hóa dầu vận hành theo ASME B31.3. Tiêu chuẩn này yêu cầu ống đúc cho các vật liệu trong Fluid Service P-6 (high pressure) và M-fluid (nguy hiểm cao) theo mục 300.2. Môi trường H₂S theo NACE MR0175 cũng chỉ cho phép ống đúc hoặc ống hàn ERW được PWHT đầy đủ với độ cứng vùng hàn < 22 HRC.

Nhóm 4 - Thiết bị chịu áp lực xuất khẩu hoặc theo tiêu chuẩn bảo hiểm quốc tế: Các dự án có chứng nhận bảo hiểm từ Lloyd's Register, Bureau Veritas, DNV-GL hay ABS thường yêu cầu ống đúc seamless cho tất cả đường ống áp lực cấp cao (Class 300 và trên, theo tiêu chuẩn ASME) vì đây là yêu cầu tiêu chuẩn tối thiểu của các tổ chức phân cấp này.

Sai lầm thường gặp khi chọn sai loại ống thép

Sai lầm trong lựa chọn ống thép là vấn đề không hiếm trong thực tế và có thể gây ra hậu quả nghiêm trọng ở ba cấp độ khác nhau: kỹ thuật (rủi ro an toàn vận hành), pháp lý (vi phạm quy chuẩn và không được cấp phép) và kinh tế (chi phí khắc phục).

Sai lầm phổ biến là sử dụng ống hàn cho các hệ thống áp suất cao để tiết kiệm chi phí ban đầu. Hậu quả của việc này thường là các sự cố rò rỉ, vỡ ống sau một thời gian ngắn vận hành, dẫn đến chi phí khắc phục sự cố gấp nhiều lần số tiền tiết kiệm được.

Nghiêm trọng hơn, việc chọn sai loại ống có thể dẫn đến các vấn đề pháp lý khi công trình không vượt qua được các đợt kiểm định an toàn kỹ thuật, gây nguy hiểm cho người vận hành.

Bảng dưới đây tổng hợp các sai lầm phổ biến nhất:

Sai lầm phổ biến	Hậu quả kỹ thuật	Hậu quả pháp lý & chi phí
Dùng ống hàn ERW cho hơi nước > 100 bar	Mối hàn có thể bị nứt theo cơ chế mỏi nhiệt (thermal fatigue) sau 500-2,000 giờ vận hành ở nhiệt độ dao động.	Vi phạm QCVN 01:2008/BCT (Nồi hơi áp lực); có thể bị rút giấy phép vận hành; bồi thường sự cố có thể lên hàng tỷ đồng.
Dùng ống hàn không UT cho đường ống dầu khí PSL2	Mối hàn ERW chứa khuyết tật ẩn (cold weld, hook crack) - không phát hiện bằng ngoại quan; nguy cơ rò rỉ hoặc vỡ đường ống.	Không đạt thẩm tra thiết kế theo TCVN ISO 13623; bảo hiểm công trình có thể từ chối bồi thường khi xảy ra sự cố.
Thay thế ống đúc A106 bằng ống hàn A53 trong lò hơi	A53 không có yêu cầu kiểm tra nhiệt độ cao; giới hạn bền giảm nhanh trên 370°C, ống mỏng thực tế nguy hiểm.	Vi phạm QCVN 01:2008/BCT; Cục ĐKLĐ xử phạt hành chính; dừng vận hành cho đến khi thay thế toàn bộ.
Đặt ống mạ kẽm thay ống đúc cho PCCC áp suất cao	Lớp kẽm bong tróc dưới áp suất > 40 bar, bít đầu phun sprinkler; hệ thống mất tác dụng khi hỏa hoạn.	Không đạt kiểm định PCCC theo TT66/2014/TT-BCA; không được nghiệm thu; phạt và bắt buộc tháo thay.
Bỏ qua yêu cầu PWHT cho ống đúc thành dày	Ứng suất dư nội trong mối hàn nối hiện trường cao dẫn đến ống nứt do ăn mòn ứng suất (SCC) trong môi trường H2S.	Không đạt NACE MR0175/ISO 15156; tổng chi phí thay thế ống và ngừng sản xuất thường gấp 10-50 lần chi phí PWHT ban đầu.

Nhiều nhà thầu cơ khí tại Việt Nam nhầm lẫn giữa ống ASTM A335 P91 (thép hợp kim Cr-Mo-V cho nhiệt độ cao) với ống ASTM A53 Grade B thông thường vì cả hai đều là ống đúc.

Hậu quả của nhầm lẫn này có thể nghiêm trọng theo cả hai chiều: dùng P91 thay A53 (lãng phí chi phí khổng lồ) hoặc nguy hiểm hơn là dùng A53 thay P91 cho đường ống hơi nước siêu tới hạn.

5. Báo giá & Tư vấn chọn ống thép tại Thép Mạnh Hải

Thép Mạnh Hải tự hào là đơn vị cung ứng hàng đầu các dòng ống thép chất lượng từ các thương hiệu lớn như Hòa Phát, Việt Đức, Vinapipe và các dòng thép hình Posco, An Khánh. Với kinh nghiệm dày dặn trong ngành, chúng tôi cam kết mang đến cho khách hàng những giải pháp vật tư chính xác nhất.

Tư vấn đúng loại ống thép cho từng ứng dụng cụ thể là dịch vụ mà Thép Mạnh Hải cung cấp miễn phí cho tất cả khách hàng, từ xưởng sản xuất nhỏ đang phân vân giữa ống hàn ERW các quy cách khác nhau, đến nhà thầu cơ điện cần xác nhận tiêu chuẩn ống đúc cho hệ thống đường ống áp lực theo hồ sơ thiết kế kỹ thuật.

Đội ngũ kỹ thuật của Thép Mạnh Hải có thể đọc và phân tích đặc tả kỹ thuật, chỉ dẫn kỹ thuật,... để xác định chính xác quy cách ống cần mua. Điều mà không phải mọi nhà phân phối đều cung cấp dịch vụ này.

Về nguồn hàng, Thép Mạnh Hải phân phối ống thép từ các nhà sản xuất nội địa uy tín (Hòa Phát, Vinapipe, SeAH Việt Nam, Việt Đức) cho dải sản phẩm D10-D219, và ống thép đúc nhập khẩu từ Nhật Bản, Hàn Quốc theo đơn đặt hàng dự án với thời gian dự kiến giao hàng từ 2-4 tuần. Với cả hai dòng sản phẩm, chứng từ CO/CQ đầy đủ, số heat number và hỗ trợ kỹ thuật là tiêu chuẩn đi kèm mỗi đơn hàng.

Nếu bạn đang phải đưa ra quyết định lựa chọn ống hàn hay ống đúc cho một dự án cụ thể và chưa chắc chắn, đây chính xác là lúc cần liên hệ tư vấn miễn phí với Thép Mạnh Hải. Hãy cân nhắc vì chi phí của một quyết định sai có thể lên đến hàng trăm triệu đồng.
