Quy trình mạ kẽm nhúng nóng ống thép 2026

Đăng bởi: Thép Mạnh Hải | 30/05/2026

Cùng tìm hiểu Quy trình mạ kẽm nhúng nóng ống thép giúp các bạn đánh giá chất lượng ống mạ kẽm nhận được và giải thích vì sao ống thép mạ kẽm nhúng nóng đạt chuẩn có giá cao hơn mạ điện phân và bền hơn nhiều lần trong môi trường thực tế với Thép Mạnh Hải.

Đằng sau màu xám bạc quen thuộc đó là một chuỗi năm bước xử lý được kiểm soát chặt chẽ. Nếu có bất kỳ sai sót nào ở bước nào cũng ảnh hưởng chất lượng của toàn bộ lớp mạ cuối cùng.

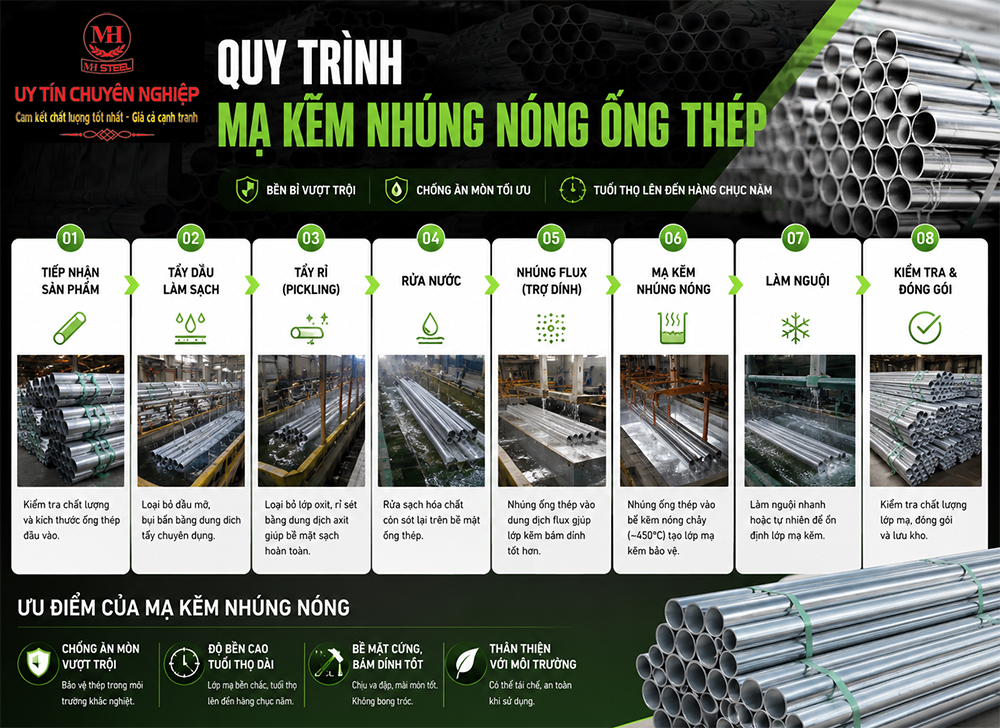

Tổng quan 5 bước quy trình:

Bước	Tên bước	Hóa chất / nhiệt độ	Mục tiêu kỹ thuật
1	Làm sạch bề mặt	Axit HCl 10-18%nhiệt độ phòng	Loại bỏ gỉ sét, vảy cán, dầu mỡ và tạp chất bám chắc trên bề mặt thép nền
2	Nhúng trợ dung	Dung dịch flux (ZnCl₂ + NH₄Cl)	Bảo vệ bề mặt thép sạch khỏi oxy hóa lại; tạo điều kiện kẽm lỏng bám đều khi nhúng
3	Sấy khô	120-180°C	Loại bỏ hoàn toàn ẩm còn lại; tránh nổ hơi nước khi tiếp xúc bể kẽm 450°C
4	Nhúng mạ kẽm	Bể kẽm nóng chảy 440-460°C	Kẽm phản ứng với sắt tạo liên kết luyện kim Fe-Zn; lớp mạ 45-85 µm phủ đều hai mặt
5	Làm nguội / Hoàn thiện	Nước hoặc không khínhiệt độ phòng	Ổn định lớp mạ; kiểm tra độ dày và ngoại quan; cắt chiều dài, đóng gói xuất kho

Cụ thể như sau:

Bước 1: Làm sạch bề mặt

Làm sạch bề mặt ống thép trước khi bước vào quá trình mạ kẽm nhúng nóng.

Đây là bước nền tảng quyết định toàn bộ chất lượng lớp mạ sau này. Nguyên tắc căn bản của mạ kẽm nhúng nóng là: kẽm lỏng ở 450°C chỉ có thể tạo liên kết luyện kim với bề mặt thép sạch hoàn toàn, không có gỉ sét, vảy cán, dầu mỡ hay bất kỳ tạp chất nào. Một điểm bề mặt không sạch sẽ tạo ra điểm trống trong lớp mạ, gọi là lỗ mạ (bare spot), nơi thép nền lộ ra môi trường và bắt đầu rỉ sét ngay từ đầu.

Quy trình làm sạch thông thường gồm ba giai đoạn: Tẩy dầu mỡ bằng dung dịch kiềm nóng hoặc dung môi để loại bỏ dầu từ quá trình cán ống → Tẩy gỉ bằng dung dịch axit clohydric (HCl) nồng độ 10-18% ở nhiệt độ phòng hoặc axit sunfuric nóng để hòa tan lớp gỉ sét và vảy cán (mill scale) → Rửa nước sạch để trung hòa và loại bỏ hoàn toàn axit còn lại trước bước tiếp theo.

Thời gian ngâm axit phụ thuộc vào mức độ gỉ và loại thép, thường 15-60 phút. Ngâm quá lâu làm thép bị ăn mòn, ảnh hưởng đến cơ tính; ngâm không đủ để lại gỉ sót, lớp mạ sẽ có lỗ.

Dấu hiệu bước làm sạch tốt là bề mặt ống trước khi vào bể trợ dung phải có màu xám sáng đồng đều, không có vết gỉ vàng hay mảng đen. Ống qua tẩy gỉ không đủ sẽ có mảng gỉ còn sót lại và lớp mạ cuối cùng sẽ có điểm trống hoặc bong tróc sớm.

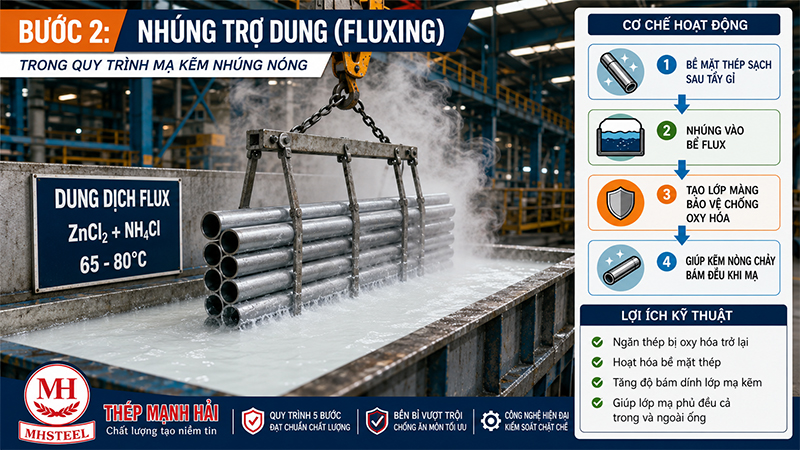

Bước 2: Nhúng trợ dung Fluxing

Sau khi rửa sạch axit, bề mặt thép hoàn toàn sạch nhưng cực kỳ dễ bị oxy hóa lại bởi không khí. Chỉ cần vài phút để một lớp oxit sắt mỏng hình thành trở lại. Nếu đưa ống thép đã sạch trực tiếp vào bể kẽm 450°C mà không có bước trung gian, oxit này sẽ ngăn kẽm bám vào thép và tạo ra lớp mạ không đồng đều.

Đây chính là vai trò của trợ dung (flux). Ống thép được nhúng vào dung dịch flux gồm kẽm clorua (ZnCl₂) và ammonium clorua (NH₄Cl), nồng độ thường 400-500 g/lít, ở nhiệt độ 65-80°C. Lớp flux khô lại trên bề mặt ống sau khi kéo ra khỏi bể, tạo một lớp màng muối bảo vệ mỏng ngăn oxy tiếp xúc với thép sạch. Quan trọng hơn, khi ống đi vào bể kẽm nóng, lớp trợ dung phân hủy nhiệt, hoạt hóa bề mặt thép và tạo điều kiện cho kẽm lỏng dàn đều, thấm sâu vào mọi góc khuất bên trong và ngoài ống.

Lưu ý: Nồng độ và nhiệt độ bể flux phải được kiểm soát chặt. Flux bẩn (nhiễm sắt FeCl₂ do tích lũy theo thời gian) làm giảm hiệu quả hoạt hóa bề mặt. Đây cũng là nguyên nhân phổ biến gây ra lớp mạ lốm đốm, không đều trong sản xuất hàng loạt. Các nhà máy chất lượng cao thay bể flux định kỳ và lọc liên tục.

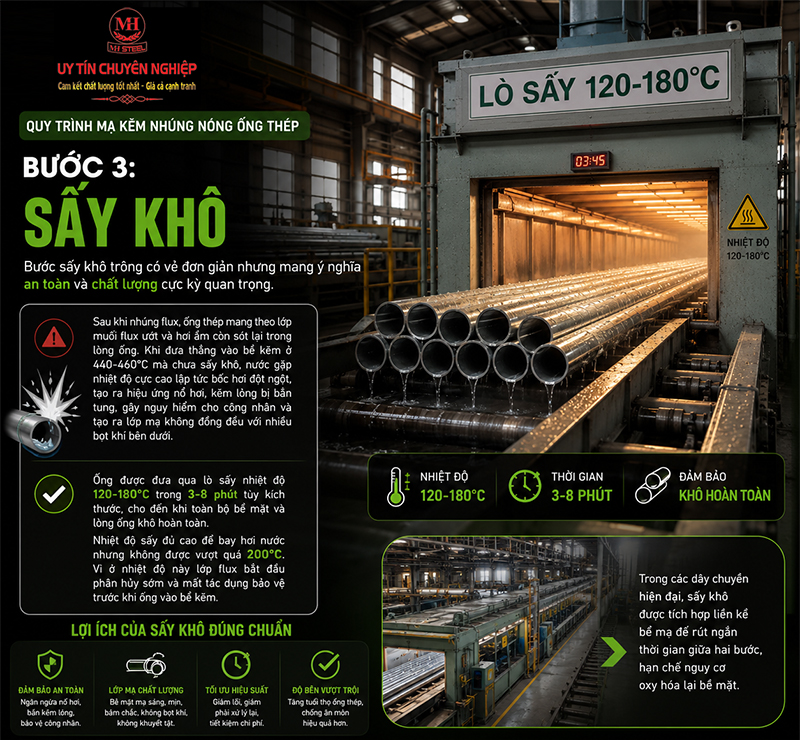

Bước 3: Sấy khô

Bước sấy khô trông có vẻ đơn giản nhưng mang ý nghĩa an toàn và chất lượng cực kỳ quan trọng.

Sau khi nhúng flux, ống thép mang theo lớp muối flux ướt và hơi ẩm còn sót lại trong lòng ống. Khi đưa thẳng vào bể kẽm ở 440-460°C mà chưa sấy khô, nước gặp nhiệt độ cực cao lập tức bốc hơi đột ngột, tạo ra hiệu ứng nổ hơi, kẽm lỏng bị bắn tung, gây nguy hiểm cho công nhân và tạo ra lớp mạ không đồng đều với nhiều bọt khí bên dưới.

Ống được đưa qua lò sấy nhiệt độ 120-180°C trong 3-8 phút tùy kích thước, cho đến khi toàn bộ bề mặt và lòng ống khô hoàn toàn. Nhiệt độ sấy đủ cao để bay hơi nước nhưng không được vượt quá 200°C. Vì ở nhiệt độ này lớp flux bắt đầu phân hủy sớm và mất tác dụng bảo vệ trước khi ống vào bể kẽm.

Trong các dây chuyền hiện đại, sấy khô được tích hợp liền kề bể mạ để rút ngắn thời gian giữa hai bước, hạn chế nguy cơ oxy hóa lại bề mặt.

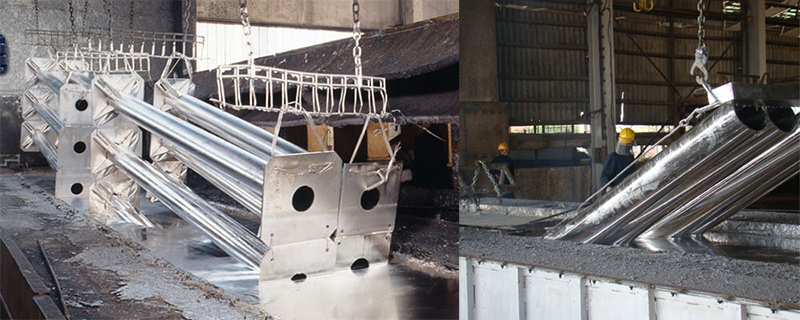

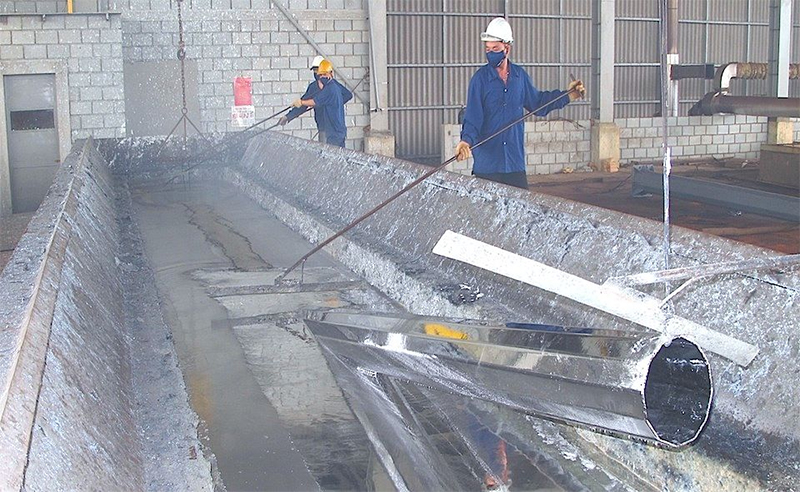

Bước 4: Nhúng mạ kẽm

Đây là bước cốt lõi tạo ra toàn bộ giá trị của ống HDG. Ống thép sau khi sấy được nhúng chậm vào bể kẽm nóng chảy duy trì ở 440–460°C, chứa kẽm tinh khiết ≥ 98.5% theo tiêu chuẩn. Ở nhiệt độ này, kẽm lỏng phản ứng ngay lập tức với sắt trên bề mặt thép, tạo ra một chuỗi các lớp hợp kim kẽm-sắt theo thứ tự từ trong ra ngoài: Gamma (Γ, ~0.5 µm) → Delta (δ, ~5 µm) → Zeta (ζ, ~10–15 µm) → ngoài cùng là lớp Eta (η) kẽm tinh nguyên chất.

Các lớp hợp kim Fe-Zn này là nền tảng tạo ra liên kết luyện kim bền hơn nhiều lần so với liên kết vật lý của mạ điện phân. Thời gian nhúng thông thường 3-7 phút, tùy độ dày WT và DN ống. Tốc độ kéo ống ra khỏi bể phải được kiểm soát để kẽm thừa chảy đều và không đọng thành cục. Nhiệt độ bể quá cao (> 470°C) làm lớp Delta dày bất thường, tạo ra bề mặt xù xì và dễ vỡ; quá thấp (< 430°C) làm kẽm đặc lại không dàn đều. Đây là lý do kiểm soát nhiệt độ bể kẽm liên tục là yêu cầu kỹ thuật số một của quy trình HDG.

Chỉ số chất lượng sau bước nhúng: Lớp mạ đạt chuẩn ISO 1461 có độ dày tối thiểu 45 µm với WT ống < 6mm; không có lỗ mạ bare spot; bề mặt xám bạc đồng đều.

Kiểm tra bằng coating thickness gauge tại 5 điểm ngẫu nhiên/cây là tiêu chuẩn nghiệm thu.

Bước 5: Làm nguội và hoàn thiện

Ống sau khi ra khỏi bể kẽm vẫn đang ở nhiệt độ rất cao với lớp kẽm bề mặt còn mềm và dễ bị tổn thương cơ học. Làm nguội đúng cách là bước ổn định cấu trúc tinh thể của lớp mạ, quyết định độ bóng và tính thẩm mỹ của bề mặt cuối cùng.

Có hai phương pháp làm nguội là:

Làm nguội bằng nước: Nhúng nhanh vào bể nước sạch ngay sau khi ra khỏi bể kẽm, làm nguội đột ngột, tạo ra bề mặt sáng hơn và ngăn hình thành lớp oxit kẽm trắng (white rust) sớm;
Làm nguội tự nhiên trong không khí: Để ống nguội dần, lớp kẽm kết tinh chậm hơn tạo ra hoa văn tinh thể (spangle) đặc trưng, màu xám xận hơn nhưng lớp mạ dày và bền hơn ở một số ứng dụng. Tiêu chuẩn BS EN 10255 và ASTM A53 đều chấp nhận cả hai phương pháp.

Sau làm nguội, ống được kiểm tra toàn diện trước khi xuất kho: đo coating thickness gauge tối thiểu 5 điểm/cây; kiểm tra ngoại quan không có bare spot, bong tróc hoặc vết dính kẽm cục; cân trọng lượng đối chiếu với lý thuyết.

Ống đạt toàn bộ tiêu chí mới được cắt chiều dài tiêu chuẩn (thường 6m), vát mép hai đầu, đóng bó và dán nhãn với thông tin nhà máy, tiêu chuẩn, DN/WT và số lô (heat number), cơ sở để truy xuất toàn bộ lịch sử sản xuất khi cần.

Dấu hiệu bề mặt sau hoàn thiện đạt chuẩn:

Màu xám bạc không đều tự nhiên, không sáng bóng như mạ điện phân.
Không bong khi cậy thử bằng dao.
Không có mảng trắng lan rộng ngay khi mới xuất xưởng.
Thông tin in rõ trên thân ống.

Đây là những đặc điểm giúp phân biệt HDG thật với hàng giả mạo trực tiếp ngoài thực địa.

Năm bước trên tạo thành một chuỗi phụ thuộc chặt chẽ, không thể rút gọn hay bỏ qua bước nào mà không ảnh hưởng đến chất lượng lớp mạ cuối cùng. Ống thép mạ kẽm nhúng nóng đạt tiêu chuẩn ASTM A53 / BS EN 10255 là kết quả của toàn bộ quy trình được kiểm soát nghiêm ngặt từ đầu đến cuối, không phải chỉ từ bể kẽm.

Ống thép mạ kẽm nhúng nóng là một sản phẩm dạng ống hiệu suất cao, bền bỉ và đa năng, đóng vai trò quan trọng trong các dự án cơ sở hạ tầng, xây dựng, công nghiệp và nông nghiệp.

Quy trình sản xuất độc đáo của nó, kết hợp giữa ống thép nền chắc chắn với lớp phủ kẽm dày, bám dính, mang lại khả năng chống ăn mòn, độ bền cơ học và tuổi thọ cao vượt trội.

Bằng cách hiểu rõ định nghĩa cốt lõi, quy trình sản xuất, tiêu chuẩn kiểm tra chất lượng, người mua có thể lựa chọn và sử dụng ống thép mạ kẽm nhúng nóng một cách chính xác, đảm bảo hiệu suất tối ưu và tiết kiệm chi phí.

Nếu bạn đang cần mua ống thép mạ kẽm nhúng nóng số lượng lớn, liên hệ ngay Thép Mạnh Hải để nhận báo giá và tư vấn miễn phí.

Thông tin liên hệ:

CÔNG TY TNHH SẢN XUẤT VÀ THƯƠNG MẠI THÉP MẠNH HẢI

Trụ sở:
