Mặt bích thép

Mặt bích thép là một trong những phụ kiện ống thép được sử dụng phổ biến để kết nối đường ống với van, máy bơm, thiết bị hoặc các đoạn ống cần tháo lắp khi bảo trì. Thép Mạnh Hải cung cấp mặt bích thép đa dạng kích thước DN, tiêu chuẩn và cấp áp, đáp ứng từ nhu cầu lắp đặt thông thường đến các đơn hàng số lượng lớn cho nhà thầu và dự án. Sản phẩm có thể cung cấp đồng bộ cùng ống thép, van công nghiệp và các loại phụ kiện đường ống.

Thông số kỹ thuật mặt bích thép

Mặt bích thép được sản xuất với nhiều quy cách khác nhau. Khi lựa chọn sản phẩm, không chỉ cần quan tâm đến đường kính danh nghĩa DN mà còn phải xác định tiêu chuẩn sản xuất, cấp áp, kiểu mặt bích, vật liệu và phương thức kết nối.

Trong thực tế, DN chỉ là một phần của quy cách. Hai mặt bích cùng DN nhưng khác tiêu chuẩn có thể có đường kính ngoài, số lượng lỗ bu lông hoặc đường kính vòng bu lông khác nhau. Vì vậy, khi đặt hàng cần cung cấp đầy đủ tiêu chuẩn và cấp áp để tránh tình trạng hai mặt bích không thể lắp ghép trực tiếp.

Báo giá mặt bích thép

Giá mặt bích thép phụ thuộc vào nhiều yếu tố như loại mặt bích, tiêu chuẩn JIS/DIN/ANSI, kích thước DN, cấp áp, vật liệu và số lượng đặt hàng. Vì vậy, cùng một DN nhưng khác tiêu chuẩn hoặc loại kết nối có thể có mức giá chênh lệch đáng kể.

Dưới đây là khoảng giá tham khảo để khách hàng dễ hình dung. Giá thực tế có thể thay đổi theo thương hiệu, xuất xứ, thời điểm nhập hàng và số lượng đặt.

Giá mặt bích thép theo chủng loại

Lưu ý: Đây là khoảng giá tham khảo cho mặt bích thép carbon thông dụng. Các loại tiêu chuẩn đặc biệt, cấp áp cao, thép hợp kim hoặc inox sẽ có mức giá cao hơn.

Giá theo kích thước DN

Với DN300 trở lên, giá thường cần báo theo từng quy cách vì chênh lệch về tiêu chuẩn, độ dày, cấp áp và trọng lượng có thể khá lớn.

Mặt bích thép là gì?

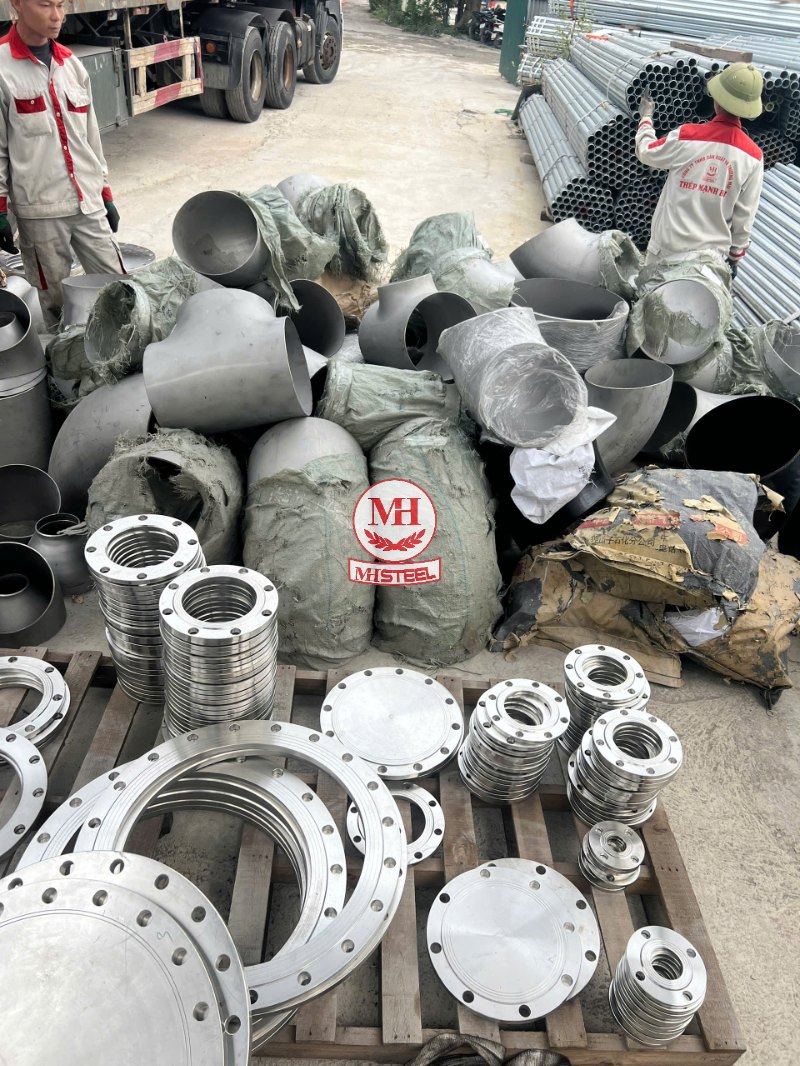

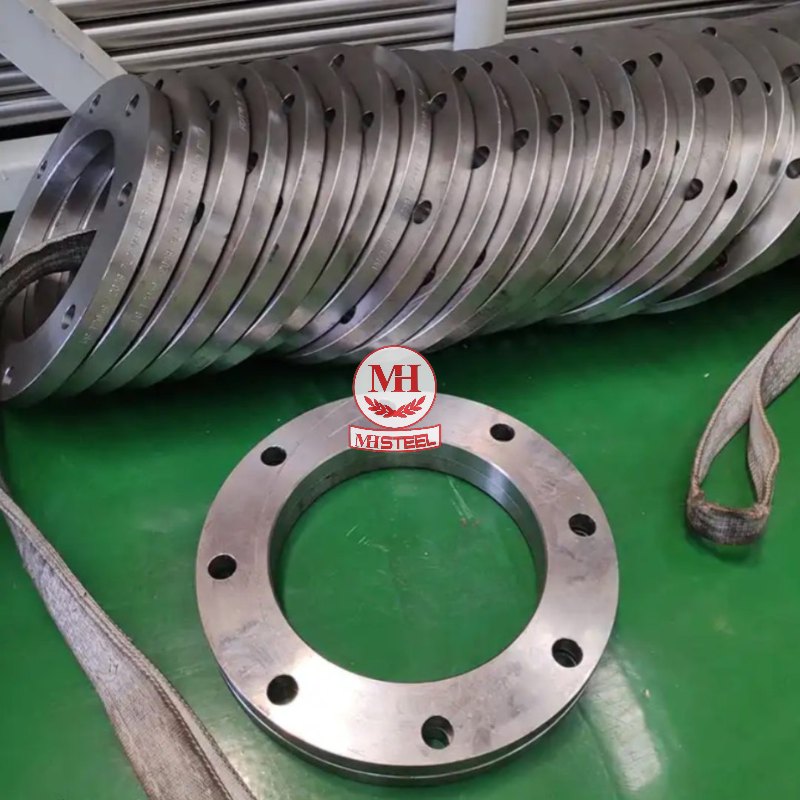

Mặt bích thép là phụ kiện dạng đĩa hoặc vòng kim loại có các lỗ bu lông xung quanh, được sử dụng để tạo mối nối tháo lắp giữa các đoạn ống, van, máy bơm, bồn chứa và thiết bị trong hệ thống đường ống.

Khác với phương pháp hàn cố định, kết nối bằng mặt bích sử dụng bu lông và gioăng làm kín để ghép hai bề mặt lại với nhau. Khi cần sửa chữa hoặc thay thế van, thiết bị, người vận hành có thể tháo bu lông và tách mối nối mà không phải cắt đường ống.

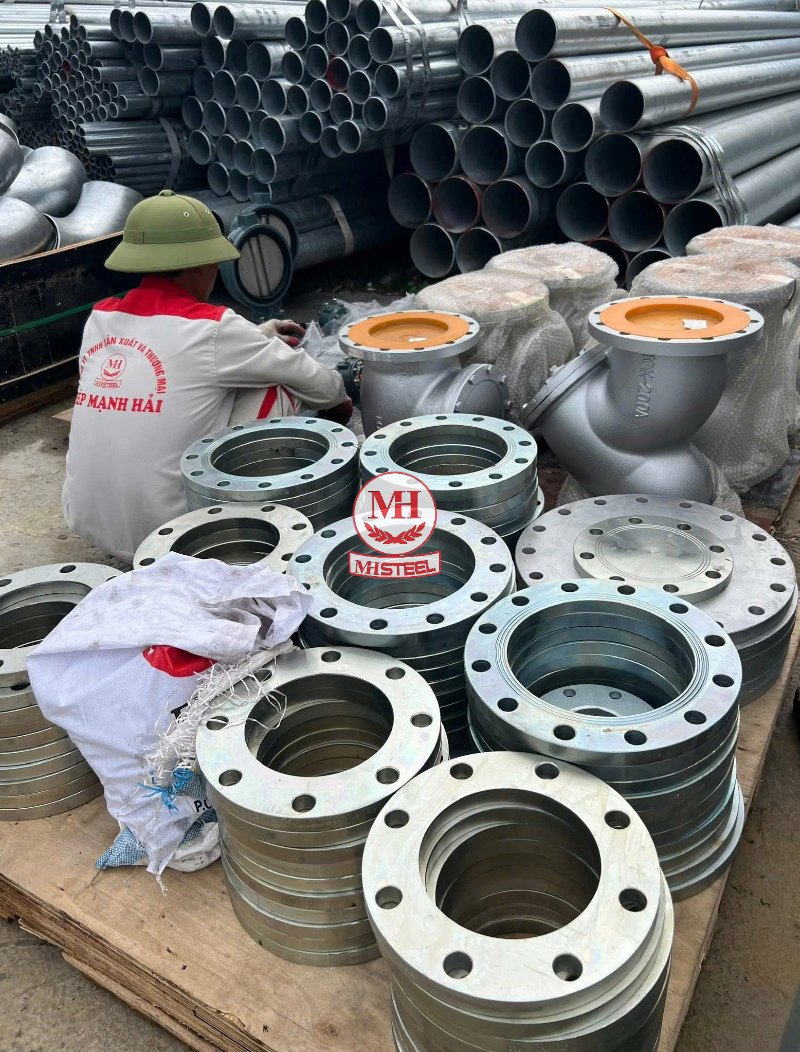

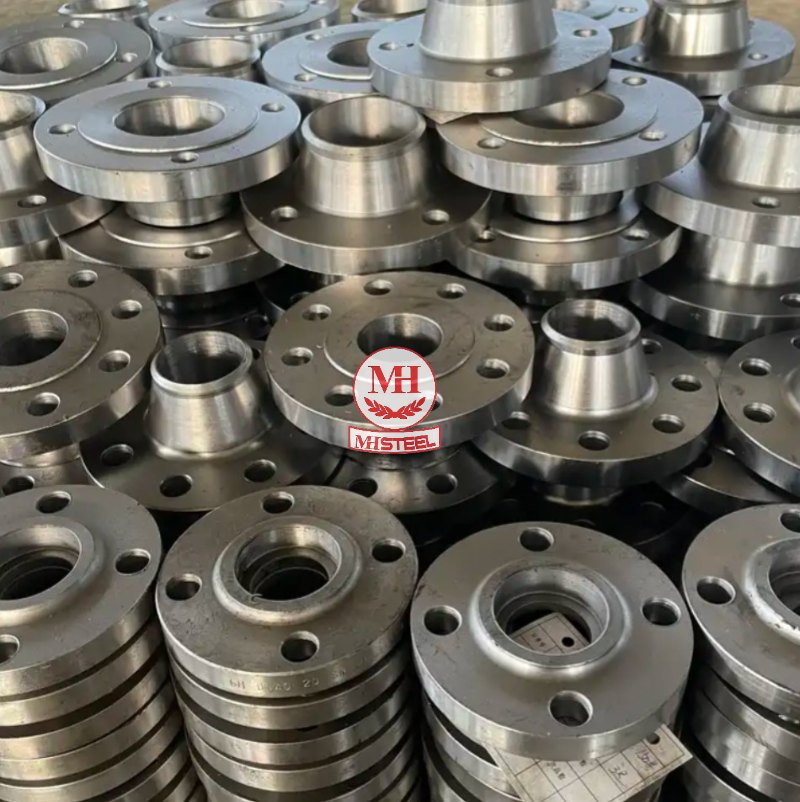

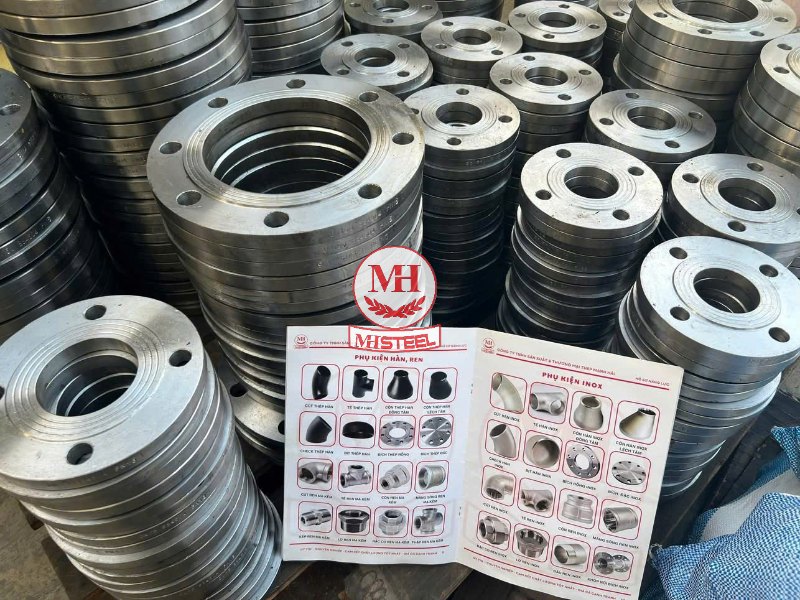

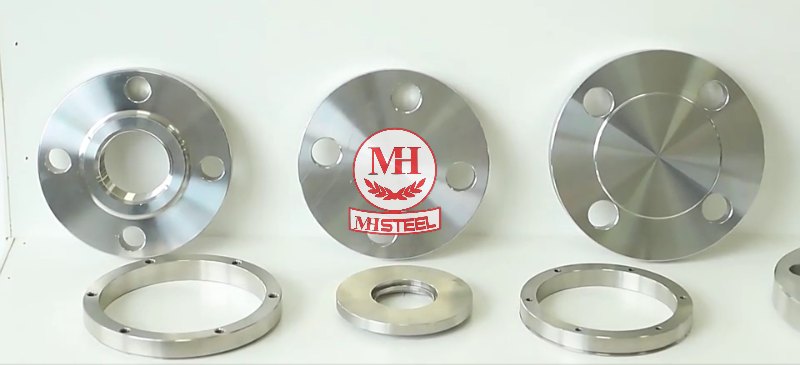

Tùy phương pháp chế tạo và kết nối, mặt bích thép có nhiều dạng như mặt bích hàn cổ, mặt bích hàn trượt, mặt bích ren, mặt bích mù, mặt bích hàn bọc (socket weld)... Mỗi loại được thiết kế cho một điều kiện lắp đặt và yêu cầu kỹ thuật khác nhau.

Mặt bích thép thường được sử dụng trong các hệ thống có yêu cầu về độ chắc chắn và khả năng chịu áp, đặc biệt là đường ống cấp nước, PCCC, HVAC, hơi, khí nén, dầu và các hệ thống công nghiệp.

Cấu tạo của mặt bích thép

Mặt bích thép có cấu tạo tương đối đơn giản nhưng mỗi bộ phận đều ảnh hưởng trực tiếp đến khả năng kết nối và độ kín của hệ thống. Một bộ kết nối mặt bích hoàn chỉnh thường gồm thân mặt bích, bề mặt làm kín, lỗ bu lông, gioăng và bộ bu lông liên kết.

Thân mặt bích

Thân mặt bích là phần kết cấu chính, thường được chế tạo từ thép carbon, thép hợp kim hoặc inox tùy môi trường sử dụng. Bộ phận này chịu lực cơ học và áp lực tác động lên mối nối trong quá trình vận hành.

Kích thước thân mặt bích được tiêu chuẩn hóa theo DN và tiêu chuẩn sản xuất. Độ dày, đường kính ngoài và cấu trúc mặt bích sẽ thay đổi theo cấp áp. Với cùng DN, mặt bích có cấp áp cao hơn thường có kết cấu phù hợp với điều kiện chịu áp lớn hơn.

Bề mặt làm kín

Bề mặt làm kín là phần tiếp xúc với gioăng và mặt bích đối diện, có nhiệm vụ tạo điều kiện để mối nối đạt độ kín cần thiết.

Một số dạng phổ biến gồm FF (Flat Face - mặt phẳng) và RF (Raised Face - mặt nhô). Việc lựa chọn bề mặt làm kín phải đồng bộ với loại gioăng và mặt bích đối diện. Không nên tùy ý kết hợp các loại mặt bích khác tiêu chuẩn hoặc không tương thích.

Lỗ bu lông

Các lỗ được bố trí đều quanh mặt bích để luồn bu lông và đai ốc. Số lượng, đường kính và vòng chia lỗ bu lông phụ thuộc vào tiêu chuẩn cũng như kích thước DN của mặt bích.

Đây là thông số cần kiểm tra kỹ khi mua hàng. Mặt bích cùng DN nhưng khác tiêu chuẩn có thể không trùng vị trí lỗ, dẫn đến không thể ghép trực tiếp với mặt bích hoặc thiết bị hiện có.

Gioăng và bu lông liên kết

Gioăng được đặt giữa hai mặt bích để lấp đầy các khe hở nhỏ trên bề mặt tiếp xúc, hạn chế rò rỉ môi chất. Tùy điều kiện làm việc có thể sử dụng gioăng cao su, PTFE, graphite hoặc các loại gioăng chuyên dụng.

Bu lông và đai ốc tạo lực ép giữ hai mặt bích và gioăng cố định với nhau. Kích thước, số lượng và cấp bền của bu lông cần phù hợp với mặt bích và áp lực thiết kế của hệ thống.

Khi lắp đặt, bu lông nên được siết theo thứ tự đối xứng và tăng lực từng bước để lực ép phân bố đều trên gioăng. Đây là một trong những yếu tố quan trọng giúp hạn chế rò rỉ tại mối nối mặt bích.

Quy cách mặt bích thép phổ biến

Quy cách mặt bích không chỉ được xác định bằng kích thước DN mà còn bao gồm tiêu chuẩn, cấp áp, đường kính ngoài, độ dày, số lượng lỗ bu lông và đường kính lỗ. Vì vậy, hai mặt bích cùng DN nhưng khác tiêu chuẩn có thể không lắp trực tiếp cho nhau.

Một số kích thước thường được sử dụng trong hệ thống đường ống gồm:

Trong thực tế, DN50, DN65, DN80, DN100, DN150 và DN200 là những quy cách được sử dụng khá phổ biến trong các hệ thống PCCC, cấp nước, HVAC và đường ống công nghiệp.

Phân loại mặt bích thép

Mặt bích thép có nhiều chủng loại và không nên chỉ phân biệt theo kích thước DN. Khi lựa chọn, cần đồng thời xem xét kiểu kết nối, tiêu chuẩn sản xuất, cấp áp, vật liệu và dạng bề mặt làm kín. Mỗi loại phù hợp với một điều kiện lắp đặt và môi trường làm việc khác nhau.

Phân loại theo kiểu kết nối

Trong đó, mặt bích hàn trượt và mặt bích hàn cổ thường được sử dụng nhiều trong hệ thống đường ống công nghiệp. Mặt bích mù chủ yếu dùng để bịt kín đường ống hoặc các vị trí cần cô lập khi bảo trì.

Phân loại theo cấp áp

Cấp áp cho biết khả năng làm việc của mặt bích theo tiêu chuẩn tương ứng. Một số cấp áp thường gặp gồm PN10, PN16, PN25, PN40 hoặc hệ Class 150, Class 300 đối với tiêu chuẩn ASME/ANSI.

Cần lưu ý rằng PN không nên hiểu đơn giản là áp suất làm việc thực tế trong mọi điều kiện. Khả năng chịu áp còn phụ thuộc tiêu chuẩn, vật liệu, nhiệt độ và thiết kế cụ thể của mặt bích.

Phân loại theo vật liệu

Đối với hệ thống nước và PCCC thông thường, mặt bích thép carbon là lựa chọn phổ biến nhờ cân bằng giữa độ bền và chi phí. Inox được ưu tiên khi môi trường có yêu cầu cao về khả năng chống ăn mòn.

Phân loại theo bề mặt làm kín

Việc lựa chọn bề mặt làm kín phải đồng bộ với gioăng, mặt bích đối diện, áp suất, nhiệt độ và môi chất. Không nên tự ý thay đổi kiểu mặt làm kín nếu hồ sơ kỹ thuật của hệ thống đã quy định cụ thể.

Các tiêu chuẩn mặt bích thép

Tiêu chuẩn là thông số đặc biệt quan trọng khi lựa chọn mặt bích. Các hệ tiêu chuẩn như ASME/ANSI, EN/DIN và JIS có thể sử dụng cách quy định kích thước, cấp áp và sơ đồ lỗ bu lông khác nhau, vì vậy không nên chỉ dựa vào DN để thay thế giữa các hệ.

Ví dụ, ASME B16.5 sử dụng Class trong khi EN 1092-1 sử dụng PN và JIS B2220 sử dụng các cấp như 5K, 10K, 16K, 20K. Do đó, hai mặt bích cùng DN chưa chắc có thể lắp trực tiếp với nhau nếu khác tiêu chuẩn về đường kính vòng bulông, số lượng lỗ hoặc kích thước lỗ.

Khi đặt mua mặt bích thép, nên cung cấp đồng thời DN, tiêu chuẩn, cấp áp, kiểu bích và vật liệu thay vì chỉ báo kích thước đường ống. Đây là cách hạn chế tình trạng mặt bích đúng đường kính nhưng sai tiêu chuẩn lỗ bulông hoặc không phù hợp với van, ống và thiết bị đi kèm.

Ứng dụng của mặt bích thép

Nhờ khả năng tạo mối nối chắc chắn nhưng vẫn có thể tháo rời, mặt bích thép được sử dụng rộng rãi trong nhiều hệ thống đường ống.

• Hệ thống cấp thoát nước: Mặt bích được sử dụng để kết nối ống thép với van, máy bơm, đồng hồ, bồn chứa và các thiết bị đường ống. Khi cần sửa chữa hoặc thay thế thiết bị, mối nối mặt bích có thể tháo ra mà không phải cắt đường ống.
• Hệ thống PCCC: Mặt bích thép thường xuất hiện tại các vị trí kết nối van PCCC, máy bơm chữa cháy, cụm van, đường ống chính và thiết bị phụ trợ. Các quy cách DN50-DN300 được sử dụng tùy theo thiết kế của từng hệ thống.
• Hệ thống HVAC: Trong hệ thống điều hòa trung tâm, mặt bích được sử dụng để kết nối đường ống với van bướm, van cân bằng, bơm tuần hoàn và các thiết bị xử lý nước lạnh.
• Nhà máy và khu công nghiệp: Mặt bích là phụ kiện quan trọng trong các đường ống dẫn nước, hơi, khí, dầu và môi chất công nghệ. Tùy môi trường làm việc, có thể lựa chọn thép carbon, thép hợp kim hoặc inox.
• Trạm bơm và hệ thống xử lý nước: Mặt bích giúp kết nối nhanh các thiết bị như bơm, van, đường ống và bồn chứa, đồng thời tạo điều kiện thuận lợi cho việc tháo lắp thiết bị trong quá trình bảo trì.

Thép Mạnh Hải - Đơn vị cung cấp van công nghiệp chính hãng, đầy đủ chủng loại

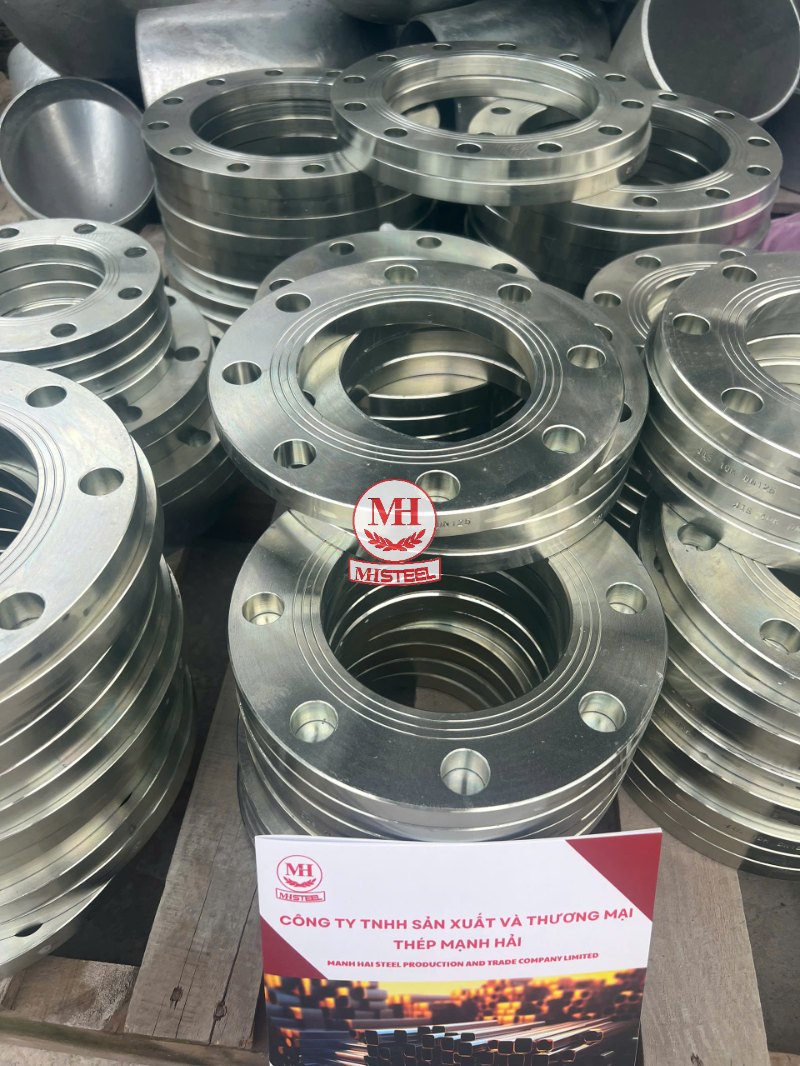

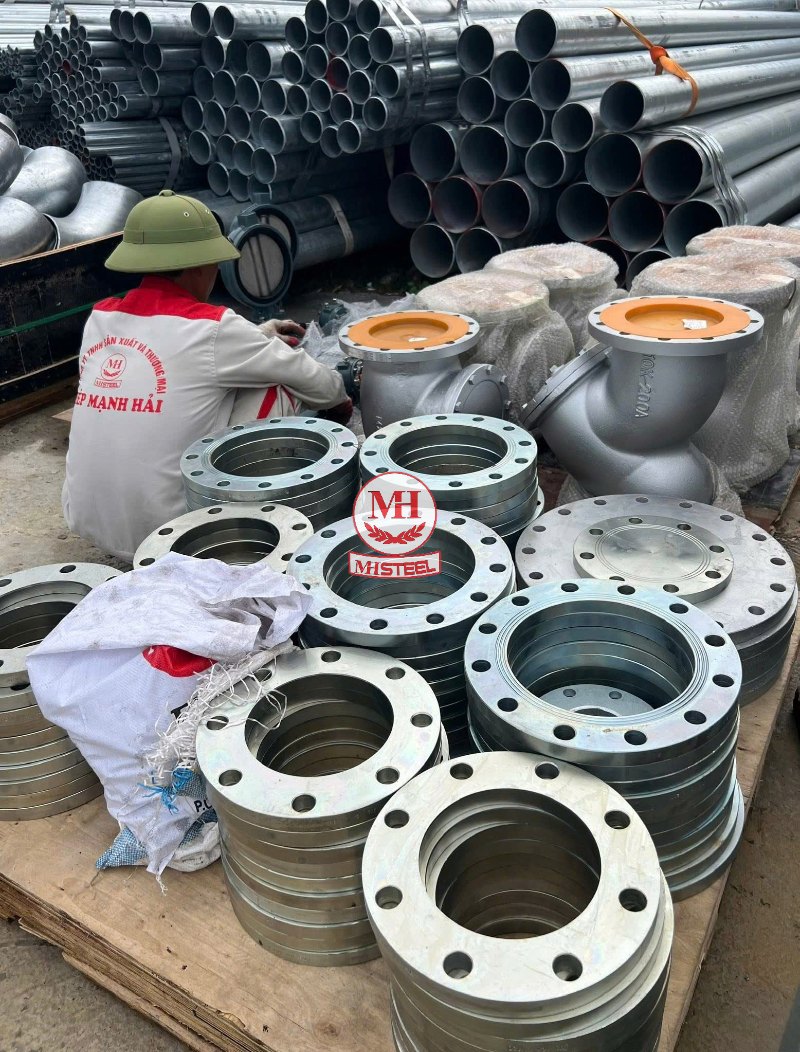

Thép Mạnh Hải cung cấp mặt bích thép và phụ kiện ống thép tại Hà Nội, phục vụ nhà thầu cơ điện, PCCC, HVAC, nhà máy và các công trình công nghiệp. Sản phẩm được cung cấp theo nhiều kích thước, tiêu chuẩn và cấp áp, đáp ứng cả đơn hàng nhỏ và số lượng lớn.

Thép Mạnh Hải có thể cung cấp đồng bộ ống thép - mặt bích - van - cút - tê - bầu giảm và các phụ kiện đường ống, giúp khách hàng giảm thời gian tìm kiếm nhiều nhà cung cấp và thuận tiện kiểm soát quy cách vật tư.

Các lợi thế khi mua mặt bích tại Thép Mạnh Hải:

• Đa dạng DN: từ DN15 đến DN300 và các kích thước lớn theo yêu cầu.
• Nhiều tiêu chuẩn: JIS, DIN/EN, ANSI/ASME và các quy cách theo hồ sơ dự án.
• Đa dạng chủng loại: bích hàn, bích ren, bích mù, bích hàn cổ...
• Nhận đơn số lượng lớn: phù hợp nhà thầu và dự án công nghiệp.
• Tư vấn quy cách: hỗ trợ kiểm tra DN, tiêu chuẩn, cấp áp và kiểu kết nối.
• Cung cấp đồng bộ: mặt bích cùng ống thép, van và phụ kiện đường ống.
• Kho tại Hà Nội: thuận tiện lấy hàng và giao đến công trình.

Với phương châm "Đúng chủng loại - Đúng tiêu chuẩn - Đúng tiến độ", Thép Mạnh Hải luôn đồng hành cùng khách hàng trong việc lựa chọn những giải pháp phụ kiện ống thép phù hợp, tối ưu chi phí đầu tư nhưng vẫn đảm bảo hiệu quả và độ bền lâu dài cho công trình.
