Côn thu thép đồng tâm / lệch tâm

Côn thu thép là phụ kiện đường ống không thể thiếu để nối hai đoạn ống có đường kính khác nhau trong hệ thống công nghiệp. Với hai loại chính là côn thu đồng tâm và lệch tâm, mỗi loại phù hợp với vị trí lắp và chức năng riêng. Thép Mạnh Hải cung cấp đầy đủ báo giá, thông số kỹ thuật DN15–DN600, phân loại vật liệu, tiêu chuẩn và ứng dụng của côn thu thép giúp bạn chọn đúng cho hệ thống đường ống.

Báo giá côn thu thép đồng tâm / lệch tâm

Giá côn thu thép phụ thuộc vào kích thước, vật liệu, độ dày và tiêu chuẩn. Dưới đây là báo giá theo các tiêu chí khác nhau.

Cụ thể:

Báo giá theo kích thước DN

Giá côn thu thép tăng theo đường kính, độ dày thành ống (Schedule) và tiêu chuẩn sản xuất. Các quy cách thông dụng thường có sẵn kho, trong khi kích thước lớn cần đặt theo đơn.

Lưu ý: Giá chỉ mang tính tham khảo đối với côn thu thép carbon hàn đối đầu tiêu chuẩn ASME B16.9, chưa bao gồm VAT và có thể thay đổi theo vật liệu, Schedule, xuất xứ và số lượng đặt hàng.

Báo giá theo vật liệu

Vật liệu là yếu tố ảnh hưởng lớn nhất đến chi phí. Trong đó, thép carbon có giá kinh tế, còn inox 304 và inox 316 phù hợp với môi trường ăn mòn hoặc yêu cầu vệ sinh cao.

Báo giá theo độ dày Schedule

Độ dày thành ống (Schedule) càng lớn thì lượng vật liệu càng nhiều, khả năng chịu áp lực càng cao và giá thành cũng tăng tương ứng.

Những yếu tố ảnh hưởng đến giá

Ngoài kích thước và vật liệu, giá côn thu thép còn phụ thuộc vào tiêu chuẩn sản xuất, xuất xứ và số lượng đặt hàng. Việc lựa chọn đúng quy cách sẽ giúp tối ưu cả chi phí và hiệu quả sử dụng.

• Kích thước: DN càng lớn giá càng cao do lượng vật liệu tăng
• Vật liệu: Inox 316 > Inox 304 > Thép mạ kẽm > Thép carbon
• Tiêu chuẩn: Hàng đạt ASME B16.9, ASTM A234, có CO/CQ thường có giá cao hơn.
• Độ dày (Schedule): Thành ống càng dày, khả năng chịu áp càng lớn và giá càng cao.
• Xuất xứ: Hàng Hàn Quốc, Nhật Bản, châu Âu thường cao hơn hàng Trung Quốc hoặc sản xuất trong nước
• Số lượng đặt hàng: Đơn hàng số lượng lớn hoặc dự án thường được chiết khấu tốt hơn

Khuyến nghị: Với các quy cách không phổ biến hoặc yêu cầu tiêu chuẩn riêng, Thép Mạnh Hải sẽ báo giá theo từng đơn hàng để đảm bảo đúng vật liệu, tiêu chuẩn và tiến độ giao hàng.

Côn thu thép là gì?

Côn thu thép (tiếng Anh: Steel Pipe Reducer) là phụ kiện đường ống hình côn dùng để nối hai đoạn ống có đường kính khác nhau, giúp chuyển tiếp đường kính đường ống một cách trơn tru. Tên gọi "côn thu" xuất phát từ hình dạng côn và chức năng thu nhỏ đường kính dòng chảy.

Chức năng chính của côn thu là giảm (hoặc mở rộng) đường kính đường ống mà vẫn duy trì dòng chảy ổn định, giảm thiểu tổn thất áp và xáo trộn dòng.

Côn thu được ứng dụng rộng rãi trong hệ thống công nghiệp: cấp thoát nước, PCCC, HVAC, dầu khí, hóa chất và hệ thống hơi, bất cứ nơi nào cần chuyển tiếp giữa hai kích thước ống khác nhau.

Các loại côn thu thép đang cung cấp

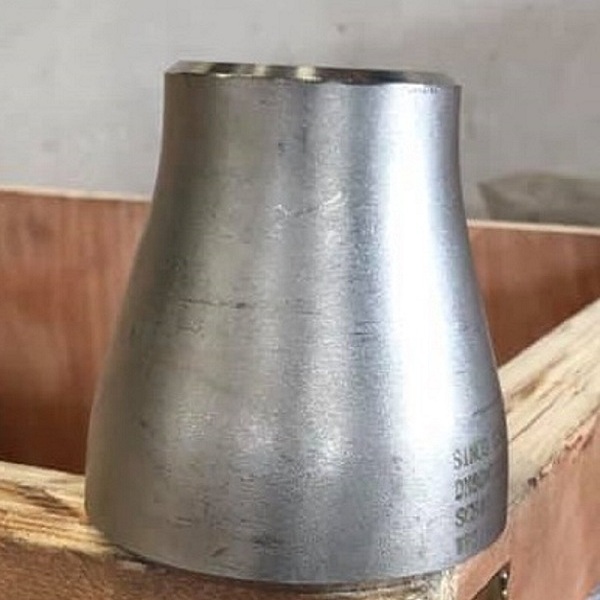

Côn thu đồng tâm (Concentric Reducer)

Côn thu đồng tâm (Concentric Reducer) có hai đầu ống cùng chung một trục tâm; hình dạng đối xứng quanh trục như hình nón cụt đều.

Thân côn thu đồng tâm đối xứng, tâm đầu lớn và đầu nhỏ nằm trên cùng một đường thẳng. Nó thường được lắp trên đường ống đứng (thẳng đứng), bơm ly tâm trục đứng,... nơi dòng chảy đối xứng quanh trục là lý tưởng.

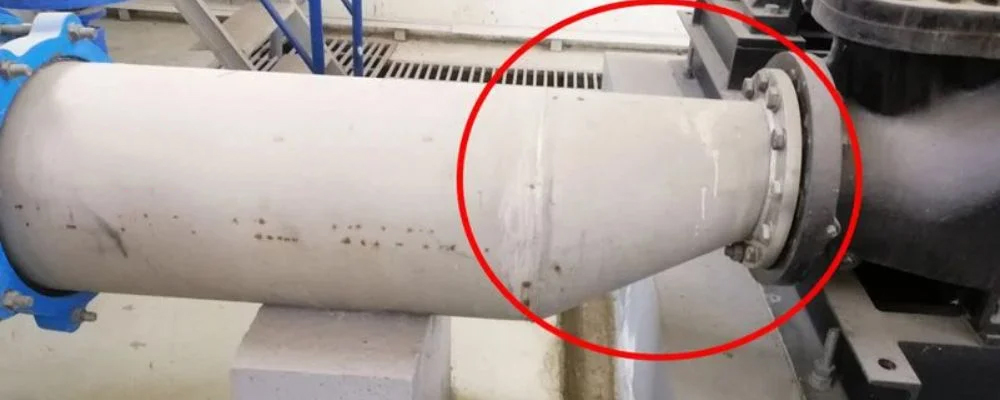

Côn thu lệch tâm (Eccentric Reducer)

Côn thu lệch tâm (Eccentric Reducer) là một cạnh thân côn phẳng, tâm hai đầu ống lệch nhau; tạo một mặt phẳng liên tục ở đáy hoặc đỉnh.

Thân côn thu lệch tâm không đối xứng, một bên phẳng thẳng hàng. Nó thường được lắp trên đường ống nằm ngang, đầu hút bơm,.. cạnh phẳng ở trên giúp tránh túi khí, cạnh phẳng ở dưới giúp thoát cặn, đảm bảo dòng chảy liên tục không đọng khí/cặn.

Thông số kỹ thuật côn thu thép

Thông số kỹ thuật của côn thu thép đồng tâm / lệch tâm như sau:

Kích thước danh nghĩa (DN)

Côn thu thép được sản xuất với nhiều quy cách để kết nối hai đoạn ống có đường kính khác nhau. Kích thước được xác định theo DN (Nominal Diameter) hoặc NPS (Nominal Pipe Size) và chế tạo theo tiêu chuẩn ASME B16.9.

Các quy cách phổ biến gồm:

Ngoài các kích thước trên, Thép Mạnh Hải còn cung cấp nhiều quy cách khác theo tiêu chuẩn ASME, JIS hoặc bản vẽ riêng của dự án.

Độ dày thành ống (Schedule)

Bên cạnh đường kính, Schedule (SCH) là thông số quyết định khả năng chịu áp lực của côn thu. Hai côn thu có cùng DN nhưng khác Schedule sẽ có độ dày thành và trọng lượng khác nhau.

Khi lựa chọn côn thu, Schedule nên đồng bộ với đường ống để đảm bảo khả năng hàn nối và chịu áp của toàn bộ hệ thống.

Kiểu kết nối

Côn thu thép chủ yếu sử dụng kết nối hàn đối đầu (Butt Weld) theo tiêu chuẩn ASME B16.9. Hai đầu phụ kiện được vát mép để hàn trực tiếp với đường ống, tạo mối nối kín, chắc chắn và chịu áp lực cao.

Ngoài kiểu hàn đối đầu, một số quy cách nhỏ còn có:

• Côn thu hàn lồng (Socket Weld)
• Côn thu ren (Threaded)

Tuy nhiên hai loại này chủ yếu dùng cho đường ống kích thước nhỏ và áp lực trung bình.

Áp suất làm việc

Khả năng chịu áp của côn thu phụ thuộc vào:

• Vật liệu chế tạo
• Độ dày Schedule
• Kích thước DN
• Nhiệt độ môi chất

Ví dụ, côn thu ASTM A234 WPB SCH40 thường đáp ứng áp suất làm việc của hệ thống cấp nước, PCCC, HVAC và công nghiệp thông thường. Với hệ thống áp lực cao, hơi nóng hoặc dầu khí, nên sử dụng SCH80 hoặc SCH160 để đảm bảo an toàn vận hành.

Tiêu chuẩn sản xuất

Các loại côn thu thép chất lượng thường được sản xuất theo các tiêu chuẩn quốc tế như:

Phân loại côn thu thép theo vật liệu

Có các loại côn thu theo vật liệu phổ biến trên thị trường như sau:

• Côn thu thép carbon: Đây là loại được sử dụng phổ biến nhất trong các hệ thống cấp nước, PCCC, HVAC, khí nén và công nghiệp. Sản phẩm thường được chế tạo từ thép ASTM A234 WPB, có độ bền cơ học cao, chịu áp lực tốt và chi phí hợp lý.
• Côn thu thép mạ kẽm: Côn thu thép carbon được phủ một lớp kẽm nhằm tăng khả năng chống oxy hóa và ăn mòn. Loại này phù hợp với hệ thống cấp nước, PCCC hoặc đường ống lắp đặt ngoài trời có độ ẩm cao.
• Côn thu inox 304: Được chế tạo từ thép không gỉ SUS304 hoặc ASTM A403 WP304, có khả năng chống ăn mòn tốt, bề mặt sạch và tuổi thọ cao. Thường sử dụng trong ngành thực phẩm, dược phẩm, nước sạch và chế biến đồ uống.
• Côn thu inox 316: Nhờ bổ sung Molypden (Mo), inox 316 có khả năng chống ăn mòn vượt trội trong môi trường nước biển, hóa chất và axit nhẹ. Đây là lựa chọn phù hợp cho nhà máy hóa chất, dầu khí, đóng tàu và công trình ven biển.

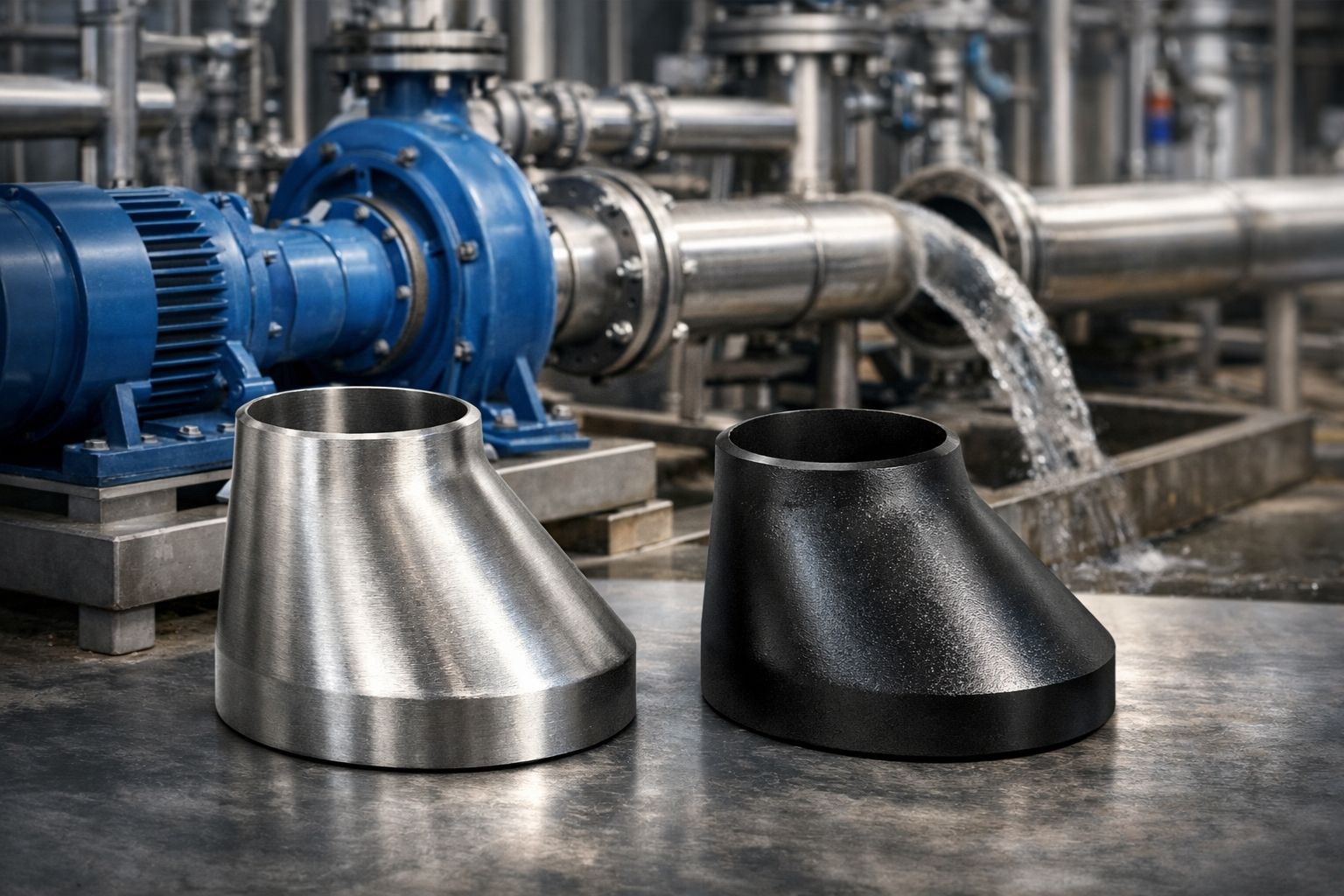

So sánh côn thu đồng tâm và côn thu lệch tâm

Bảng so sánh giúp chọn đúng loại côn đồng tâm/lệch tâm theo vị trí lắp:

Có thể thấy, trong các trường hợp mà đường ống đứng thì sẽ dùng côn thu đồng tâm. Còn với các trường hợp đường ống nằm ngang thì các bạn nên dùng côn thu lệch tâm để hạn chế tạo túi khí hoặc đọng cặn, đặc biệt tại đầu hút bơm.

Ứng dụng của côn thu thép đồng tâm/lệch tâm

Trong thực tế, côn thu đồng tầm/lệch tâm được sử dụng nhiều trong:

• Hệ thống cấp thoát nước: Dùng để chuyển đổi kích thước đường ống giữa tuyến chính và tuyến nhánh, đảm bảo lưu lượng và tiết kiệm chi phí vật tư.
• Hệ thống PCCC: Lắp đặt trên đường ống cấp nước chữa cháy, họng nước vách tường, sprinkler và trạm bơm PCCC để chuyển đổi kích thước đường ống theo thiết kế.
• Hệ thống HVAC: Ứng dụng trong đường ống nước lạnh, nước giải nhiệt và hệ thống chiller, giúp kết nối các thiết bị có kích thước đầu nối khác nhau.
• Nhà máy hóa chất: Sử dụng côn thu inox hoặc thép hợp kim để dẫn hóa chất, dung môi và các môi chất ăn mòn trong dây chuyền sản xuất.
• Ngành dầu khí: Được lắp đặt trên đường ống dẫn dầu, khí, condensate và hơi áp lực cao, yêu cầu vật liệu và tiêu chuẩn sản xuất nghiêm ngặt.
• Hệ thống hơi: Côn thu SCH80 hoặc SCH160 thường được sử dụng trong đường ống hơi công nghiệp, lò hơi và nhà máy nhiệt điện nhờ khả năng chịu áp suất và nhiệt độ cao.

Vì sao nên mua côn thu đồng tâm/lệch tâm tại Thép Mạnh Hải?

Côn thu (reducer) là phụ kiện quan trọng trong hệ thống đường ống, giúp chuyển đổi đường kính ống một cách an toàn và hiệu quả. Việc lựa chọn đúng loại côn thu đồng tâm hoặc lệch tâm, đúng vật liệu và đúng tiêu chuẩn sẽ ảnh hưởng trực tiếp đến độ bền, khả năng chịu áp và tuổi thọ của toàn bộ hệ thống.

Thép Mạnh Hải là đơn vị chuyên cung cấp côn thu thép chất lượng cao, đáp ứng đầy đủ nhu cầu từ công trình dân dụng đến các dự án công nghiệp quy mô lớn với dải kích thước rộng từ DN15 đến DN600.

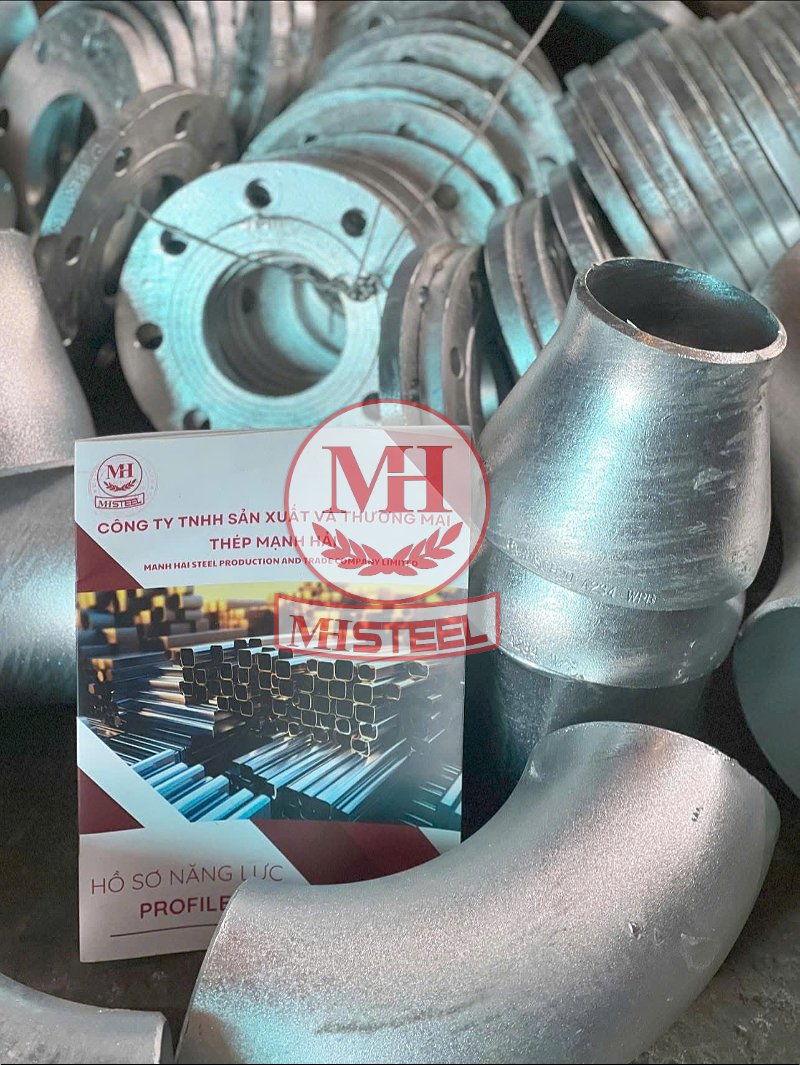

Sản phẩm côn thu có sẵn, đa dạng kích thước, đạt tiêu chuẩn

Sản phẩm có nhiều lựa chọn về Schedule (Sch 10, Sch 20, Sch 40, Sch 80, XS, XXS…), vật liệu (thép carbon ASTM A234 WPB, thép không gỉ…), và kiểu mặt đầu (hàn butt-weld). Nhờ đó, khách hàng có thể dễ dàng tìm được đúng quy cách phù hợp với bản vẽ kỹ thuật, dù là hệ thống cấp thoát nước dân dụng, hệ thống HVAC, hay đường ống chịu áp lực cao trong nhà máy công nghiệp.

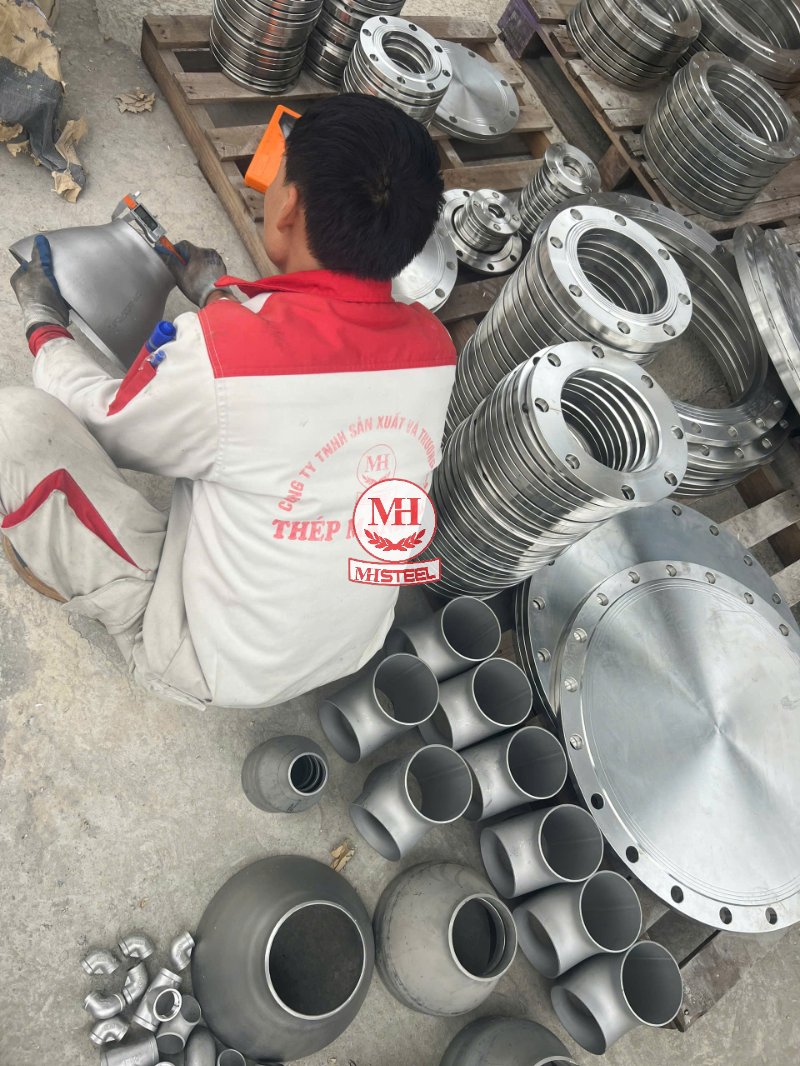

Các quy cách phổ biến luôn được dự trữ sẵn tại kho Thạch Thất và Long Biên. Việc tồn kho đầy đủ giúp Thép Mạnh Hải giao hàng nhanh chóng, rút ngắn thời gian chờ đợi và hỗ trợ chủ đầu tư, nhà thầu đáp ứng tiến độ thi công gấp. Đối với các dự án cần hàng số lượng lớn hoặc nhiều quy cách khác nhau, đơn vị cũng có khả năng chuẩn bị hàng theo kế hoạch để giao đúng hạn.

Sản phẩm côn thu tại Thép Mạnh Hải được sản xuất và kiểm soát chất lượng theo các tiêu chuẩn quốc tế phổ biến như: ASME B16.9, ASTM A234 WPB, JIS,... Ngoài ra, đơn vị còn đáp ứng các yêu cầu kỹ thuật đặc thù theo tiêu chuẩn riêng của từng dự án. Việc tuân thủ nghiêm ngặt các tiêu chuẩn này giúp sản phẩm đạt độ chính xác cao về kích thước, độ dày thành, khả năng chịu áp và khả năng hàn nối, đảm bảo an toàn khi đưa vào vận hành.

Mỗi lô hàng đều có thể cung cấp đầy đủ hồ sơ chất lượng bao gồm: CO, CQ, Mill Test Certificate, Heat Number,...Hồ sơ đầy đủ và rõ ràng hỗ trợ công tác nghiệm thu công trình, nhà máy và đặc biệt là các dự án FDI – nơi yêu cầu về truy xuất nguồn gốc và chứng từ chất lượng rất nghiêm ngặt.

Đội ngũ kỹ thuật hỗ trợ tư vấn và báo giá nhanh

Đội ngũ kỹ thuật của Thép Mạnh Hải luôn sẵn sàng hỗ trợ khách hàng lựa chọn đúng loại côn thu (đồng tâm hay lệch tâm), đúng vật liệu và đúng Schedule dựa trên bản vẽ thiết kế.

Đồng thời, đơn vị báo giá nhanh chóng cho cả đơn hàng lẻ lẫn các dự án số lượng lớn, kèm theo chính sách chiết khấu cạnh tranh. Sự kết hợp giữa tư vấn chuyên môn và giá cả hợp lý giúp khách hàng tiết kiệm thời gian, tối ưu chi phí và hạn chế rủi ro chọn sai sản phẩm.

LIÊN HỆ NGAY ĐỂ NHẬN TƯ VẤN MIỄN PHÍ VÀ BÁO GIÁ CÔN THU ĐỒNG TÂM/LỆCH TÂM MỚI NHẤT!

Thông tin liên hệ:

CÔNG TY TNHH SẢN XUẤT VÀ THƯƠNG MẠI THÉP MẠNH HẢI

Trụ sở:

• Văn phòng 1: A1, ĐCN Phùng Xá, Xã Phùng Xá, Huyện Thạch Thất, Hà Nội
• Văn phòng 2: Số 2 - Tổ 3 - Phúc Lợi - Long Biên - Hà Nội

Hotline/Zalo: 0969 816 326 - 0968 410 236.

Email: manhhaisteel@gmail.com

Website: https://thepmanhhai.com

Facebook: Công Ty TNHH Sản Xuất & Thương Mại Thép Mạnh Hải

Bản đồ chỉ đường: Google Map chỉ đường Thép Mạnh Hải.

Đội ngũ Thép Mạnh Hải luôn sẵn sàng đón tiếp và tư vấn nhiệt tình cho mọi yêu cầu của quý khách hàng!

Câu hỏi thường gặp về sản phẩm côn thu đồng tâm/lệch tâm

Côn thu đồng tâm và côn thu lệch tâm khác nhau như thế nào?

Côn thu đồng tâm có hai đầu nằm trên cùng một trục, giúp dòng chảy phân bố đều và thường được sử dụng cho đường ống đứng. Trong khi đó, côn thu lệch tâm có một cạnh phẳng, thích hợp lắp trên đường ống ngang để hạn chế hiện tượng đọng khí hoặc tích tụ cặn trong hệ thống.

Khi nào nên sử dụng côn thu lệch tâm?

Côn thu lệch tâm thường được lắp trên đường ống nằm ngang, đặc biệt tại đầu hút của bơm ly tâm hoặc các vị trí cần hạn chế túi khí và cặn lắng. Việc lựa chọn đúng hướng lắp đặt giúp dòng chảy ổn định, tăng hiệu quả vận hành và kéo dài tuổi thọ thiết bị.

Thép Mạnh Hải có sẵn côn thu SCH40 và SCH80 không?

Có. Thép Mạnh Hải luôn dự trữ các quy cách côn thu đồng tâm và lệch tâm SCH40 và SCH80 thông dụng tại kho, đáp ứng nhanh nhu cầu cho hệ thống cấp thoát nước, PCCC, HVAC và công nghiệp.

Có nhận gia công côn thu theo kích thước yêu cầu không?

Có. Ngoài các quy cách tiêu chuẩn, Thép Mạnh Hải nhận gia công côn thu theo bản vẽ hoặc yêu cầu riêng về kích thước, vật liệu, độ dày (Schedule) và tiêu chuẩn kỹ thuật của từng dự án.

Thời gian giao hàng bao lâu?

Đối với các quy cách có sẵn, Thép Mạnh Hải có thể giao hàng nội thành Hà Nội trong ngày, các tỉnh thành khác từ 1–5 ngày. Với hàng gia công hoặc kích thước đặc biệt, thời gian sản xuất và giao hàng thường từ 3–7 ngày, tùy theo quy cách và số lượng đặt hàng.

Việc lựa chọn côn thu đồng tâm/lệch tâm tại Thép Mạnh Hải mang lại sự an tâm về chất lượng, tiến độ giao hàng và hỗ trợ kỹ thuật. Với đầy đủ quy cách, hàng sẵn kho, tiêu chuẩn quốc tế, hồ sơ CO/CQ đầy đủ cùng đội ngũ tư vấn chuyên nghiệp, Thép Mạnh Hải là đối tác đáng tin cậy cho mọi công trình đường ống.
