Côn thu lệch tâm: Phân loại, đặc điểm và báo giá 2026

Trong hệ thống đường ống công nghiệp, côn thu lệch tâm là phụ kiện quan trọng giúp chuyển đổi kích thước đường ống mà vẫn đảm bảo lưu lượng dòng chảy ổn định và hạn chế đọng khí, đọng cặn trong quá trình vận hành. Sản phẩm được ứng dụng rộng rãi trong hệ thống bơm, PCCC, HVAC và đường ống công nghiệp áp lực cao. Bài viết dưới đây của Thép Mạnh Hải sẽ giúp bạn hiểu rõ về phân loại, đặc điểm kỹ thuật cũng như báo giá côn thu lệch tâm mới nhất 2026 để dễ dàng lựa chọn sản phẩm phù hợp cho công trình.

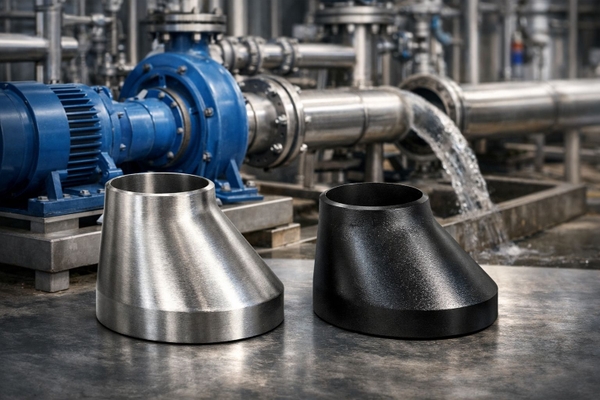

Côn thu lệch tâm là gì?

Côn thu lệch tâm có tên kỹ thuật quốc tế là eccentric reducer, là phụ kiện đường ống dạng hình trụ côn, có hai đầu hở với đường kính khác nhau (đầu lớn D₁ và đầu nhỏ D₂), trong đó trục tâm của hai đầu không trùng nhau mà lệch nhau một khoảng đúng bằng (D₁–D₂)/2. Kết quả là một mặt của côn thu hoàn toàn phẳng từ đầu đến cuối, gọi là flat side, trong khi mặt đối diện có dạng côn thông thường.

Côn thu lệch tâm là phụ kiện dùng để nối hai đoạn ống có kích thước khác nhau, giúp thu nhỏ đường kính đường ống nhưng hai tâm ống không nằm trên cùng một trục. Chính vì vậy, một bên của côn thu sẽ có mặt phẳng chạy thẳng từ đầu lớn tới đầu nhỏ, còn bên còn lại có dạng thuôn côn như thông thường. Thiết kế này giúp côn thu lệch tâm khác hoàn toàn so với côn thu đồng tâm.

Trong thực tế thi công hệ thống đường ống công nghiệp, đặc biệt là đường ống bơm ngang hoặc hệ thống hơi, nếu sử dụng côn thu đồng tâm không đúng vị trí rất dễ xảy ra hiện tượng đọng khí hoặc đọng cặn bên trong đường ống. Đây là nguyên nhân gây rung lắc, giảm lưu lượng hoặc làm hệ thống vận hành không ổn định. Vì vậy, côn thu lệch tâm được xem là giải pháp kỹ thuật quan trọng giúp hạn chế các sự cố này.

Điểm đặc biệt của côn thu lệch tâm nằm ở mặt phẳng chạy dọc thân phụ kiện. Khi lắp đặt đúng chiều, mặt phẳng này giúp dòng chảy bên trong đường ống ổn định hơn và tránh tạo điểm tích tụ khí hoặc chất lỏng. Ví dụ, trong hệ thống hút bơm nằm ngang, mặt phẳng thường được đặt phía trên để đáy ống bằng phẳng liên tục, từ đó tránh hiện tượng tụ khí gây xâm thực bơm. Ngược lại, trong một số hệ thống hơi hoặc chất lỏng đặc biệt, mặt phẳng sẽ được đặt phía dưới để tránh đọng nước hoặc cặn bên trong đường ống.

Theo tiêu chuẩn kỹ thuật ASME B16.9, chiều dài của côn thu lệch tâm được sản xuất tương đương với côn thu đồng tâm cùng kích thước. Điều này giúp việc lắp đặt và thay thế thuận tiện hơn vì không làm thay đổi kết cấu hệ thống đường ống. Tuy nhiên, về mặt kỹ thuật vận hành, côn thu lệch tâm có chức năng riêng biệt mà côn thu đồng tâm không thể thay thế trong các hệ thống cần kiểm soát đọng khí hoặc đọng chất lỏng.

Thông số kỹ thuật côn thu lệch tâm

Về cơ bản thông số kỹ thuật của phụ kiện côn thu lệch tâm được tổng hợp theo bảng sau:

Thông số	Dải giá trị	Diễn giải và lưu ý kỹ thuật
Đường kính đầu lớn (D₁)	DN15 - DN600 (NPS ½" - 24")	Khớp với OD ống đầu lớn; ghi theo DN hoặc OD mm tùy hệ tiêu chuẩn (ASME hoặc JIS). Khi đặt hàng phải ghi cả D₁ và D₂ bằng mm. Ví dụ Φ108×Φ57 hoặc DN100×DN50.
Đường kính đầu nhỏ (D₂)	DN15 - DN500 (nhỏ hơn D₁)	Khớp với OD ống đầu nhỏ. Độ lệch tâm = (D₁ – D₂) / 2, mặt phẳng (flat side) cách tâm ống đầu lớn đúng một khoảng bằng D₁/2.
Độ dày thành (WT)	SCH5S, SCH10S, SCH40S (inox); SCH20, SCH40, STD (thép carbon)	WT phải khớp với WT ống đầu nối để hàn giáp mép đúng kỹ thuật. Côn thu lệch tâm có WT như nhau ở cả hai đầu, không phải WT đầu lớn khác WT đầu nhỏ
Chiều dài thân côn (L)	Theo bảng ASME B16.9; bằng côn thu đồng tâm cùng D₁×D₂	Chiều dài L của côn thu lệch tâm bằng chiều dài L của côn thu đồng tâm cùng cặp kích thước D₁×D₂ theo ASME B16.9, chỉ khác nhau ở hình dạng, không khác chiều dài.
Độ lệch tâm (offset)	(D₁ - D₂) / 2 (mm)	Một mặt của côn thu hoàn toàn phẳng (flat side), mặt này có thể định hướng phía trên (FOT) hoặc phía dưới (FOB) tùy yêu cầu kỹ thuật của hệ thống
Hướng lắp (orientation)	Flat-on-top (FOT) Flat-on-bottom (FOB)	FOT: mặt phẳng hướng lên, tránh bẫy khí trên ống nằm ngang. FOB: mặt phẳng hướng xuống, tránh bẫy lỏng và cặn. Ghi rõ FOT hay FOB khi đặt hàng, đây là thông tin bắt buộc với côn thu lệch tâm.
Tiêu chuẩn kích thước	ASME B16.9:2018 JIS B2311:2013	Cùng tiêu chuẩn với côn thu đồng tâm; L theo bảng B16.9 giống nhau. Ghi tiêu chuẩn khi đặt hàng để tránh nhận sai chiều dài nếu nhà sản xuất dùng JIS thay vì ASME.

Do đó, khi đặt hàng về phụ kiện côn thu lệch tâm thì các bạn cần ghi rõ các thông số:

• Loại phụ kiện côn thu lệch tâm;
• D₁×D₂ (OD mm), ví dụ Φ108×Φ57;
• Hướng lắp như FOT (flat-on-top) hoặc FOB (flat-on-bottom);
• Schedule / WT như SCH40, SCH10S…;
• Chất liệu như thép đen ASTM A234 hoặc inox 304 ASTM A403;
• Tiêu chuẩn kích thước như ASME B16.9.

Thiếu thông tin hướng lắp FOT/FOB là lỗi đặt hàng nghiêm trọng nhất, ảnh hưởng trực tiếp đến chức năng kỹ thuật của côn thu lệch tâm trong hệ thống.

Đặc điểm côn thu lệch tâm

Côn thu lệch tâm là phụ kiện được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay, đặc biệt tại những vị trí cần thay đổi kích thước đường ống nhưng vẫn phải đảm bảo dòng chảy vận hành ổn định. Khác với côn thu đồng tâm có hai đầu nằm trên cùng một đường trục, côn thu lệch tâm được thiết kế với hai tâm ống lệch nhau. Chính cấu tạo này tạo nên một mặt phẳng chạy dọc theo thân phụ kiện, giúp sản phẩm có nhiều ưu điểm kỹ thuật đặc biệt trong quá trình sử dụng thực tế.

Hạn chế hiện tượng đóng khí, cặn trong đường ống

Đặc điểm nổi bật nhất của côn thu lệch tâm là khả năng hạn chế hiện tượng đọng khí hoặc đọng cặn bên trong hệ thống đường ống. Trong quá trình vận hành, nếu đường ống xuất hiện các điểm tích tụ khí hoặc chất lỏng, dòng chảy sẽ trở nên không ổn định và dễ phát sinh nhiều sự cố như rung lắc, giảm lưu lượng hoặc gây tiếng ồn lớn. Thiết kế lệch tâm của côn thu giúp tạo ra một mặt phẳng liên tục trong hệ thống, từ đó hạn chế tối đa các điểm tụ khí hoặc đọng cặn bên trong đường ống.

Trong thực tế, đặc điểm này đặc biệt quan trọng đối với hệ thống hút máy bơm nằm ngang. Nếu khí bị tích tụ tại đầu hút bơm, thiết bị rất dễ xảy ra hiện tượng xâm thực, gây rung mạnh và làm hư hỏng cánh bơm sau thời gian ngắn sử dụng. Khi sử dụng côn thu lệch tâm đúng chiều lắp đặt, dòng chất lỏng sẽ lưu thông ổn định hơn và hạn chế được tình trạng tạo bọt khí trong hệ thống. Đây cũng là lý do côn thu lệch tâm gần như trở thành phụ kiện bắt buộc trong nhiều hệ thống bơm công nghiệp.

Điều hướng dòng chảy nhẹ nhàng

Ngoài khả năng chống đọng khí, côn thu lệch tâm còn giúp dòng chảy chuyển đổi kích thước một cách mềm mại hơn. Phần thân côn được thu nhỏ dần theo chiều dài phụ kiện nên không làm thay đổi tiết diện đột ngột như một số kiểu kết nối khác.

Điều này giúp giảm nhiễu động dòng chảy, hạn chế tổn thất áp lực và tăng hiệu quả vận hành cho toàn bộ hệ thống. Đối với các hệ thống có lưu lượng lớn hoặc áp lực cao, đặc điểm này đặc biệt quan trọng vì nó ảnh hưởng trực tiếp tới tuổi thọ của máy bơm, van công nghiệp và toàn bộ đường ống.

Chịu được áp lực và nhiệt độ khắc nghiệt

Một ưu điểm khác của côn thu lệch tâm là khả năng chịu áp lực và nhiệt độ khá tốt. Hiện nay sản phẩm thường được sản xuất theo nhiều tiêu chuẩn độ dày khác nhau như SCH20, SCH40, SCH80 hoặc SCH160 nhằm đáp ứng đa dạng nhu cầu sử dụng trong công nghiệp. Với các hệ thống hơi nóng, hóa chất hoặc áp lực cao, côn thu lệch tâm có thể hoạt động ổn định trong điều kiện nhiệt độ và áp suất lớn mà vẫn đảm bảo độ kín và độ bền cơ học.

Côn thu lệch tâm hiện nay cũng được sản xuất từ nhiều loại vật liệu khác nhau như thép đen, thép mạ kẽm, inox 304 hoặc inox 316. Mỗi loại vật liệu sẽ phù hợp với từng môi trường sử dụng riêng. Thép đen thường được dùng trong hệ thống công nghiệp thông thường hoặc môi trường khô ráo. Trong khi đó, côn thu mạ kẽm lại phù hợp với môi trường ngoài trời hoặc nơi có độ ẩm cao nhờ khả năng chống oxy hóa tốt hơn. Đối với các ngành yêu cầu khả năng chống ăn mòn cao như thực phẩm, dược phẩm hoặc hóa chất, côn thu inox là lựa chọn được ưu tiên nhờ độ bền và khả năng chống gỉ vượt trội.

Độ kín cao trong lắp đặt

Bên cạnh đó, côn thu lệch tâm còn có độ kín rất cao khi kết nối bằng phương pháp hàn đối đầu. Khi thi công đúng kỹ thuật, mối hàn gần như tạo thành một khối liền với đường ống, giúp hạn chế rò rỉ và tăng độ ổn định cho toàn hệ thống. Đây là ưu điểm quan trọng trong các hệ thống áp lực cao hoặc hệ thống vận hành liên tục trong thời gian dài.

Đa dạng kích thước

Một đặc điểm đáng chú ý khác là côn thu lệch tâm được sản xuất với kích thước rất đa dạng, từ các size nhỏ dùng trong dân dụng cho tới các kích thước lớn phục vụ nhà máy công nghiệp và hệ thống hạ tầng kỹ thuật. Nhờ đó, sản phẩm có thể dễ dàng đồng bộ với nhiều loại đường ống khác nhau mà không làm thay đổi kết cấu tổng thể của hệ thống.

Nhờ những đặc điểm kỹ thuật nổi bật như khả năng hạn chế đọng khí, tối ưu dòng chảy, chịu áp lực tốt và tuổi thọ cao, côn thu lệch tâm hiện đang được sử dụng rộng rãi trong nhiều lĩnh vực như hệ thống cấp thoát nước, PCCC, HVAC, dầu khí, hóa chất và nhà máy công nghiệp hiện đại.

So sánh giữa côn thu lệch tâm và côn thu đồng tâm

Lựa chọn giữa lệch tâm và đồng tâm không phải câu hỏi loại nào tốt hơn mà là loại nào đúng cho từng vị trí lắp đặt cụ thể:

Tiêu chí	Côn thu lệch tâm	Côn thu đồng tâm
Hình dạng mặt cắt dọc	Hình thang lệch với một mặt hoàn toàn phẳng; trục tâm hai đầu lệch nhau một khoảng bằng (D₁–D₂)/2	Hình thang cân với trục tâm hai đầu trùng nhau; bề mặt côn đối xứng qua trục dọc
Kiểm soát bẫy khí trên ống nằm ngang	Lắp FOT (flat-on-top) với mặt phẳng phía trên nên không có điểm thấp trong dòng chảy, khí thoát liên tục theo dòng chảy về phía trước	Trục tâm lệch nên có điểm thấp bên dưới dẫn đến khí tích tụ không thoát được nếu không có điểm xả riêng
Kiểm soát bẫy lỏng và cặn đọng	Lắp FOB (flat-on-bottom) với mặt phẳng phía dưới, không có điểm cao, chất lỏng chảy hết, không đọng cặn tại điểm thu giảm.	Có điểm cao bên trên nên chất lỏng và cặn có thể đọng lại tại điểm thu giảm nếu không có điểm xả riêng.
Lắp đặt trên ống đứng	Không khuyến nghị do mặt phẳng lệch tạo dòng chảy không đều quanh chu vi, gây xáo trộn bất đối xứng	Phù hợp nhất, tâm ống hoàn toàn thẳng hàng, dòng chảy đối xứng
Yêu cầu xác định hướng lắp	Bắt buộc phải xác định rõ FOT hay FOB khi thiết kế và thi công; lắp sai hướng làm mất tác dụng kỹ thuật	Không cần vì sản phẩm đối xứng hoàn toàn, không phân biệt hướng lắp
Đường hút bơm nằm ngang	Lắp FOT bắt buộc để ngăn tích tụ khí tại đầu hút bơm, tránh cavitation; đây là ứng dụng đặc thù quan trọng nhất	Không dùng trên đường hút bơm nằm ngang nếu không có điểm xả khí riêng
Giá cả	Cao hơn côn thu đồng tâm ~10–15% cùng quy cách do gia công phức tạp hơn	Thấp hơn côn thu lệch tâm cùng quy cách

Nếu lắp côn thu lệch tâm sai chiều, hệ thống đường ống rất dễ gặp sự cố trong quá trình vận hành. Ví dụ, tại vị trí cần lắp mặt phẳng phía trên để tránh tụ khí nhưng lại lắp ngược xuống dưới, bên trong đường ống sẽ xuất hiện khoảng trống giữ khí. Điều này còn nguy hiểm hơn cả dùng côn thu đồng tâm vì khí sẽ bị giữ lại nhiều hơn, dễ gây rung đường ống, giảm lưu lượng và làm bơm hoạt động không ổn định.

Ngược lại, trong các hệ thống dẫn hóa chất hoặc chất lỏng có cặn, nếu vị trí yêu cầu mặt phẳng phía dưới nhưng lại lắp phía trên, cặn bẩn sẽ tích tụ tại phần cao bên trong đường ống. Sau thời gian dài, khu vực này dễ bị tắc nghẽn hoặc ăn mòn cục bộ, ảnh hưởng trực tiếp tới tuổi thọ hệ thống.

Vì vậy trước khi thi công, cần kiểm tra chính xác hướng lắp đặt theo thiết kế kỹ thuật của hệ thống. Không nên tự suy đoán chiều lắp chỉ dựa vào hình dạng phụ kiện, bởi nhiều bản vẽ đường ống thông thường sẽ không thể hiện rõ hướng lắp nếu không có ký hiệu kỹ thuật cụ thể từ đơn vị thiết kế.

Phân loại côn thu lệch tâm

Trong thực tế công nghiệp, côn thu lệch tâm được phân loại dựa trên nhiều yếu tố khác nhau như chất liệu sản xuất, kiểu kết nối và tiêu chuẩn độ dày thành ống. Việc phân loại rõ ràng giúp kỹ sư và đơn vị thi công lựa chọn đúng sản phẩm phù hợp với áp lực vận hành, môi trường sử dụng và yêu cầu kỹ thuật của từng hệ thống đường ống.

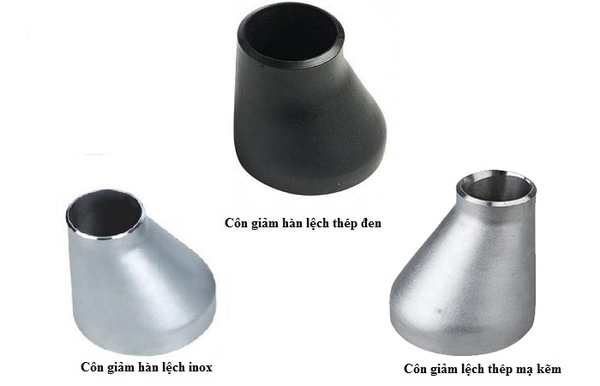

Phân loại côn thu lệch tâm theo chất liệu

Hiện nay, côn thu lệch tâm được sản xuất từ nhiều loại vật liệu khác nhau nhằm đáp ứng đa dạng điều kiện làm việc trong thực tế. Mỗi loại vật liệu sẽ có đặc điểm riêng về độ bền, khả năng chống ăn mòn và chi phí đầu tư.

Chất liệu	Tiêu chuẩn	Độ bền ăn mòn	Giá	Phù hợp với
Thép đen	ASTM A234 WPBASME B16.9	Thấp, dễ rỉ sét; cần sơn/bảo vệ	Thấp nhất	Hệ thống hơi nước, dầu công nghiệp, khí nén trong nhà xưởng kín; đường hút bơm không tiếp xúc nước uống và hóa chất ăn mòn
Thép mạ kẽm	ASTM A234 WPB+ lớp mạ Zn	Trung bình, lớp mạ kẽm chống rỉ; bền ngoài trời hơn thép đen 3-5 lần.	Cao hơn thép đen~15-25%	PCCC, cấp thoát nước ngoài trời, HVAC; ứng dụng không tiếp xúc thực phẩm
Inox 304	ASTM A403 CF8ASME B16.9	Cao, chống ăn mòn tốt trong môi trường thông thường	Cao hơn thép đen~3-4×	Thực phẩm, nước uống, dược phẩm nhẹ; đường hút bơm thực phẩm (FOT), lựa chọn phổ biến nhất cho công nghiệp thực phẩm
Inox 316 / 316L	ASTM A403 CF8MASME B16.9	Rất cao, chống clorua; bền trong môi trường biển và hóa chất	Cao hơn 304~25-45%	Ven biển, hóa chất clorua, dược phẩm WFI; đường hút bơm hóa chất; 316L bắt buộc khi có bước hàn TIG sau lắp côn
Nhựa PVC / PPR	Tiêu chuẩn nhựa (ISO 4422, ASTM D1785)	Trung bình, không rỉ sét; hạn chế nhiệt độ; 60°C	Thấp, rẻ hơn inox 5-10 lần	Tưới tiêu nông nghiệp, đường ống nước dân dụng; không dùng cho hơi nước và môi trường nhiệt độ cao

Trong thực tế sản xuất thực phẩm và dược phẩm tại Việt Nam, inox 304 SCH10S là chất liệu và Schedule phổ biến nhất cho côn thu lệch tâm FOT trên đường hút bơm. Côn thu này tiếp xúc trực tiếp với sản phẩm nên bắt buộc phải có CO/CQ theo ASTM A403 ghi rõ mác CF8 (304) hoặc CF8M (316), heat number và kết quả kiểm tra thành phần hóa học.

Phân loại côn thu lệch tâm theo cách kết nối

Ngoài chất liệu, côn thu lệch tâm còn được phân loại theo phương pháp kết nối với hệ thống đường ống.

Phổ biến nhất hiện nay là kiểu hàn đối đầu. Đây là phương pháp được sử dụng nhiều trong các hệ thống công nghiệp áp lực cao vì mối hàn tạo thành gần như một khối liền với đường ống, giúp hệ thống có độ kín rất cao và khả năng chịu nhiệt, chịu áp lực tốt. Kiểu kết nối này phù hợp với dải kích thước lớn từ DN15 đến DN600. Tuy nhiên, với côn thu lệch tâm, việc xác định đúng chiều lắp trước khi hàn là cực kỳ quan trọng vì sau khi hàn cố định sẽ không thể xoay chỉnh lại hướng mặt phẳng của côn thu.

Một số hệ thống áp lực thấp hoặc đường ống nhỏ sử dụng kiểu kết nối ren. Ưu điểm của phương pháp này là thi công nhanh và không cần hàn. Tuy nhiên, do hướng lắp phụ thuộc vào độ siết ren nên việc kiểm soát chính xác chiều của côn thu lệch tâm thường khó hơn. Vì vậy, kiểu ren chỉ phù hợp với các hệ thống áp lực thấp hoặc yêu cầu kỹ thuật không quá nghiêm ngặt.

Đối với các hệ thống công nghiệp lớn cần tháo lắp bảo trì định kỳ, côn thu lệch tâm kết nối mặt bích được sử dụng khá phổ biến. Kiểu kết nối này giúp việc thay thế và kiểm tra hệ thống thuận tiện hơn nhiều so với hàn cố định. Tuy nhiên, sau khi tháo lắp bảo trì cần kiểm tra kỹ chiều lắp của côn thu để tránh tình trạng lắp ngược mặt phẳng gây ảnh hưởng tới dòng chảy.

Riêng với côn thu nhựa PVC hoặc PPR, phương pháp kết nối chủ yếu là dán keo hoặc hàn nhiệt. Sau khi keo khô hoặc mối hàn hoàn tất, hướng lắp đặt gần như không thể thay đổi nên cần xác định chính xác chiều lắp trước khi thi công.

Phân loại côn thu lệch tâm theo độ dày thành ống

Trong ngành đường ống công nghiệp, độ dày thành côn thu thường được phân loại theo tiêu chuẩn Schedule, còn gọi tắt là SCH. Đây là yếu tố ảnh hưởng trực tiếp tới khả năng chịu áp lực và độ bền của sản phẩm.

Tiêu chuẩn độ dày	Độ dày thành (WT) tham chiếu DN50	Chịu áp lực	Phù hợp với
SCH5S (inox)	t ≈ 1.65mm	Thấp, PN6 đến PN10	Đường hút bơm thực phẩm áp thấp; hệ thống sanitary trọng lượng nhẹ; tối ưu chi phí cho đường ống trên cao
SCH10S (inox)	t ≈ 2.77mm	Thấp đến trung bình, PN10 đến PN16	Phổ biến nhất cho côn thu lệch tâm inox, đường hút bơm thực phẩm, HVAC, dược phẩm; cân bằng tốt giữa độ bền và trọng lượng
SCH20 (thép carbon)	t ≈ 3.91mm	Trung bình, PN16 đến PN25	PCCC, cấp thoát nước, đường hút bơm nước công nghiệp; tối ưu chi phí cho áp lực vừa
SCH40 / STD (thép carbon)	t ≈ 3.91mm (DN50)	Trung bình đến cao, PN25 đến PN40	Tiêu chuẩn phổ biến nhất thép carbon; đường hút bơm công nghiệp chung, hơi nước thấp–trung áp; cân bằng tốt giữa độ bền và chi phí
SCH80 / XS (thép carbon)	t ≈ 5.54mm (DN50)	Cao, PN40 đến PN63	Hơi nước cao áp, hóa chất, dầu khí; đường hút bơm áp lực cao; nặng hơn SCH40 ~40%
SCH40S (inox)	t ≈ 3.91mm	Cao cho inox, PN25 đến PN40	Hệ thống hóa chất inox, hơi nước nhiệt độ cao; ít gặp hơn SCH10S trong thực phẩm và dược phẩm thông thường

Với côn thu lệch tâm, một điểm kỹ thuật cần lưu ý khi hàn là do mặt phẳng (flat side) và mặt côn có chiều dài khác nhau theo chu vi tại điểm hàn, thợ hàn TIG cần điều chỉnh tốc độ và nhiệt lượng khi chạy từ vùng mặt phẳng sang vùng côn trong cùng một mối hàn. Đây là một trong những lý do côn thu lệch tâm được tính giá cao hơn côn thu đồng tâm ~10–15% và đòi hỏi thợ hàn có kinh nghiệm hơn.

Bảng giá côn thu lệch tâm mới 2026

Giá côn thu lệch tâm cao hơn côn thu đồng tâm cùng quy cách khoảng 10–15% do gia công phức tạp hơn, phần mặt phẳng yêu cầu kỹ thuật tạo hình và hàn đặc biệt để đảm bảo độ phẳng và độ kín khít tại mối hàn. Với số lượng ≥ 20 cái cùng quy cách, liên hệ để nhận chiết khấu theo đơn hàng.

Quy cách (D₁×D₂)	Chất liệu	Schedule / WT	Đơn giá (VNĐ/cái)	Tiêu chuẩn	Tình trạng kho
Φ32×Φ25 (DN25×DN20)	Thép đen	SCH40	85.000	ASME B16.9	Tồn kho tốt
Φ42×Φ32 (DN32×DN25)	Thép đen	SCH40	115.000	ASME B16.9	Tồn kho tốt
Φ57×Φ42 (DN50×DN32)	Thép đen	SCH40	165.000	ASME B16.9	Luôn sẵn kho
Φ76×Φ57 (DN65×DN50)	Thép đen	SCH40	245.000	ASME B16.9	Tồn kho tốt
Φ89×Φ57 (DN80×DN50)	Thép đen	SCH40	295.000	ASME B16.9	Tồn kho tốt
Φ108×Φ76 (DN100×DN65)	Thép đen	SCH40	380.000	ASME B16.9	Luôn sẵn kho
Φ108×Φ89 (DN100×DN80)	Thép đen	SCH40	365.000	ASME B16.9	Luôn sẵn kho
Φ159×Φ108 (DN150×DN100)	Thép đen	SCH40	650.000	ASME B16.9	Tồn kho tốt
Φ219×Φ159 (DN200×DN150)	Thép đen	SCH40	1.150.000	ASME B16.9	Tồn kho trung bình
Φ57×Φ42 (DN50×DN32)	Thép mạ kẽm	SCH40	195.000	ASME B16.9	Tồn kho tốt
Φ108×Φ76 (DN100×DN65)	Thép mạ kẽm	SCH40	450.000	ASME B16.9	Tồn kho trung bình
Φ57×Φ42 (DN50×DN32)	Inox 304	SCH10S	285.000	ASME B16.9	Tồn kho trung bình
Φ76×Φ57 (DN65×DN50)	Inox 304	SCH10S	420.000	ASME B16.9	Tồn kho trung bình
Φ108×Φ76 (DN100×DN65)	Inox 304	SCH10S	680.000	ASME B16.9	Đặt trước 3–5 ngày
Φ57×Φ42 (DN50×DN32)	Inox 316	SCH10S	385.000	ASME B16.9	Đặt trước 3–7 ngày
Quy cách đặc biệt (theo yêu cầu)	Mọi chất liệu	Theo yêu cầu	Liên hệ báo giá	ASME B16.9 / JIS B2311	Gia công theo đơn

Lưu ý:

• Giá đã bao gồm VAT, tính cho hàng tiêu chuẩn SCH40 (thép đen & mạ kẽm) và SCH10S (inox).
• Giá thực tế có thể thay đổi nhẹ tùy biến động nguyên liệu và số lượng.

Ứng dụng của côn thu lệch tâm

Côn thu lệch tâm được ứng dụng nhiều trong cuộc sống và công trình xây dựng hàng ngày. Cụ thể:

Ngành / Hệ thống	Quy cách phổ biến	Chất liệu và hướng lắp	Yêu cầu kỹ thuật và lưu ý
Đường hút bơm ly tâm nằm ngang	DN65×DN50, DN100×DN80, DN150×DN100	Thép đen / mạ kẽm FOT bắt buộc	FOT ngăn khí tích tụ tại đầu hút bơm, tránh xâm thực phá hủy cánh bơm. Đây là ứng dụng đặc thù quan trọng nhất của côn thu lệch tâm; không dùng đồng tâm thay thế trên vị trí này.
Hệ thống thực phẩm và đồ uống	DN50×DN32, DN80×DN50, DN100×DN65	Inox 304 / 316L SCH10S, FOT ASTM A403	FOT trên đoạn ống nằm ngang, không có điểm đọng chất thực phẩm; Ra bề mặt trong ≤ 0.8 µm; 316L khi có bước hàn nhiều lớp; butt weld bắt buộc, không dùng ren.
Dược phẩm và WFI	DN25×DN15, DN50×DN25, DN80×DN50	Inox 316L SCH10S FOT ASTM A403	316L bắt buộc; Ra ≤ 0.5 µm hoặc điện phân; FOT trên đường ống WFI vòng lặp nằm ngang; biên bản đo Ra từng chi tiết theo yêu cầu đánh giá dược phẩm.
HVAC và hệ thống chiller nằm ngang	DN65×DN50, DN100×DN80, DN150×DN100	Thép đen SCH20–40FOT trên đường ống nằm ngang	FOT ngăn khí hòa tan trong nước lạnh tích tụ tại điểm thu giảm; đặc biệt quan trọng sau khi hệ thống vừa được nạp nước và còn nhiều khí hòa tan.
Hơi nước bão hòa ống nằm ngang	DN80×DN65, DN100×DN80, DN150×DN100	Thép đen SCH40 FOT hoặc FOB tùy thiết kế	FOT để nước đọng thoát theo chiều trọng lực qua bẫy hơi phía dưới; không để khí ngưng tụ đọng tại điểm thu giảm gây thủy kích khi gặp hơi nóng.
Hệ thống hóa chất ống nằm ngang	DN100×DN65, DN150×DN100, DN200×DN150	Inox 316L / thép đặc biệtFOB cho hóa chất có cặn	FOB (flat-on-bottom) cho hóa chất có cặn lắng, mặt phẳng phía dưới đảm bảo cặn chảy theo ống xuống điểm thoát, không đọng lại; kiểm tra khả năng tương thích trước khi chọn mác.
Cấp thoát nước và PCCC nằm ngang	DN80×DN65, DN150×DN100, DN200×DN150	Thép đen / mạ kẽm FOT cho đường nằm ngang	Khi thiết kế hệ thống cấp nước nằm ngang, dùng lệch tâm FOT tại điểm thu giảm để không tạo bẫy không khí ảnh hưởng đến lưu lượng và áp lực đồng đều trong toàn hệ thống.

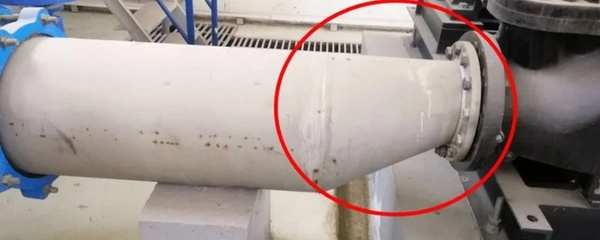

Một trong những ứng dụng quan trọng nhất của côn thu lệch tâm là tại đường hút của bơm ly tâm đặt nằm ngang. Theo các tiêu chuẩn thiết kế hệ thống đường ống và bơm công nghiệp quốc tế, khi đường ống hút có kích thước lớn hơn đầu hút của bơm thì bắt buộc phải sử dụng côn thu lệch tâm với mặt phẳng đặt phía trên. Cách lắp này giúp đáy đường ống luôn phẳng và liên tục, tránh hiện tượng tích tụ khí bên trong đường hút.

Nếu sử dụng côn thu đồng tâm hoặc lắp sai chiều côn thu lệch tâm, bên trong đường ống rất dễ hình thành túi khí tại vị trí chuyển đổi kích thước. Khi bơm hoạt động, lượng khí này sẽ đi vào buồng bơm và gây ra hiện tượng xâm thực. Đây là tình trạng cực kỳ nguy hiểm vì có thể làm bơm phát ra tiếng ồn lớn, rung mạnh, giảm hiệu suất và nhanh chóng làm hỏng cánh bơm chỉ sau một thời gian ngắn vận hành.

Trên thực tế, đây là lỗi thiết kế và thi công khá phổ biến trong nhiều hệ thống công nghiệp tại Việt Nam. Nhiều công trình chỉ phát hiện sai sót khi máy bơm bắt đầu rung lắc bất thường hoặc hư hỏng sau vài tháng sử dụng, lúc đó chi phí sửa chữa và thay thế thiết bị thường rất lớn.

Tại sao nên mua côn thu lệch tâm tại Thép Mạnh Hải?

Thép Mạnh Hải là đơn vị chuyên cung cấp côn thu lệch tâm với đầy đủ chủng loại vật liệu như thép đen, thép mạ kẽm, inox 304 và inox 316L, đáp ứng đa dạng nhu cầu từ hệ thống dân dụng tới các công trình công nghiệp áp lực cao. Sản phẩm có sẵn nhiều kích thước từ DN25×DN15 đến DN600×DN400, sản xuất theo các tiêu chuẩn phổ biến như ASME B16.9 và JIS B2311, phù hợp cho hệ thống PCCC, HVAC, cấp thoát nước, hóa chất, thực phẩm và dầu khí.

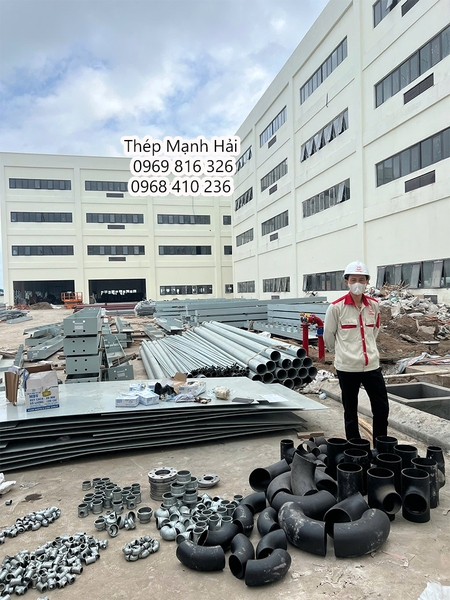

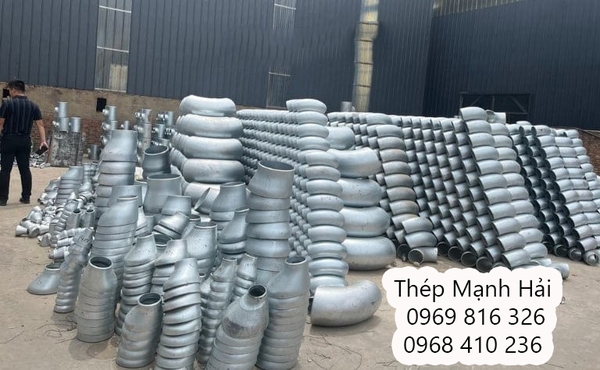

Một trong những lợi thế lớn của Thép Mạnh Hải là hệ thống kho hàng quy mô lớn tại Thạch Thất và Long Biên, Hà Nội. Nhờ duy trì lượng tồn kho lớn đối với các quy cách phổ biến, đặc biệt là côn thu thép đen và inox 304, khách hàng có thể nhận hàng nhanh ngay trong ngày mà không phải chờ sản xuất. Điều này giúp các công trình đảm bảo tiến độ thi công và hạn chế tình trạng gián đoạn do thiếu vật tư.
