BẢNG TRA TRỌNG LƯỢNG THÉP HÌNH | THÔNG SỐ CHI TIẾT THÉP HÌNH CHỮ U _ I _ V _ H

Đăng bởi: Thép Mạnh Hải | 01/10/2025

Trong ngành xây dựng và kết cấu, thép hình U - I - V - H đóng vai trò là những cấu kiện chịu lực không thể thiếu, quyết định đến sự vững chắc và tuổi thọ của công trình. Để đảm bảo chất lượng và an toàn tuyệt đối cho mọi dự án, việc lựa chọn nhà cung cấp thép hình uy tín là ưu tiên hàng đầu tại khu vực phía Bắc. Và đó chính là lúc THÉP MẠNH HẢI khẳng định vị thế của mình, với cam kết cung cấp các sản phẩm thép đạt tiêu chuẩn quốc tế, đầy đủ thông số kỹ thuật và trọng lượng chuẩn xác, Giất tờ nguồn gốc xuất xứ rõ ràng, Hỗ trợ vận chuyển đến tận chân công trường.

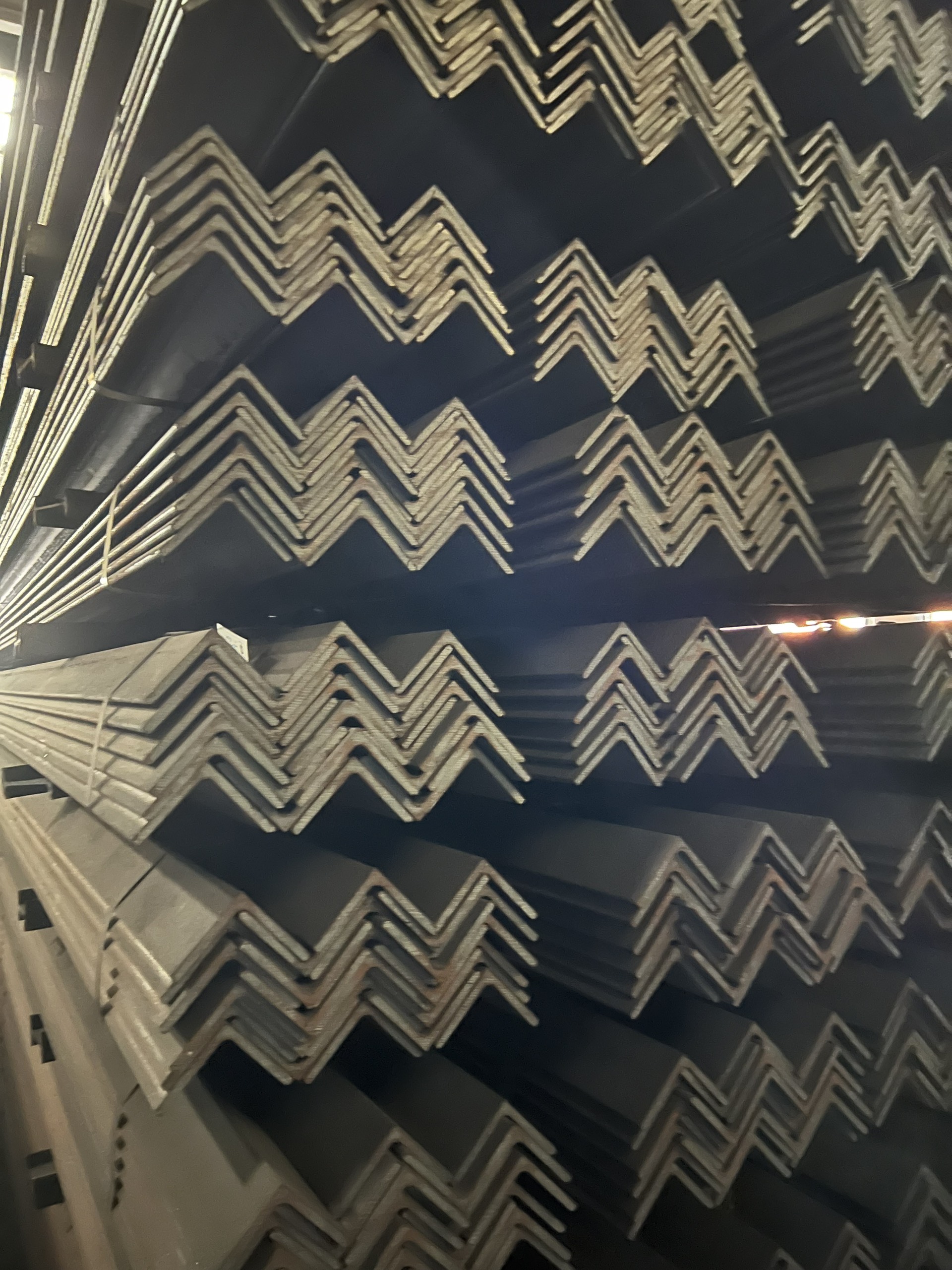

1. THÉP HÌNH CHỮ L - V ( THÉP GÓC )

Thép hình V, hay còn gọi là Thép góc L (Angle Steel), là loại thép có mặt cắt ngang hình chữ V hoặc L. Đây là loại thép được sử dụng phổ biến để làm khung, giằng, kết cấu chịu lực cho các công trình xây dựng, cầu, tháp truyền tải điện và các bộ phận máy móc.

📐 Quy cách và ký hiệu Thép hình V (L)

Thép hình V có thể là đều cạnh (hai cạnh bằng nhau) hoặc không đều cạnh (hai cạnh khác nhau). Ký hiệu quy cách thép V thường được biểu thị bằng 3 thông số chính:

A x B x t
- A, B: Chiều dài hai cạnh góc (mm).
- t: Chiều dày của thép (mm).
Chiều dài tiêu chuẩn (L): Thường là 6 mét hoặc 12 mét.

Ví dụ: Thép V50x50x5 có nghĩa là thép góc có 2 cạnh dài $50 mm$ và độ dày $5 mm$ .

⚖️ Bảng tra trọng lượng thép hình V (Tiêu chuẩn tham khảo)

Trọng lượng ( $k g / m$ ) là thông số quan trọng nhất để tính toán chi phí và tải trọng của kết cấu. Dưới đây là bảng tra trọng lượng một số loại thép V đều cạnh thông dụng (Trọng lượng có thể có sai số nhỏ tùy theo tiêu chuẩn và nhà sản xuất).

Kích thước B ( cánh )		Khối lượng	K.L (cây:6m)
B	Dày	Kg/m	Kg/cây
20	3	0,89	5,34
20	4	1,15	6,9
25	3	1,12	6,72
25	4	1,46	8,76
30	3	1,36	8,16
40	3	1,85	11,1
40	4	2,42	14,520
45	3	2,08	12,48
	4	2,73	16,38
	5	3,37	20,22
50	3	2,32	13,92
	4	3,05	18,3
	5	3,77	22,62
63	4	3,9	23,4
	5	4,81	28,86
	6	5,72	34,32
70	4,5	4,87	29,22
	5	5,38	32,28
	6	6,39	38,34
	7	7,39	44,34
	8	8,37	50,22
75	6	6,89	41,34
	7	7,96	47,76
	8	9,02	54,12
80	5,5	6,78	40,68
	6	7,36	44,16
	7	8,51	51,06
	8	9,65	57,9
90	6	8,33	49,98
	7	9,64	57,84
	8	10,9	65,4
	9	12,2	73,2
100	6,5	10,1	60,6
	7	10,8	64,8
	8	12,2	73,2
	10	15,1	90,6
	12	17,9	107,4
	14	20,6	123,6
	16	23,3	139,8
120	8	14,7	88,2
120	10	18,26	109,56
125	8	15,5	93
	9	17,3	103,8
	10	19,1	114,6
130	9	17,95	107,7
	10	19,75	118,5
	12	23,4	140,4
	15	28,8	172,8
150	10	22,9	137,4
	12	27,3	163,8
	15	33,6	201,6
175	12	31,8	190,8
175	15	39,4	236,4
200	15	45,3	271,8
	20	59,7	358,2
	25	73,6	441,6

Tiêu chuẩn sản xuất phổ biến

Thép hình V thường được sản xuất theo các tiêu chuẩn quốc tế phổ biến sau:

Việt Nam: TCVN 1656-75, TCVN 5709-1993, TCVN 7571-1:2019
Nhật Bản: JIS G3101, JIS G3192
Mỹ: ASTM A36
Trung Quốc: GB/T 700

Mác thép thông dụng bao gồm: SS400 (JIS), A36 (ASTM), Q235B (Trung Quốc), S235JR (Châu Âu).

2. THÉP HÌNH CHỮ H

Thông số kỹ thuật chính của thép hình H (H-Beam) bao gồm kích thước mặt cắt ngang và trọng lượng đơn vị (kg/m), được quy định theo các tiêu chuẩn quốc tế như JIS, ASTM, GOST, và TCVN.

📐 Quy cách ký hiệu Thép hình H

Thép hình H được ký hiệu bằng bốn thông số (đơn vị milimet - mm) theo thứ tự:

H x B x $t_{1}$ x $t_{2}$

H (Height): Chiều cao thân (bụng) thép (cạnh đứng).
B (Width): Chiều rộng cánh thép (mặt bích/cạnh ngang).
$t_{1}$ (Web thickness): Chiều dày thân thép (bụng).
$t_{2}$ (Flange thickness): Chiều dày cánh thép (mặt bích).

Ví dụ: Thép H200x200x8x12 có nghĩa là:

Chiều cao thân ( $H$ ) là $200 mm$ .
Chiều rộng cánh ( $B$ ) là $200 mm$ .
Chiều dày thân ( $t_{1}$ ) là $8 mm$ .
Chiều dày cánh ( $t_{2}$ ) là $12 mm$ .

Chiều dài tiêu chuẩn (L): Thường là 6 mét hoặc 12 mét.

⚖️ Bảng tra trọng lượng và kích thước thép hình H thông dụng

Trọng lượng ( $k g / m$ ) là thông số quan trọng để tính toán khối lượng và chi phí. Dưới đây là bảng tra một số quy cách thép hình H phổ biến (trọng lượng có thể có sai số nhỏ tùy tiêu chuẩn sản xuất):

STT	Quy cách	Kg/m
1		17,2
2	H125 x 125 x 6.5 x 9 x 12000	23,8
3	H150 x 150 x 7 x 10.7 x 12000	31,5
4	H175 x 175 x 7.5 x 11 x 12000	40,4
5	H298 x 201 x 9 x 14 x 12000	65,4
6	H200 x 200 x 8 x 12 x 12000	49,9
8	H250 x 250 x 9 x 14 x 12000	72,4
8	H300 x 300 x 10 x 15 x 12000	94,0
9	H340 x 250 x 9 x 14 x 12000	78,1
10	H350 x 350 x 12 x 19 x 12000	137,0
11	H390 x 300 x 10 x 16 x 12000	107,0
12	H400 x 400 x 13 x 21 x 12000	172,0

Tiêu chuẩn và Mác thép

Thép hình H được sản xuất theo nhiều tiêu chuẩn khác nhau trên thế giới, quyết định thành phần hóa học và đặc tính cơ lý của thép:

Vùng/Quốc gia	Tiêu chuẩn	Mác thép thông dụng
Nhật Bản	JIS G3101	SS400
Hoa Kỳ	ASTM A36	A36
Trung Quốc	JIS G3101, GB/T 700	Q235B, Q345B, SS400
Châu Âu	EN10025-2	S235JR, S275JR, S355JR
Việt Nam	TCVN 7571-16:2017

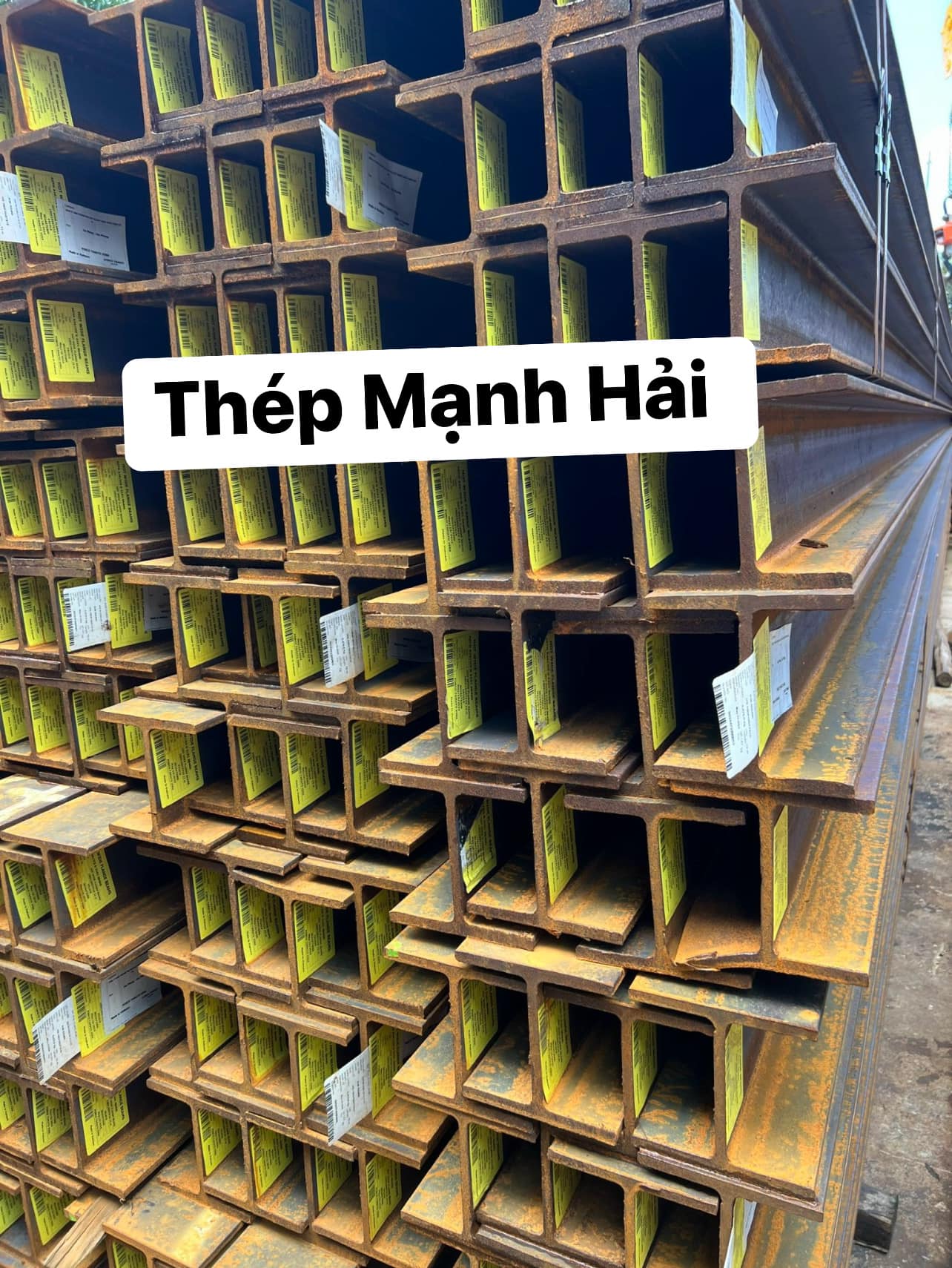

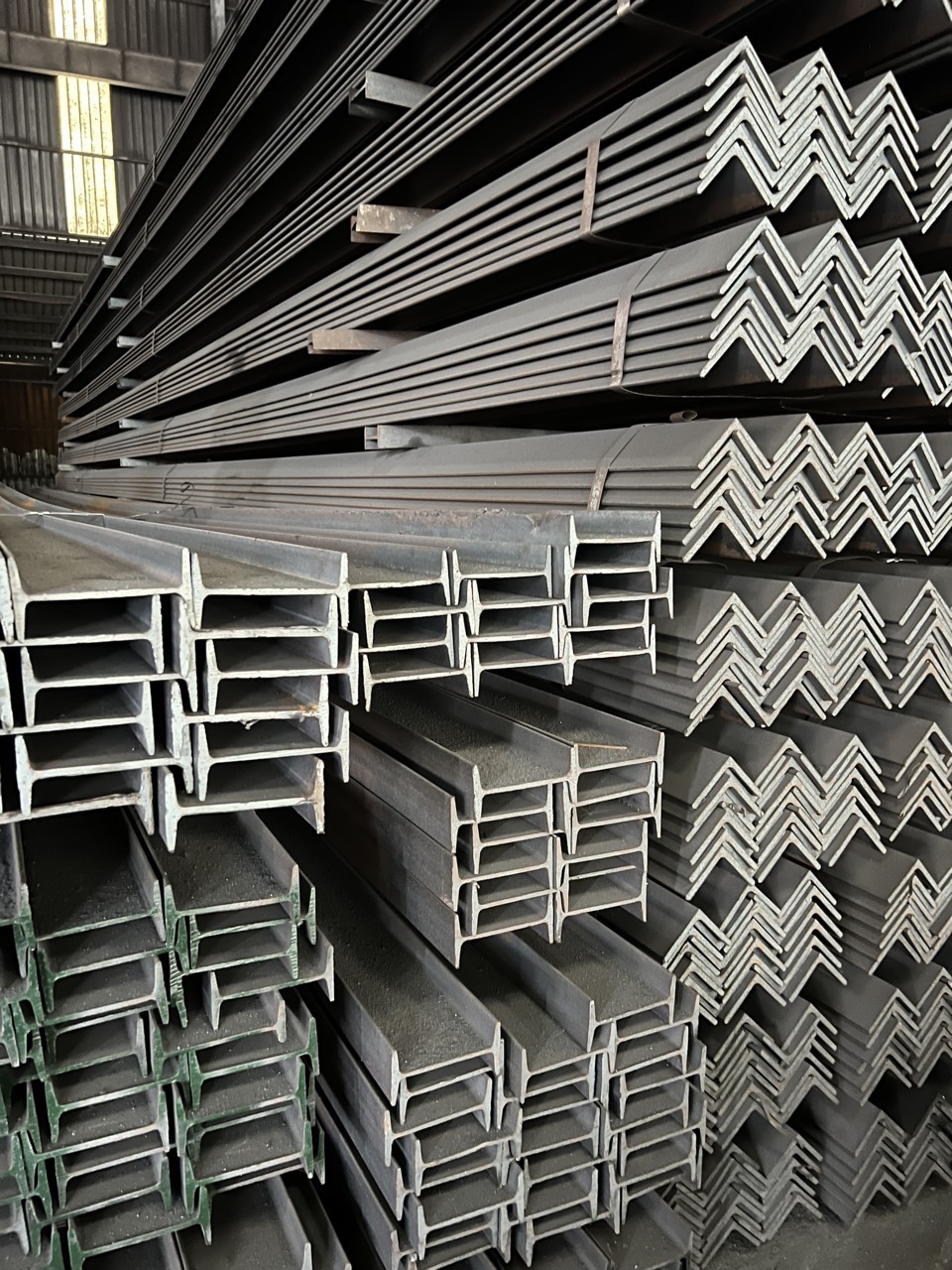

3. THÉP HÌNH CHỮ I

Thông số kỹ thuật của thép hình I (I-Beam) được xác định bởi kích thước mặt cắt ngang và trọng lượng đơn vị ( $k g / m$ ), quyết định khả năng chịu lực của dầm. Thép I có đặc điểm là cánh (mặt bích) hẹp hơn so với bụng (thân), giúp tối ưu khả năng chịu uốn theo trục mạnh (trục dọc).

📐 Quy cách ký hiệu Thép hình I

Thép hình I thường được ký hiệu bằng bốn thông số (đơn vị milimet - mm) theo thứ tự:

H x B x $t_{1}$ x $t_{2}$

H (Height): Chiều cao thân (bụng) thép, là khoảng cách giữa hai mép ngoài của cánh trên và cánh dưới.
B (Width): Chiều rộng cánh thép (mặt bích/cạnh ngang).
$t_{1}$ (Web thickness): Chiều dày thân thép (bụng).
$t_{2}$ (Flange thickness): Chiều dày cánh thép (mặt bích).

Ví dụ: Thép I200x100x5.5x8 có nghĩa là:

Chiều cao thân ( $H$ ) là $200 mm$ .
Chiều rộng cánh ( $B$ ) là $100 mm$ .
Chiều dày thân ( $t_{1}$ ) là $5.5 mm$ .
Chiều dày cánh ( $t_{2}$ ) là $8 mm$ .

Chiều dài tiêu chuẩn (L): Thường là 6 mét hoặc 12 mét.

⚖️ Bảng tra trọng lượng và kích thước thép hình I thông dụng

STT	Quy cách	Kg/m
1	I100 x 55 x 4.5 x 12000	9,46
2	I120 x 64 x 4.8 x 12000	11,5
3	I150 x 75 x 5.0 x 7 x 12000	14,0
4	I148 x 100 x 6 x 9 x 12000	20,7
5	I194 x 150 x 6 x 9 x 12000	29,9
6	I198 x 99 x 4.5 x 7 x 12000	18,2
7	I200 x 100 x 5.5 x 8 x 12000	21,3
8	I248 x 124 x 5 x 8 x 12000	25,7
9	I244 x 175 x 7 x 11 x 12000	44,1
10	I250 x 125 x 6 x 9 x 12000	29,6
11	I294 x 200 x 8 x 12 x 12000	56,8
12	I298 x 149 x 5.5 x 8 x 12000	32,0
13	I300 x 150 x 6.5 x 9 x 12000	36,7
14	I346 x 174 x 6 x 9 x 12000	41,4
15	I350 x 175 x 7 x 11 x 12000	49,6
16	I390 x 300 x 10 x 16 x 12000	107,0
17	I396 x 199 x 7 x 11 x 12000	56,6
18	I400 x 200 x 8 x 13 x 12000	66,0
19	I446 x 199 x 8 x 12 x 12000	66,2
20	I450 x 200 x 9 x 14 x 12000	76,0
21	I482 x 300 x 11 x 15 x 12000	114,0
22	I496 x 199 x 9 x 14 x 12000	79,5
23	I500 x 200 x 10 x 16 x 12000	89,6
24	I588 x 300 x 12 x 20 x 12000	151,0
25	I596 x 199 x 10 x 15 x 12000	94,6
26	I600 x 200 x 11 x 17 x 12000	106,0
27	I700 x 300 x 13 x 24 x 12000	185,0
28	I800 x 300 x 14 x 26 x 12000(HQ)	210,0

Tiêu chuẩn và Mác thép

Các thông số này được quy định bởi các tiêu chuẩn quốc tế và mác thép khác nhau:

Vùng/Quốc gia	Tiêu chuẩn	Mác thép thông dụng
Nhật Bản	JIS G3101	SS400
Hoa Kỳ	ASTM A36	A36
Trung Quốc	JIS G3101, GB/T 700	Q235B, Q345B
Châu Âu	EN 10025	S235JR, S355JR

4. THÉP HÌNH CHỮ U

Thông số kỹ thuật của thép hình U (U-Channel) được xác định dựa trên kích thước mặt cắt ngang và trọng lượng đơn vị ( $k g / m$ ), ảnh hưởng trực tiếp đến khả năng chịu lực của dầm.

📐 Quy cách ký hiệu Thép hình U

Thép hình U thường được ký hiệu bằng bốn thông số (đơn vị milimet - mm) theo thứ tự:

H x B x $t_{1}$ x $t_{2}$

H (Height): Chiều cao bụng thép (thân), là kích thước cạnh dài nhất của mặt cắt chữ U.
B (Width): Chiều rộng cánh thép (chân/mặt bích).
$t_{1}$ (Web thickness): Chiều dày bụng thép (thân).
$t_{2}$ (Flange thickness): Chiều dày cánh thép (chân).

Ví dụ: Thép U150x75x6.5x10 có nghĩa là:

Chiều cao bụng ( $H$ ) là $150 mm$ .
Chiều rộng cánh ( $B$ ) là $75 mm$ .
Chiều dày bụng ( $t_{1}$ ) là $6.5 mm$ .
Chiều dày cánh ( $t_{2}$ ) là $10 mm$ .

Chiều dài tiêu chuẩn (L): Phổ biến là 6 mét hoặc 12 mét.

⚖️ Bảng tra trọng lượng và kích thước thép hình U thông dụng

STT	Quy cách	Kg/m
1	U50 x 32 x 4.4 x 7	4,84
2	U65 x 36 x 4.4 x 7.2 nt	5,9
3	U80 x 40 x 4.5 x 7.4 nt	7,05
4	U80 x 38 x 3 x 6000 nt	3,58
5	U100 x 46 x 4.5 x 7.6 x6000	8,59
6	U100 x 50 x 5.0 x 7.5x6000	9,36
7	U120 x 50 x 4 x 6000	6,92
8	U120 x 52 x 4.8 x 7.8 x6000	10,4
9	U125 x 65 x 6 x 6000	13,4
10	U140 x 58 x 4.9 x 8.1 x6000	12,3
11	U140 x 52 x 4.5 x 6000	9,5
12	U150 x 75 x 6.5 x 10 x 12000	18,6
13	U160 x 56 x 5.2 x 12000	13,0
14	U160 x 58 x 5.5 x 12000	12,5
15	U160 x 64 x 5.0 x 12000	14,2
16	U180 x 64 x 5.3 x 12000	17,4
17	U180 x 69 x 6.5 x 12000	18,0
18	U200 x 69 x 5.4 x 12000	17,0
19	U200 x 76 x 5.2 x 12000	18,4
20	U200 x 75 x 9 x 12000	24,6
21	U200 x 90 x 8 x 13.5 x 12000	30,33
	U200x80x7.5x11x12m	24,60
22	U220 x 77 x 7 x 12000	25,0
23	U250 x 76 x 6 x 12000	22,8
24	U250 x 78 x 7 x 12000	27,5
25	U250 x 90 x 9 x 12000	34,6
26	U270 x 95 x 6 x 12000	29,0
27	U300 x 82 x 7 x 12000	31
	U300x85x7x12000	34,6
28	U300 x 87 x 9.5 x 12000	39,2
29	U300 x 90 x 9 x 13 x 12000	38,1
30	U320 x 88 x 8 x 14	38,1
31	U380 x 100 x 10.5 x 16 x 18 x 9	54,5

Tiêu chuẩn và Mác thép

Các thông số này được sản xuất theo các tiêu chuẩn quốc tế phổ biến:

Vùng/Quốc gia	Tiêu chuẩn	Mác thép thông dụng
Nhật Bản	JIS G3101, JIS G 3350	SS400
Hoa Kỳ	ASTM A36/A36M	A36
Trung Quốc	JIS G3101, GB/T 700	Q235B, Q345B
Nga	GOST 380 – 88	CT3
