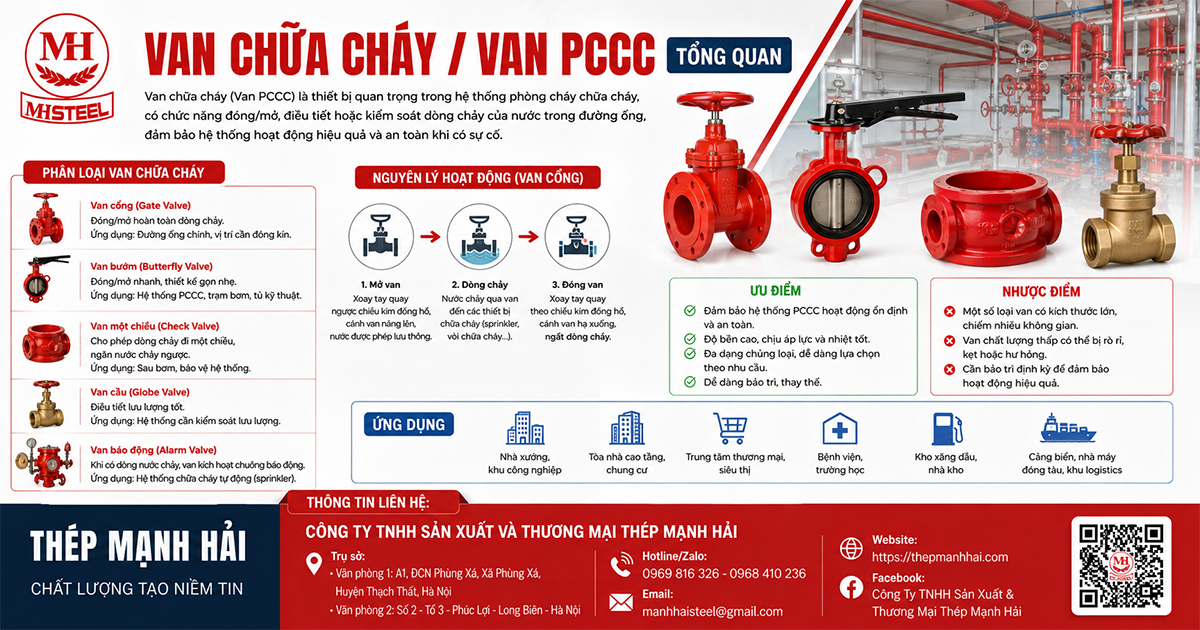

Van chữa cháy (Van PCCC) là gì? Tổng quan các loại van chữa cháy phổ biến hiện nay

Van chữa cháy là thiết bị cốt lõi trong mọi hệ thống phòng cháy chữa cháy (PCCC), đảm nhận việc điều khiển, phân phối và kiểm soát dòng nước chữa cháy. Có rất nhiều loại van với chức năng, cấu tạo và vị trí lắp đặt khác nhau, khiến việc lựa chọn đúng loại trở nên quan trọng. Cùng Thép Mạnh Hải tìm hiểu đầy đủ về van chữa cháy: khái niệm, cấu tạo, nguyên lý, các loại phổ biến, phân loại theo vật liệu và kết nối, tiêu chuẩn, ứng dụng và cách chọn van phù hợp.

Báo giá van chữa cháy, van PCCC

Giá van chữa cháy phụ thuộc vào chủng loại, kích thước DN, vật liệu chế tạo, tiêu chuẩn kỹ thuật, xuất xứ và chứng nhận PCCC. Trong đó, các dòng van đạt UL/FM hoặc dùng cho dự án FDI thường có giá cao hơn đáng kể so với van tiêu chuẩn thông thường.

Báo giá theo chủng loại

Loại van chữa cháy	Kích thước phổ biến	Giá tham khảo (VNĐ/cái)
Van cổng ty chìm	DN50 – DN200	650.000 – 8.500.000
Van cổng ty nổi (OS&Y)	DN50 – DN300	950.000 – 15.000.000
Van bướm tay gạt	DN50 – DN200	450.000 – 4.500.000
Van bướm tay quay	DN80 – DN300	900.000 – 8.500.000
Van một chiều lá lật	DN50 – DN300	700.000 – 9.500.000
Van một chiều lò xo	DN15 – DN100	250.000 – 2.500.000
Van góc chữa cháy DN50	DN50	380.000 – 900.000
Van góc chữa cháy DN65	DN65	550.000 – 1.300.000
Van báo động (Alarm Valve)	DN80 – DN200	8.500.000 – 35.000.000
Van giảm áp PCCC	DN50 – DN150	2.500.000 – 18.000.000
Van xả khí	DN25 – DN100	650.000 – 4.500.000
Van xả tràn (Deluge Valve)	DN80 – DN200	18.000.000 – 60.000.000

Báo giá theo kích thước DN

Kích thước	Van phổ biến	Giá tham khảo
DN25	Van bi, van một chiều	180.000 – 750.000 đ
DN32	Van bi, van cổng	250.000 – 950.000 đ
DN40	Van cổng, van một chiều	350.000 – 1.200.000 đ
DN50	Van cổng, van bướm, van góc	450.000 – 2.000.000 đ
DN65	Van bướm, van góc	650.000 – 2.500.000 đ
DN80	Van bướm, van cổng	900.000 – 3.500.000 đ
DN100	Van cổng, van một chiều	1.200.000 – 5.500.000 đ
DN150	Van cổng, van bướm	2.800.000 – 9.500.000 đ
DN200	Van cổng, van bướm	4.500.000 – 16.000.000 đ
DN250 - DN300	Van cỡ lớn	8.000.000 – 35.000.000 đ

Báo giá theo xuất xứ

Xuất xứ	Phân khúc	Giá tương đối
Việt Nam	Phổ thông	100%
Trung Quốc	Phổ thông – trung cấp	100–130%
Đài Loan	Trung cấp	130–170%
Hàn Quốc	Trung – cao cấp	160–220%
Nhật Bản	Cao cấp	200–300%
Châu Âu (Ý, Đức...)	Cao cấp	250–400%
Mỹ (UL/FM)	Dự án quốc tế	300–500%

Để nhận báo giá chính xác, khách hàng nên cung cấp các thông tin gồm loại van, kích thước DN, vật liệu, tiêu chuẩn (JIS, DIN, ANSI...), áp suất làm việc (PN10/PN16/PN25...), kiểu kết nối (ren, mặt bích, grooved...) và số lượng cần mua. Thép Mạnh Hải hỗ trợ báo giá trong 2–4 giờ làm việc, đồng thời tư vấn lựa chọn đúng chủng loại theo hồ sơ thiết kế và dự toán công trình.

Van chữa cháy là gì?

Van chữa cháy (tiếng Anh: Fire Protection Valve) là thiết bị điều khiển dòng chảy của nước hoặc chất chữa cháy trong hệ thống PCCC. Van có nhiệm vụ đóng, mở, điều tiết hoặc kiểm soát hướng dòng chảy, là thiết bị không thể thiếu để hệ thống chữa cháy hoạt động đúng chức năng khi cần.

Trong hệ thống PCCC, van chữa cháy đóng vai trò trung tâm: phân phối nước từ nguồn (bể, bơm) đến các điểm chữa cháy (sprinkler, họng nước, vòi rồng); kiểm soát áp lực để nước phun đủ mạnh; ngăn dòng chảy ngược bảo vệ bơm; và giám sát trạng thái hệ thống để cảnh báo khi có sự cố.

Thiếu hoặc hỏng van, cả hệ thống chữa cháy có thể mất tác dụng khi xảy ra hỏa hoạn. Đó là lý do van chữa cháy phải đạt tiêu chuẩn và được kiểm định nghiêm ngặt.

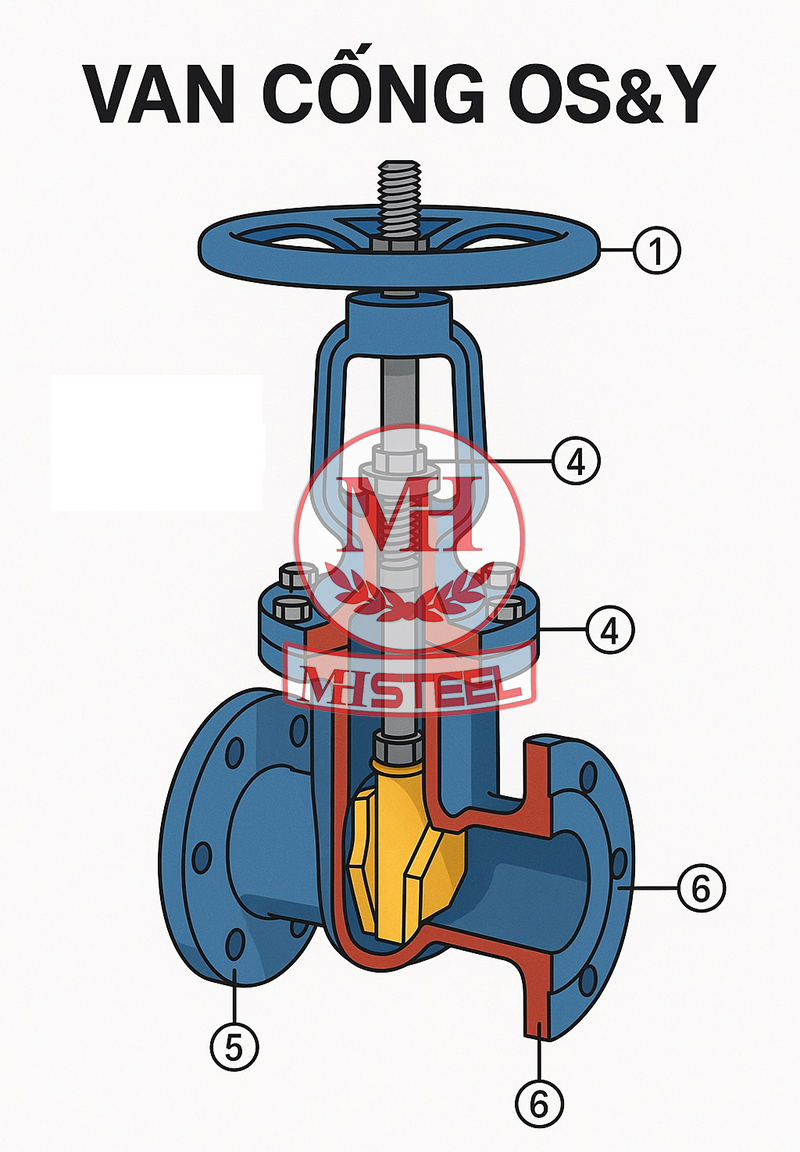

Cấu tạo van chữa cháy

Mặc dù van chữa cháy có nhiều chủng loại như van cổng, van bướm, van góc chữa cháy, van báo động (Alarm Valve), van một chiều hay van giảm áp, nhưng về cơ bản đều được cấu tạo từ những bộ phận chính có nhiệm vụ điều khiển, dẫn hướng và làm kín dòng nước trong hệ thống PCCC. Chất lượng của từng chi tiết sẽ quyết định trực tiếp đến khả năng chịu áp, độ kín, tuổi thọ và độ an toàn của van khi vận hành.

Thân van (Valve Body)

Thân van là bộ phận quan trọng nhất, đóng vai trò chịu toàn bộ áp lực của dòng nước và bảo vệ các chi tiết bên trong. Đây cũng là phần kết nối trực tiếp với hệ thống đường ống. Tùy từng loại van và môi trường sử dụng, thân van có thể được chế tạo từ:

• Gang cầu (Ductile Iron): phổ biến nhất nhờ độ bền cơ học cao, chịu áp tốt và giá thành hợp lý.
• Gang dẻo: dùng cho các hệ thống cấp nước và PCCC dân dụng.
• Đồng thau: thường dùng cho van góc chữa cháy, chống ăn mòn tốt và dễ gia công.
• Thép đúc (WCB): sử dụng trong hệ thống áp lực cao hoặc nhiệt độ cao.
• Inox 304, Inox 316: phù hợp môi trường ẩm, hóa chất hoặc khu vực ven biển.

Bề mặt thân van thường được phủ sơn Epoxy tĩnh điện nhằm tăng khả năng chống ăn mòn và kéo dài tuổi thọ trong điều kiện làm việc lâu dài.

Bộ phận đóng mở (Closing Element)

Đây là chi tiết trực tiếp điều khiển dòng chảy của nước chữa cháy. Khi vận hành, bộ phận này sẽ mở hoàn toàn hoặc đóng kín để kiểm soát lưu lượng nước đi qua van. Tùy từng chủng loại, cơ cấu đóng mở sẽ khác nhau:

• Van cổng (Gate Valve): sử dụng đĩa cổng nâng lên hoặc hạ xuống theo phương thẳng đứng để đóng hoặc mở hoàn toàn dòng chảy.
• Van bướm (Butterfly Valve): sử dụng cánh van dạng đĩa xoay 90° quanh trục, cho phép đóng mở nhanh và tiết kiệm không gian lắp đặt.
• Van bi (Ball Valve): sử dụng viên bi có lỗ xuyên tâm, xoay 90° để điều khiển dòng nước.
• Van một chiều (Check Valve): sử dụng lá lật hoặc đĩa lò xo tự động mở khi có áp lực nước và tự đóng khi dòng chảy đảo chiều.
• Van góc chữa cháy: sử dụng đĩa van hoặc nút bịt nâng lên bằng ren để cấp nước cho vòi chữa cháy.

Bộ phận đóng mở thường được gia công chính xác nhằm đảm bảo khả năng làm kín và giảm tổn thất áp lực khi van mở hoàn toàn.

Trục van (Stem)

Trục van là chi tiết truyền lực từ tay quay hoặc bộ truyền động đến bộ phận đóng mở bên trong thân van. Thông thường trục được chế tạo từ inox hoặc thép không gỉ để chịu lực xoắn tốt, chống mài mòn và hạn chế gỉ sét trong quá trình sử dụng. Đối với van cổng, trục có thể là:

• Trục nổi (OS&Y - Outside Screw and Yoke): dễ quan sát trạng thái đóng mở của van, thường dùng trong nhà máy và hệ thống PCCC công nghiệp.
• Trục chìm (NRS - Non Rising Stem): tiết kiệm không gian lắp đặt, phổ biến trong hệ thống cấp nước và PCCC tòa nhà.

Bộ phận điều khiển

Đây là cơ cấu giúp người vận hành điều khiển việc đóng mở van. Tùy theo chủng loại và kích thước, van chữa cháy có thể sử dụng:

• Tay quay vô lăng (Handwheel).
• Tay gạt (Lever).
• Hộp số trợ lực (Gearbox).
• Bộ truyền động điện (Electric Actuator).
• Bộ truyền động khí nén (Pneumatic Actuator).

Trong hệ thống PCCC, các van vận hành bằng tay quay vẫn được sử dụng nhiều nhất do dễ thao tác, ít hỏng hóc và không phụ thuộc nguồn điện.

Gioăng làm kín (Seat và Seal)

Gioăng làm kín là bộ phận đảm bảo van không bị rò rỉ nước khi ở trạng thái đóng. Tùy theo môi trường làm việc, gioăng có thể được chế tạo từ EPDM, NBR, PTFE (Teflon), cao su tổng hợp, kim loại đối với môi trường nhiệt độ cao.

Chất lượng gioăng quyết định trực tiếp đến độ kín của van, khả năng chịu áp và tuổi thọ vận hành. Trong hệ thống chữa cháy, van đạt tiêu chuẩn phải đảm bảo đóng kín hoàn toàn, tránh thất thoát áp lực khi hệ thống luôn ở trạng thái sẵn sàng hoạt động.

Bộ phận kết nối với đường ống

Đây là phần giúp van liên kết chắc chắn với hệ thống đường ống và đảm bảo khả năng chịu áp trong quá trình vận hành. Các kiểu kết nối phổ biến gồm:

• Mặt bích (Flanged): phổ biến nhất trong hệ thống PCCC, phù hợp đường kính lớn và dễ bảo trì.
• Ren (Threaded): dùng cho các van kích thước nhỏ, lắp đặt nhanh.
• Wafer: kẹp giữa hai mặt bích, thường áp dụng cho van bướm.
• Lug: tương tự Wafer nhưng có ren bắt bu lông riêng, thuận tiện khi tháo từng đoạn đường ống.
• Grooved (Khớp nối rãnh): sử dụng nhiều trong hệ thống ống thép rãnh hiện đại, thi công nhanh và dễ thay thế.

Kiểu kết nối cần đồng bộ với tiêu chuẩn của đường ống như JIS, DIN, ANSI hoặc BS để đảm bảo khả năng lắp đặt và vận hành an toàn.

Nguyên lí hoạt động van chữa cháy

Sơ đồ dòng nước qua van về cơ bản sẽ là: Nguồn nước (bể) → Bơm chữa cháy → Van một chiều (ngăn ngược) → Van cổng/bướm chính → Van báo động → Đường ống đứng → Van giảm áp (tầng cao) → Van góc/sprinkler → Điểm chữa cháy. Mỗi van đảm nhận một chức năng trong chuỗi phân phối nước này.

Theo đó, nguyên lí hoạt động của van chữa cháy theo các trường hợp như sau:

• Khi hệ thống ở trạng thái bình thường: Van chính (cổng/bướm) mở để duy trì nước và áp lực trong đường ống; van một chiều đóng ngăn dòng ngược; hệ thống luôn sẵn sàng có nước áp lực chờ chữa cháy.
• Khi xảy ra cháy: Nhiệt kích hoạt đầu sprinkler (hoặc người vận hành mở van góc); nước chảy qua van, van báo động phát tín hiệu; áp lực đẩy nước phun ra dập lửa. Với hệ Deluge, van xả tràn mở cho nước phun ồ ạt toàn khu vực.
• Khi đóng hệ thống: Sau khi chữa cháy hoặc để bảo trì, đóng van cổng/bướm để ngắt nước; van tín hiệu OS&Y báo trạng thái đóng về trung tâm để cảnh báo hệ thống đang ngừng.

Trong đó, áp suất nước là yếu tố then chốt, đảm bảo nước phun đủ mạnh và xa để dập lửa. Van giảm áp điều tiết áp suất phù hợp cho từng tầng/khu vực; áp quá cao gây vỡ đường ống, quá thấp không đủ chữa cháy.

Các loại van chữa cháy phổ biến

Trong một hệ thống phòng cháy chữa cháy hoàn chỉnh, mỗi loại van đảm nhận một nhiệm vụ riêng như đóng ngắt dòng nước, ngăn chảy ngược, ổn định áp lực hoặc phát tín hiệu báo động. Việc lựa chọn đúng loại van không chỉ giúp hệ thống vận hành hiệu quả mà còn đảm bảo đáp ứng yêu cầu thiết kế và nghiệm thu PCCC.

Van cổng (Gate Valve)

Van cổng là loại van được sử dụng phổ biến nhất để đóng hoặc mở hoàn toàn dòng nước trong hệ thống chữa cháy. Cơ cấu hoạt động dựa trên một đĩa van (gate) di chuyển lên xuống vuông góc với hướng dòng chảy. Khi mở hoàn toàn, đĩa van nằm ngoài dòng nước nên gần như không gây cản trở lưu lượng.

Ưu điểm của van cổng là độ kín cao, tổn thất áp suất nhỏ và tuổi thọ lâu dài, đặc biệt phù hợp với các tuyến ống chính có đường kính lớn. Tuy nhiên, van cần quay nhiều vòng để đóng hoặc mở hoàn toàn nên thời gian thao tác chậm hơn các loại van khác và không thích hợp để điều tiết lưu lượng.

Trong hệ thống PCCC, van cổng thường được lắp tại đường ống cấp nước chính, trạm bơm hoặc các vị trí cần cô lập từng khu vực khi bảo trì.

Van bướm (Butterfly Valve)

Van bướm sử dụng một cánh van hình đĩa xoay quanh trục trung tâm để điều khiển dòng chảy. Chỉ cần xoay tay gạt hoặc hộp số 90° là có thể đóng hoặc mở hoàn toàn van.

Nhờ thiết kế nhỏ gọn, trọng lượng nhẹ và giá thành hợp lý, van bướm ngày càng được sử dụng rộng rãi trong các hệ thống PCCC hiện đại. Ngoài chức năng đóng ngắt, van còn có thể điều tiết lưu lượng ở mức nhất định. Tuy nhiên, do cánh van luôn nằm trong dòng chảy nên tổn thất áp suất sẽ lớn hơn so với van cổng.

Loại van này đặc biệt phù hợp với các đường ống từ DN65 trở lên, hệ thống Sprinkler, đường ống vòng hoặc mạng lưới cấp nước chữa cháy trong nhà máy và tòa nhà.

Van một chiều (Check Valve)

Van một chiều là thiết bị chỉ cho phép nước chảy theo một hướng duy nhất và sẽ tự động đóng khi xuất hiện dòng chảy ngược.

Ưu điểm lớn nhất của van là hoạt động hoàn toàn tự động, không cần tác động từ người vận hành. Nhờ đó, van giúp bảo vệ máy bơm, hạn chế hiện tượng tụt áp và ngăn nước quay ngược làm hư hỏng thiết bị. Tuy nhiên, nếu lựa chọn không phù hợp hoặc đóng quá nhanh, van có thể gây hiện tượng búa nước (Water Hammer).

Trong hệ thống chữa cháy, van một chiều thường được lắp ngay sau bơm chữa cháy hoặc trên các tuyến ống cần kiểm soát hướng dòng nước.

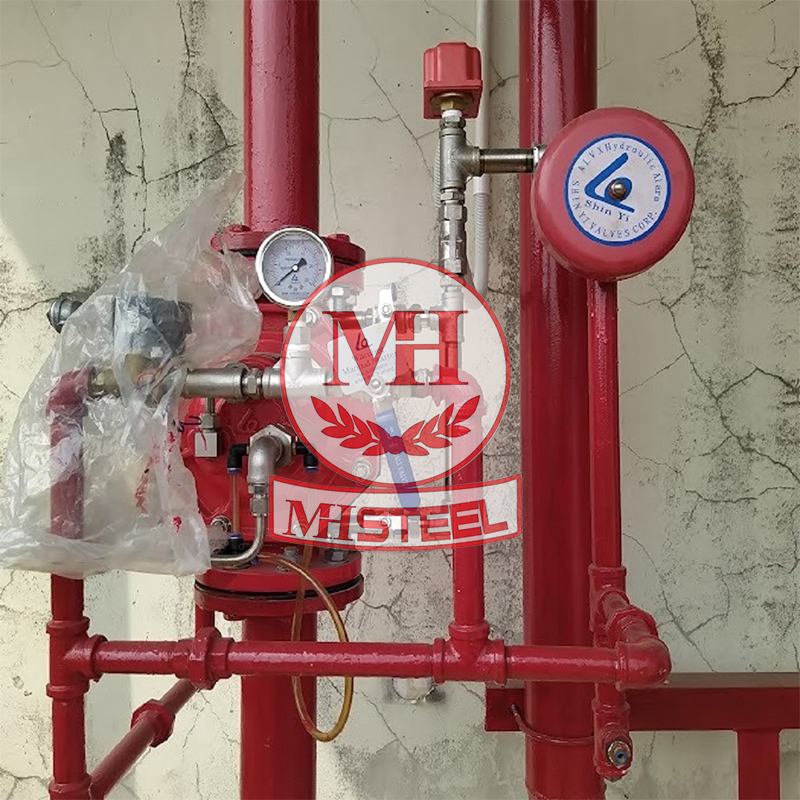

Van báo động (Alarm Valve)

Van báo động là thiết bị chuyên dụng trong hệ thống Sprinkler ướt (Wet Pipe Sprinkler). Về cấu tạo, đây là một dạng van một chiều được tích hợp thêm buồng báo động, chuông nước và công tắc áp suất.

Trong điều kiện bình thường, van giữ nước luôn sẵn sàng trong đường ống. Khi một hoặc nhiều đầu phun Sprinkler được kích hoạt do nhiệt độ tăng cao, nước bắt đầu chảy qua van và đồng thời kích hoạt chuông nước hoặc công tắc áp suất để gửi tín hiệu về trung tâm báo cháy.

Van báo động vừa đảm bảo cấp nước chữa cháy tức thời, vừa giúp hệ thống phát hiện nhanh vị trí đang xảy ra sự cố.

Van giảm áp (Pressure Reducing Valve)

Ở các công trình cao tầng hoặc hệ thống có áp lực nước lớn, áp suất tại các tầng thấp thường vượt quá giới hạn cho phép của đường ống và thiết bị. Khi đó, van giảm áp được sử dụng để tự động duy trì áp lực đầu ra ở mức đã cài đặt.

Nhờ khả năng ổn định áp suất, van giúp bảo vệ đường ống, đầu phun Sprinkler, họng nước chữa cháy và các thiết bị khác khỏi nguy cơ hư hỏng do áp lực quá cao. Đồng thời, việc duy trì áp lực ổn định cũng giúp toàn bộ hệ thống hoạt động đúng thông số thiết kế.

Van xả tràn (Deluge Valve)

Van xả tràn là thiết bị điều khiển trung tâm của hệ thống chữa cháy Deluge. Khác với hệ thống Sprinkler thông thường chỉ mở đầu phun chịu tác động của nhiệt, khi Deluge Valve được kích hoạt, toàn bộ các đầu phun hở trên cùng một khu vực sẽ đồng thời phun nước.

Loại van này được sử dụng trong các khu vực có nguy cơ cháy lan nhanh như kho hóa chất, kho nhiên liệu, trạm biến áp, nhà máy hóa dầu hoặc khu vực chứa vật liệu dễ cháy, nơi cần dập lửa trên diện rộng trong thời gian ngắn.

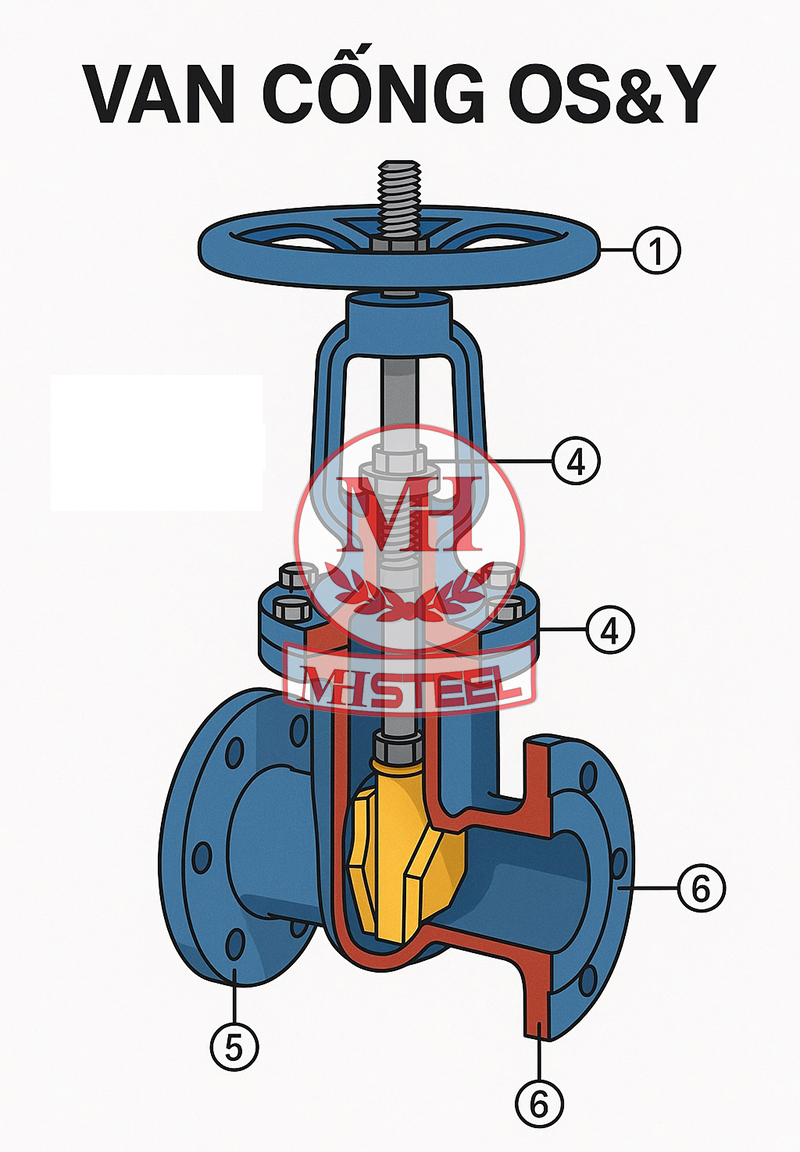

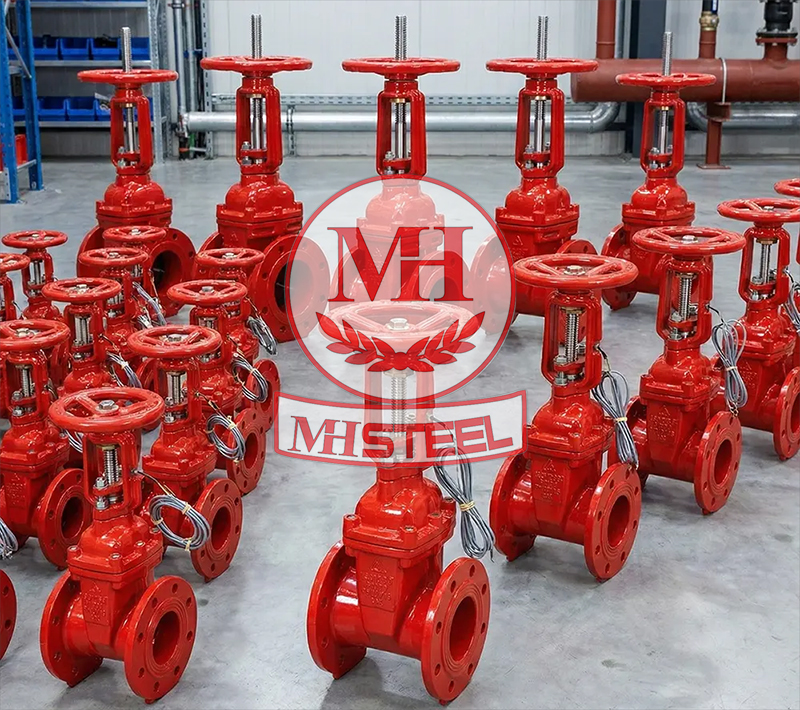

Van tín hiệu (OS&Y / Supervisory Valve)

Van tín hiệu là loại van được trang bị cơ cấu giám sát trạng thái đóng mở nhằm đảm bảo hệ thống chữa cháy luôn ở trạng thái sẵn sàng hoạt động.

Đối với van OS&Y (Outside Screw and Yoke), phần trục ren được đặt bên ngoài thân van nên người vận hành có thể dễ dàng nhận biết van đang mở hay đóng bằng mắt thường. Nhiều dòng van còn được tích hợp Supervisory Switch để gửi tín hiệu về trung tâm báo cháy khi van bị đóng ngoài ý muốn.

Đây là thiết bị quan trọng giúp phát hiện sớm các sự cố làm mất nguồn cấp nước chữa cháy, đặc biệt trong các tòa nhà cao tầng và hệ thống Sprinkler.

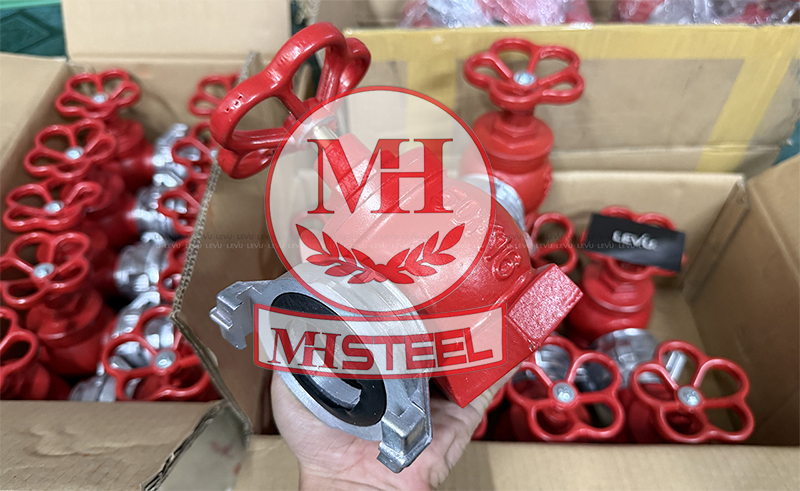

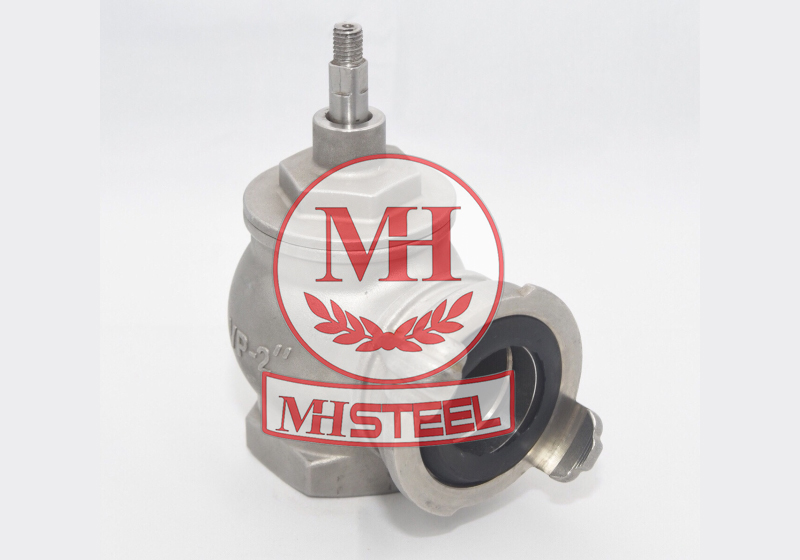

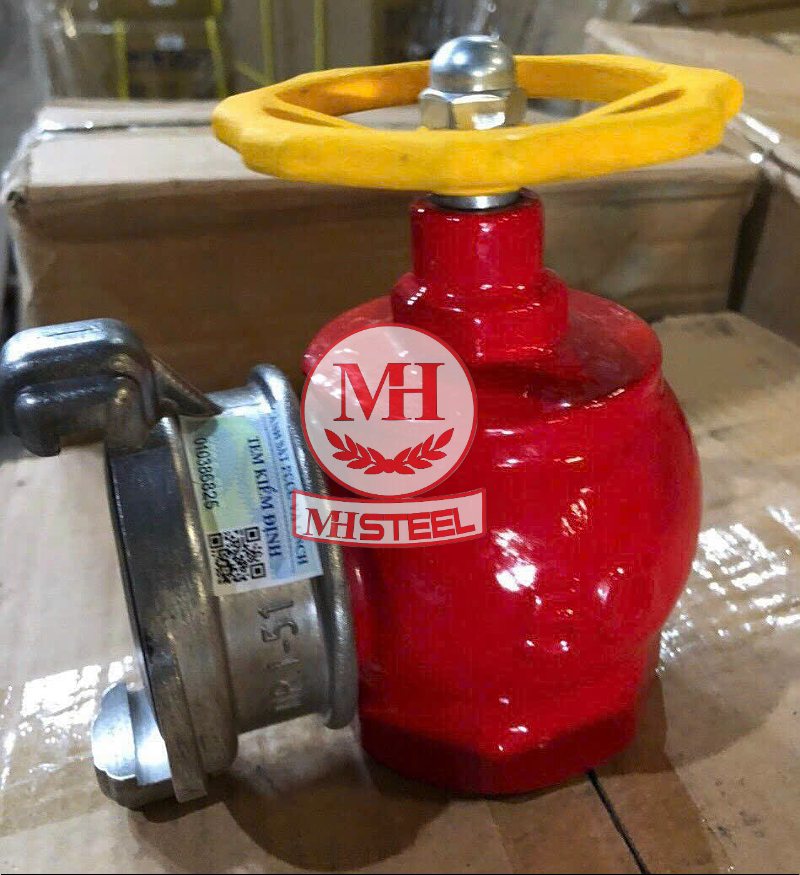

Van góc chữa cháy

Van góc chữa cháy là thiết bị được lắp trong tủ chữa cháy vách tường, có nhiệm vụ cấp nước cho vòi chữa cháy khi xảy ra hỏa hoạn.

Thân van thường được thiết kế với góc 45° hoặc 90°, giúp đổi hướng dòng nước gọn gàng trong không gian tủ chữa cháy. Các kích thước phổ biến nhất là DN50 và DN65, tương thích với tiêu chuẩn họng nước chữa cháy tại Việt Nam.

Đây là loại van được sử dụng rộng rãi trong chung cư, khách sạn, văn phòng, trường học và các công trình công cộng.

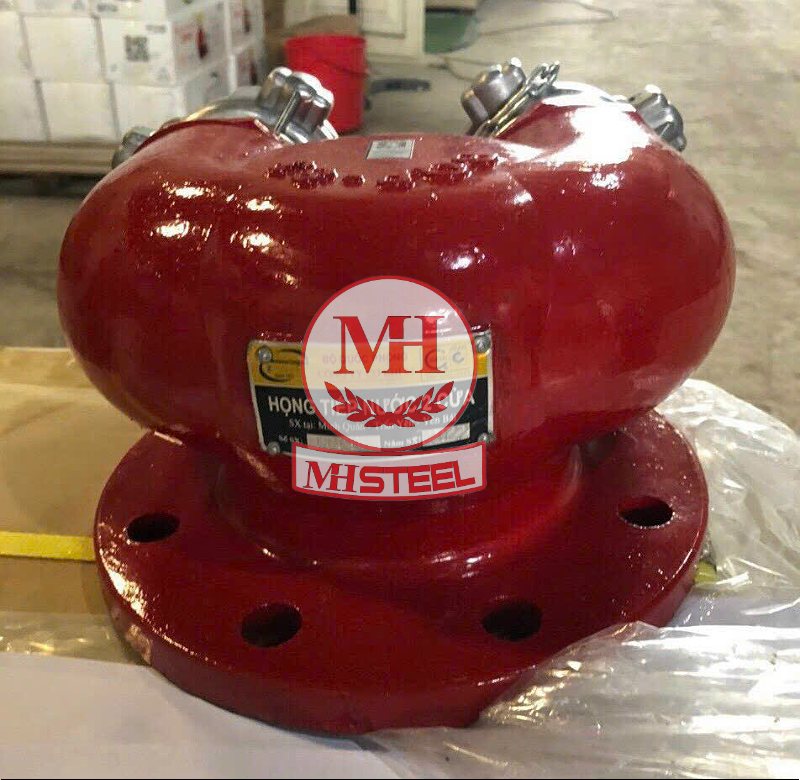

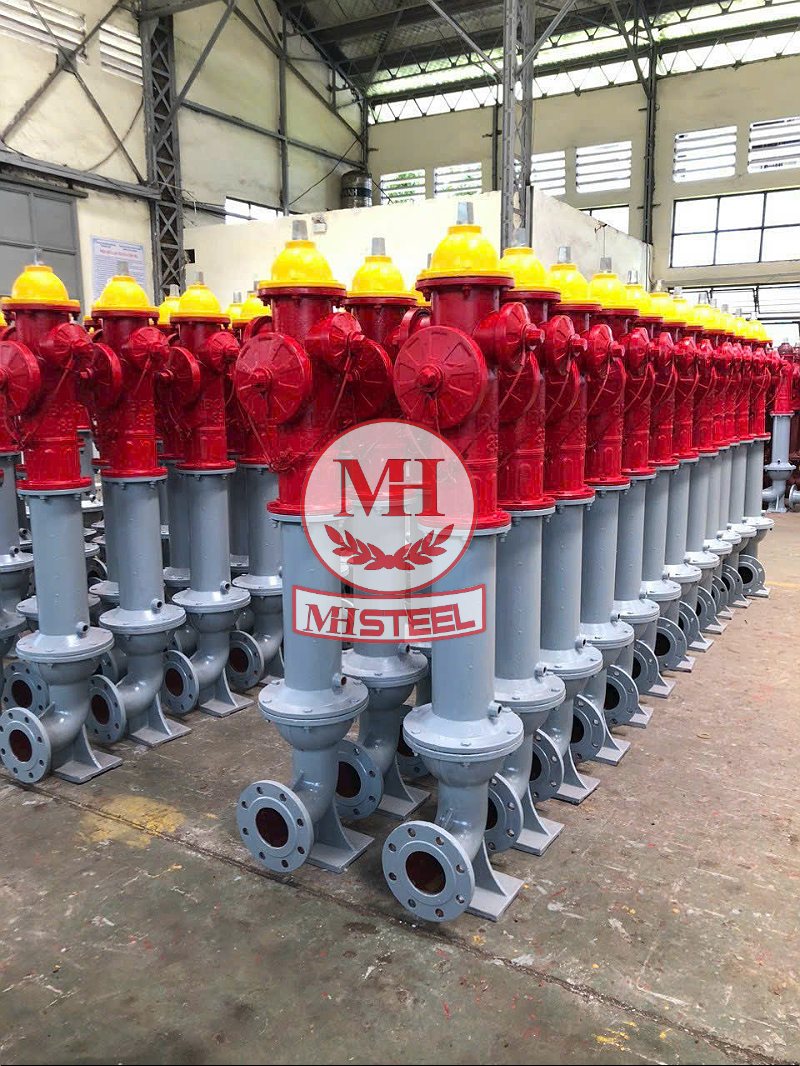

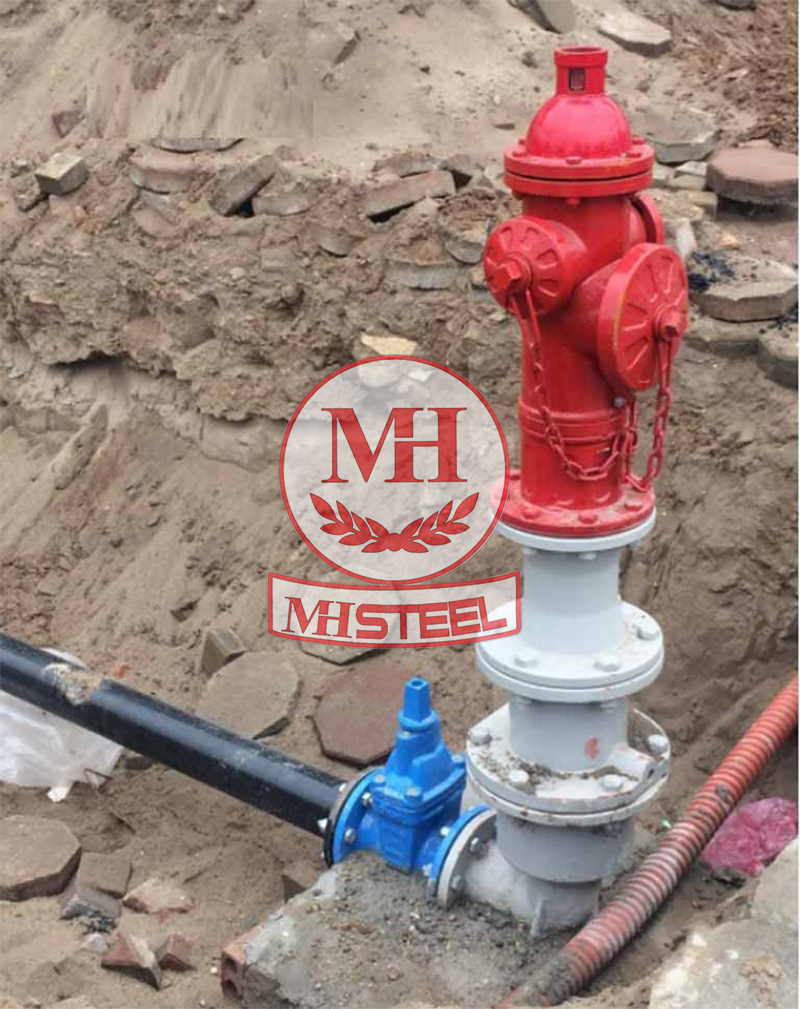

Van trụ chữa cháy

Van trụ chữa cháy là bộ phận lắp trên các trụ cứu hỏa ngoài trời, cho phép lực lượng chữa cháy kết nối vòi hoặc xe chữa cháy để lấy nước trực tiếp từ mạng lưới cấp nước.

Do làm việc ngoài trời nên van thường được chế tạo từ gang cầu hoặc gang phủ sơn Epoxy chống ăn mòn, có khả năng chịu áp lực lớn và hoạt động ổn định trong điều kiện thời tiết khắc nghiệt.

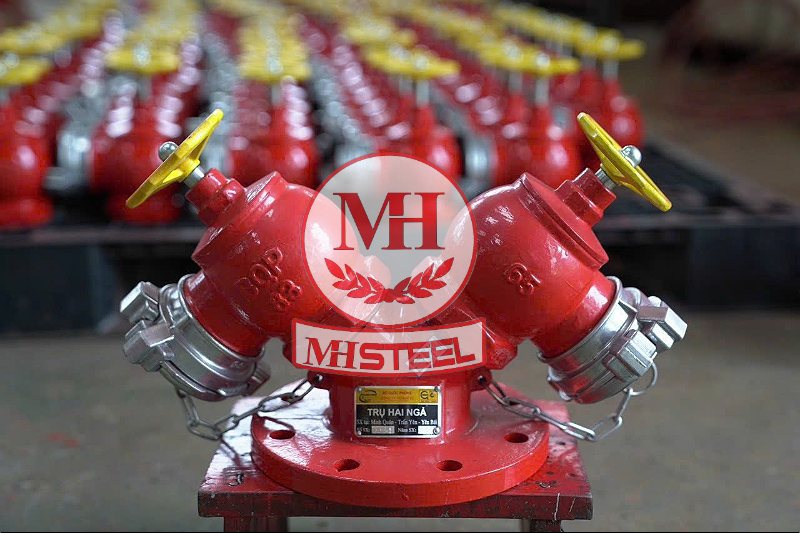

Van trên trụ cứu hỏa

Van điều khiển trên trụ cứu hỏa có nhiệm vụ đóng hoặc mở nguồn nước cấp cho các cửa lấy nước của trụ chữa cháy.

Loại van này được thiết kế chắc chắn, chịu lực tốt, chống va đập và chống tác động từ môi trường bên ngoài. Ngoài ra, nhiều mẫu còn có kết cấu chống mở trái phép nhằm đảm bảo nguồn nước chữa cháy luôn sẵn sàng khi có sự cố.

Van chữa cháy lắp ngoài trời

Các loại van lắp đặt ngoài trời như van cổng, van bướm hoặc van trên tuyến ống cấp nước ngoài nhà phải làm việc liên tục dưới tác động của nắng, mưa và độ ẩm.

Vì vậy, thân van thường được chế tạo từ gang cầu phủ sơn Epoxy, thép hoặc inox, kết hợp với gioăng làm kín có khả năng chống lão hóa. Đối với các quốc gia có khí hậu lạnh, van còn được thiết kế để chống đóng băng và đảm bảo vận hành ổn định trong điều kiện nhiệt độ thấp. Nhờ đó, hệ thống vẫn duy trì khả năng cấp nước chữa cháy ngay cả khi làm việc trong môi trường khắc nghiệt.

So sánh các loại van chữa cháy, van PCCC phổ biến

Bảng dưới đây so sánh các loại van chữa cháy chính về chức năng, vị trí lắp và ưu nhược điểm:

Phân loại van chữa cháy theo vật liệu

Vật liệu chế tạo là yếu tố quyết định trực tiếp đến khả năng chịu áp lực, chống ăn mòn, tuổi thọ và chi phí đầu tư của van chữa cháy. Mỗi loại vật liệu được thiết kế cho những môi trường làm việc khác nhau, từ hệ thống cấp nước thông thường đến các công trình ven biển, nhà máy hóa chất hay hệ thống PCCC công nghiệp.

Vật liệu	Đặc điểm	Ứng dụng
Gang xám	Giá thành thấp, chịu áp tốt, phổ biến	Hệ thống PCCC dân dụng, cấp nước
Gang cầu	Chịu va đập và áp lực cao, tuổi thọ lớn	Van cổng, van bướm, van một chiều UL/FM
Đồng thau	Chống ăn mòn, đóng mở nhẹ, độ kín cao	Van góc chữa cháy, van ren DN nhỏ
Inox 304/316	Chống gỉ và hóa chất tốt nhất	Ven biển, hóa chất, thực phẩm
Thép đúc	Chịu áp và nhiệt độ rất cao	Công nghiệp nặng, dầu khí, hơi nóng

Cụ thể:

Van chữa cháy bằng gang

Gang là vật liệu được sử dụng phổ biến nhất trong các loại van PCCC hiện nay nhờ giá thành hợp lý và khả năng chịu áp lực tốt. Phần lớn thân van được chế tạo từ gang xám hoặc gang cầu và phủ sơn Epoxy nhằm tăng khả năng chống gỉ trong quá trình sử dụng.

Van gang thích hợp cho:

• Hệ thống chữa cháy vách tường.
• Hệ thống Sprinkler.
• Đường ống cấp nước chữa cháy.
• Nhà xưởng, trung tâm thương mại, chung cư.

Ưu điểm lớn nhất là dễ sản xuất, chi phí thấp và tuổi thọ cao nếu làm việc trong môi trường nước sạch.

Van chữa cháy bằng gang cầu

Gang cầu là phiên bản cải tiến của gang truyền thống với cấu trúc graphite hình cầu giúp tăng đáng kể độ dẻo và khả năng chịu va đập.

So với gang xám, gang cầu có khả năng chịu áp lực cao hơn; chịu rung động tốt hơn; ít nứt vỡ khi chịu tải trọng lớn; tuổi thọ dài hơn. Đây là vật liệu phổ biến nhất trên các dòng van bướm, van cổng và van một chiều PCCC đạt tiêu chuẩn UL/FM.

Van chữa cháy bằng đồng

Đồng thau có khả năng chống ăn mòn rất tốt trong môi trường nước, dễ gia công và có độ kín cao. Loại vật liệu này chủ yếu được sử dụng cho van góc chữa cháy; van chữa cháy DN50, DN65; van ren kích thước nhỏ; các thiết bị đặt trong tủ chữa cháy.

Mặc dù giá thành cao hơn gang nhưng đồng ít bị oxy hóa, vận hành nhẹ và rất phù hợp với các van phải thao tác thủ công thường xuyên.

Van chữa cháy bằng inox

Inox là vật liệu có khả năng chống ăn mòn tốt nhất trong các dòng van chữa cháy thông dụng. Các loại inox thường gặp gồm Inox 304 và Inox 316. Van inox được lựa chọn khi hệ thống làm việc trong khu vực ven biển; nhà máy hóa chất; nhà máy thực phẩm; khu vực có độ ẩm cao;
môi trường chứa hóa chất ăn mòn.

Mặc dù chi phí đầu tư lớn hơn nhưng tuổi thọ và khả năng chống gỉ vượt trội giúp giảm đáng kể chi phí bảo trì trong quá trình sử dụng.

Van chữa cháy bằng thép

Van thép thường được chế tạo từ thép đúc WCB hoặc thép hợp kim nhằm đáp ứng các hệ thống có áp suất và nhiệt độ làm việc cao. Loại van này thường xuất hiện trong nhà máy nhiệt điện; hệ thống dầu khí; nhà máy hóa chất; hệ thống chữa cháy đặc biệt sử dụng áp lực lớn.

Khả năng chịu áp của van thép cao hơn gang nhưng giá thành cũng cao hơn đáng kể.

Phân loại theo kiểu kết nối

Van chữa cháy có nhiều kiểu kết nối với đường ống:

Kiểu kết nối	Cấu tạo & nguyên lý kết nối	Ưu điểm	Ứng dụng điển hình
Mặt bích (Flange)	Van được kết nối với đường ống thông qua hai mặt bích, bulông, đai ốc và gioăng làm kín. Có nhiều tiêu chuẩn như JIS, DIN, ANSI, BS.	Độ kín cao, chịu áp lực và rung động tốt, dễ tháo lắp để bảo trì hoặc thay thế, phù hợp nhiều cấp áp (PN10, PN16, PN25...).	Phổ biến nhất trong hệ thống PCCC cho van cổng, van bướm, van một chiều, van báo động từ DN50 trở lên; sử dụng tại trạm bơm, đường ống chính và hệ thống Sprinkler.
Ren (Threaded)	Hai đầu van được gia công ren trong hoặc ren ngoài để vặn trực tiếp vào đường ống thép hoặc phụ kiện ren, không cần hàn. Thường theo tiêu chuẩn BSPT, NPT.	Thi công nhanh, chi phí thấp, dễ thay thế, phù hợp không gian hẹp và hệ thống có đường kính nhỏ.	Dùng cho DN15–DN50, phổ biến với van góc chữa cháy, van bi, van một chiều ren và các đường ống nhánh trong hệ thống cấp nước, PCCC.
Wafer	Thân van được đặt kẹp giữa hai mặt bích của đường ống, cố định bằng bulông xuyên suốt hai bích. Không có tai ren riêng trên thân van.	Thiết kế mỏng, trọng lượng nhẹ, tiết kiệm vật liệu và chi phí, lắp đặt nhanh, phù hợp đường ống có không gian hạn chế.	Chủ yếu dùng cho van bướm Wafer trong hệ thống PCCC, HVAC, cấp thoát nước và đường ống công nghiệp từ DN50 đến DN600.
Lug	Thân van có các tai ren (lug) bố trí quanh thân, mỗi bên bắt bulông độc lập với mặt bích của đường ống.	Cho phép tháo rời một phía đường ống mà phía còn lại vẫn hoạt động, thuận tiện bảo trì và thay thế thiết bị, chịu tải tốt hơn kiểu Wafer.	Sử dụng cho van bướm Lug trong nhà máy, trạm bơm, hệ thống PCCC và các tuyến ống cần bảo dưỡng định kỳ hoặc chia đoạn độc lập.
Grooved (Rãnh)	Đầu ống được tiện rãnh, liên kết với van bằng khớp nối rãnh (grooved coupling), gioăng cao su và bulông siết. Không cần hàn hoặc ren.	Thi công rất nhanh, giảm thời gian lắp đặt, hấp thụ rung động và giãn nở nhiệt tốt, dễ tháo lắp mở rộng hệ thống, giảm chi phí nhân công.	Được sử dụng rộng rãi trong hệ thống Sprinkler, đường ống PCCC hiện đại, trung tâm thương mại, nhà xưởng, kho logistics, bệnh viện và tòa nhà cao tầng.

Tiêu chuẩn van chữa cháy

Van chữa cháy là thiết bị ảnh hưởng trực tiếp đến an toàn của công trình, vì vậy sản phẩm phải đáp ứng các tiêu chuẩn kỹ thuật và chứng nhận phù hợp với hồ sơ thiết kế. Việc lựa chọn đúng tiêu chuẩn không chỉ đảm bảo chất lượng mà còn là điều kiện quan trọng để nghiệm thu hệ thống PCCC.

Tiêu chuẩn	Xuất xứ	Ý nghĩa
UL Listed	Hoa Kỳ	Chứng nhận của Underwriters Laboratories, đánh giá khả năng vận hành và an toàn của thiết bị PCCC.
FM Approved	Hoa Kỳ	Chứng nhận của Factory Mutual, yêu cầu rất cao về độ bền, độ kín và khả năng làm việc lâu dài.
NFPA	Hoa Kỳ	Bộ tiêu chuẩn thiết kế hệ thống PCCC như NFPA 13 (Sprinkler), NFPA 20 (bơm chữa cháy), NFPA 24 (đường ống ngoài nhà)...
ANSI	Hoa Kỳ	Quy định kích thước, áp lực và kết nối mặt bích.
BS	Anh	Tiêu chuẩn cho thiết bị và đường ống chữa cháy.
DIN	Đức	Tiêu chuẩn công nghiệp được sử dụng rộng rãi tại châu Âu.
JIS	Nhật Bản	Tiêu chuẩn về kích thước và chất lượng thiết bị công nghiệp.
TCVN	Việt Nam	Các tiêu chuẩn áp dụng cho thiết kế, lắp đặt và nghiệm thu hệ thống PCCC tại Việt Nam.

Lưu ý: Đối với các dự án FDI, nhà máy điện tử, trung tâm dữ liệu hoặc công trình yêu cầu tiêu chuẩn quốc tế, van UL Listed và FM Approved thường là yêu cầu bắt buộc. Trong khi đó, các công trình xây dựng tại Việt Nam cần đáp ứng đúng hồ sơ thiết kế, tiêu chuẩn TCVN và các quy định nghiệm thu hiện hành.

Ứng dụng của van chữa cháy

Van chữa cháy là thiết bị không thể thiếu trong mọi hệ thống phòng cháy chữa cháy, từ công trình dân dụng đến công nghiệp. Tùy theo quy mô và mức độ nguy hiểm cháy của từng công trình, loại van, kích thước và vị trí lắp đặt sẽ được thiết kế khác nhau. Van chữa cháy được sử dụng phổ biến trong:

• Chung cư và nhà cao tầng lắp trên đường ống đứng, họng nước chữa cháy vách tường, phòng kỹ thuật và hệ thống Sprinkler.
• Trung tâm thương mại, khách sạn và văn phòng điều khiển các khu vực chữa cháy theo từng tầng hoặc từng phân khu.
• Nhà máy và khu công nghiệp kết hợp với bơm chữa cháy, đường ống vòng và hệ thống Sprinkler có lưu lượng lớn.
• Kho hàng, kho logistics bảo vệ hàng hóa và kiểm soát nguồn nước chữa cháy theo từng khu vực lưu trữ.
• Bệnh viện, trường học và công trình công cộng đảm bảo hệ thống luôn sẵn sàng hoạt động khi xảy ra sự cố.
• Nhà máy hóa chất, xăng dầu và năng lượng sử dụng các dòng van đạt tiêu chuẩn cao, chịu áp lực lớn và có khả năng chống ăn mòn tốt.

Cách lựa chọn van chữa cháy phù hợp

Việc lựa chọn van chữa cháy cần dựa trên nhiều yếu tố kỹ thuật thay vì chỉ quan tâm đến giá thành.

• Theo hồ sơ thiết kế PCCC: Đây là căn cứ quan trọng nhất. Van phải đúng chủng loại, kích thước DN, vật liệu, tiêu chuẩn kết nối và cấp áp đã được cơ quan có thẩm quyền thẩm duyệt.
• Theo chức năng trong hệ thống: Van cổng hoặc van bướm dùng để cô lập tuyến ống; van một chiều lắp sau bơm để chống dòng chảy ngược; van góc sử dụng tại họng chữa cháy; van báo động và van giảm áp được lắp ở các vị trí chuyên biệt theo thiết kế.
• Theo môi trường làm việc: Với hệ thống thông thường có thể sử dụng van gang phủ Epoxy. Nếu làm việc trong môi trường ẩm, ven biển hoặc có hóa chất, nên ưu tiên van inox hoặc vật liệu có khả năng chống ăn mòn cao hơn.
• Theo tiêu chuẩn kỹ thuật: Công trình dân dụng thường lựa chọn sản phẩm đáp ứng TCVN; các dự án FDI hoặc công trình yêu cầu cao nên sử dụng van đạt UL Listed, FM Approved hoặc các tiêu chuẩn quốc tế tương đương.
• Theo áp suất làm việc: Cấp áp của van (PN10, PN16, PN25...) phải bằng hoặc lớn hơn áp suất thiết kế của hệ thống để đảm bảo an toàn trong suốt quá trình vận hành.

Những lưu ý khi lắp đặt van chữa cháy

Để hệ thống hoạt động ổn định và đáp ứng yêu cầu nghiệm thu, việc lắp đặt van cần tuân thủ đúng hướng dẫn kỹ thuật của nhà sản xuất và hồ sơ thiết kế.

• Lắp đúng chiều mũi tên chỉ hướng dòng chảy đối với van một chiều, van báo động và các loại van chuyên dụng.
• Kiểm tra kỹ gioăng, bulông và các mối nối trước khi siết chặt nhằm tránh rò rỉ nước khi thử áp.
  Bố trí van tại vị trí thuận tiện cho thao tác đóng mở, kiểm tra và bảo trì định kỳ.
• Với van giám sát hoặc van tín hiệu, cần đấu nối chính xác về trung tâm báo cháy theo yêu cầu của hệ thống.
• Sau khi hoàn thành lắp đặt phải tiến hành thử kín, thử áp và vận hành thực tế trước khi đưa vào sử dụng.
• Tay quay hoặc bộ điều khiển cần được bố trí ở cao độ phù hợp để người vận hành có thể thao tác nhanh khi xảy ra sự cố.

Một số thương hiệu van PCCC phổ biến

Thị trường hiện nay có nhiều thương hiệu van chữa cháy đến từ Mỹ, châu Âu, Hàn Quốc, Đài Loan, Nhật Bản và Trung Quốc.

Các dự án yêu cầu tiêu chuẩn UL/FM thường sử dụng các thương hiệu quốc tế như Tyco, Viking, Victaulic, Kennedy, NIBCO, AVK...

Ở phân khúc công nghiệp và thương mại, các thương hiệu đến từ Hàn Quốc và Đài Loan được đánh giá cao nhờ chất lượng ổn định và chi phí hợp lý.

Đối với công trình dân dụng hoặc dự án cần tối ưu ngân sách, nhiều thương hiệu Trung Quốc đạt tiêu chuẩn quốc tế cũng là lựa chọn phổ biến. Quan trọng nhất là sản phẩm có đầy đủ CO, CQ, chứng nhận chất lượng và hồ sơ kỹ thuật phù hợp với yêu cầu của công trình.

Địa chỉ mua van chữa cháy chính hãng - Thép Mạnh Hải

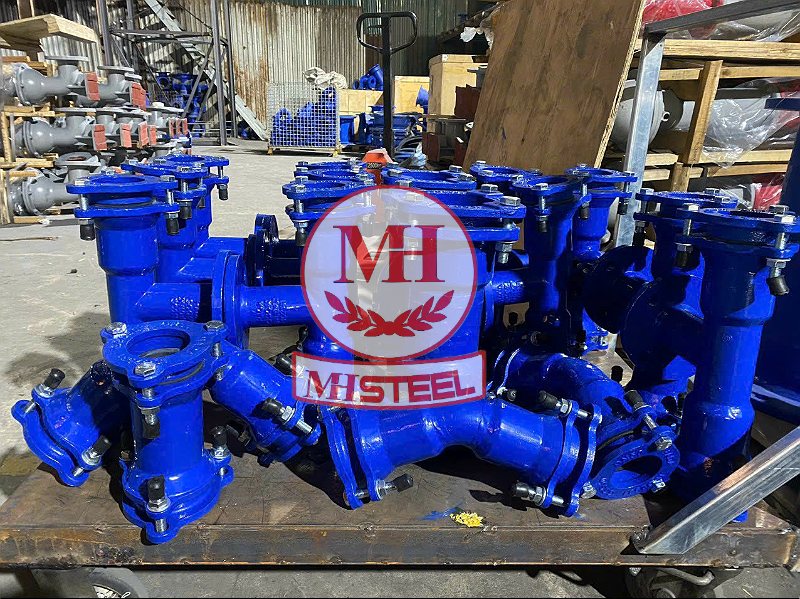

Thép Mạnh Hải là đơn vị cung cấp van chữa cháy, van công nghiệp và vật tư đường ống PCCC với hệ thống kho hàng tại Thạch Thất và Long Biên (Hà Nội). Chúng tôi cung cấp đầy đủ các dòng van như van cổng, van bướm, van một chiều, van góc chữa cháy, van báo động, van giảm áp cùng nhiều phụ kiện đồng bộ phục vụ hệ thống PCCC.

Khi lựa chọn Thép Mạnh Hải, khách hàng được cam kết:

• Cung cấp sản phẩm chính hãng, nguồn gốc rõ ràng.
• Đầy đủ CO, CQ và hồ sơ kỹ thuật phục vụ nghiệm thu.
• Tư vấn lựa chọn đúng loại van theo bản vẽ và tiêu chuẩn thiết kế.
• Hỗ trợ kỹ thuật trong quá trình lắp đặt và vận hành.
• Hàng sẵn kho với nhiều kích thước từ DN15 đến DN300, các quy cách lớn đặt theo dự án.
• Giao hàng nhanh trên toàn quốc, nội thành Hà Nội trong ngày đối với hàng có sẵn.
• Cung cấp đồng bộ van, ống thép mạ kẽm, mặt bích, phụ kiện và vật tư PCCC giúp khách hàng mua sắm tập trung tại một đầu mối, tiết kiệm thời gian và chi phí.

LIÊN HỆ NGAY ĐỂ NHẬN TƯ VẤN MIỄN PHÍ VÀ BÁO GIÁ VAN CHỮA CHÁY  MỚI NHẤT!

Thông tin liên hệ:

CÔNG TY TNHH SẢN XUẤT VÀ THƯƠNG MẠI THÉP MẠNH HẢI

Trụ sở:

• Văn phòng 1: A1, ĐCN Phùng Xá, Xã Phùng Xá, Huyện Thạch Thất, Hà Nội
• Văn phòng 2: Số 2 - Tổ 3 - Phúc Lợi - Long Biên - Hà Nội

Hotline/Zalo: 0969 816 326 - 0968 410 236.

Email: manhhaisteel@gmail.com

Website: https://thepmanhhai.com

Facebook: Công Ty TNHH Sản Xuất & Thương Mại Thép Mạnh Hải

Bản đồ chỉ đường: Google Map chỉ đường Thép Mạnh Hải.

Đội ngũ Thép Mạnh Hải luôn sẵn sàng đón tiếp và tư vấn nhiệt tình cho mọi yêu cầu của quý khách hàng!
