Van chữa cháy tự động

Van chữa cháy tự động (Alarm Check Valve) là một trong những thiết bị quan trọng nhất trong hệ thống chữa cháy Sprinkler kiểu ướt (Wet Pipe Sprinkler System). Thép Mạnh Hải sẽ cập nhật bảng giá tham khảo, phân tích cấu tạo, nguyên lý hoạt động, thông số kỹ thuật, cách lựa chọn và ứng dụng thực tế của van chữa cháy tự động, giúp nhà thầu và chủ đầu tư lựa chọn đúng thiết bị cho từng công trình.

Báo giá van chữa cháy tự động

Giá van chữa cháy tự động phụ thuộc vào nhiều yếu tố như kích thước danh nghĩa (DN), thương hiệu, vật liệu chế tạo, tiêu chuẩn sản xuất, chứng nhận UL/FM và bộ phụ kiện đi kèm (Trim Kit, chuông nước, Pressure Switch...). Trong đó, kích thước và thương hiệu là hai yếu tố ảnh hưởng lớn nhất đến giá thành.

Đối với các công trình dân dụng hoặc nhà xưởng thông thường, các dòng van gang cầu tiêu chuẩn ISO 6182 là lựa chọn phổ biến nhờ chi phí hợp lý và đáp ứng yêu cầu kỹ thuật. Với các dự án FDI, trung tâm dữ liệu hoặc công trình yêu cầu tiêu chuẩn quốc tế, van đạt chứng nhận UL Listed và FM Approved thường được ưu tiên dù giá cao hơn.

Báo giá theo kích thước DN

Van chữa cháy tự động có dải kích thước phổ biến từ DN50 đến DN200. Kích thước càng lớn thì lưu lượng nước càng cao, đồng thời giá thành cũng tăng theo lượng vật liệu và quy mô sản xuất.

Lưu ý: Mức giá trên mang tính tham khảo đối với bộ van báo động tiêu chuẩn chưa bao gồm chi phí lắp đặt. Giá thực tế có thể thay đổi theo thương hiệu, chứng nhận và cấu hình phụ kiện đi kèm.

Báo giá theo thương hiệu

Ngoài kích thước, thương hiệu cũng quyết định đáng kể đến chất lượng, độ ổn định và tuổi thọ của van. Các thương hiệu có chứng nhận UL/FM thường được sử dụng trong dự án cao cấp và có giá cao hơn các dòng tiêu chuẩn.

Trong đó, ARV và Shinyi là hai thương hiệu được sử dụng khá nhiều tại Việt Nam nhờ chất lượng ổn định, giá hợp lý và dễ thay thế phụ kiện. Các thương hiệu như TYCO hoặc Viking thường xuất hiện trong dự án yêu cầu chứng nhận UL/FM hoặc tiêu chuẩn quốc tế.

Các yếu tố ảnh hưởng đến giá

Giá van chữa cháy tự động không chỉ phụ thuộc vào kích thước mà còn chịu tác động của nhiều yếu tố kỹ thuật khác.

Nhận báo giá nhanh: Khách hàng chỉ cần cung cấp kích thước DN, thương hiệu, tiêu chuẩn dự án và số lượng, Thép Mạnh Hải sẽ tư vấn phương án phù hợp và gửi báo giá chi tiết trong vòng 2–4 giờ làm việc. Đối với đơn hàng dự án, công ty hỗ trợ chiết khấu số lượng lớn, giao hàng toàn quốc và cung cấp đầy đủ CO, CQ, hóa đơn GTGT.

Van chữa cháy tự động là gì?

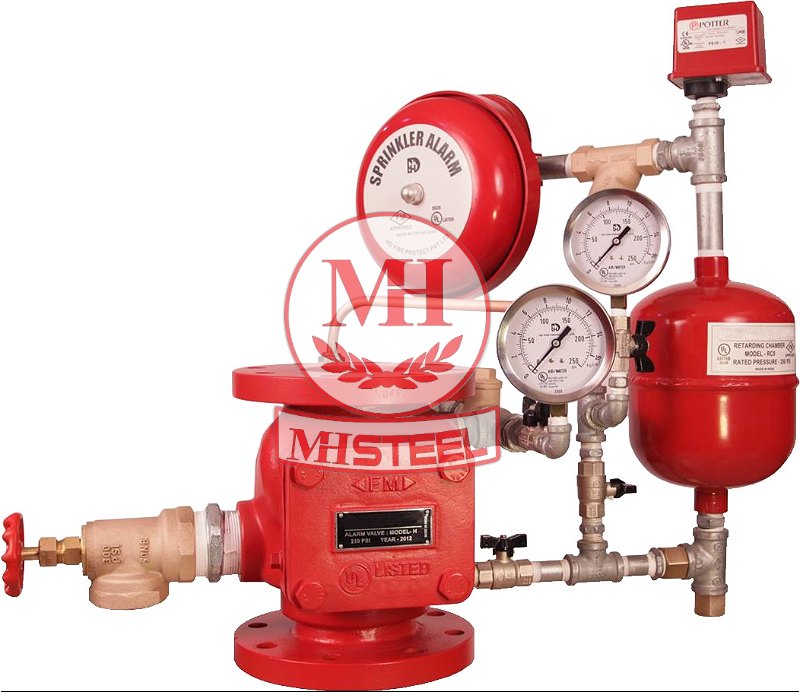

Van chữa cháy tự động, còn gọi là Alarm Check Valve, là loại van chuyên dụng được lắp trên đường ống chính của hệ thống chữa cháy Sprinkler kiểu ướt (Wet Pipe Sprinkler System). Đây là thiết bị vừa có chức năng kiểm soát dòng nước cấp cho mạng lưới đầu phun, vừa tự động phát tín hiệu báo động khi hệ thống bắt đầu xả nước chữa cháy.

Khác với van cổng hay van bướm chỉ đóng vai trò đóng mở đường ống, Alarm Check Valve hoạt động như một van một chiều tích hợp cơ cấu báo động. Trong trạng thái bình thường, van giữ nước luôn sẵn sàng trong hệ thống nhưng ngăn không cho dòng nước chảy ngược về nguồn cấp. Khi một hoặc nhiều đầu phun Sprinkler bị kích hoạt do nhiệt độ tăng cao, lưu lượng nước đi qua van sẽ làm mở đĩa van và đồng thời kích hoạt chuông nước hoặc công tắc áp suất để phát tín hiệu báo cháy.

Nhờ cơ chế này, hệ thống không chỉ tự động cấp nước dập lửa mà còn đồng thời gửi cảnh báo đến trung tâm điều khiển, giúp lực lượng quản lý hoặc cứu hỏa nhanh chóng xác định sự cố và triển khai phương án xử lý.

Vai trò trong hệ thống chữa cháy Sprinkler

Trong hệ thống Sprinkler kiểu ướt, van chữa cháy tự động được xem là thiết bị trung tâm giữa nguồn cấp nước và mạng lưới đầu phun.

Van đảm nhận nhiều chức năng cùng lúc:

• Duy trì nước luôn đầy trong hệ thống đường ống.
• Ngăn dòng nước chảy ngược về phía nguồn cấp.
• Chỉ cho phép nước đi qua khi đầu phun Sprinkler hoạt động.
• Kích hoạt chuông nước và công tắc áp suất để phát tín hiệu báo cháy.
• Hỗ trợ kiểm tra, thử nghiệm và giám sát tình trạng hoạt động của hệ thống Sprinkler.

Nếu không có Alarm Check Valve, hệ thống sẽ không thể tự động phát tín hiệu khi xảy ra cháy và việc giám sát hoạt động của hệ thống cũng trở nên khó khăn hơn rất nhiều.

Khi nào van hoạt động?

Trong điều kiện bình thường, van luôn ở trạng thái đóng, áp suất nước ở hai phía gần như cân bằng nên đĩa van không dịch chuyển và hệ thống không phát sinh tín hiệu báo động.

Khi nhiệt độ tại khu vực xảy ra cháy đạt đến ngưỡng kích hoạt của đầu phun Sprinkler (thường 68°C, 79°C hoặc cao hơn tùy loại đầu phun), bóng thủy tinh hoặc chốt nhiệt sẽ vỡ, cho phép nước thoát ra ngoài.

Sự thay đổi lưu lượng này làm áp suất phía sau van giảm xuống, tạo chênh lệch áp suất khiến đĩa van tự động mở. Nước lập tức được cấp đến khu vực cháy, đồng thời một phần dòng nước đi vào buồng báo động để kích hoạt Water Motor Gong và Pressure Switch, gửi tín hiệu đến hệ thống báo cháy trung tâm.

Chính cơ chế hoạt động hoàn toàn tự động này giúp Alarm Check Valve trở thành thiết bị không thể thiếu trong các hệ thống Sprinkler hiện đại.

Cấu tạo van chữa cháy tự động

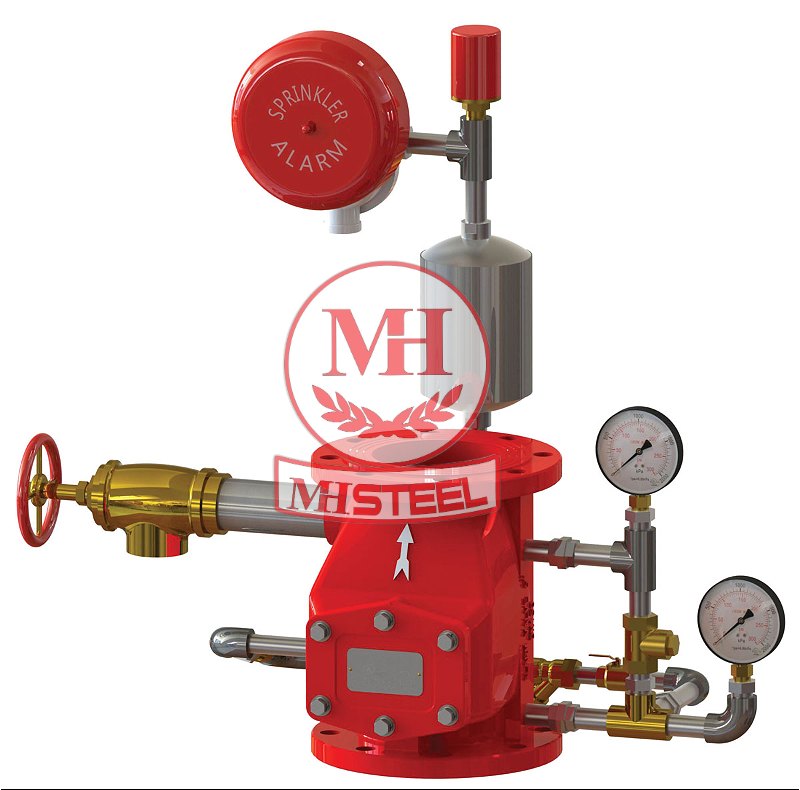

Van chữa cháy tự động (Alarm Check Valve) là một cụm thiết bị gồm nhiều bộ phận phối hợp với nhau để thực hiện đồng thời ba chức năng: kiểm soát dòng nước, phát tín hiệu báo động và cấp nước chữa cháy. Khác với van một chiều thông thường, Alarm Check Valve còn được tích hợp buồng báo động, chuông nước, công tắc áp suất và hệ thống phụ kiện (Trim Kit), giúp hệ thống Sprinkler hoạt động hoàn toàn tự động khi xảy ra cháy.

Thân van

Thân van là bộ phận chịu lực chính, đồng thời là đường dẫn nước từ nguồn cấp vào hệ thống Sprinkler. Bộ phận này thường được đúc nguyên khối bằng gang cầu (Ductile Iron) hoặc gang dẻo, sau đó phủ sơn Epoxy chống ăn mòn cả bên trong lẫn bên ngoài nhằm tăng tuổi thọ khi làm việc trong môi trường ẩm.

Thiết kế thân van có hai đầu kết nối mặt bích theo tiêu chuẩn BS, ANSI hoặc JIS, giúp lắp đặt chắc chắn với đường ống thép. Khoang bên trong được tính toán để giảm tổn thất áp suất và đảm bảo lưu lượng nước ổn định khi hệ thống vận hành.

Ở các dòng van chất lượng cao, thân van còn được gia công chính xác nhằm hạn chế hiện tượng rò rỉ, giảm ma sát và tăng độ kín trong quá trình sử dụng lâu dài.

Đĩa van (Clapper)

Đĩa van là bộ phận quan trọng nhất quyết định khả năng đóng mở của Alarm Check Valve. Đây là một dạng van một chiều được thiết kế theo nguyên lý bản lề, chỉ cho phép nước chảy theo một hướng từ nguồn cấp vào hệ thống chữa cháy.

Khi hệ thống ở trạng thái bình thường, áp lực nước giữ đĩa van ở vị trí đóng kín, ngăn nước chảy ngược về phía nguồn cấp. Khi đầu phun Sprinkler mở và tạo ra lưu lượng đủ lớn, chênh lệch áp suất sẽ đẩy đĩa van mở ra, cho phép nước đi vào toàn bộ mạng lưới chữa cháy.

Đĩa van thường được chế tạo bằng gang hoặc inox, bọc gioăng cao su EPDM hoặc NBR tại bề mặt tiếp xúc để đảm bảo độ kín tuyệt đối. Thiết kế này giúp van đóng mở nhiều lần mà vẫn duy trì khả năng làm kín, hạn chế rò rỉ và giảm chi phí bảo trì.

Buồng báo động (Alarm Chamber)

Buồng báo động là bộ phận đặc trưng chỉ có trên van chữa cháy tự động. Khi van mở, một phần dòng nước sẽ được dẫn vào buồng báo động thay vì đi toàn bộ đến đầu phun Sprinkler.

Dòng nước này tạo áp lực để kích hoạt các thiết bị báo động cơ học và điện như chuông nước hoặc công tắc áp suất. Nhờ vậy, hệ thống có thể nhận biết chính xác thời điểm van bắt đầu cấp nước chữa cháy mà không cần cảm biến lưu lượng riêng.

Buồng báo động được thiết kế với các đường dẫn nước có kích thước nhỏ nhằm tránh kích hoạt nhầm do dao động áp lực trong đường ống. Điều này giúp hệ thống vận hành ổn định và giảm nguy cơ báo động giả.

Chuông nước (Water Motor Gong)

Chuông nước là thiết bị báo động cơ học hoạt động hoàn toàn bằng năng lượng của dòng nước, không cần sử dụng nguồn điện.

Khi nước đi qua buồng báo động, áp lực sẽ làm quay tuabin hoặc cánh quạt bên trong chuông nước. Chuyển động này tác động lên búa gõ, tạo ra âm thanh liên tục để cảnh báo khu vực đang xảy ra cháy.

Ưu điểm của Water Motor Gong là hoạt động độc lập với nguồn điện, vẫn phát tín hiệu ngay cả khi công trình bị mất điện. Vì vậy, đây vẫn là thiết bị được yêu cầu trong nhiều hệ thống Sprinkler theo các tiêu chuẩn quốc tế.

Công tắc áp suất (Pressure Switch)

Bên cạnh chuông nước cơ học, hầu hết các hệ thống Sprinkler hiện đại đều sử dụng thêm công tắc áp suất để truyền tín hiệu điện về trung tâm báo cháy.

Khi nước đi vào buồng báo động, áp suất sẽ tác động lên màng cảm biến của Pressure Switch. Thiết bị lập tức đóng tiếp điểm điện và gửi tín hiệu đến tủ điều khiển báo cháy hoặc hệ thống BMS.

Nhờ Pressure Switch, người vận hành có thể nhanh chóng xác định vị trí hệ thống đang hoạt động, kích hoạt chuông báo cháy, còi báo động hoặc truyền tín hiệu đến phòng điều khiển trung tâm. So với chuông nước, công tắc áp suất có tốc độ phản hồi nhanh hơn và dễ dàng tích hợp với hệ thống giám sát thông minh.

Đồng hồ áp lực và bộ phụ kiện (Trim Kit)

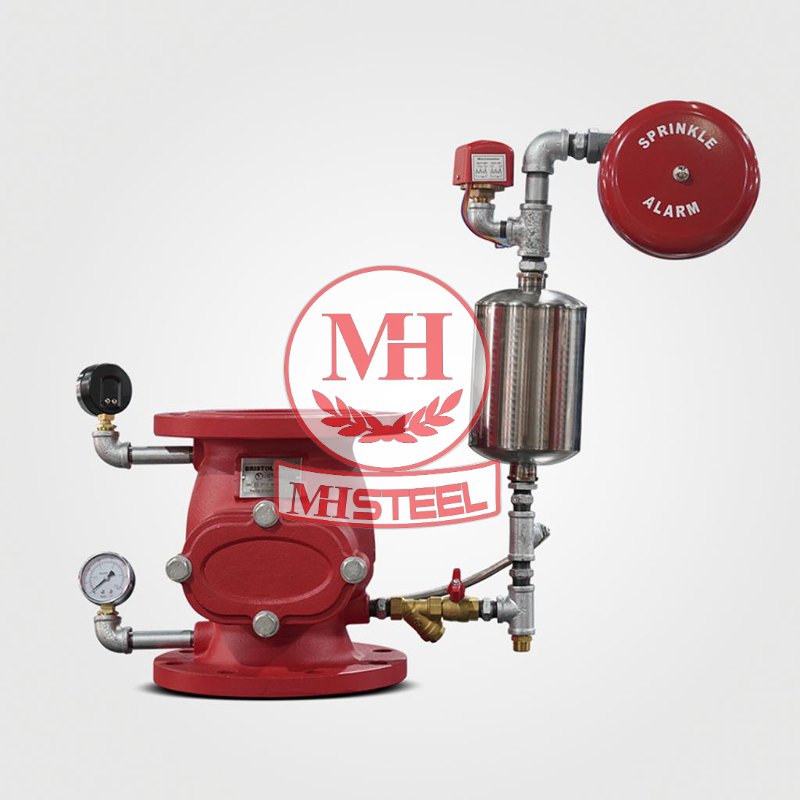

Ngoài thân van chính, Alarm Check Valve còn được lắp kèm một bộ phụ kiện hoàn chỉnh, thường gọi là Trim Kit, nhằm phục vụ quá trình vận hành, kiểm tra và bảo trì hệ thống.

Một bộ Trim Kit tiêu chuẩn thường bao gồm:

• Đồng hồ đo áp lực phía trước và phía sau van để theo dõi áp suất làm việc.
• Van khóa phục vụ bảo trì hoặc thay thế thiết bị.
• Van thử báo động (Alarm Test Valve) để kiểm tra hoạt động của chuông nước và Pressure Switch mà không cần kích hoạt đầu phun Sprinkler.
• Van xả nước phục vụ bảo dưỡng định kỳ.
• Đường ống nối và các đầu nối ren bằng thép mạ kẽm hoặc đồng.

Đây là những phụ kiện tuy có kích thước nhỏ nhưng đóng vai trò rất quan trọng trong việc kiểm tra định kỳ và đảm bảo hệ thống luôn sẵn sàng hoạt động khi xảy ra sự cố.

Nguyên lý hoạt động của van chữa cháy tự động

Van chữa cháy tự động hoạt động dựa trên sự thay đổi áp suất và lưu lượng nước trong hệ thống Sprinkler. Toàn bộ quá trình từ khi phát sinh đám cháy đến khi hệ thống báo động và cấp nước đều diễn ra hoàn toàn tự động, không cần con người thao tác.

Trạng thái bình thường

Trong điều kiện vận hành bình thường, toàn bộ hệ thống Sprinkler luôn được nạp đầy nước dưới áp suất ổn định. Áp lực nước ở phía nguồn cấp và phía sau van gần như cân bằng nên đĩa van luôn ở trạng thái đóng.

Ở trạng thái này:

• Không có nước đi vào buồng báo động.
• Chuông nước không hoạt động.
• Pressure Switch không phát tín hiệu.
• Hệ thống luôn sẵn sàng chữa cháy nhưng không gây báo động giả.

Việc duy trì áp suất ổn định giúp hệ thống có thể phản ứng ngay khi bất kỳ đầu phun Sprinkler nào được kích hoạt.

Khi đầu phun Sprinkler kích hoạt

Khi xảy ra hỏa hoạn, nhiệt độ môi trường tăng đến ngưỡng làm việc của đầu phun (thường từ 68°C đến 93°C tùy loại), bóng thủy tinh hoặc chốt nhiệt sẽ bị phá vỡ.

Ngay sau đó:

• Nước bắt đầu phun qua đầu Sprinkler.
• Áp suất phía sau Alarm Check Valve giảm xuống.
• Chênh lệch áp suất giữa hai phía của van xuất hiện.
• Đĩa van tự động mở để cấp nước vào đường ống chữa cháy.

Quá trình này diễn ra rất nhanh, giúp nước tiếp cận khu vực cháy trong thời gian ngắn mà không cần bất kỳ thao tác đóng mở thủ công nào.

Cơ chế phát tín hiệu báo động

Ngay khi đĩa van mở, một phần dòng nước được dẫn vào buồng báo động thông qua hệ thống đường ống phụ.

Áp lực nước tại đây sẽ đồng thời:

• Làm quay Water Motor Gong, tạo âm thanh cảnh báo tại khu vực lắp đặt.
• Tác động lên Pressure Switch, gửi tín hiệu điện về trung tâm báo cháy.
• Kích hoạt còi, đèn báo hoặc hệ thống giám sát theo cấu hình của công trình.

Nhờ kết hợp cả báo động cơ học và báo động điện, hệ thống vẫn có thể hoạt động ổn định ngay cả khi nguồn điện gặp sự cố.

Cấp nước chữa cháy tự động

Sau khi Alarm Check Valve mở hoàn toàn, nước từ bể chứa hoặc bơm chữa cháy sẽ được cấp liên tục đến các đầu phun Sprinkler đang hoạt động.

Trong suốt quá trình chữa cháy:

• Van duy trì trạng thái mở nhờ lưu lượng nước.
• Bơm chữa cháy hoạt động theo tín hiệu áp suất hoặc lưu lượng.
• Hệ thống liên tục cung cấp nước đến khi đám cháy được khống chế.

Sau khi sự cố kết thúc, người vận hành sẽ đóng van, thay đầu phun đã kích hoạt, kiểm tra toàn bộ hệ thống và đưa Alarm Check Valve trở về trạng thái sẵn sàng hoạt động. Đây là quy trình tiêu chuẩn giúp hệ thống luôn đáp ứng yêu cầu an toàn và sẵn sàng cho các tình huống khẩn cấp tiếp theo.

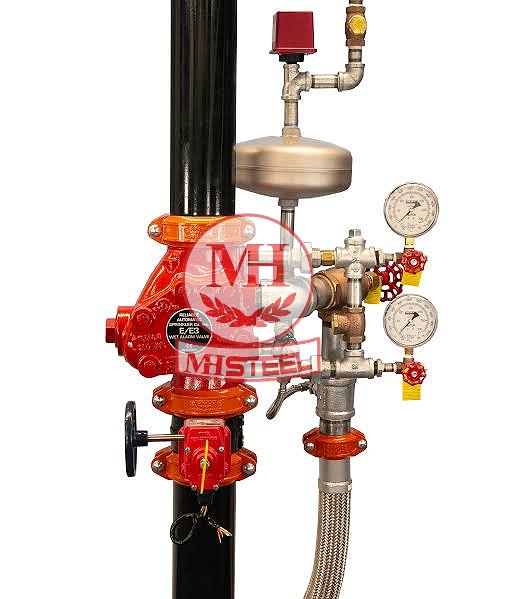

Thông số kỹ thuật van chữa cháy tự động

Thông số kỹ thuật là căn cứ quan trọng để lựa chọn van chữa cháy tự động phù hợp với hệ thống Sprinkler. Một van có kích thước đúng nhưng áp suất hoặc tiêu chuẩn không phù hợp vẫn có thể ảnh hưởng đến khả năng vận hành của toàn bộ hệ thống. Vì vậy, trước khi lựa chọn, cần xem xét đồng thời kích thước, kiểu kết nối, vật liệu, áp suất làm việc và tiêu chuẩn sản xuất.

Kích thước

Van chữa cháy tự động được sản xuất với nhiều kích thước khác nhau để phù hợp với lưu lượng thiết kế của từng công trình. Trong đó, DN80 và DN100 là hai quy cách được sử dụng phổ biến nhất trong hệ thống Sprinkler của nhà xưởng, khách sạn và tòa nhà thương mại.

Việc lựa chọn kích thước phải căn cứ vào lưu lượng nước tính toán trong hồ sơ thiết kế PCCC. Không nên tự ý thay đổi kích thước van vì có thể làm thay đổi lưu lượng và ảnh hưởng đến khả năng chữa cháy của toàn hệ thống.

Kiểu kết nối

Van chữa cháy tự động hiện nay gần như đều sử dụng kết nối mặt bích, giúp chịu áp lực cao, dễ tháo lắp và thuận tiện cho công tác bảo trì.

Các tiêu chuẩn mặt bích phổ biến gồm: BS EN 1092, ANSI B16.5 và JIS 10K. Kết nối mặt bích tạo liên kết chắc chắn giữa van và đường ống, hạn chế rò rỉ và phù hợp với hệ thống có kích thước lớn hoặc vận hành lâu dài.

Áp suất làm việc

Áp suất làm việc của van phải phù hợp với áp suất thiết kế của hệ thống Sprinkler. Các mức áp suất phổ biến gồm:

• PN10 10 bar
• PN16 16 bar
• 175 PSI Khoảng 12 bar
• 300 PSI Khoảng 20,7 bar

Đối với phần lớn công trình dân dụng và công nghiệp tại Việt Nam, van PN16 là lựa chọn phổ biến nhất vì đáp ứng tốt yêu cầu vận hành và đảm bảo hệ số an toàn.

Vật liệu chế tạo

Do làm việc liên tục trong môi trường chứa nước, thân van cần có khả năng chịu áp lực và chống ăn mòn tốt.

Bề mặt thân van thường được phủ sơn Epoxy dày 200–300 µm nhằm tăng khả năng chống gỉ trong quá trình sử dụng lâu dài.

Tiêu chuẩn sản xuất

Một van chữa cháy tự động chất lượng cần đáp ứng các tiêu chuẩn quốc tế về thiết kế, thử nghiệm và độ bền.

Một số tiêu chuẩn thường gặp gồm:

• ISO 6182 – Tiêu chuẩn quốc tế dành cho thiết bị hệ thống Sprinkler.
• TCVN 6305 – Tiêu chuẩn Việt Nam về hệ thống chữa cháy tự động.
• UL Listed – Chứng nhận của Underwriters Laboratories (Hoa Kỳ).
• FM Approved – Chứng nhận của FM Global cho thiết bị PCCC.

Đối với các dự án FDI, trung tâm dữ liệu hoặc công trình có yêu cầu kỹ thuật cao, chủ đầu tư thường yêu cầu van phải có chứng nhận UL/FM để đáp ứng tiêu chuẩn nghiệm thu quốc tế.

Ưu điểm của van chữa cháy tự động

So với các loại van khóa thông thường, Alarm Check Valve không chỉ kiểm soát dòng nước mà còn tích hợp chức năng giám sát và phát tín hiệu báo động. Đây là lý do thiết bị này trở thành thành phần bắt buộc trong hầu hết các hệ thống Sprinkler kiểu ướt.

• Tự động kích hoạt khi xảy ra cháy: Van hoạt động hoàn toàn dựa trên sự thay đổi áp suất của hệ thống. Khi đầu phun Sprinkler mở, van tự động cấp nước mà không cần bất kỳ thao tác đóng mở nào từ con người. Điều này giúp rút ngắn thời gian phản ứng trong những phút đầu của đám cháy.
• Báo động bằng cả cơ học và điện: Một ưu điểm lớn của Alarm Check Valve là có thể kích hoạt đồng thời chuông nước (Water Motor Gong) và Pressure Switch. Ngay cả khi mất điện, chuông nước vẫn phát tín hiệu nhờ áp lực dòng nước, trong khi Pressure Switch gửi tín hiệu đến trung tâm báo cháy khi hệ thống điện vẫn hoạt động. Hai cơ chế này giúp tăng độ tin cậy cho toàn bộ hệ thống PCCC.
• Giảm nguy cơ báo động giả: Buồng báo động và hệ thống Trim Kit được thiết kế để chỉ kích hoạt khi có lưu lượng nước thực sự đi qua van. Nhờ đó, các dao động áp suất nhỏ hoặc hiện tượng rung trong đường ống sẽ không làm hệ thống phát báo động ngoài ý muốn, giúp giảm chi phí vận hành và hạn chế gián đoạn hoạt động của công trình.
• Độ kín cao, tuổi thọ dài: Đĩa van được bọc gioăng EPDM hoặc NBR có khả năng làm kín tốt, kết hợp thân gang cầu phủ Epoxy giúp thiết bị chịu được môi trường ẩm, áp lực cao và làm việc ổn định trong nhiều năm. Nếu được kiểm tra và bảo trì định kỳ, van có thể vận hành ổn định trong thời gian từ 15–20 năm hoặc lâu hơn.
• Thuận tiện cho bảo trì và kiểm tra: Alarm Check Valve được trang bị đầy đủ đồng hồ áp suất, van thử, van xả và các phụ kiện Trim Kit nên việc kiểm tra định kỳ trở nên đơn giản hơn. Người vận hành có thể thử chuông nước hoặc Pressure Switch mà không cần kích hoạt đầu phun Sprinkler, giúp tiết kiệm thời gian và không ảnh hưởng đến hoạt động của công trình.

Ứng dụng của van chữa cháy tự động

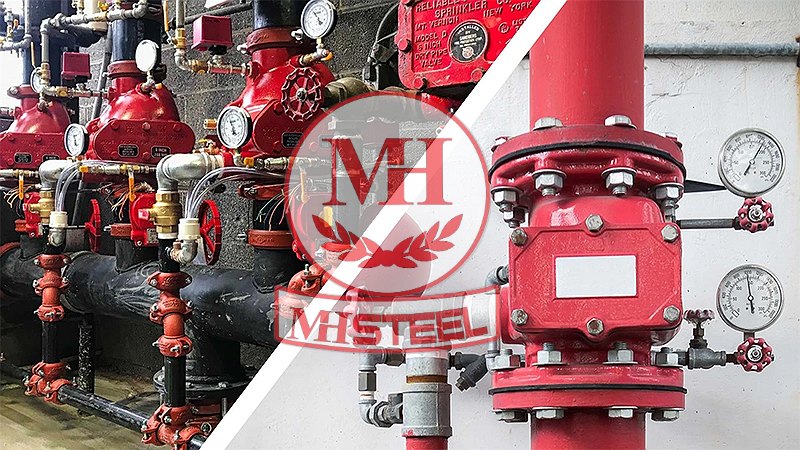

Nhờ khả năng tự động cấp nước và phát tín hiệu báo cháy, van chữa cháy tự động được sử dụng trong hầu hết các công trình có lắp đặt hệ thống Sprinkler.

• Nhà máy sản xuất: Trong các nhà máy sản xuất, đặc biệt là ngành dệt may, điện tử, thực phẩm hoặc cơ khí, hệ thống Sprinkler giúp khống chế đám cháy ngay từ giai đoạn đầu, hạn chế thiệt hại về tài sản và gián đoạn sản xuất.
• Kho hàng và trung tâm logistics: Kho hàng thường chứa lượng lớn vật tư dễ cháy và có diện tích rộng. Alarm Check Valve giúp hệ thống Sprinkler phản ứng nhanh khi phát sinh cháy, bảo vệ hàng hóa và giảm nguy cơ cháy lan sang các khu vực khác.
• Trung tâm thương mại: Các trung tâm thương mại tập trung đông người và nhiều gian hàng nên yêu cầu hệ thống PCCC hoạt động ổn định 24/7. Van chữa cháy tự động đảm bảo nước luôn sẵn sàng cấp đến các đầu phun khi xảy ra sự cố.
• Chung cư và tòa nhà cao tầng: Trong các tòa nhà nhiều tầng, hệ thống Sprinkler là giải pháp chữa cháy tự động hiệu quả nhất trước khi lực lượng cứu hỏa tiếp cận hiện trường. Alarm Check Valve giúp kiểm soát toàn bộ hệ thống và truyền tín hiệu báo cháy về phòng điều khiển.
• Khách sạn và bệnh viện: Đây là những công trình có mật độ người lưu trú cao, yêu cầu khả năng phát hiện và xử lý cháy nhanh. Van chữa cháy tự động giúp giảm thời gian phản ứng, hạn chế ảnh hưởng đến việc sơ tán và đảm bảo an toàn cho người sử dụng.
• Tòa nhà văn phòng: Các cao ốc văn phòng hiện đại đều được trang bị hệ thống Sprinkler tự động nhằm đáp ứng yêu cầu của quy chuẩn PCCC. Alarm Check Valve đóng vai trò trung tâm trong việc kiểm soát, giám sát và vận hành toàn bộ hệ thống chữa cháy tự động.

Phân biệt van chữa cháy tự động với các loại van PCCC khác

Trong hệ thống phòng cháy chữa cháy, mỗi loại van đảm nhiệm một chức năng riêng. Van chữa cháy tự động (Alarm Check Valve) thường bị nhầm lẫn với van cổng, van bướm hoặc van góc chữa cháy do đều xuất hiện trên đường ống PCCC. Tuy nhiên, về cấu tạo và nguyên lý hoạt động, các loại van này hoàn toàn khác nhau.

Van chữa cháy tự động là thiết bị chuyên dùng cho hệ thống Sprinkler ướt, có khả năng tự động cấp nước và phát tín hiệu báo động khi đầu phun Sprinkler kích hoạt. Trong khi đó, các loại van khác chủ yếu thực hiện nhiệm vụ đóng, mở hoặc điều tiết dòng nước.

Khi nào sử dụng van chữa cháy tự động?

Van chữa cháy tự động chỉ sử dụng trong hệ thống Sprinkler kiểu ướt (Wet Pipe System). Nếu công trình không sử dụng đầu phun Sprinkler tự động mà chỉ có họng nước chữa cháy hoặc trụ chữa cháy, sẽ không cần lắp Alarm Check Valve.

Có thể thay thế Alarm Check Valve bằng van cổng hoặc van bướm không?

Không. Van cổng và van bướm chỉ có chức năng đóng mở đường ống, không có cơ cấu phát tín hiệu báo động và cũng không thể tự động phản ứng khi đầu phun Sprinkler hoạt động. Việc thay thế Alarm Check Valve bằng các loại van thông thường sẽ khiến hệ thống không đáp ứng yêu cầu thiết kế và tiêu chuẩn PCCC.

Hướng dẫn lựa chọn van chữa cháy tự động

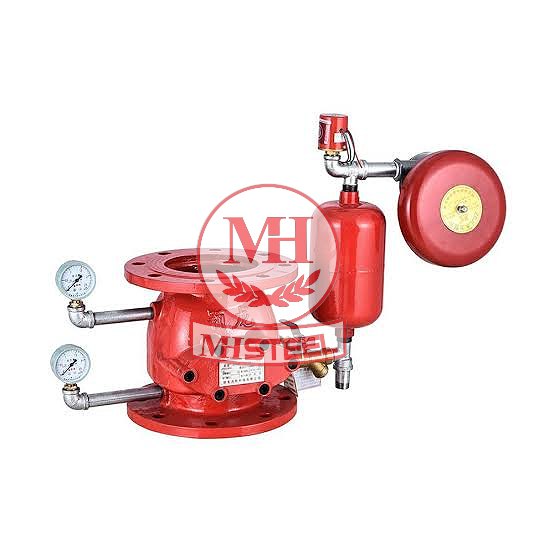

Lựa chọn đúng Alarm Check Valve không chỉ giúp hệ thống hoạt động ổn định mà còn đảm bảo đáp ứng yêu cầu nghiệm thu PCCC. Khi chọn van, cần xem xét đồng thời kích thước, tiêu chuẩn, áp suất làm việc và thương hiệu.

Chọn theo kích thước đường ống

Kích thước van phải tương ứng với đường kính danh nghĩa của đường ống chính trong hệ thống Sprinkler.

• DN50 – DN65: Phù hợp hệ thống chữa cháy quy mô nhỏ, phòng kỹ thuật hoặc nhà xưởng diện tích nhỏ.
• DN80 – DN100: Quy cách phổ biến nhất cho chung cư, khách sạn, trung tâm thương mại và nhà máy.
• DN150 – DN200: Dùng cho hệ thống có lưu lượng lớn như trung tâm logistics, nhà máy quy mô lớn hoặc công trình công nghiệp.

Không nên tự ý tăng hoặc giảm kích thước van vì có thể ảnh hưởng đến lưu lượng thiết kế và khả năng chữa cháy của hệ thống.

Chọn theo tiêu chuẩn dự án

Mỗi công trình có yêu cầu kỹ thuật khác nhau. Công trình dân dụng thông thường có thể sử dụng van đạt tiêu chuẩn ISO 6182 hoặc TCVN. Dự án FDI, nhà máy nước ngoài hoặc công trình yêu cầu nghiệm thu quốc tế nên ưu tiên sản phẩm đạt UL Listed hoặc FM Approved.

Việc lựa chọn đúng tiêu chuẩn ngay từ đầu giúp giảm chi phí thay thế và thuận lợi khi nghiệm thu.

Chọn theo áp suất làm việc

Van phải có áp suất danh định bằng hoặc cao hơn áp suất thiết kế của hệ thống. Đối với đa số hệ thống Sprinkler tại Việt Nam, van PN16 đáp ứng tốt yêu cầu vận hành. Với các hệ thống áp lực cao hoặc dự án đặc biệt, nên lựa chọn các dòng van có cấp áp suất lớn hơn theo đúng hồ sơ thiết kế.

Chọn theo vật liệu

Thân van bằng gang cầu phủ Epoxy hiện là lựa chọn phổ biến nhờ độ bền cao, chịu áp lực tốt và chống ăn mòn hiệu quả.

Ngoài ra cũng cần chú ý đến chất lượng của:

• Gioăng làm kín.
• Đĩa van.
• Ty van.
• Bulong và các chi tiết kim loại.

Những bộ phận này ảnh hưởng trực tiếp đến tuổi thọ và khả năng làm việc lâu dài của thiết bị.

Chọn theo thương hiệu và phụ kiện

Ngoài thân van chính, nên ưu tiên lựa chọn sản phẩm được cung cấp đồng bộ cùng:

• Water Motor Gong.
• Pressure Switch.
• Trim Kit.
• Đồng hồ áp lực.
• Van thử báo động.

Việc sử dụng đồng bộ phụ kiện cùng một thương hiệu giúp hệ thống hoạt động ổn định hơn và thuận tiện trong bảo trì, thay thế sau này.

Vì sao nên mua van chữa cháy tự động tại Thép Mạnh Hải?

Thép Mạnh Hải là đơn vị cung cấp thiết bị và vật tư đường ống PCCC tại Hà Nội với hệ thống kho hàng thực tế tại Thạch Thất và Long Biên. Bên cạnh các dòng ống thép mạ kẽm, phụ kiện hàn, mặt bích và van công nghiệp, công ty còn cung cấp đầy đủ các dòng van chữa cháy tự động (Alarm Check Valve) phục vụ nhà thầu cơ điện và dự án PCCC trên toàn quốc.

• Đầy đủ kích thước từ DN50 đến DN200: Thép Mạnh Hải cung cấp đầy đủ các quy cách phổ biến từ DN50, DN65, DN80, DN100 đến DN150 và DN200, đáp ứng hầu hết các hệ thống Sprinkler từ công trình dân dụng đến nhà máy công nghiệp.
• Hàng chính hãng, đầy đủ CO/CQ: Sản phẩm được lựa chọn từ các thương hiệu uy tín, đi kèm đầy đủ chứng từ xuất xứ (CO), chứng nhận chất lượng (CQ) và hồ sơ kỹ thuật phục vụ nghiệm thu công trình.
• Cung cấp đồng bộ phụ kiện lắp đặt: Ngoài thân van chính, Thép Mạnh Hải còn cung cấp đầy đủ các phụ kiện như Đồng hồ áp lực, Van thử báo động, mặt bích, bulong, gioăng và phụ kiện đường ống,... Việc mua đồng bộ giúp tiết kiệm thời gian và đảm bảo khả năng tương thích giữa các thiết bị.
• Tư vấn kỹ thuật theo hồ sơ thiết kế: Đội ngũ kỹ thuật hỗ trợ lựa chọn đúng kích thước, tiêu chuẩn và thương hiệu theo hồ sơ thiết kế hoặc yêu cầu của chủ đầu tư, giúp hạn chế sai sót trong quá trình mua sắm vật tư.
• Giao hàng nhanh trên toàn quốc: Các quy cách phổ biến luôn được dự trữ tại kho, đáp ứng tiến độ thi công của dự án. Đối với hàng đặt theo yêu cầu, Thép Mạnh Hải hỗ trợ thời gian giao hàng nhanh cùng chính sách giá cạnh tranh cho đơn hàng số lượng lớn.

LIÊN HỆ NGAY ĐỂ NHẬN TƯ VẤN MIỄN PHÍ VÀ BÁO GIÁ VAN CHỮA CHÁY TỰ ĐỘNG MỚI NHẤT!

Thông tin liên hệ:

CÔNG TY TNHH SẢN XUẤT VÀ THƯƠNG MẠI THÉP MẠNH HẢI

Trụ sở:

• Văn phòng 1: A1, ĐCN Phùng Xá, Xã Phùng Xá, Huyện Thạch Thất, Hà Nội
• Văn phòng 2: Số 2 - Tổ 3 - Phúc Lợi - Long Biên - Hà Nội

Hotline/Zalo: 0969 816 326 - 0968 410 236.

Email: manhhaisteel@gmail.com

Website: https://thepmanhhai.com

Facebook: Công Ty TNHH Sản Xuất & Thương Mại Thép Mạnh Hải

Bản đồ chỉ đường: Google Map chỉ đường Thép Mạnh Hải.

Đội ngũ Thép Mạnh Hải luôn sẵn sàng đón tiếp và tư vấn nhiệt tình cho mọi yêu cầu của quý khách hàng!

Câu hỏi thường gặp

Van chữa cháy tự động có phải là van báo động không?

Có. Trong hệ thống Sprinkler, van chữa cháy tự động chính là Alarm Check Valve (van báo động). Thiết bị này vừa đóng vai trò như một van một chiều, vừa kích hoạt chuông nước và công tắc áp suất khi hệ thống bắt đầu xả nước chữa cháy.

Van chữa cháy tự động sử dụng cho hệ Wet Sprinkler hay Dry Sprinkler?

Alarm Check Valve được thiết kế chủ yếu cho hệ thống Sprinkler kiểu ướt (Wet Pipe System), nơi đường ống luôn chứa nước dưới áp lực. Đối với hệ thống Sprinkler khô (Dry Pipe System), cần sử dụng Dry Pipe Valve có cấu tạo và nguyên lý hoạt động khác.

Có đầy đủ kích thước DN50 đến DN200 không?

Có. Thép Mạnh Hải cung cấp đầy đủ các kích thước phổ biến từ DN50, DN65, DN80, DN100, DN150 đến DN200, đáp ứng nhu cầu từ công trình dân dụng đến nhà máy và khu công nghiệp.

Van có chứng nhận UL/FM không?

Có. Tùy theo thương hiệu và yêu cầu dự án, Thép Mạnh Hải có thể cung cấp các dòng van đạt UL Listed, FM Approved hoặc các tiêu chuẩn quốc tế khác kèm đầy đủ hồ sơ kỹ thuật phục vụ nghiệm thu.

Có cung cấp đồng bộ phụ kiện lắp đặt không?

Có. Ngoài Alarm Check Valve, Thép Mạnh Hải cung cấp đầy đủ Water Motor Gong, Pressure Switch, Trim Kit, đồng hồ áp lực, van thử, mặt bích, bulong, gioăng và các phụ kiện đường ống, giúp khách hàng mua trọn bộ thiết bị từ một đầu mối và thuận tiện trong quá trình thi công, bảo trì hệ thống.
