Phụ kiện nối ống thép tổng quan

Phụ kiện nối ống thép là tên gọi chung của toàn bộ các chi tiết được sử dụng để kết nối, chuyển hướng, phân nhánh, thay đổi kích thước, tháo lắp, cố định hoặc kiểm soát dòng chảy trong hệ thống đường ống thép. Tùy theo môi trường sử dụng, áp suất làm việc và phương pháp lắp đặt, người thiết kế sẽ lựa chọn những nhóm phụ kiện phù hợp để đảm bảo hệ thống vận hành ổn định trong nhiều năm.

Phụ kiện nối ống thép là gì?

Một hệ thống đường ống thép hoàn chỉnh không chỉ gồm các đoạn ống và một vài cút nối. Để dòng lưu chất có thể vận hành ổn định, an toàn và thuận tiện trong quá trình bảo trì, hệ thống còn cần rất nhiều loại phụ kiện khác nhau như cút nối, mặt bích, gioăng làm kín, bu lông, khớp nối mềm, khớp co giãn, giá đỡ, van và nhiều chi tiết hỗ trợ khác. Mỗi loại đảm nhiệm một chức năng riêng, phối hợp với nhau tạo thành một hệ thống đường ống đồng bộ.

Trong thực tế, nhiều người thường nhầm lẫn giữa cút nối ống thép và phụ kiện nối ống thép. Cút nối chỉ là một nhóm nhỏ trong toàn bộ hệ phụ kiện. Một công trình hoàn chỉnh ngoài cút nối còn có mặt bích để tháo lắp thiết bị, gioăng để làm kín, bu lông để siết mặt bích, van để điều khiển lưu chất, khớp nối mềm để chống rung, khớp co giãn để hấp thụ giãn nở nhiệt và hệ thống giá đỡ để cố định đường ống.

Chính vì vậy, khi tìm hiểu hoặc lập dự toán cho một hệ thống đường ống, việc hiểu đầy đủ về toàn bộ hệ phụ kiện sẽ giúp lựa chọn đúng vật tư, hạn chế phát sinh chi phí và tránh những sai sót trong quá trình thi công.

Hệ sinh thái phụ kiện nối ống thép trong một hệ thống đường ống

Nếu quan sát một đường ống công nghiệp hoàn chỉnh, rất dễ nhận thấy rằng số lượng phụ kiện thường chiếm tỷ lệ lớn hơn nhiều so với chiều dài ống. Đường ống chỉ đóng vai trò dẫn lưu chất, còn gần như mọi chức năng còn lại đều được thực hiện bởi các phụ kiện.

Ví dụ, để thay đổi hướng dòng chảy sẽ sử dụng cút 45° hoặc 90°. Khi cần chia lưu chất sang nhiều nhánh sẽ dùng tê hoặc chữ Y. Nếu phải chuyển từ đường kính lớn sang nhỏ sẽ cần côn giảm. Muốn tháo bơm hoặc van để bảo trì mà không phải cắt ống sẽ sử dụng mặt bích. Khi đường ống vận hành ở nhiệt độ cao, khớp co giãn sẽ hấp thụ sự giãn nở nhiệt để tránh nứt vỡ đường ống. Với các hệ thống có bơm hoặc máy nén, ống nối mềm sẽ giúp giảm rung động truyền sang toàn bộ hệ thống.

Có thể hình dung hệ sinh thái phụ kiện nối ống thép gồm nhiều nhóm chức năng khác nhau.

Nhóm phụ kiện	Chức năng chính	Ví dụ
Cút nối (Fittings)	Kết nối, đổi hướng, chia nhánh, thay đổi kích thước	Elbow, Tee, Reducer, Union, Coupling
Mặt bích	Tháo lắp thiết bị, kết nối chịu áp cao	WN, SO, Blind, Threaded
Gioăng làm kín	Làm kín giữa hai mặt bích	EPDM, PTFE, Graphite, Spiral Wound
Bu lông - đai ốc	Liên kết mặt bích	ASTM A193, A194
Van công nghiệp	Điều khiển dòng chảy	Van bi, van cổng, van bướm, van một chiều
Khớp nối mềm	Giảm rung, bù sai lệch nhỏ	Flexible Connector
Khớp co giãn	Hấp thụ giãn nở nhiệt	Expansion Joint
Giá đỡ đường ống	Cố định và đỡ tải trọng	U-Bolt, Hanger, Pipe Clamp

Khi lập danh mục vật tư cho một công trình, kỹ sư thường phải tính toán đồng thời tất cả các nhóm trên để đảm bảo hệ thống hoạt động ổn định và dễ bảo trì trong suốt vòng đời sử dụng.

Phân loại phụ kiện nối ống thép theo chức năng

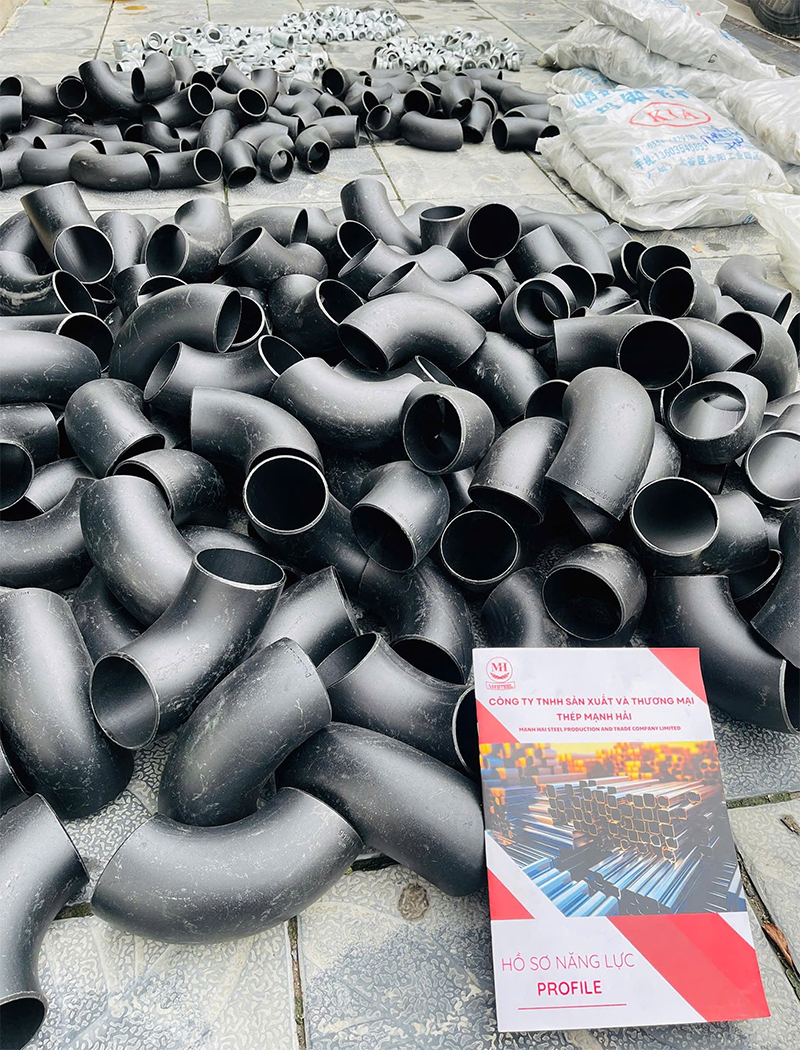

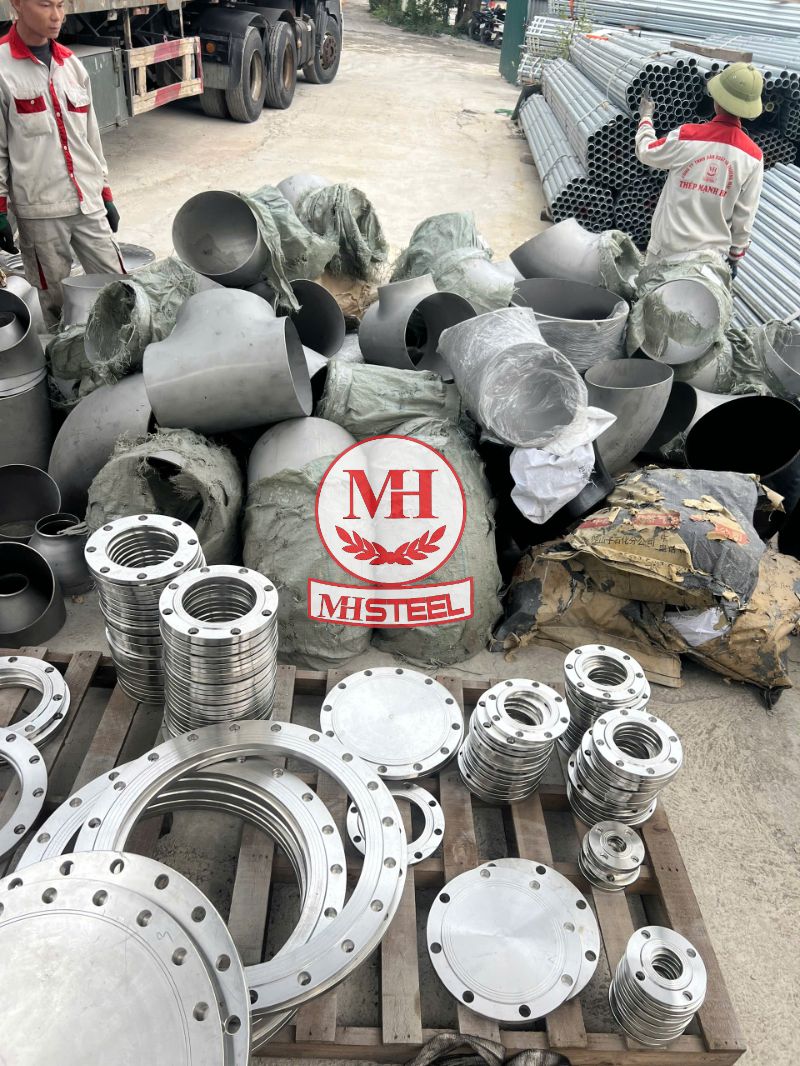

Nhóm cút nối ống thép (Pipe Fittings)

Đây là nhóm phụ kiện phổ biến nhất và cũng là thành phần xuất hiện nhiều nhất trong mọi hệ thống đường ống. Chức năng của nhóm này là kết nối các đoạn ống với nhau, thay đổi hướng đi của đường ống, phân chia dòng chảy hoặc chuyển đổi giữa các kích thước khác nhau.

Trong nhóm cút nối có rất nhiều sản phẩm như cút 45°, cút 90°, cút 180°, tê đều, tê giảm, côn đồng tâm, côn lệch tâm, măng sông, rắc co, nắp bịt, đầu nối ren... Tùy từng tiêu chuẩn thiết kế mà các phụ kiện này có thể kết nối bằng ren, hàn giáp mối, hàn socket, ép (Press) hoặc nối rãnh (Grooved).

Bảng tổng hợp các loại cút nối phổ biến

Loại cút nối	Chức năng	Ứng dụng
Cút 45°	Đổi hướng dòng chảy nhẹ	HVAC, cấp nước
Cút 90°	Đổi hướng vuông góc	Mọi hệ thống đường ống
Cút 180°	Đảo chiều dòng chảy	Đường ống công nghệ
Tê đều	Chia lưu chất thành hai nhánh	Cấp nước, PCCC
Tê giảm	Chia nhánh khác kích thước	Hệ thống công nghiệp
Côn đồng tâm	Chuyển đổi đường kính	Đường ống đứng
Côn lệch tâm	Chuyển đổi đường kính không tạo bọng khí	Đường hút bơm
Măng sông	Nối hai đoạn ống	Đường ống ren
Rắc co	Tháo lắp nhanh	Van, đồng hồ nước
Nắp bịt	Bịt đầu ống	Đầu chờ, bảo trì

Đây cũng là nhóm phụ kiện có số lượng lớn nhất trong các dự án cấp thoát nước, PCCC, HVAC, dầu khí, hóa chất và kết cấu công nghiệp.

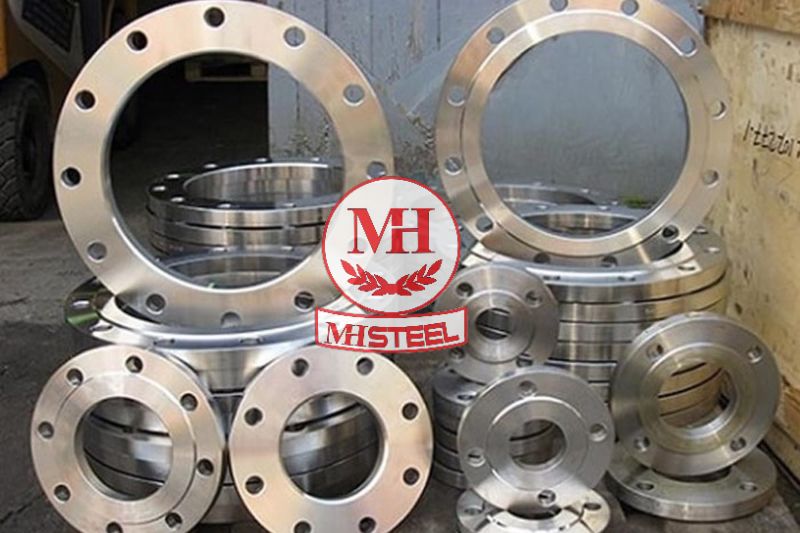

Nhóm mặt bích (Flanges)

Mặt bích được sử dụng tại những vị trí cần tháo lắp thiết bị trong quá trình bảo trì hoặc thay thế. Khác với mối hàn cố định, kết nối mặt bích cho phép tháo toàn bộ cụm van, bơm hoặc thiết bị chỉ bằng cách tháo các bu lông xung quanh.

Một hệ thống đường ống chuyên nghiệp gần như luôn bố trí mặt bích trước và sau các thiết bị như bơm, van, bình áp lực, bộ trao đổi nhiệt hoặc đồng hồ đo lưu lượng. Điều này giúp giảm đáng kể thời gian bảo trì và hạn chế việc phải cắt hàn lại đường ống.

Các loại mặt bích phổ biến hiện nay gồm mặt bích hàn cổ (Weld Neck), mặt bích hàn trượt (Slip-On), mặt bích ren (Threaded), mặt bích mù (Blind) và mặt bích lỏng (Lap Joint). Mỗi loại có ưu điểm riêng về khả năng chịu áp, chi phí và mức độ thuận tiện khi lắp đặt.

Loại mặt bích	Đặc điểm	Ứng dụng
Weld Neck (WN)	Hàn cổ, chịu áp cao	Hóa chất, dầu khí
Slip On (SO)	Hàn trượt, dễ lắp	Cấp nước, HVAC
Threaded	Nối ren	Đường ống nhỏ
Blind	Bịt đầu đường ống	Điểm chờ, bảo trì
Lap Joint	Mặt bích lỏng	Tháo lắp thường xuyên

So với mối hàn, mặt bích có chi phí cao hơn nhưng đổi lại việc bảo trì đơn giản hơn rất nhiều. Chỉ cần tháo các bu lông là có thể thay thế hoặc vệ sinh thiết bị mà không ảnh hưởng đến toàn bộ hệ thống.

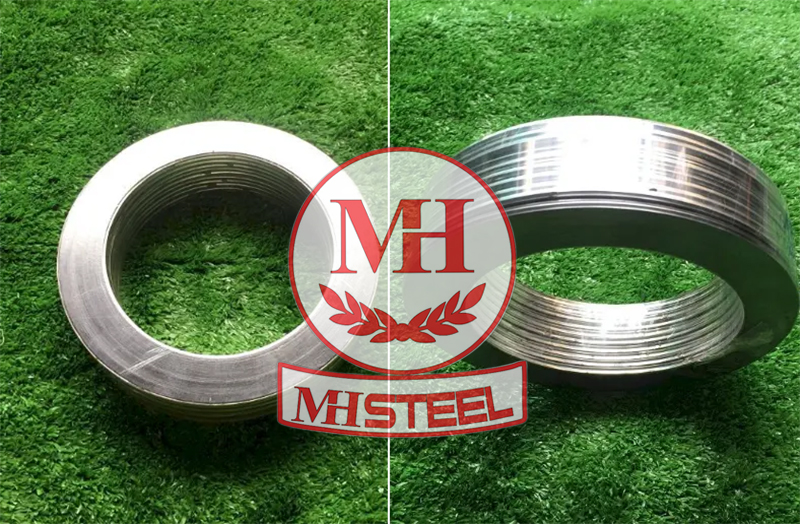

Nhóm gioăng làm kín (Gaskets)

Nếu mặt bích tạo nên liên kết cơ khí thì gioăng chính là chi tiết đảm bảo độ kín giữa hai mặt bích.

Khi siết bu lông, gioăng sẽ bị nén để lấp đầy toàn bộ các khe hở rất nhỏ trên bề mặt kim loại, ngăn nước, khí hoặc hóa chất rò rỉ ra bên ngoài.

Tùy môi trường làm việc sẽ lựa chọn loại gioăng phù hợp. Hệ thống nước sạch thường sử dụng EPDM. Đường ống dầu sử dụng NBR. Đường ống hóa chất ưu tiên PTFE. Với hơi nước áp suất cao hoặc nhiệt độ lớn, gioăng kim loại Spiral Wound Graphite là lựa chọn phổ biến.

Việc chọn sai vật liệu gioăng có thể khiến hệ thống nhanh chóng bị rò rỉ, dù toàn bộ mặt bích và bu lông đều đạt tiêu chuẩn. Chọn sai gioăng là một trong những nguyên nhân phổ biến nhất gây rò rỉ đường ống.

Bảng tổng hợp các loại gioăng phổ biến

Vật liệu gioăng	Nhiệt độ	Khả năng chịu hóa chất	Ứng dụng
EPDM	-40 đến 120°C	Tốt với nước	Nước sạch, HVAC
NBR	-20 đến 100°C	Tốt với dầu	Dầu, nhiên liệu
PTFE	Đến 260°C	Rất tốt	Hóa chất
Graphite	Trên 500°C	Xuất sắc	Hơi nước
Spiral Wound	Áp suất rất cao	Xuất sắc	Nhà máy công nghiệp

Nhóm bu lông và đai ốc

Bu lông là chi tiết chịu toàn bộ lực siết của mối nối mặt bích. Chúng quyết định khả năng nén gioăng và duy trì độ kín của toàn bộ hệ thống.

Đối với hệ thống thép carbon thường sử dụng bu lông ASTM A193 B7. Với hệ thống inox, bu lông A193 B8 hoặc B8M là lựa chọn phổ biến nhằm đảm bảo khả năng chống ăn mòn và đồng bộ vật liệu.

Một lưu ý quan trọng là bu lông inox rất dễ xảy ra hiện tượng kẹt ren (Galling) khi siết với lực lớn. Vì vậy, trước khi lắp đặt nên bôi mỡ chống dính ren (Anti-Seize Compound) để quá trình bảo trì sau này thuận lợi hơn.

Ngoài vật liệu, việc siết đúng lực theo trình tự hình ngôi sao cũng rất quan trọng. Siết lệch hoặc siết quá lực đều có thể làm cong mặt bích hoặc phá hỏng gioăng.

Một mối nối mặt bích chỉ thực sự đạt yêu cầu khi bu lông được lựa chọn đúng cấp bền và siết đúng lực.

Nhóm van công nghiệp

Van là thiết bị điều khiển dòng lưu chất trong hệ thống đường ống. Khác với các phụ kiện nối chỉ thực hiện chức năng kết nối, van có nhiệm vụ đóng, mở hoặc điều chỉnh lưu lượng.

Tùy yêu cầu sử dụng sẽ lựa chọn van bi, van cổng, van bướm, van cầu, van một chiều hoặc van điều khiển tự động. Mỗi loại đều có nguyên lý hoạt động và phạm vi ứng dụng khác nhau. Trong hầu hết các hệ thống hiện đại, van luôn được lắp kèm mặt bích hoặc rắc co để thuận tiện cho việc tháo lắp khi cần bảo trì.

Bảng lựa chọn van theo ứng dụng:

Loại van	Chức năng	Ứng dụng

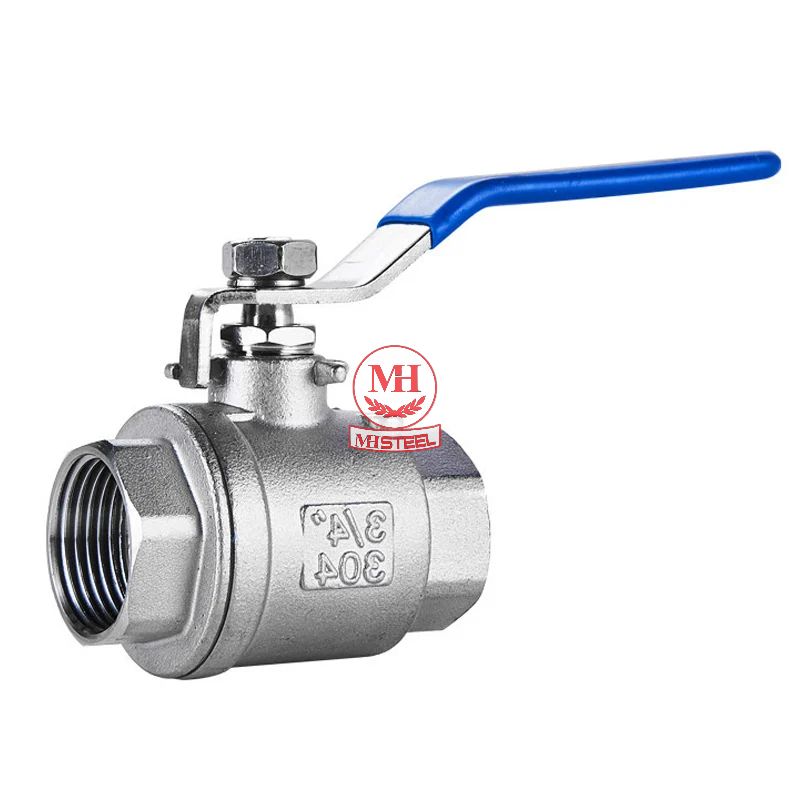

Van bi	Đóng mở nhanh	Nước, khí, hóa chất
Van cổng	Đóng mở hoàn toàn	PCCC, cấp nước

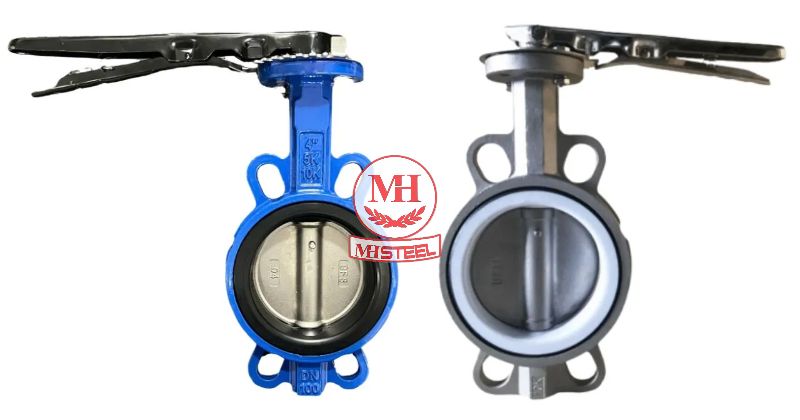

Van bướm	Điều khiển lưu lượng lớn	HVAC
Van một chiều	Chống dòng ngược	Bơm, trạm nước
Van cầu	Điều tiết lưu lượng	Hóa chất, hơi

Một hệ thống đường ống hoàn chỉnh không sử dụng riêng lẻ từng loại phụ kiện mà là sự kết hợp của nhiều nhóm khác nhau.

Ví dụ, một cụm bơm cấp nước thường gồm cút nối để thay đổi hướng đường ống, mặt bích để kết nối với thân bơm, gioăng làm kín giữa hai mặt bích, bu lông để siết liên kết, van một chiều ngăn dòng chảy ngược, van bi hoặc van cổng để đóng mở, cùng hệ thống giá đỡ và khớp nối mềm nhằm giảm rung động trong quá trình vận hành.

Chính sự phối hợp đồng bộ này giúp hệ thống đường ống đạt độ kín cao, dễ bảo trì và có tuổi thọ hàng chục năm, ngay cả trong những môi trường làm việc khắc nghiệt.

Phân loại phụ kiện nối ống thép theo vật liệu

Vật liệu là yếu tố quyết định trực tiếp đến tuổi thọ, khả năng chịu áp suất, chống ăn mòn cũng như chi phí đầu tư của toàn bộ hệ thống đường ống. Cùng một loại phụ kiện như cút, mặt bích hay van nhưng khi được chế tạo từ thép carbon, thép mạ kẽm, inox hoặc đồng sẽ có phạm vi ứng dụng hoàn toàn khác nhau.

Việc lựa chọn vật liệu không nên dựa vào giá thành mà cần căn cứ vào môi trường làm việc, loại lưu chất, nhiệt độ, áp suất và yêu cầu tuổi thọ của công trình. Một hệ thống cấp nước sạch trong nhà có thể chỉ cần phụ kiện mạ kẽm, trong khi hệ thống hóa chất hoặc thực phẩm gần như bắt buộc phải sử dụng inox 316L.

Bảng so sánh vật liệu phụ kiện nối ống thép:

Tiêu chí	Thép carbon	Thép mạ kẽm	Inox 304	Inox 316L	Đồng
Chống gỉ	Thấp	Tốt	Rất tốt	Xuất sắc	Rất tốt
Chịu áp suất	Rất cao	Cao	Cao	Cao	Trung bình
Chịu nhiệt	Rất cao	Trung bình	Cao	Cao	Trung bình
Hóa chất	Trung bình	Kém	Tốt	Xuất sắc	Trung bình
Thực phẩm	Không	Không	Có	Có	Có
Ven biển	Không	Hạn chế	Tốt	Xuất sắc	Hạn chế
Giá thành	Thấp	Trung bình	Cao	Rất cao	Cao

Cụ thể:

Phụ kiện thép carbon (Thép đen)

Thép carbon là vật liệu được sử dụng phổ biến nhất trong ngành đường ống công nghiệp nhờ giá thành hợp lý, khả năng chịu lực cao và dễ gia công. Nhóm phụ kiện này thường bao gồm cút hàn giáp mối, cút hàn socket, mặt bích, măng sông, tê, côn giảm và nhiều loại phụ kiện khác.

Ưu điểm lớn nhất của thép carbon là chịu áp suất và nhiệt độ rất tốt. Đây là lựa chọn gần như mặc định trong các hệ thống hơi nước, dầu khí, khí nén, nồi hơi, đường ống công nghệ và kết cấu thép công nghiệp.

Tuy nhiên, thép carbon không có khả năng chống gỉ tự nhiên. Nếu làm việc trong môi trường ẩm hoặc ngoài trời, phụ kiện cần được sơn chống gỉ hoặc mạ kẽm để kéo dài tuổi thọ. Với những hệ thống vận chuyển nước sạch hoặc thực phẩm, thép đen không phải là lựa chọn phù hợp do nguy cơ ăn mòn và ảnh hưởng đến chất lượng lưu chất.

Phụ kiện thép mạ kẽm

Phụ kiện thép mạ kẽm được sản xuất từ thép carbon sau đó phủ thêm lớp kẽm bảo vệ bên ngoài bằng phương pháp mạ điện phân hoặc mạ kẽm nhúng nóng.

Lớp kẽm có nhiệm vụ ngăn thép tiếp xúc trực tiếp với môi trường và bảo vệ bằng cơ chế hy sinh điện hóa. Khi lớp mạ còn nguyên vẹn, tuổi thọ của phụ kiện có thể đạt từ 15 đến 30 năm tùy điều kiện sử dụng.

Đây là loại phụ kiện được sử dụng rất nhiều trong hệ thống cấp nước sinh hoạt, hệ thống phòng cháy chữa cháy, HVAC và các công trình dân dụng.

Tuy nhiên, lớp mạ kẽm không phù hợp với môi trường hóa chất mạnh, nước biển hoặc nhiệt độ quá cao. Khi nhiệt độ vượt khoảng 200°C, lớp kẽm bắt đầu suy giảm khả năng bảo vệ và không còn thích hợp cho hệ thống hơi nóng.

Phụ kiện inox

Inox là vật liệu có khả năng chống ăn mòn tốt nhất trong các loại phụ kiện đường ống thông dụng hiện nay. Nhờ lớp màng oxit crom tự phục hồi trên bề mặt, inox có thể làm việc trong môi trường ẩm, nước sạch, thực phẩm, dược phẩm và nhiều loại hóa chất mà không cần sơn bảo vệ.

Hai mác inox phổ biến nhất là SUS304 và SUS316L.

SUS304 đáp ứng tốt hầu hết các hệ thống cấp nước, thực phẩm, HVAC và công nghiệp nhẹ. Trong khi đó, SUS316L bổ sung thêm nguyên tố Molybdenum giúp tăng khả năng chống ăn mòn điểm và ăn mòn khe, đặc biệt phù hợp với môi trường ven biển, hóa chất hoặc dược phẩm.

So với thép carbon, phụ kiện inox có giá thành cao hơn nhưng đổi lại gần như không cần bảo trì chống gỉ trong suốt quá trình sử dụng.

Phụ kiện đồng

Phụ kiện đồng có khả năng chống ăn mòn tốt, dễ gia công và chịu được áp suất khá cao. Nhờ đặc tính kháng khuẩn tự nhiên, đồng được sử dụng nhiều trong hệ thống cấp nước sạch, điều hòa, gas lạnh và một số hệ thống nước nóng dân dụng.

Tuy nhiên, đồng không phù hợp với môi trường chứa amoniac hoặc một số hóa chất có tính ăn mòn cao. Ngoài ra, giá thành đồng cũng cao hơn đáng kể so với thép mạ kẽm.

Phân loại phụ kiện nối ống thép theo phương pháp kết nối

Ngoài vật liệu, phương pháp kết nối cũng ảnh hưởng trực tiếp đến tốc độ thi công, khả năng chịu áp suất, độ kín cũng như việc bảo trì sau này.

Ngày nay, cùng một loại phụ kiện có thể được sản xuất theo nhiều kiểu kết nối khác nhau nhằm đáp ứng từng yêu cầu cụ thể của công trình.

Bảng tổng hợp các phương pháp kết nối:

Phương pháp	Khả năng chịu áp	Tốc độ thi công	Tháo lắp	Ứng dụng
Ren	Trung bình	Nhanh	Rất dễ	Cấp nước dân dụng
Hàn giáp mối	Rất cao	Chậm	Không	Công nghiệp, dầu khí
Hàn socket	Cao	Trung bình	Không	Hơi, hóa chất
Ép (Press)	Cao	Rất nhanh	Không	Inox, HVAC, nước sạch
Grooved	Cao	Nhanh	Dễ	PCCC, HVAC
Mặt bích	Rất cao	Trung bình	Rất dễ	Bơm, van, thiết bị

Cụ thể:

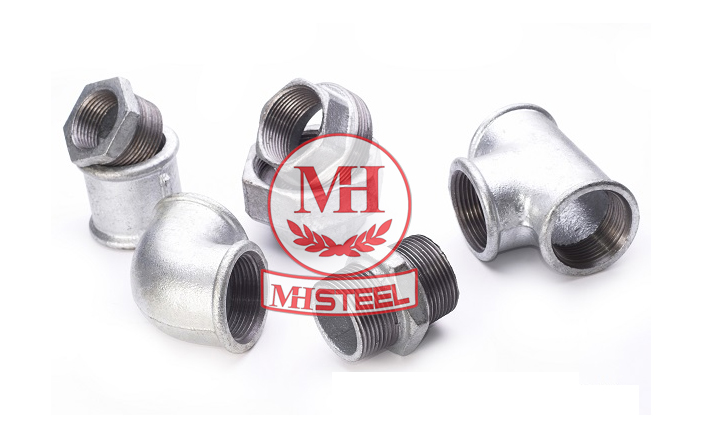

Kết nối ren

Kết nối ren vẫn là phương pháp phổ biến nhất đối với đường ống kích thước nhỏ từ DN15 đến DN50.

Các phụ kiện được gia công sẵn ren trong hoặc ren ngoài, chỉ cần sử dụng băng tan PTFE hoặc keo làm kín ren là có thể lắp đặt ngay mà không cần thiết bị chuyên dụng.

Ưu điểm lớn nhất của kết nối ren là thi công nhanh, dễ tháo lắp, chi phí thấp và rất phù hợp với hệ thống cấp nước dân dụng hoặc đường ống kỹ thuật trong nhà.

Nhược điểm là khả năng chịu áp suất thấp hơn kết nối hàn và không phù hợp với các đường ống đường kính lớn.

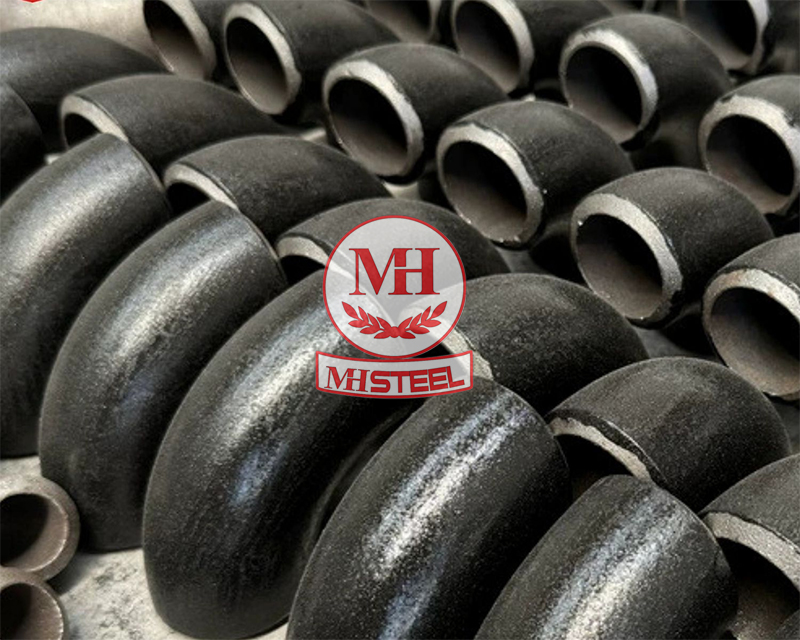

Kết nối hàn giáp mối

Đây là phương pháp kết nối được sử dụng nhiều nhất trong công nghiệp. Hai đầu phụ kiện và đầu ống được vát mép, sau đó hàn trực tiếp với nhau bằng TIG, MIG hoặc SMAW tùy vật liệu.

Ưu điểm của hàn giáp mối là tạo thành hệ thống gần như liền khối, chịu áp suất cao, chịu rung động tốt và không có ren nên hạn chế nguy cơ ăn mòn tại mối nối.

Đổi lại, phương pháp này yêu cầu thợ hàn có tay nghề và không thuận tiện khi cần tháo lắp bảo trì.

Kết nối hàn socket

Khác với hàn giáp mối, đầu ống sẽ được đưa vào trong lòng phụ kiện trước khi hàn xung quanh bên ngoài. Kiểu kết nối này thường được sử dụng cho đường ống áp suất cao có kích thước nhỏ như hệ thống hơi, hóa chất hoặc đường ống đo lường.

Ưu điểm là căn chỉnh dễ hơn hàn đối đầu nhưng bên trong tồn tại khe hở nhỏ nên không thích hợp với môi trường có nguy cơ ăn mòn khe.

Kết nối ép (Press)

Những năm gần đây, kết nối ép ngày càng phổ biến trong các hệ thống nước sạch, HVAC và PCCC bằng inox.

Phụ kiện được tích hợp sẵn gioăng O-ring. Sau khi đưa đầu ống vào đúng vị trí, máy ép chuyên dụng sẽ ép biến dạng phụ kiện để tạo thành liên kết kín.

So với hàn, phương pháp này rút ngắn thời gian thi công rất nhiều, không sinh nhiệt, không tạo khói và đặc biệt phù hợp với các công trình đã hoàn thiện nội thất.

Kết nối rãnh (Grooved)

Kết nối rãnh sử dụng các đầu nối có rãnh kết hợp khớp nối cơ khí và gioăng cao su. Ưu điểm lớn nhất là tốc độ lắp đặt nhanh, dễ tháo lắp và khả năng chống rung tốt.

Hiện nay, phương pháp này được sử dụng rất nhiều trong hệ thống phòng cháy chữa cháy, trung tâm thương mại và nhà xưởng.

Kết nối mặt bích

Mặt bích là phương pháp kết nối dành cho các vị trí cần tháo lắp định kỳ hoặc hệ thống có đường kính lớn.

Hai mặt bích được ghép với nhau bằng bu lông và gioăng làm kín ở giữa. Đây là kiểu kết nối phổ biến tại các vị trí lắp bơm, van, đồng hồ đo lưu lượng, bình áp lực hoặc thiết bị trao đổi nhiệt.

Mặc dù chi phí cao hơn hàn hoặc ren, mặt bích giúp việc bảo trì trở nên đơn giản hơn rất nhiều.

Tiêu chuẩn sản xuất phụ kiện nối ống thép

Để các phụ kiện có thể lắp ghép đồng bộ với đường ống và thiết bị của nhiều nhà sản xuất khác nhau, toàn bộ kích thước và vật liệu đều được quy định bởi các tiêu chuẩn quốc tế.

Đối với phụ kiện hàn giáp mối, ASME B16.9 là tiêu chuẩn được sử dụng phổ biến nhất hiện nay. Tiêu chuẩn này quy định kích thước, dung sai và hình dạng của các loại cút, tê, côn giảm và nắp bịt.

Phụ kiện ren và hàn socket được sản xuất theo ASME B16.11, áp dụng cho các hệ thống áp suất cao có đường kính nhỏ.

Đối với mặt bích, hai tiêu chuẩn thông dụng nhất là ASME B16.5 (Mỹ) và EN 1092-1 (Châu Âu). Đây là cơ sở để xác định kích thước, số lượng bu lông, đường kính vòng chia bu lông và cấp áp suất của mặt bích.

Về vật liệu chế tạo, các phụ kiện thép carbon thường tuân theo ASTM A234 WPB, phụ kiện thép rèn theo ASTM A105, còn phụ kiện inox sử dụng ASTM A403 hoặc ASTM A182 tùy từng nhóm sản phẩm.

Bảng tổng hợp các tiêu chuẩn phổ biến:

Tiêu chuẩn	Áp dụng
ASME B16.9	Phụ kiện hàn giáp mối
ASME B16.11	Phụ kiện ren, socket
ASME B16.5	Mặt bích
EN 1092-1	Mặt bích tiêu chuẩn Châu Âu
ASTM A234 WPB	Phụ kiện thép carbon
ASTM A105	Phụ kiện thép rèn
ASTM A403	Phụ kiện inox
ASTM A182	Mặt bích inox

Bảng giá phụ kiện nối ống thép mới nhất

Giá phụ kiện nối ống thép trên thị trường thay đổi theo nhiều yếu tố như vật liệu chế tạo, tiêu chuẩn sản xuất, phương pháp kết nối, áp suất làm việc, thương hiệu và số lượng đặt hàng. Vì vậy, rất khó có một bảng giá cố định áp dụng cho tất cả sản phẩm.

Ví dụ, cùng là cút nối DN50 nhưng cút ren gang dẻo mạ kẽm sẽ có giá thấp hơn nhiều so với cút hàn inox SUS316L hoặc cút thép rèn chịu áp lực Class 3000. Tương tự, mặt bích inox 316L luôn có giá cao hơn mặt bích thép carbon hoặc thép mạ kẽm cùng kích thước.

Dưới đây là bảng giá tham khảo một số nhóm phụ kiện phổ biến trên thị trường để khách hàng có cái nhìn tổng quan trước khi lập dự toán.

Sản phẩm	Quy cách phổ biến	Vật liệu	Đơn giá tham khảo (VNĐ/cái)
Cút ren 90°	DN15 - DN50	Gang dẻo mạ kẽm	18.000 - 95.000
Tê ren	DN15 - DN50	Gang dẻo mạ kẽm	28.000 - 140.000
Măng sông ren	DN15 - DN50	Gang dẻo mạ kẽm	12.000 - 65.000
Rắc co ren	DN15 - DN50	Gang dẻo mạ kẽm	35.000 - 220.000
Cút hàn 90°	DN15 - DN300	Thép carbon ASTM A234 WPB	25.000 - 1.450.000
Tê hàn đều	DN15 - DN300	Thép carbon ASTM A234 WPB	35.000 - 2.100.000
Côn hàn đồng tâm	DN20 - DN300	Thép carbon	45.000 - 1.850.000
Mặt bích SO	DN15 - DN300	Thép carbon	45.000 - 2.800.000
Mặt bích WN	DN15 - DN300	Thép carbon	85.000 - 5.500.000
Mặt bích inox	DN15 - DN300	SUS304	150.000 - 6.500.000
Gioăng PTFE	DN15 - DN300	PTFE	15.000 - 580.000
Gioăng Spiral Wound	DN15 - DN300	Inox + Graphite	65.000 - 1.250.000
Bu lông mặt bích	M12 - M30	ASTM A193 B7	8.000 - 280.000/bộ
Van bi	DN15 - DN100	Inox 304	180.000 - 4.800.000
Van cổng	DN50 - DN300	Gang hoặc inox	950.000 - 18.000.000
Khớp nối mềm inox	DN25 - DN300	SUS304	320.000 - 9.500.000
Khớp co giãn inox	DN25 - DN300	SUS304/316L	650.000 - 18.500.000
Kẹp U-Bolt	DN15 - DN300	Inox hoặc thép mạ kẽm	12.000 - 280.000

Lưu ý: Bảng giá trên chỉ mang tính tham khảo. Giá thực tế có thể thay đổi theo vật liệu, tiêu chuẩn (ASTM, ASME, DIN, JIS), áp suất làm việc (PN, Class), thương hiệu, xuất xứ và số lượng đặt hàng.

Những yếu tố ảnh hưởng đến giá phụ kiện nối ống thép

Mặc dù cùng tên gọi và cùng kích thước, giá của hai phụ kiện có thể chênh lệch rất lớn do khác nhau về vật liệu, tiêu chuẩn sản xuất hoặc xuất xứ.

• Vật liệu chế tạo: Phụ kiện thép carbon có giá thấp nhất, tiếp đến là thép mạ kẽm, inox SUS304 và cao nhất là inox SUS316L hoặc thép hợp kim chịu nhiệt, chịu hóa chất. Đây cũng là yếu tố tạo ra mức chênh lệch lớn nhất về giá thành.
• Phương pháp sản xuất: Phụ kiện thép rèn (Forged Fittings) thường có giá cao hơn phụ kiện hàn thông thường do khả năng chịu áp lực lớn hơn và quy trình sản xuất phức tạp hơn.
• Tiêu chuẩn kỹ thuật: Phụ kiện sản xuất theo ASME, ASTM hoặc DIN với đầy đủ chứng chỉ CO, CQ và MTC thường có giá cao hơn hàng sản xuất theo tiêu chuẩn thông dụng nhưng đổi lại chất lượng và độ đồng bộ tốt hơn.
• Xuất xứ sản phẩm: Hàng nhập khẩu từ Nhật Bản, Hàn Quốc hoặc châu Âu thường có giá cao hơn sản phẩm sản xuất tại Trung Quốc hoặc Việt Nam. Tuy nhiên, nếu lựa chọn các nhà sản xuất uy tín, sản phẩm vẫn đáp ứng đầy đủ tiêu chuẩn kỹ thuật với mức chi phí hợp lý hơn.
• Số lượng đặt hàng: Khi mua đồng bộ toàn bộ phụ kiện cho một công trình, khách hàng thường nhận được mức chiết khấu tốt hơn so với mua lẻ từng hạng mục.

Ứng dụng của phụ kiện nối ống thép trong từng lĩnh vực

Mặc dù cùng là phụ kiện nối ống thép, nhưng mỗi ngành nghề lại có những yêu cầu rất khác nhau về vật liệu, phương pháp kết nối cũng như tiêu chuẩn kỹ thuật. Một hệ thống cấp nước sinh hoạt sẽ ưu tiên khả năng chống gỉ và thi công nhanh, trong khi hệ thống hóa chất hay dầu khí lại đặt nặng yếu tố chịu áp suất, chịu nhiệt và khả năng chống ăn mòn.

Vì vậy, lựa chọn đúng phụ kiện theo từng ứng dụng sẽ giúp hệ thống vận hành ổn định, kéo dài tuổi thọ và tối ưu chi phí đầu tư.

Hệ thống cấp nước sinh hoạt

Đây là lĩnh vực sử dụng số lượng phụ kiện nối ống thép lớn nhất hiện nay. Đường ống cấp nước trong nhà ở, chung cư, trường học, bệnh viện hay các công trình công cộng đều cần rất nhiều cút nối, tê, côn giảm, rắc co, van và mặt bích.

Đối với hệ thống nước sạch thông thường, phụ kiện thép mạ kẽm hoặc inox SUS304 là hai lựa chọn phổ biến nhất. Các đường ống có kích thước nhỏ từ DN15 đến DN50 thường sử dụng kết nối ren hoặc kết nối ép để rút ngắn thời gian thi công. Với đường kính lớn hơn, kết nối mặt bích hoặc hàn giáp mối được ưu tiên nhằm đảm bảo độ kín và khả năng chịu áp suất.

Xu hướng hiện nay tại các dự án cao cấp là chuyển dần sang phụ kiện inox kết nối ép. Mặc dù chi phí ban đầu cao hơn nhưng hệ thống gần như không bị gỉ sét, tuổi thọ cao và hạn chế tối đa việc bảo trì trong quá trình sử dụng.

Hệ thống phòng cháy chữa cháy (PCCC)

Hệ thống PCCC yêu cầu phụ kiện có độ bền cơ học cao, khả năng chịu áp lực ổn định và đáp ứng đầy đủ các tiêu chuẩn về an toàn.

Các phụ kiện được sử dụng phổ biến gồm cút nối, tê, côn giảm, mặt bích, van cổng, van một chiều và khớp nối rãnh (Grooved Coupling). Trong nhiều dự án hiện nay, kết nối rãnh ngày càng được ưu tiên nhờ tốc độ thi công nhanh, dễ kiểm tra và thuận tiện khi bảo trì.

Đối với đường ống chính có kích thước lớn, kết nối mặt bích vẫn là giải pháp phổ biến tại vị trí bơm chữa cháy, van điều khiển và cụm đồng hồ đo lưu lượng. Các phụ kiện thường được chế tạo bằng thép mạ kẽm hoặc gang dẻo nhằm đảm bảo khả năng chống ăn mòn và tuổi thọ lâu dài.

Hệ thống HVAC

Trong các hệ thống điều hòa trung tâm và thông gió, phụ kiện nối ống thép không chỉ đảm nhiệm chức năng kết nối mà còn giúp giảm rung, hấp thụ giãn nở nhiệt và tạo điều kiện thuận lợi cho việc bảo trì.

Đường ống nước lạnh thường sử dụng cút hàn hoặc cút ren kết hợp mặt bích tại vị trí bơm và chiller. Trước và sau bơm luôn bố trí thêm ống nối mềm để hạn chế rung động truyền sang toàn bộ hệ thống. Với các tuyến ống dài, khớp co giãn được lắp đặt nhằm hấp thụ biến dạng nhiệt khi nhiệt độ nước thay đổi liên tục.

Đây là hệ thống yêu cầu sự phối hợp đồng bộ giữa nhiều nhóm phụ kiện khác nhau thay vì chỉ tập trung vào cút nối.

Nhà máy thực phẩm và đồ uống

Trong ngành thực phẩm, yếu tố vệ sinh luôn được đặt lên hàng đầu. Toàn bộ phụ kiện tiếp xúc trực tiếp với lưu chất thường sử dụng inox SUS304 hoặc SUS316L có bề mặt đánh bóng nhằm hạn chế vi khuẩn bám dính.

Các mối nối ưu tiên kết nối hàn TIG hoặc kết nối Clamp (Tri-Clamp) để dễ tháo rời phục vụ vệ sinh định kỳ theo quy trình CIP hoặc SIP. Gioăng làm kín thường sử dụng Silicone hoặc PTFE đạt tiêu chuẩn FDA.

Khác với hệ thống công nghiệp thông thường, phụ kiện trong ngành thực phẩm không chỉ cần bền mà còn phải đảm bảo khả năng làm sạch nhanh, không tạo điểm tích tụ cặn bẩn và đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt.

Nhà máy hóa chất

Đây là môi trường làm việc khắc nghiệt nhất đối với hệ thống đường ống. Phụ kiện không chỉ chịu áp suất và nhiệt độ cao mà còn phải chống được sự ăn mòn của axit, kiềm hoặc nhiều loại hóa chất khác nhau.

Vật liệu được sử dụng chủ yếu là inox SUS316L, thép hợp kim hoặc các vật liệu đặc biệt tùy theo từng loại hóa chất. Kết nối hàn giáp mối gần như là lựa chọn bắt buộc nhằm đảm bảo độ kín tuyệt đối.

Tại các vị trí bơm, bồn chứa và thiết bị phản ứng hóa học, mặt bích kết hợp gioăng PTFE hoặc gioăng Spiral Wound Graphite thường được sử dụng để tăng khả năng chịu áp suất và chống rò rỉ.

Dầu khí và năng lượng

Trong ngành dầu khí, mỗi phụ kiện đều phải đáp ứng các tiêu chuẩn rất nghiêm ngặt về vật liệu, cơ tính và khả năng chịu áp lực.

Các hệ thống đường ống vận chuyển dầu thô, khí tự nhiên hoặc hơi nước áp suất cao thường sử dụng phụ kiện thép rèn theo ASME B16.11 hoặc phụ kiện hàn giáp mối theo ASME B16.9. Mặt bích Weld Neck Class 300, Class 600 hoặc cao hơn được sử dụng phổ biến tại các tuyến ống áp lực lớn.

Đây là lĩnh vực gần như không sử dụng kết nối ren ngoại trừ các đường ống kích thước rất nhỏ.

Cách lựa chọn phụ kiện nối ống thép phù hợp

Việc lựa chọn phụ kiện không nên bắt đầu từ giá thành mà cần xuất phát từ yêu cầu thực tế của hệ thống. Một phụ kiện phù hợp phải đồng thời đáp ứng về vật liệu, phương pháp kết nối, áp suất làm việc và khả năng bảo trì.

Bước đầu tiên là xác định loại lưu chất sẽ vận chuyển. Nếu hệ thống dẫn nước sạch hoặc nước sinh hoạt, phụ kiện thép mạ kẽm hoặc inox là lựa chọn hợp lý. Với dầu, khí hoặc hơi nước nhiệt độ cao, thép carbon hoặc thép hợp kim sẽ phù hợp hơn. Trong môi trường hóa chất hoặc ven biển, inox SUS316L gần như là lựa chọn bắt buộc để đảm bảo tuổi thọ.

Tiếp theo là xác định phương pháp kết nối. Đối với đường ống nhỏ cần tháo lắp nhiều lần, kết nối ren giúp thi công nhanh và thuận tiện bảo trì. Nếu hệ thống yêu cầu chịu áp suất lớn hoặc làm việc lâu dài, hàn giáp mối là giải pháp đáng tin cậy hơn. Những vị trí cần thay thế thiết bị định kỳ như bơm, van hoặc đồng hồ nên sử dụng mặt bích để tránh phải cắt hàn khi sửa chữa.

Một yếu tố khác thường bị bỏ qua là sự đồng bộ của vật liệu. Phụ kiện, đường ống, bu lông và mặt bích nên sử dụng cùng mác thép hoặc cùng loại inox nhằm hạn chế hiện tượng ăn mòn điện hóa. Việc tiết kiệm chi phí bằng cách kết hợp nhiều vật liệu khác nhau đôi khi lại làm giảm đáng kể tuổi thọ của toàn bộ hệ thống.

Những sai lầm phổ biến khi lựa chọn phụ kiện nối ống thép

Không ít công trình phải sửa chữa chỉ sau vài năm sử dụng vì lựa chọn sai phụ kiện ngay từ đầu.

Sai lầm phổ biến nhất là chỉ quan tâm đến kích thước mà bỏ qua tiêu chuẩn kết nối. Hai phụ kiện cùng ghi DN50 nhưng có thể khác hoàn toàn về tiêu chuẩn ren, áp suất hoặc độ dày thành ống, dẫn đến không thể lắp ghép với nhau.

Một lỗi khác là sử dụng phụ kiện thép carbon trong môi trường ẩm hoặc nước sạch mà không có lớp bảo vệ chống gỉ. Ban đầu chi phí thấp hơn nhưng sau vài năm hệ thống bắt đầu ăn mòn, rò rỉ và phát sinh chi phí thay thế rất lớn.

Nhiều người cũng nhầm tưởng mọi loại inox đều giống nhau. Thực tế, inox 304 và inox 316L có khả năng chống ăn mòn rất khác nhau. Nếu sử dụng inox 304 cho môi trường ven biển hoặc hóa chất mạnh, tuổi thọ sẽ giảm đáng kể so với 316L.

Ngoài ra, việc trộn lẫn các tiêu chuẩn như BSPT, NPT, PN và Class trong cùng một hệ thống cũng là nguyên nhân khiến quá trình lắp đặt gặp nhiều khó khăn, thậm chí phải thay mới toàn bộ phụ kiện.

Thép Mạnh Hải - Đơn vị cung cấp phụ kiện nối ống thép đồng bộ, đầy đủ quy cách

Thép Mạnh Hải là đơn vị chuyên cung cấp đầy đủ các dòng phụ kiện nối ống thép phục vụ công trình dân dụng, công nghiệp, cơ điện M&E, hệ thống PCCC, HVAC, cấp thoát nước và dầu khí. Danh mục sản phẩm bao gồm cút nối, tê, côn giảm, măng sông, rắc co, mặt bích, gioăng làm kín, bu lông mặt bích, van công nghiệp, khớp nối mềm, khớp co giãn, giá đỡ và nhiều phụ kiện đường ống khác với quy cách từ DN15 đến DN300 và lớn hơn theo yêu cầu.

Các sản phẩm được sản xuất theo nhiều tiêu chuẩn quốc tế như ASTM, ASME, DIN, JIS và BS, đáp ứng đa dạng yêu cầu về áp suất, nhiệt độ và môi trường làm việc. Khách hàng có thể lựa chọn vật liệu thép carbon, thép mạ kẽm, inox SUS304, SUS316L hoặc thép hợp kim tùy theo từng ứng dụng thực tế.

Bên cạnh việc cung cấp vật tư, đội ngũ kỹ thuật của Thép Mạnh Hải còn hỗ trợ khách hàng đọc bản vẽ, bóc tách khối lượng, tư vấn lựa chọn vật liệu, tiêu chuẩn kết nối và phương án lắp đặt phù hợp nhằm tối ưu chi phí nhưng vẫn đảm bảo chất lượng công trình. Đối với các dự án yêu cầu hồ sơ nghiệm thu, Thép Mạnh Hải cung cấp đầy đủ CO, CQ, MTC theo từng lô hàng.

Nếu bạn đang cần báo giá phụ kiện nối ống thép cho công trình hoặc dự án, hãy liên hệ Thép Mạnh Hải để được tư vấn nhanh chóng. Chúng tôi hỗ trợ báo giá theo từng quy cách, từng hạng mục hoặc theo bản vẽ kỹ thuật, giúp khách hàng tiết kiệm thời gian lựa chọn và đảm bảo đồng bộ vật tư từ đường ống đến toàn bộ hệ phụ kiện.

Thông tin liên hệ:

CÔNG TY TNHH SẢN XUẤT VÀ THƯƠNG MẠI THÉP MẠNH HẢI

Trụ sở:

• Văn phòng 1: A1, ĐCN Phùng Xá, Xã Phùng Xá, Huyện Thạch Thất, Hà Nội
• Văn phòng 2: Số 2 - Tổ 3 - Phúc Lợi - Long Biên - Hà Nội

Hotline/Zalo: 0969 816 326 - 0968 410 236.

Email: manhhaisteel@gmail.com

Website: https://thepmanhhai.com

Facebook: Công Ty TNHH Sản Xuất & Thương Mại Thép Mạnh Hải

Bản đồ chỉ đường: Google Map chỉ đường Thép Mạnh Hải.

Đội ngũ Thép Mạnh Hải luôn sẵn sàng đón tiếp và tư vấn nhiệt tình cho mọi yêu cầu của quý khách hàng!
