Phụ kiện nối ống inox tổng quan

Thép Mạnh Hải đã tổng hợp đầy đủ các nhóm phụ kiện kết nối ống inox, bao gồm công dụng, vật liệu, quy cách, tiêu chuẩn và hướng dẫn lựa chọn phù hợp cho từng hệ thống công trình và cập nhật bảng giá tham khảo cùng những lưu ý quan trọng khi lựa chọn, lắp đặt phụ kiện inox.

Tổng quan hệ sinh thái phụ kiện kết nối ống inox

Một hệ thống đường ống inox hoàn chỉnh không chỉ gồm ống và các phụ kiện nối như cút, tê hay côn giảm. Để hệ thống vận hành an toàn, kín khít và dễ bảo trì còn cần nhiều nhóm phụ kiện hỗ trợ khác nhau. Mỗi nhóm đảm nhận một chức năng riêng, từ kết nối, làm kín, chống rung đến cố định đường ống và lắp đặt thiết bị.

Có thể chia phụ kiện kết nối ống inox thành 7 nhóm chính:

• Phụ kiện nối ống gồm cút, tê, côn giảm, măng sông, rắc co... dùng để đổi hướng, phân nhánh, nối thẳng hoặc thay đổi kích thước đường ống.
• Mặt bích, phổ biến nhất là mặt bích inox, giúp tạo các mối nối có thể tháo lắp nhiều lần tại vị trí van, máy bơm, thiết bị và các điểm cần bảo trì.
• Gioăng làm kín, giúp đảm bảo độ kín giữa hai mặt bích, có nhiệm vụ ngăn rò rỉ lưu chất dưới nhiều mức áp suất và nhiệt độ khác nhau.
• Các khớp nối chuyên dụng như khớp co giãn, khớp nối mềm, khớp chống rung giúp hấp thụ rung động, bù giãn nở nhiệt và giảm ứng suất cho hệ thống.
• Nhóm giá đỡ, cùm treo và kẹp ống inox, dùng để cố định đường ống lên tường, trần hoặc kết cấu thép.
• Bu lông, đai ốc và vòng đệm inox là phụ kiện không thể thiếu để lắp ghép mặt bích và các chi tiết cơ khí.
• Các loại van inox như van bi, van bướm, van cổng, van một chiều... giúp đóng mở và điều tiết lưu chất trong đường ống.

Trong bài viết này, Thép Mạnh Hải sẽ tập trung vào các phụ kiện hỗ trợ hệ thống đường ống inox như mặt bích, gioăng, khớp nối mềm, giá đỡ và phụ kiện lắp đặt.

Cút nối ống inox

Phụ kiện nối ống inox là tập hợp các chi tiết dùng để kết nối, chuyển hướng, phân nhánh, thay đổi kích thước hoặc tháo lắp đường ống trong quá trình lắp đặt. Nhóm sản phẩm này bao gồm nhiều loại như cút nối ống inox (co inox), tê inox, côn giảm inox, măng sông inox, rắc co inox, nút bịt, đầu nối ren..., giúp hệ thống đường ống hoạt động kín khít, chắc chắn và thuận tiện cho việc bảo trì hoặc mở rộng sau này.

Trong đó, cút nối ống inox là dòng phụ kiện được sử dụng phổ biến nhất, có chức năng đổi hướng dòng chảy với các góc 45°, 90° hoặc 180°. Kết hợp cùng tê, côn giảm, măng sông và các phụ kiện khác, cút nối tạo nên hệ thống đường ống hoàn chỉnh, đáp ứng đa dạng yêu cầu từ cấp thoát nước, thực phẩm, hóa chất, PCCC, HVAC đến dầu khí và các dây chuyền công nghiệp. Tùy từng ứng dụng, phụ kiện có thể được kết nối bằng hàn, ren, clamp hoặc ép (press fitting), đảm bảo độ kín, khả năng chịu áp lực và tuổi thọ lâu dài.

Chi tiết xem tại: Cút nối ống Inox.

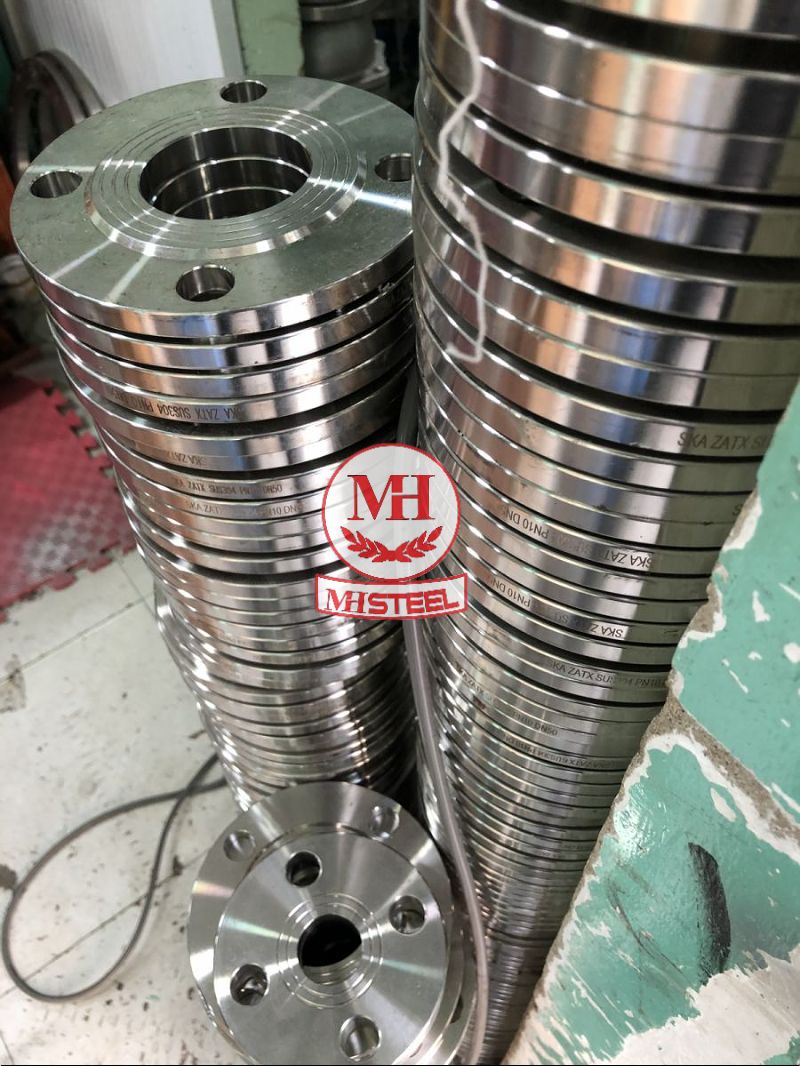

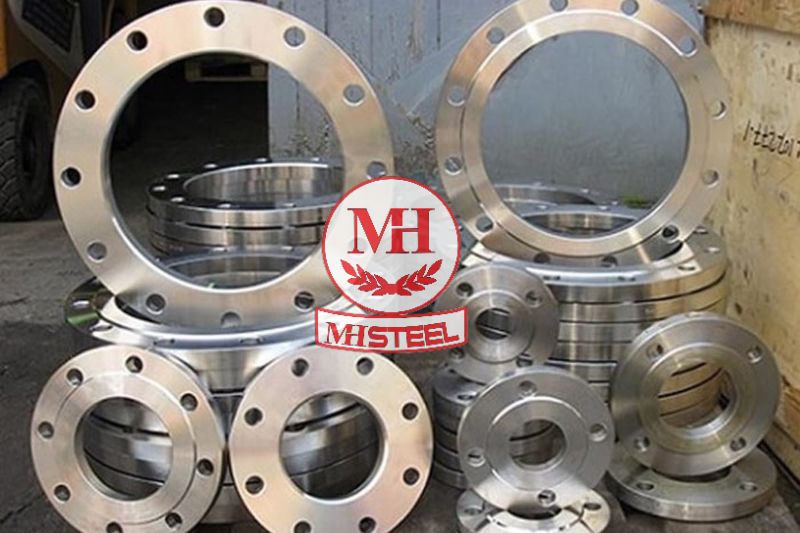

Mặt bích inox (Stainless Steel Flanges)

Mặt bích inox là gì? Vì sao cần sử dụng?

Mặt bích inox là phụ kiện dùng để kết nối đường ống, van, máy bơm và các thiết bị trong hệ thống đường ống. Mặt bích có dạng đĩa tròn với các lỗ bu lông xung quanh. Khi lắp đặt, hai mặt bích sẽ được ghép đối diện nhau, ở giữa đặt một lớp gioăng làm kín rồi siết chặt bằng bu lông để tạo thành mối nối chắc chắn và kín khít.

So với mối hàn cố định, mặt bích có ưu điểm lớn là dễ tháo lắp để bảo trì hoặc thay thế thiết bị mà không cần cắt đường ống. Đồng thời, khả năng chịu áp lực và nhiệt độ của mặt bích cũng cao hơn nhiều so với các mối nối ren thông thường, nên được sử dụng rộng rãi trong hệ thống công nghiệp.

Trong thực tế, mặt bích thường được lắp tại các vị trí như trước và sau van, máy bơm, bộ trao đổi nhiệt, bồn chứa hoặc những điểm cần kiểm tra, vệ sinh đường ống định kỳ. Đây cũng là giải pháp phù hợp khi kết nối đường ống inox với các thiết bị làm từ gang hoặc thép.

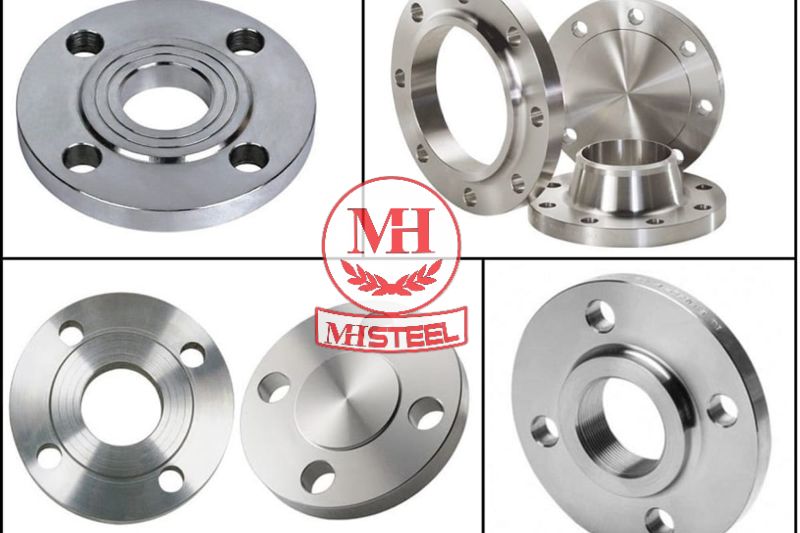

Các loại mặt bích inox phổ biến

Có các loại mặt bích phổ biến sau:

• Mặt bích hàn cổ (Weld Neck - WN) là loại có phần cổ thuôn dài được hàn trực tiếp với ống bằng phương pháp hàn giáp mối. Thiết kế này giúp phân tán lực đều, giảm ứng suất tập trung nên chịu áp suất, nhiệt độ và rung động rất tốt. Đây là lựa chọn phổ biến trong các hệ thống đường ống công nghiệp, hóa chất, dầu khí hoặc hơi nóng. Tuy nhiên, giá thành cũng cao hơn do cấu tạo và yêu cầu gia công phức tạp.
• Mặt bích hàn trượt (Slip-On - SO) được lắp bằng cách đưa đầu ống luồn vào trong mặt bích rồi hàn cả phía trong và phía ngoài. Loại này có ưu điểm là thi công đơn giản, dễ căn chỉnh và chi phí thấp hơn khoảng 20–30% so với mặt bích hàn cổ. Mặt bích hàn trượt phù hợp với các hệ thống áp lực trung bình, nhưng không thích hợp cho môi trường có rung động mạnh hoặc nhiệt độ thay đổi liên tục.
• Mặt bích ren (Threaded Flange) có ren bên trong để vặn trực tiếp vào đầu ống ren mà không cần hàn. Đây là giải pháp phù hợp cho đường ống kích thước nhỏ (thường từ DN15–DN50), hệ thống áp lực thấp hoặc những khu vực không thể hàn như nơi có nguy cơ cháy nổ hay công trình đã hoàn thiện.
• Mặt bích mù (Blind Flange) là loại không có lỗ thông ở giữa, dùng để bịt kín đầu đường ống hoặc các nhánh chưa sử dụng. Ngoài chức năng bịt đầu ống, mặt bích mù còn giúp việc kiểm tra, vệ sinh hoặc mở rộng hệ thống trong tương lai trở nên thuận tiện hơn.
• Mặt bích lỏng (Lap Joint Flange) được sử dụng kết hợp với một đầu stub end và không hàn trực tiếp vào đường ống. Mặt bích có thể xoay tự do quanh stub end nên rất dễ căn chỉnh lỗ bu lông khi lắp đặt. Đây là lựa chọn phù hợp với các hệ thống cần tháo lắp thường xuyên. Trong nhiều trường hợp, doanh nghiệp có thể sử dụng stub end bằng inox kết hợp với mặt bích thép carbon, giúp giảm đáng kể chi phí vì chỉ phần tiếp xúc với lưu chất mới cần dùng inox.

Tiêu chuẩn và cấp áp suất của mặt bích inox

Mặt bích inox được sản xuất theo nhiều tiêu chuẩn quốc tế, trong đó phổ biến nhất là ASME B16.5 (Mỹ) và EN 1092-1 (châu Âu).

Với tiêu chuẩn ASME B16.5, mặt bích được phân loại theo các cấp Class 150, Class 300, Class 600, Class 900, Class 1500 và Class 2500. Còn theo EN 1092-1, mặt bích được phân theo các cấp áp suất PN10, PN16, PN25, PN40...

Cấp áp suất càng cao thì mặt bích càng dày, số lượng bu lông nhiều hơn, khả năng chịu áp lực và nhiệt độ cũng cao hơn. Vì vậy, cần lựa chọn đúng cấp áp suất theo yêu cầu của hệ thống để vừa đảm bảo an toàn vừa tránh lãng phí chi phí đầu tư.

Tại Việt Nam, mặt bích Class 150 (tương đương khoảng PN20) là loại được sử dụng nhiều nhất cho các hệ thống cấp nước, HVAC, thực phẩm và đường ống công nghiệp thông thường. Đối với hệ thống khí nén, hơi nước hoặc hóa chất có áp suất cao hơn, Class 300 (khoảng PN50) là lựa chọn phổ biến.

Chọn đúng mác inox cho mặt bích

Ngoài tiêu chuẩn và cấp áp suất, mác inox cũng là yếu tố rất quan trọng khi lựa chọn mặt bích.

• ASTM A182 F304 (SUS304) phù hợp với các hệ thống cấp nước, thực phẩm, HVAC và môi trường thông thường.
• ASTM A182 F316L (SUS316L) được ưu tiên cho môi trường ven biển, hóa chất, dược phẩm hoặc nơi có khả năng ăn mòn cao nhờ khả năng chống ăn mòn vượt trội.

Để đảm bảo tuổi thọ và khả năng chống ăn mòn của toàn hệ thống, mặt bích, ống inox và các phụ kiện nên sử dụng cùng một mác vật liệu (ví dụ đều là SUS304 hoặc đều là SUS316L). Việc kết hợp lẫn lộn các loại inox khác nhau trong cùng hệ thống có thể làm giảm hiệu quả chống ăn mòn và không được khuyến khích trong các công trình yêu cầu độ bền cao.

Gioăng làm kín cho mặt bích inox

Gioăng là gì? Vì sao mặt bích cần gioăng?

Khi hai mặt bích inox được ghép với nhau, dù bề mặt đã được gia công rất phẳng thì vẫn tồn tại những khe hở cực nhỏ mà mắt thường không nhìn thấy. Nếu chỉ siết bu lông, chất lỏng hoặc khí vẫn có thể rò rỉ qua các khe hở này.

Đó là lý do cần sử dụng gioăng làm kín. Đây là lớp vật liệu mềm hoặc bán cứng được đặt giữa hai mặt bích. Khi siết bu lông, gioăng sẽ bị nén lại, lấp kín toàn bộ các khe hở vi mô và tạo nên mối nối kín, giúp hệ thống vận hành ổn định ngay cả khi chịu áp suất hoặc nhiệt độ cao.

Các loại gioăng inox phổ biến

Các loại giăng inox phổ biến sau:

• Gioăng PTFE (Teflon) là loại được sử dụng nhiều trong các hệ thống hóa chất, thực phẩm và dược phẩm nhờ khả năng kháng hầu hết axit, kiềm và dung môi. Gioăng chịu được nhiệt độ từ khoảng -200°C đến 260°C, đồng thời đáp ứng nhiều tiêu chuẩn vệ sinh thực phẩm. Tuy nhiên, PTFE nguyên khối có hiện tượng "chảy nguội" khi làm việc lâu dưới áp lực lớn, vì vậy cần kiểm tra và siết lại bu lông định kỳ.
• Gioăng PTFE bọc (PTFE Envelope) có cấu tạo gồm lõi cao su hoặc sợi aramid được bọc bên ngoài bằng lớp PTFE. Thiết kế này giúp kết hợp ưu điểm của PTFE về khả năng kháng hóa chất với độ đàn hồi của lõi bên trong, hạn chế hiện tượng chảy nguội và làm kín tốt hơn trong các hệ thống áp suất cao.

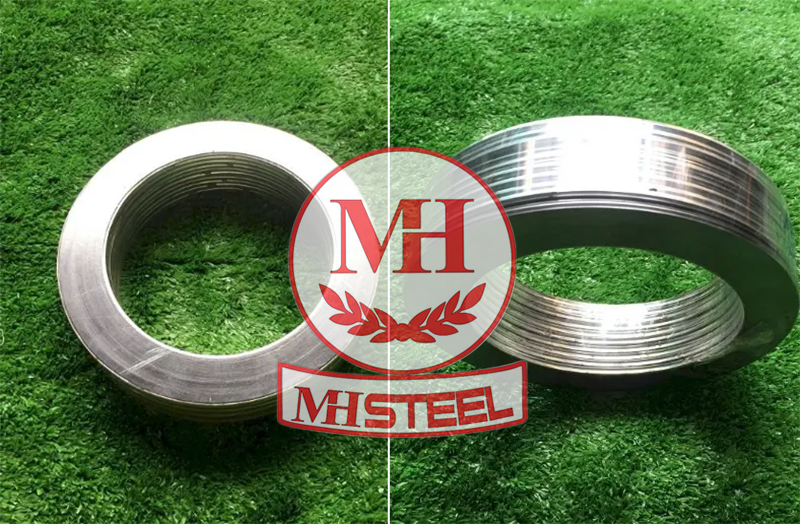

• Gioăng kim loại xoắn (Spiral Wound Gasket - SWG) được tạo từ các dải inox 304 hoặc 316L quấn xen kẽ với graphite hoặc PTFE. Đây là loại gioăng chuyên dùng cho hệ thống công nghiệp có áp suất và nhiệt độ cao, thường từ Class 300 trở lên. SWG có khả năng chịu nhiệt rất tốt, chống biến dạng và duy trì độ kín lâu dài. Nhiều loại còn được trang bị vòng định tâm giúp lắp đặt chính xác hơn.

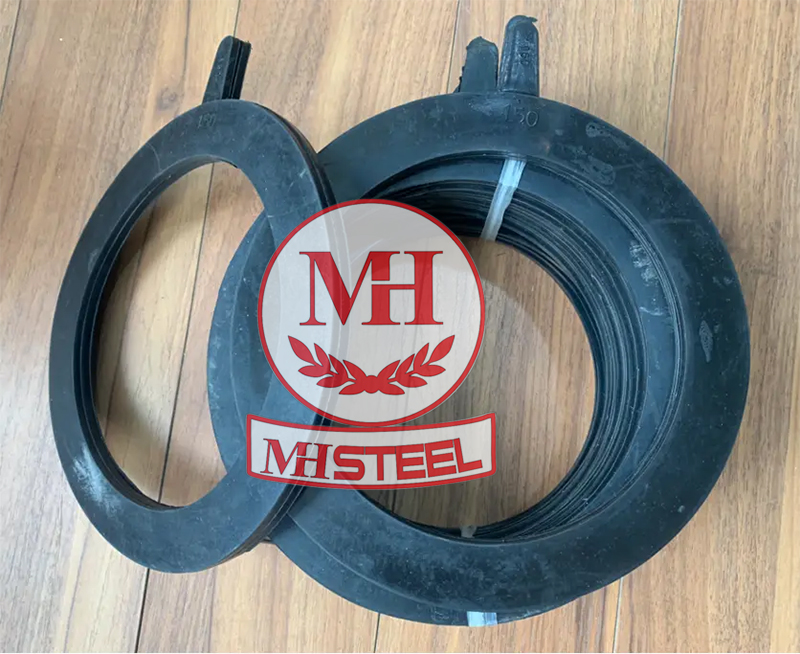

• Gioăng cao su gồm nhiều vật liệu khác nhau như EPDM, NBR hoặc Viton (FKM). EPDM thích hợp cho hệ thống nước sạch và HVAC; NBR phù hợp với dầu mỡ và nhiên liệu; còn Viton được sử dụng trong môi trường hóa chất hoặc nhiệt độ cao. Ưu điểm của gioăng cao su là mềm, dễ làm kín và chi phí thấp, nhưng không phù hợp với hệ thống áp suất hoặc nhiệt độ quá cao.
• Gioăng sanitary bằng silicone, PTFE hoặc EPDM được thiết kế riêng cho các mối nối Tri-Clamp trong ngành thực phẩm, đồ uống và dược phẩm. Loại gioăng này chịu được quy trình vệ sinh CIP/SIP bằng nước nóng, hơi nước và hóa chất, đồng thời đáp ứng các yêu cầu nghiêm ngặt về vệ sinh.

Chọn gioăng phù hợp với từng ứng dụng

Việc lựa chọn đúng vật liệu gioăng giúp tăng tuổi thọ hệ thống và hạn chế rò rỉ.

• Nước sạch, HVAC, hệ thống áp suất thấp: Gioăng PTFE hoặc EPDM.
• Hóa chất, dược phẩm: Gioăng PTFE nguyên khối hoặc PTFE bọc.
• Hơi nước, áp suất và nhiệt độ cao: Gioăng kim loại xoắn (SWG) với lõi graphite.
• Thực phẩm, đồ uống: Gioăng silicone hoặc PTFE cho kết nối Tri-Clamp.
• Đường ống dầu mỡ: Gioăng NBR.
• Hóa chất ăn mòn và nhiệt độ cao: Gioăng Viton (FKM).

Khớp co giãn và ống nối mềm inox

Khớp co giãn inox (Expansion Joint)

Khi nhiệt độ thay đổi, đường ống inox sẽ giãn nở hoặc co lại. Ví dụ, một đoạn ống inox dài khoảng 20 m có thể giãn thêm gần 18 mm nếu nhiệt độ tăng khoảng 50°C. Nếu hai đầu đường ống đều được cố định, lực giãn nở này có thể làm cong ống, nứt mối hàn hoặc gây rò rỉ tại mặt bích.

Để khắc phục hiện tượng này, người ta sử dụng khớp co giãn inox (bellows expansion joint). Bộ phận này có cấu tạo dạng ống sóng, cho phép hấp thụ sự giãn nở theo chiều dọc đường ống mà không gây ứng suất lên toàn hệ thống.

Khi lựa chọn khớp co giãn, cần quan tâm đến vật liệu (SUS304 hoặc SUS316L), kích thước DN, áp suất làm việc, biên độ giãn nở và số chu kỳ làm việc trong suốt tuổi thọ thiết kế.

Khớp co giãn nên được lắp gần các điểm cố định của đường ống và kết hợp với giá đỡ trượt để hệ thống giãn nở đúng hướng. Không nên lắp tại vị trí chịu lực ngang lớn vì phần ống sóng khá mỏng và không được thiết kế để chịu tải ngang.

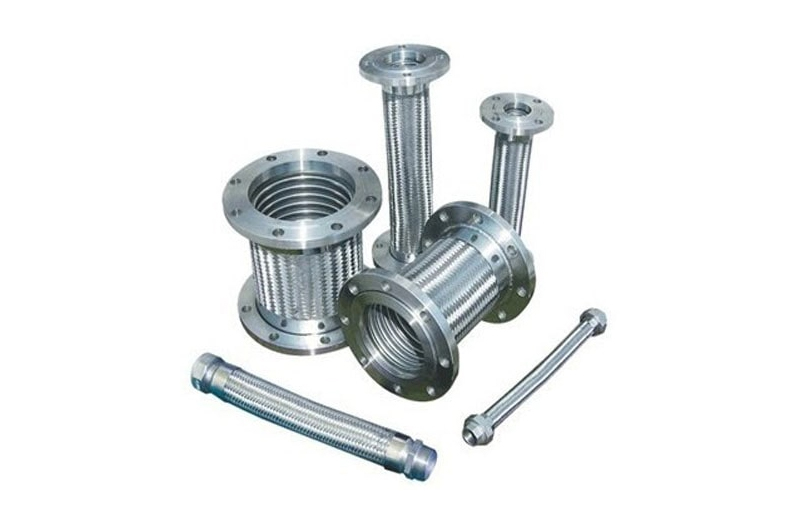

Ống nối mềm inox (Flexible Connector)

Ống nối mềm inox, hay còn gọi là ống ruột gà inox, là loại ống có thân dạng sóng được làm từ inox và bên ngoài được bọc thêm một lớp lưới thép không gỉ để tăng khả năng chịu áp lực. Hai đầu ống có thể kết nối bằng ren, rắc co hoặc mặt bích, giúp lắp đặt nhanh với nhiều loại đường ống khác nhau.

Chức năng chính của ống nối mềm là hấp thụ rung động, giảm chấn và bù sai lệch nhỏ giữa các thiết bị. Nhờ đó, rung từ bơm, quạt, máy nén hay chiller sẽ không truyền trực tiếp sang hệ thống đường ống, giúp giảm tiếng ồn, hạn chế nứt mối hàn và tăng tuổi thọ cho toàn bộ hệ thống.

Ống nối mềm thường được lắp tại đầu ra hoặc đầu vào của bơm ly tâm, máy nén khí, quạt công nghiệp, chiller, tháp giải nhiệt và các thiết bị có rung động trong quá trình vận hành.

Khi lựa chọn ống nối mềm inox, cần quan tâm đến mác inox (SUS304 hoặc SUS316L), áp suất làm việc, nhiệt độ vận hành, chiều dài ống và kiểu kết nối. Để đảm bảo độ bền, không nên kéo căng ống quá mức khi lắp đặt; chiều dài làm việc nên nằm trong giới hạn khuyến nghị của nhà sản xuất.

Giá đỡ và kẹp ống inox



Hệ thống đường ống inox luôn cần có giá đỡ để cố định lên tường, trần hoặc kết cấu thép. Ngoài việc chịu tải trọng của đường ống và lưu chất bên trong, giá đỡ còn giúp hạn chế rung động, kiểm soát sự giãn nở do nhiệt và giữ đường ống đúng cao độ, khoảng cách cũng như độ dốc theo thiết kế.

Một hệ thống giá đỡ được bố trí hợp lý sẽ giúp đường ống vận hành ổn định, giảm tải cho các mối nối và kéo dài tuổi thọ của toàn bộ hệ thống.

Các loại giá đỡ và kẹp ống phổ biến

Có các loại giá đỡ và kẹp ống phổ biến trên thị trường:

• Kẹp chữ U (U-bolt Clamp) là loại phổ biến nhất. Kẹp được uốn theo hình chữ U để ôm quanh đường ống và siết chặt bằng đai ốc. Loại này có kết cấu đơn giản, giá thành thấp, dễ lắp đặt và thường dùng cho các đường ống đi ngang.
• Kẹp hai mảnh (Split Ring Clamp) gồm hai nửa vòng tròn ôm lấy ống rồi siết bằng bu lông. So với kẹp chữ U, loại này giữ ống chắc chắn hơn và thường có lớp đệm cao su giúp hạn chế trầy xước bề mặt inox. Kẹp hai mảnh phù hợp với đường ống đứng hoặc những vị trí yêu cầu độ ổn định cao.
• Giá đỡ trượt (Slide Support) được sử dụng trên các đường ống có giãn nở nhiệt. Giá đỡ không kẹp cứng mà cho phép ống trượt dọc theo bề mặt đỡ khi nhiệt độ thay đổi, từ đó giảm ứng suất lên đường ống và các mối nối.
• Giá treo (Hanger) gồm thanh ren treo kết hợp với kẹp ống, thường dùng cho hệ thống đường ống lắp trên trần như hệ thống HVAC, cấp thoát nước hoặc phòng cháy chữa cháy.
• Giá đỡ cố định (Anchor) có nhiệm vụ giữ đường ống cố định tại một vị trí, không cho dịch chuyển theo bất kỳ phương nào. Các điểm cố định thường được bố trí ở đầu tuyến ống, vị trí phân nhánh hoặc gần các thiết bị lớn. Giữa các điểm cố định sẽ kết hợp với giá đỡ trượt để đường ống có thể giãn nở tự nhiên.

Lưu ý khi chọn vật liệu giá đỡ

Đối với đường ống inox, nên ưu tiên sử dụng giá đỡ inox hoặc giá đỡ thép mạ kẽm có lớp cách ly. Không nên để thép carbon tiếp xúc trực tiếp với inox trong môi trường ẩm vì có thể xảy ra hiện tượng ăn mòn điện hóa (galvanic corrosion). Khi đó, thép carbon sẽ bị gỉ nhanh, đồng thời các sản phẩm gỉ có thể bám lên bề mặt inox, gây mất thẩm mỹ và làm giảm khả năng chống ăn mòn.

Nếu sử dụng giá đỡ bằng thép carbon, nên đặt thêm lớp đệm bằng cao su, nhựa hoặc PTFE giữa giá đỡ và đường ống để cách ly hai vật liệu, giúp hệ thống bền hơn trong quá trình sử dụng.

Bu lông, đai ốc và vòng đệm inox

Đối với các mối nối mặt bích, bu lông, đai ốc và vòng đệm là những phụ kiện không thể thiếu. Chúng tạo lực siết để ép hai mặt bích và gioăng lại với nhau, giúp mối nối kín khít và chịu được áp suất làm việc.

Để đảm bảo độ bền và hạn chế ăn mòn điện hóa, bu lông, đai ốc và mặt bích nên sử dụng cùng mác inox. Việc đồng bộ vật liệu giúp toàn bộ hệ thống có tuổi thọ cao hơn, đặc biệt trong môi trường ẩm, hóa chất hoặc ven biển.

Các tiêu chuẩn được sử dụng phổ biến hiện nay gồm:

• Bu lông ASTM A193 Grade B8 (inox SUS304) và ASTM A193 Grade B8M (inox SUS316).
• Đai ốc ASTM A194 Grade 8 (SUS304) và Grade 8M (SUS316).
• Vòng đệm phẳng (Flat Washer) bằng inox 304 hoặc inox 316.

Lưu ý khi lắp bu lông inox

Một hiện tượng khá phổ biến khi sử dụng bu lông inox là dính ren (galling). Khi siết với lực lớn, hai bề mặt inox cùng mác có thể ma sát mạnh, sinh nhiệt và xảy ra hiện tượng "hàn nguội", khiến bu lông bị kẹt cứng và rất khó tháo ra.

Để hạn chế tình trạng này, nên bôi mỡ chống dính ren (Anti-Seize Compound) lên phần ren trước khi lắp. Ngoài ra, trong một số trường hợp có thể kết hợp bu lông inox 316 với đai ốc inox 304, giúp giảm nguy cơ dính ren so với việc sử dụng cùng một mác inox.

Van inox kiểm soát dòng chảy trong hệ thống đường ống

Van inox không chỉ là một phụ kiện kết nối mà còn là thiết bị điều khiển, giúp đóng, mở hoặc điều chỉnh lưu lượng chất lỏng và khí trong đường ống. Tùy theo mục đích sử dụng, mỗi loại van sẽ có cấu tạo và nguyên lý hoạt động khác nhau.

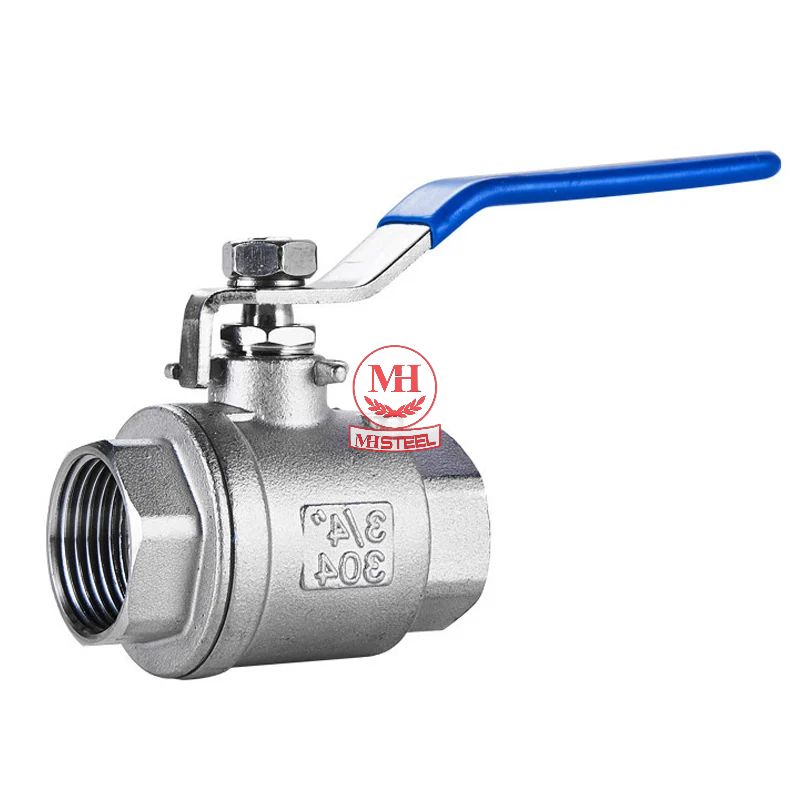

Van bi (Ball Valve)

Van bi là loại được sử dụng phổ biến nhất hiện nay. Bên trong van là một viên bi có lỗ xuyên tâm, chỉ cần xoay tay gạt 90° là có thể đóng hoặc mở hoàn toàn dòng chảy.

Ưu điểm của van bi là thao tác nhanh, độ kín cao, ít hư hỏng và gần như không cần bảo trì. Khi mở hoàn toàn, lưu chất đi qua gần như không bị cản trở nên rất phù hợp cho hệ thống cấp nước, khí nén và nhiều loại hóa chất nhẹ.

Tuy nhiên, van bi không thích hợp để điều tiết lưu lượng. Nếu thường xuyên mở một phần, dòng chảy sẽ làm mòn bề mặt bi và gioăng làm kín, khiến tuổi thọ van giảm đáng kể.

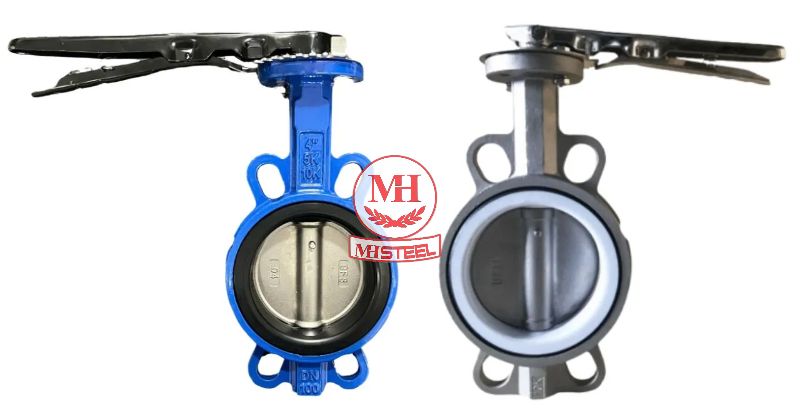

Van bướm (Butterfly Valve)

Van bướm sử dụng một đĩa tròn đặt giữa thân van để đóng hoặc mở dòng chảy. Chỉ cần xoay tay gạt hoặc hộp số khoảng 90° là van có thể chuyển từ trạng thái đóng sang mở.

Loại van này có trọng lượng nhẹ, giá thành thấp hơn van bi ở cùng kích thước và đặc biệt phù hợp với các đường ống từ DN50 trở lên. Van bướm thường được sử dụng trong hệ thống cấp nước, HVAC, xử lý nước và nhiều ứng dụng công nghiệp.

Điểm hạn chế là đĩa van luôn nằm trong dòng chảy nên sẽ tạo ra một phần tổn thất áp suất.

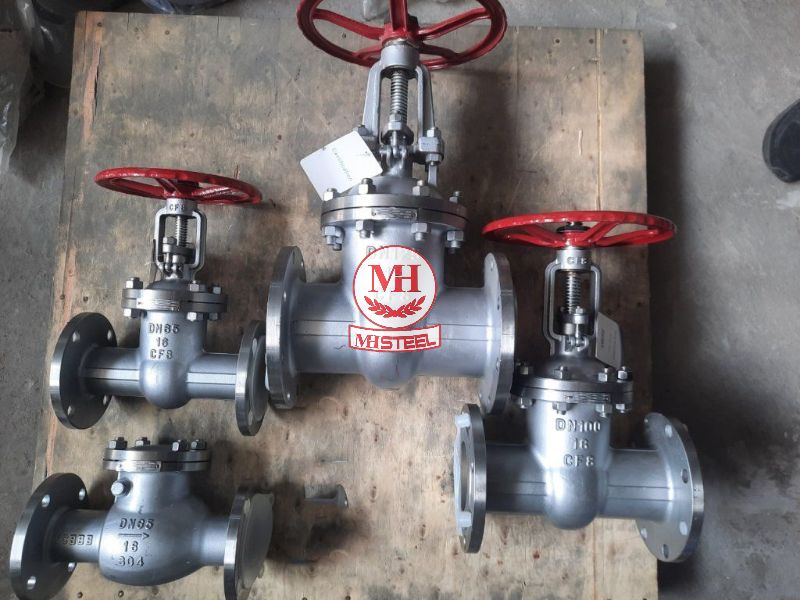

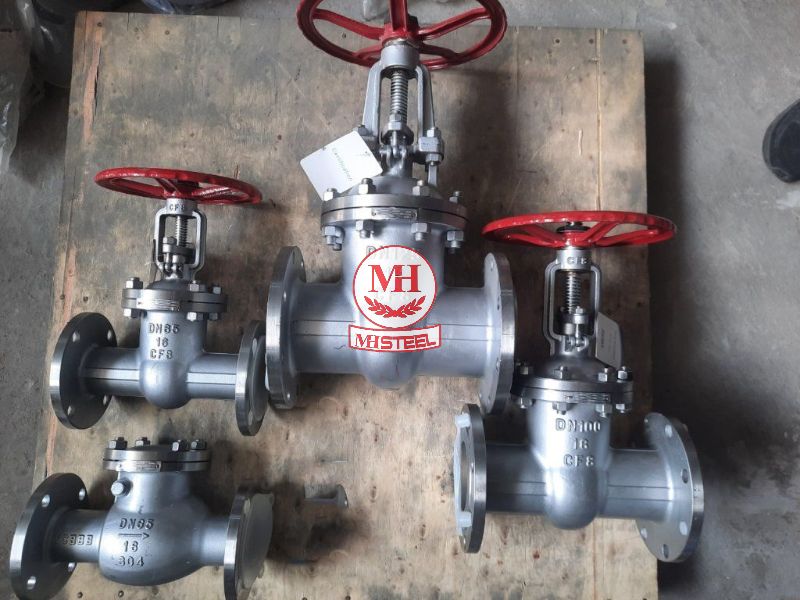

Van cổng (Gate Valve)

Van cổng hoạt động bằng cách nâng hoặc hạ một cánh van theo phương vuông góc với dòng chảy. Khi mở hoàn toàn, lưu chất đi qua gần như không gặp vật cản nên rất phù hợp với các đường ống có lưu lượng lớn.

Van cổng thường được lắp trong hệ thống cấp nước, phòng cháy chữa cháy (PCCC) và các tuyến ống chính. Do cơ cấu đóng mở bằng tay quay nhiều vòng nên loại van này chỉ phù hợp để đóng hoặc mở hoàn toàn, không dùng để điều tiết lưu lượng.

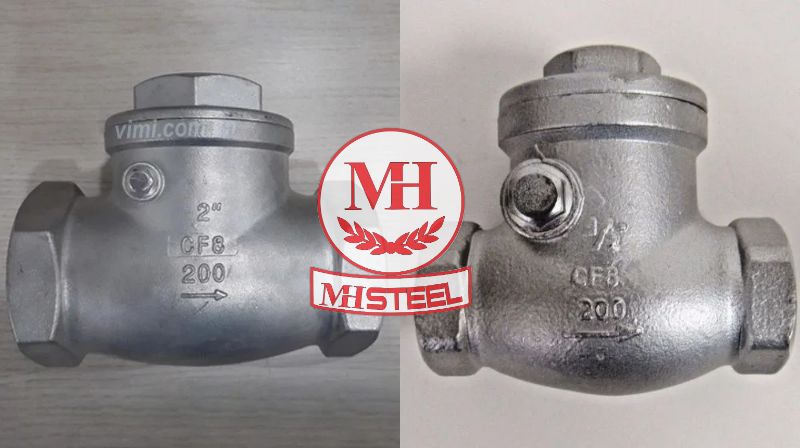

Van một chiều (Check Valve)

Van một chiều cho phép lưu chất chỉ đi theo một hướng và sẽ tự động đóng khi dòng chảy đảo chiều. Nhờ đó, van giúp bảo vệ bơm, máy nén và các thiết bị khác khỏi hiện tượng nước hoặc lưu chất chảy ngược.

Tùy từng hệ thống, có thể lựa chọn các loại van một chiều như van lá lật (Swing Check), van wafer hoặc van lò xo (Spring Check).

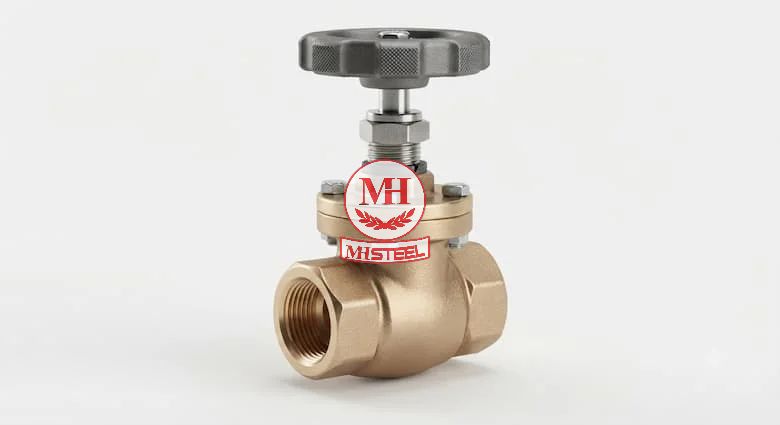

Van điều tiết (Globe Valve)

Van điều tiết được thiết kế để kiểm soát chính xác lưu lượng và áp suất. Bên trong van, đĩa van di chuyển lên xuống để thay đổi tiết diện dòng chảy, từ đó điều chỉnh lưu lượng theo yêu cầu.

Loại van này thường được sử dụng trong các hệ thống HVAC, hơi nóng, hóa chất và các dây chuyền công nghiệp cần điều chỉnh lưu lượng liên tục. So với van bi hoặc van cổng, van điều tiết có khả năng kiểm soát dòng chảy tốt hơn nhưng tổn thất áp suất cũng lớn hơn.

Cách chọn phụ kiện nối ống inox theo từng ứng dụng

Hệ thống cấp nước sinh hoạt

Đối với hệ thống cấp nước dân dụng, nên ưu tiên sử dụng mặt bích hàn trượt (SO) Class 150 bằng inox 304, kết hợp với gioăng EPDM hoặc PTFE, bu lông inox ASTM A193 Grade B8 và van bi full bore để đảm bảo lưu lượng ổn định. Giá đỡ nên sử dụng kẹp chữ U có lót cao su nhằm hạn chế rung động và bảo vệ bề mặt ống. Với đường ống nhỏ có thể sử dụng cút nối ren hoặc nối ép (press fitting), tùy theo yêu cầu thi công và kích thước đường ống.

Nhà máy thực phẩm và dược phẩm

Trong ngành thực phẩm và dược phẩm, yêu cầu vệ sinh luôn được đặt lên hàng đầu. Hệ thống thường sử dụng mặt bích hàn cổ (WN) hoặc kết nối Tri-Clamp, kết hợp với gioăng silicone hoặc PTFE đạt tiêu chuẩn FDA. Các loại van bi hoặc van bướm sanitary có bề mặt đánh bóng giúp hạn chế bám cặn và dễ vệ sinh. Toàn bộ giá đỡ, kẹp ống cũng nên làm bằng inox 304 để đảm bảo đồng bộ vật liệu và đáp ứng tiêu chuẩn vệ sinh. Đối với các mối nối cố định, phương pháp hàn TIG có bảo vệ khí Argon mặt sau (back purging) là lựa chọn phổ biến nhằm tạo mối hàn sạch và chống ăn mòn.

Hệ thống hóa chất

Các hệ thống dẫn hóa chất thường sử dụng inox 316L để tăng khả năng chống ăn mòn. Phụ kiện phù hợp gồm mặt bích hàn cổ Class 300, gioăng kim loại xoắn (SWG) có lớp graphite, bu lông ASTM A193 Grade B8M và các loại van bi hoặc van điều tiết bằng inox 316L.

Nếu đường ống dài và làm việc ở nhiệt độ thay đổi lớn, nên lắp thêm khớp co giãn inox 316L để hấp thụ sự giãn nở nhiệt. Các mối nối nên được hàn giáp mối và thực hiện back purging bằng khí Argon để đảm bảo chất lượng mối hàn.

Hệ thống HVAC và điều hòa trung tâm

Đối với hệ thống HVAC, cấu hình phổ biến là mặt bích SO Class 150 inox 304, kết hợp với gioăng EPDM, van bướm hoặc van bi và giá treo bằng thanh ren (hanger rod). Nên bố trí ống nối mềm inox trước và sau bơm hoặc chiller để giảm rung động truyền vào đường ống.

Với đường ống từ DN15 đến DN50 thường sử dụng kết nối ren, còn từ DN65 trở lên nên sử dụng kết nối hàn để tăng độ bền và khả năng chịu áp.

Hệ thống phòng cháy chữa cháy (PCCC)

Hệ thống PCCC inox thường sử dụng mặt bích SO hoặc khớp nối grooved, kết hợp với gioăng EPDM, van cổng OS&Y, van một chiều và hệ thống giá đỡ theo đúng quy định của tiêu chuẩn PCCC. Hiện nay, phương pháp nối ép (press fitting) ngày càng được áp dụng nhiều nhờ tốc độ thi công nhanh, không cần hàn và đảm bảo độ kín cao.

Những sai lầm thường gặp khi lựa chọn phụ kiện nối ống inox

Khi sử dụng phụ kiện nối ống inox, dù là SUS304 hay SUS316L, việc lựa chọn và lắp đặt sai chỉ một chi tiết nhỏ cũng có thể dẫn đến rò rỉ, ăn mòn nhanh chóng hoặc khó bảo trì sau này. Dưới đây là những sai lầm thường gặp nhất mà nhiều công trình vẫn hay mắc phải.

STT	Sai lầm thường gặp	Hậu quả	Khuyến nghị
1	Kết hợp nhiều mác inox khác nhau trong cùng hệ thống (ví dụ: ống 316L nhưng dùng mặt bích 304)	Tăng nguy cơ ăn mòn điện hóa tại vị trí tiếp xúc	Sử dụng cùng một mác inox cho toàn bộ các bộ phận tiếp xúc trực tiếp với lưu chất
2	Sử dụng bu lông thép carbon cho mặt bích inox	Bu lông dễ gỉ, ăn mòn lan sang inox, mất thẩm mỹ và giảm tuổi thọ	Dùng bu lông inox hoặc loại có khả năng chống ăn mòn tương đương
3	Không dùng mỡ chống dính ren (Anti-Seize) khi lắp bu lông inox	Dễ bị kẹt ren (galling), khó tháo khi bảo trì, phải cắt bỏ	Luôn bôi Anti-Seize lên ren trước khi siết
4	Chọn sai vật liệu gioăng (EPDM cho dầu mỡ, NBR cho hơi nóng…)	Gioăng bị trương nở, cứng hoặc hỏng → gây rò rỉ	Kiểm tra kỹ tính tương thích của gioăng với lưu chất và nhiệt độ làm việc
5	Không lắp khớp co giãn cho tuyến ống inox dài	Ống giãn nở nhiệt gây ứng suất lớn, biến dạng hoặc rò rỉ mối nối	Với ống dài > 15m và chênh lệch nhiệt độ lớn, nên lắp ít nhất một khớp co giãn
6	Để giá đỡ thép carbon tiếp xúc trực tiếp với ống inox	Xảy ra ăn mòn điện hóa giữa thép carbon và inox	Đặt lớp đệm cách ly (cao su, nhựa, PTFE) giữa giá đỡ và ống inox.
